উচ্চ চাপ ফিড এফ্লুয়েন্ট এক্সচেঞ্জার & কাস্টম তাপ এক্সচেঞ্জার সমাধান
এইউহং গ্রুপ কোং লিমিটেড।, আমরা ডিজাইন, প্রকৌশলী, এবং ভারী দায়িত্ব চাপ জাহাজ, বায়ু শীতল, এবং উন্নত উত্পাদনতাপ এক্সচেঞ্জারএকটি সমন্বিত প্রস্তুতকারক হিসাবে, আমরা উভয় সম্পূর্ণ turnkey তাপ সরঞ্জাম যেমন উচ্চ চাপমিশ্রিত ফিড এফ্লুয়েন্ট এক্সচেঞ্জার (CFEE)∙ এবং উচ্চ-নির্ভুল প্রতিস্থাপন উপাদানগুলির মধ্যে রয়েছে প্রিমিয়াম তাপ এক্সচেঞ্জার টিউব বান্ডিল, কাস্টম টিউব শীট এবং বিশেষায়িত টিউবিং।
ইঞ্জিনিয়ারিং অনুসন্ধান বা কাস্টম উত্পাদন উদ্ধৃতি জন্য, সরাসরি আমাদের প্রযুক্তিগত দলের সাথে যোগাযোগ করুনjimmy@steelseamlesspipe.com.

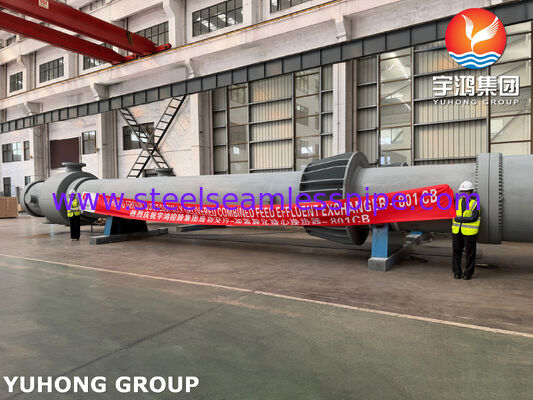

ফিড এফ্লুয়েন্ট এক্সচেঞ্জার (CFEE) কি?
এফিড এফ্লুয়েন্ট এক্সচেঞ্জার(প্রায়ই একটি সমন্বিত ফিড effluent এক্সচেঞ্জার বা CFEE হিসাবে উল্লেখ করা হয়) একটি সমালোচনামূলক উচ্চ চাপTEMA তাপ এক্সচেঞ্জারহাইড্রোপ্রসেসিং ইউনিট, হাইড্রোক্রেকার, ক্যাটালাইটিক রিফর্মার এবং হাইড্রোট্রিটমেন্ট সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়।
এর প্রাথমিক তাপীয় উদ্দেশ্য হল তাপ পুনরুদ্ধারঃ চুল্লি থেকে বেরিয়ে আসা গরম প্রতিক্রিয়া effluent এবং ঠান্ডা ইনকামিং ফিড মিশ্রণ মধ্যে তাপ শক্তি বিনিময়।রিয়াক্টর ফিড প্রিহিটিং দ্বারা effluent প্রবাহ থেকে অপচয় তাপ ব্যবহার করে, সিস্টেমটি উল্লেখযোগ্যভাবে চুল্লি শুল্ক হ্রাস করে, অপারেশনাল জ্বালানী খরচ হ্রাস করে এবং বিশ্বব্যাপী কার্বন নিঃসরণ হ্রাস করে।
হাইড্রোজেন পার্টিয়াল চাপ, উচ্চ তাপমাত্রা এবং ক্ষয়কারী হাইড্রোজেন সালফাইড (এইচ 2 এস) জড়িত চরম অপারেটিং অবস্থার কারণে,এই এক্সচেঞ্জারগুলির জন্য ধাতুবিদ্যার নির্বাচনের ক্ষেত্রে আপসহীন মানদণ্ড প্রয়োজন, ওয়েল্ডিং অখণ্ডতা, এবং যথার্থ উপাদান প্রকৌশল।
সম্পূর্ণ সরঞ্জাম এবং প্রতিস্থাপন উপাদান ক্ষমতা
আপনি একটি বিদ্যমান হাইড্রোপ্রসেসিং লুপকে পুনর্নির্মাণ করছেন বা একটি নতুন প্রসেসিং ইউনিট নির্মাণ করছেন, ইউহং গ্রুপ সম্পূর্ণ স্কেল সরঞ্জাম এবং সরাসরি প্রতিস্থাপন অংশ উভয় সরবরাহ করেঃ

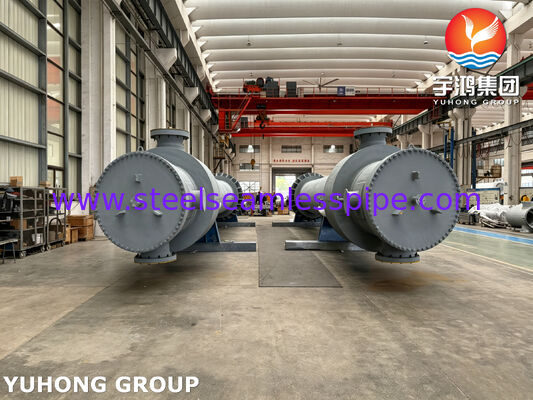

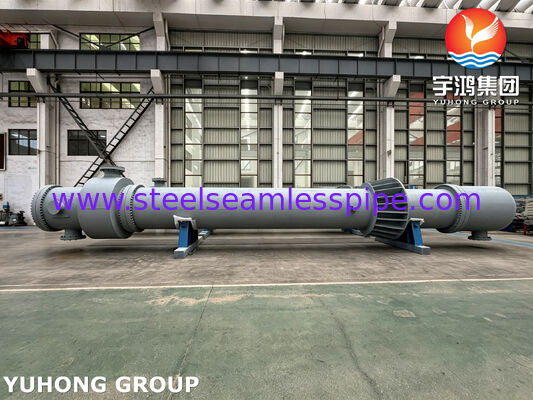

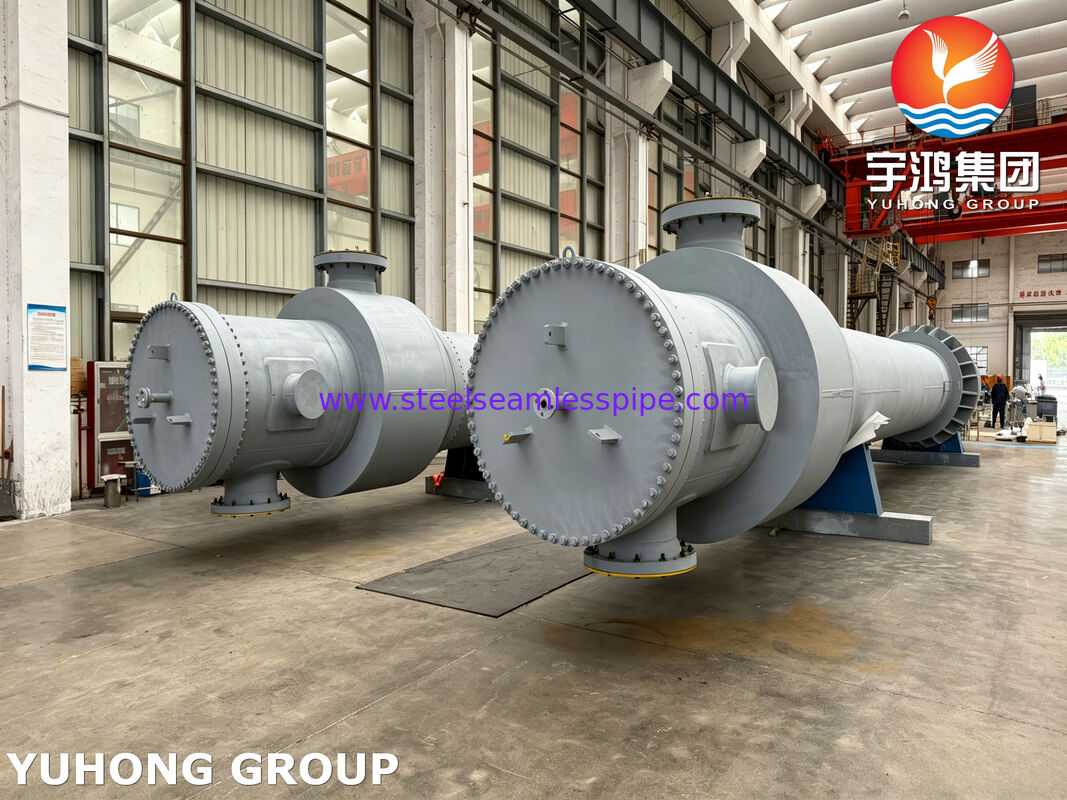

1. সম্পূর্ণরূপে নির্মিত শেল & টিউব তাপ এক্সচেঞ্জার
-
TEMA কনফিগারেশন: TEMA (টাইপ BHE, DEU, EMU, ইত্যাদি) এবং ASME বিভাগ VIII বিভাগ 1 এবং বিভাগ 2 এর সাথে সামঞ্জস্যপূর্ণ উচ্চ চাপের শেল এবং টিউব ডিজাইন।
-
এক্সট্রিম ডিউটি সিল: উচ্চ চাপের হাইড্রোজেন সার্ভিসের জন্য ডিজাইন করা ব্রেচ-লক বন্ধ, ডায়াফ্রাম সিল এবং বিশেষ বোল্টযুক্ত ফ্ল্যাঞ্জ ডিজাইন।
2. উচ্চ-কার্যকারিতা টিউব বান্ডিল এবং বিশেষ টিউবিং
একটি তাপ এক্সচেঞ্জার শুধুমাত্র তার অভ্যন্তরীণ তাপ স্থানান্তর নল হিসাবে নির্ভরযোগ্য। আমরা উত্পাদন এবং প্রিমিয়াম গ্রেড seamless এবং ঝালাই নল একীভূতঃ
-
স্টেইনলেস স্টীল সিউমলেস টিউব: অস্টেনাইটিক (304L, 316L, 321H, 347H) এবং ডুপ্লেক্স/সুপার ডুপ্লেক্স গ্রেড (S31803, S32750) পলিথিয়নিক অ্যাসিড স্ট্রেস জারা ক্র্যাকিং এবং ভিজা H2S জারা ব্যতিক্রমী প্রতিরোধের প্রদান করে।
-
নিকেল অ্যালোয় টিউব: ইনকোনেল ৬০০/৬২৫, ইনকোলয় ৮০০/৮২৫, হ্যাস্টেললোই সি২৭৬ এবং মোনেল ৪০০, অত্যন্ত উচ্চ তাপমাত্রা, উচ্চ চাপ হাইড্রোজেন এবং এসিড গ্যাস বায়ুমণ্ডলের জন্য।
-
তামার খাদ টিউব: অ্যাডমিরালিটি ব্রোঞ্জ, CuNi 90/10 এবং CuNi 70/30 টিউবগুলি শীতল জল সার্কিট এবং অ-ক্ষয়কারী প্রক্রিয়া প্রবাহের জন্য ডিজাইন করা হয়েছে।
-
ফিন টিউব: এক্সট্রুড, হাই ফিন, লো ফিন, এবং সাইজডফিন টিউববায়ু-শীতল এবং গ্যাস-ফেজ তাপ এক্সচেঞ্জারগুলিতে বাহ্যিক পৃষ্ঠতল অঞ্চল প্রসারিত করতে, তাপ স্থানান্তর সহগগুলি বাড়াতে এবং তাপ দক্ষতা সর্বাধিক করতে ডিজাইন করা কনফিগারেশনগুলি।
-
চুলা টিউব & তাপ এক্সচেঞ্জার টিউব: উচ্চ-চাপের চুলা বা রিবোলার লুপগুলির জন্য কঠোর তাপীয় চক্র, স্লিপ প্রতিরোধের জন্য ডিজাইন করা প্রিমিয়াম সিউমলেস টিউব।
কোর তাপ এক্সচেঞ্জার উপাদান এবং প্রযুক্তিগত ফাংশন
রক্ষণাবেক্ষণ দল, ইপিসি ঠিকাদার এবং প্রতিস্থাপন যন্ত্রাংশের সন্ধানে সরবরাহকারী বিশেষজ্ঞদের সহায়তা করার জন্য, নিম্নলিখিত টেবিলে মূল অভ্যন্তরীণ উপাদানগুলি, তাদের ইঞ্জিনিয়ারিং ফাংশনগুলি,এবং বস্তুগত নৈবেদ্য:
| উপাদান নাম |
মূল প্রযুক্তিগত কাজ |
ইঞ্জিনিয়ারিং উপাদান বিকল্প |
| তাপ এক্সচেঞ্জার টিউব বান্ডেল |
এক্সচেঞ্জারের মূল তাপীয় কেন্দ্র; সম্পূর্ণ তরল বিচ্ছেদ বজায় রেখে প্রক্রিয়া তরলগুলির মধ্যে তাপ স্থানান্তর করে। |
স্টেইনলেস স্টীল সিউমলেস টিউব,নিকেল অ্যালোয় টিউব,তামার খাদ টিউব,ফিন টিউব |
| তাপ এক্সচেঞ্জার টিউব শীট |
ভারী কাঠামোগত ডিস্ক যা তাপ এক্সচেঞ্জার টিউবগুলিকে নোঙ্গর করে, পার্থক্য চাপ সহ্য করে এবং শেল-সাইড এবং টিউব-সাইড তরলগুলি বিচ্ছিন্ন করে। |
কার্বন ইস্পাত, প্লাস্টিক ইস্পাত (SA266 + SS316L/Incoloy 825), Monel, স্টেইনলেস স্টীল |
| বাফেলস এবং সাপোর্ট প্লেট |
প্রবাহ-প্ররোচিত টিউব কম্পন প্রতিরোধ করার সময় টার্বুলেন্স এবং তাপ স্থানান্তর সর্বাধিক করতে টিউব বান্ডেল জুড়ে তরল প্রবাহ পরিচালনা করে। |
কার্বন স্টিল, স্টেইনলেস স্টিল (304L/316L), ডুপ্লেক্স স্টেইনলেস স্টিল |
| চ্যানেল ও শেল হেডস |
উচ্চ-চাপ পরিদর্শন এবং রক্ষণাবেক্ষণের জন্য ডিজাইন করা চাপ-সংরক্ষণের শেষের আবরণ (হেলিস্ফিয়ারিক, এলিলিপসাইডাল, বা ব্রেচ-লক) । |
ভারী দেয়াল কার্বন ইস্পাত (SA516 Gr 70), খাদ ইস্পাত (SA387 Gr 11/22), স্টেইনলেস স্টীল |
| গ্যাসকেট এবং সিলিং রিং |
তীব্র তাপীয় চক্র এবং উচ্চ হাইড্রোজেন আংশিক চাপের অধীনে ফুটো মুক্ত সিলিং নিশ্চিত করে। |
অষ্টভুজাকার/অবাল রিং জয়েন্ট (RTJ), স্পাইরাল রান গ্যাসকেট, সলিড মেটাল ডায়াফ্রাগম |
মূল প্রযুক্তিগত বৈশিষ্ট্য এবং ইঞ্জিনিয়ারিং সুবিধা
-
উচ্চতর তাপীয় দক্ষতা: ইঞ্জিনিয়ারিং টিউব লেআউট এবং অপ্টিমাইজড বাফেল পিচ সর্বনিম্ন চাপ ড্রপ সঙ্গে সর্বোচ্চ তাপ পুনরুদ্ধার সহগ নিশ্চিত করে।
-
উচ্চ তাপমাত্রা হাইড্রোজেন আক্রমণ প্রতিরোধের (HTHA): হাইড্রোজেনের ভঙ্গুরতার ঝুঁকি দূর করার জন্য নেলসন কার্ভ নির্দেশিকা (এপিআই 941) মেনে চলার কঠোর উপাদান নিয়ন্ত্রণ।
-
যথার্থ সিএনসি টিউবশীট মেশিনিং: অতি সুনির্দিষ্ট গর্ত তুরপুন এবং গর্তগুলি সর্বোত্তম টিউব সম্প্রসারণ নিশ্চিত করে, সমালোচনামূলক উচ্চ-চাপ জয়েন্টগুলিতে মাইক্রো-গর্ত প্রতিরোধ করে।
-
অ-ধ্বংসাত্মক পরীক্ষা (NDT): ১০০% রেডিওগ্রাফিক টেস্টিং (আরটি), আল্ট্রাসোনিক টেস্টিং (ইউটি), হাইড্রোস্ট্যাটিক চাপ টেস্টিং, এবং পজিটিভ মেটেরিয়াল আইডেন্টিফিকেশন (পিএমআই) সমস্ত চাপ ধরে রাখার উপাদানগুলিতে পরিচালিত হয়।
ক্রেতাদের জন্য প্রয়োজনীয় জ্ঞান ও ইঞ্জিনিয়ারিং নির্দেশিকা
একটি নির্বাচন বা প্রতিস্থাপন করার সময়মিশ্রিত ফিড এফ্লুয়েন্ট এক্সচেঞ্জার (CFEE)অথবা রিপেয়ার ক্রয়তাপ এক্সচেঞ্জার টিউব বান্ডিল, প্রকৌশলী এবং ক্রয় কর্মকর্তাদের বেশ কয়েকটি গুরুত্বপূর্ণ অপারেশনাল ফ্যাক্টর মূল্যায়ন করা উচিতঃ
1. অ্যামোনিয়াম লবণের অবক্ষয় এবং ক্ষয় নিয়ন্ত্রণ
হাইড্রোট্রিটারে, অ্যামোনিয়া (NH3) এবং হাইড্রোজেন সালফাইড (H2S) একত্রিত হয়ে অ্যামোনিয়াম বিসালফাইড (NH4HS) লবণ গঠন করে যেমন তাপমাত্রা effluent ট্রেন মধ্যে ড্রপ।
-
ইঞ্জিনিয়ারিং নোট: সঠিক তাপমাত্রা প্রোফাইলিং এবং ওয়াশ-ওয়াটার ইনজেকশন পয়েন্ট অন্তর্ভুক্ত করা আবশ্যক লবণ স্ফটিক, গুরুতর স্থানীয় নিচে জমাট বাঁধাই, এবং টিউব প্লাগিং প্রতিরোধ করতে।নিকেল অ্যালোয় টিউবঅথবা ডুপ্লেক্সস্টেইনলেস স্টীল সিউমলেস টিউবকনডেনসেশন জোনে সরঞ্জামগুলির সেবা জীবন ব্যাপকভাবে বাড়ায়।
2থার্মাল সাইক্লিংয়ের অধীনে টিউবশিট জয়েন্ট ইন্টিগ্রিটি
ফিড এফ্লুয়েন্ট এক্সচেঞ্জারগুলি উচ্চ তাপমাত্রার ফিড এবং শীতল এফ্লুয়েন্ট স্ট্রিমগুলির মধ্যে গুরুতর তাপীয় প্রসার পার্থক্যের মধ্য দিয়ে যায়।
3কম্পন কমানো
উচ্চ শেল-সাইড তরল গতি প্রবাহ-প্ররোচিত কম্পন ট্রিগার করতে পারে, যা অকাল টিউব fretting বা ব্যফেল যোগাযোগ পয়েন্টগুলিতে ক্লান্তি ব্যর্থতা হতে পারে।
ইউহং গ্রুপ কেন বেছে নিলেন?
-
সমন্বিত উত্পাদন: কাঁচা সিমলেস স্টিল পাইপ তৈরি থেকে শুরু করে চূড়ান্ত ভারী চাপের পাত্রে সমাবেশ পর্যন্ত, আমরা সরবরাহ চেইনের প্রতিটি ধাপ নিয়ন্ত্রণ করি।
-
বিশ্বব্যাপী সম্মতি: ASME, TEMA, PED, এবং ISO আন্তর্জাতিক মান অনুযায়ী নির্মিত।
-
কাস্টম ফ্যাব্রিকেশন: ক্লায়েন্ট তাপীয় ডেটা শীট, অঙ্কন, বা প্রতিস্থাপন স্পেসিফিকেশন উপর ভিত্তি করে সম্পূর্ণ কাস্টমাইজেশন।
