পণ্যের বৈশিষ্ট্য এবং প্রযুক্তিগত স্পেসিফিকেশন

3. পণ্যের বিবরণ

3.1 পণ্যের সংক্ষিপ্ত বিবরণ এবং মূল অ্যাপ্লিকেশন

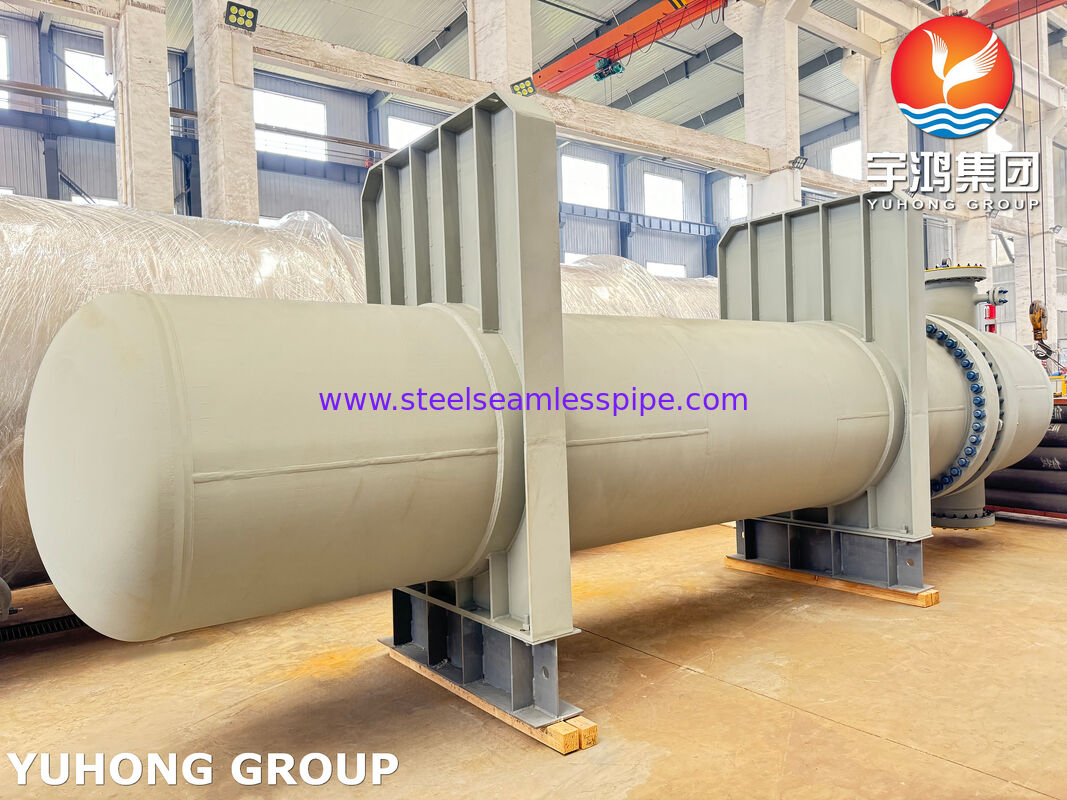

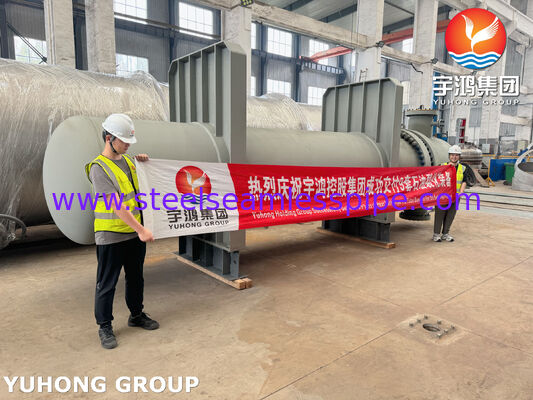

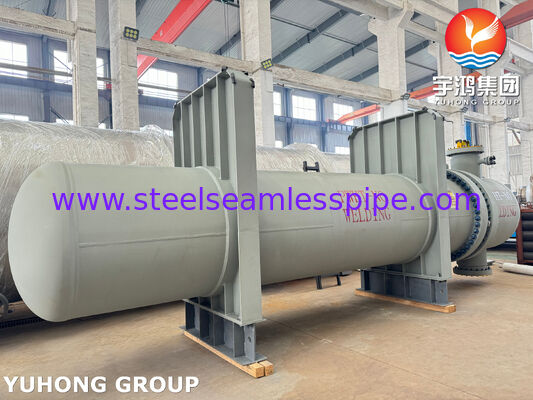

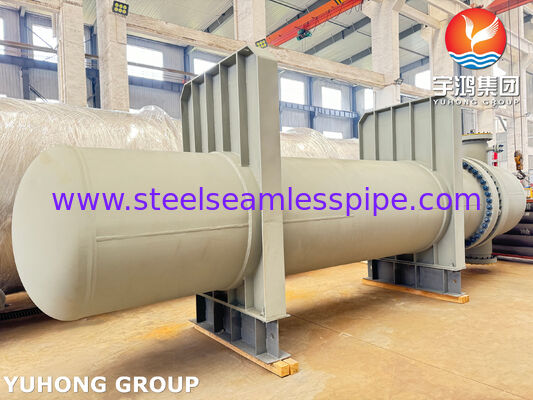

এই প্রেসার ভেসেলটি একটি হেভি-ডিউটি ​​শেল এবং টিউব হিট এক্সচেঞ্জার যা কঠোরভাবে ASME Section VIII Division 1 এবং TEMA Class R স্ট্যান্ডার্ড অনুযায়ী প্রকৌশল করা হয়েছে। এটি বিশেষভাবে কঠোর অপারেটিং অবস্থার জন্য ডিজাইন করা হয়েছে, যার মধ্যে রয়েছে পেট্রোলিয়াম পরিশোধন, পেট্রোকেমিক্যাল প্রক্রিয়াকরণ এবং অফশোর/অনশোর প্রাকৃতিক গ্যাস শোধনাগারগুলিতে উচ্চ-চাপ, উচ্চ-তাপমাত্রা এবং টক সার্ভিস পরিবেশ।

আমাদের নিবেদিত প্রযুক্তিগত বিশেষজ্ঞদের দ্বারা প্রকৌশল এবং সরবরাহ করা, এই টিম হিট এক্সচেঞ্জার সমাধানটি Mott MacDonald, Petrojet এবং Kuwait Energy-এর মতো কঠোর EPC এবং শেষ-ব্যবহারকারীর স্পেসিফিকেশনগুলির সাথে সম্পূর্ণরূপে সঙ্গতিপূর্ণ, যা দীর্ঘমেয়াদী কাঠামোগত অখণ্ডতা এবং সর্বোত্তম তাপীয় দক্ষতা নিশ্চিত করে।

3.2 মূল উপাদান এবং উপাদানের স্পেসিফিকেশন

3.3 মূল প্রযুক্তিগত এবং প্রকৌশল সুবিধা

• উচ্চ-নির্ভুল টিউব-টু-টিউবশীট জয়েন্ট: ক্রেভিস ক্ষয় দূর করতে এবং সাইক্লিক থার্মাল লোডের অধীনে স্ট্রেস করোশন ক্র্যাকিং (SCC) প্রতিরোধ করতে স্ট্রেন্থ ওয়েল্ডেড + স্ট্রেন্থ এক্সপ্যান্ডেড জয়েন্ট ডিজাইন অন্তর্ভুক্ত করে।

• টক সার্ভিসের জন্য NACE MR0175 কমপ্লায়েন্স: সমস্ত ASME SA-516 Gr. 70 N প্রেসার-রিটেইনিং প্লেটগুলি কঠোর ল্যাডল হিট অ্যানালাইসিস, মাইক্রোস্ট্রাকচারাল পরীক্ষা এবং HIC/SSCC পরীক্ষার মধ্য দিয়ে যায়।

• TEMA Class R ক্ষয় সুরক্ষা: নজল ইনলেটে হেভি-ডিউটি ​​ইম্পিঞ্জমেন্ট ব্যাফেল দিয়ে সজ্জিত করা হয় যাতে সরাসরি ফ্লুইড ক্ষয় এবং উচ্চ-গতির ইম্পিঞ্জমেন্ট থেকে অভ্যন্তরীণ টিউব বান্ডিলগুলিকে রক্ষা করা যায়।

• মডুলার ইন্টিগ্রেশন: আমাদের পেশাদার টিম হিট এক্সচেঞ্জার বিশেষজ্ঞদের দ্বারা ইন্টিগ্রেটেড লিফটিং লগ, অ্যালাইনমেন্ট পিন এবং স্ট্যান্ডার্ড ফ্ল্যাঞ্জ ইন্টারফেস সহ প্রকৌশল করা হয়েছে যাতে ফিল্ড ইনস্টলেশন এবং রক্ষণাবেক্ষণ সহজতর হয়।

3.4 QA/QC স্পেসিফিকেশন এবং নন-ডেস্ট্রাকটিভ টেস্টিং (NDT)

• নন-ডেস্ট্রাকটিভ এক্সামিনেশন (NDE):

  • RT (রেডিওগ্রাফিক টেস্টিং): ASME Sec. V অনুযায়ী শেল এবং হেডগুলির সমস্ত ফুল-পেনিট্রেশন বাট ওয়েল্ডের উপর 100% ভলিউমেট্রিক পরীক্ষা।

  • UT / MT / PT: টিউবশীট ফোর্জিংসের উপর 100% আল্ট্রাসনিক টেস্টিং, নজল কর্নার ওয়েল্ডের উপর ম্যাগনেটিক পার্টিকেল / লিকুইড পেনিট্রান্ট ইন্সপেকশন সহ।

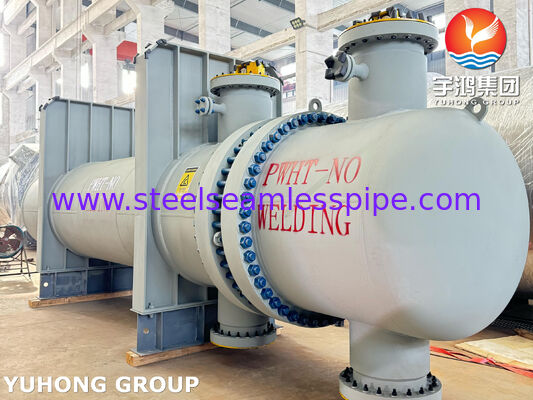

• পোস্ট-ওয়েল্ড হিট ট্রিটমেন্ট (PWHT): প্রেসার-রিটেইনিং শেল এবং চ্যানেলগুলিতে ওয়েল্ডিংয়ের অবশিষ্ট স্ট্রেস উপশম করার জন্য কম্পিউটার-নিয়ন্ত্রিত চুল্লিতে পরিচালিত হয়, যা ASME কোড প্রয়োজনীয়তা মেনে চলে।

​
