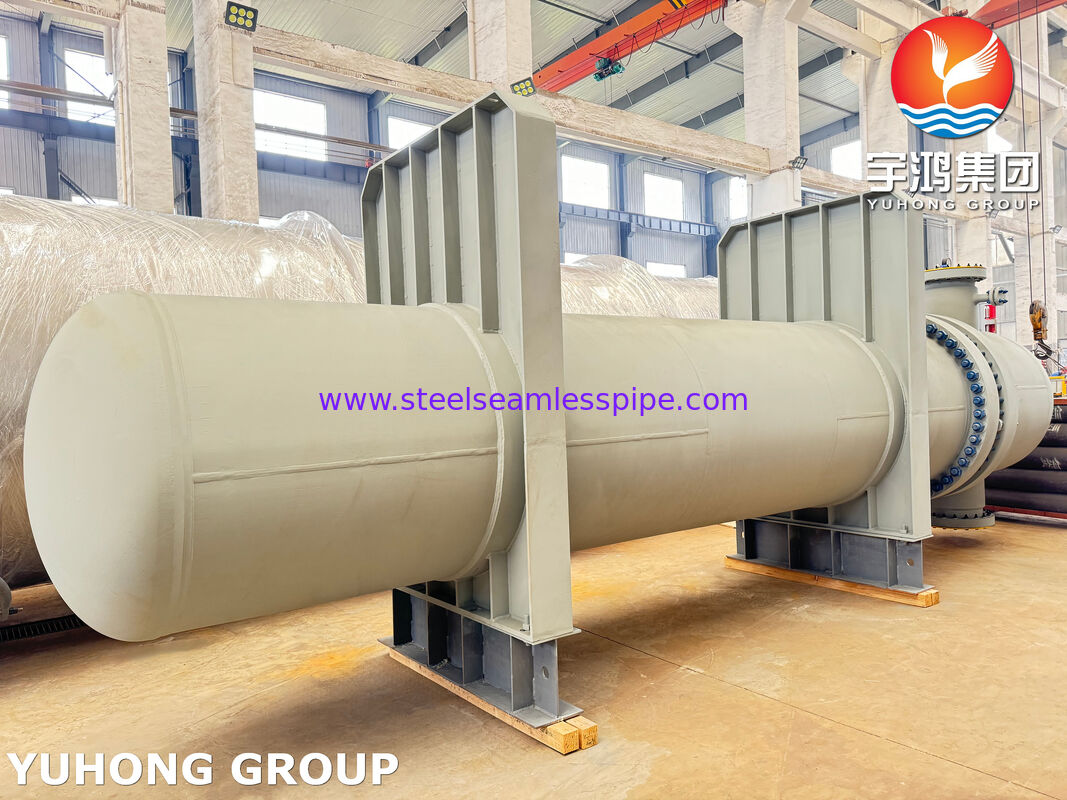

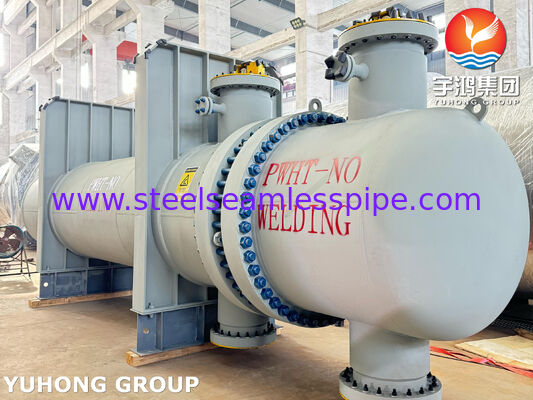

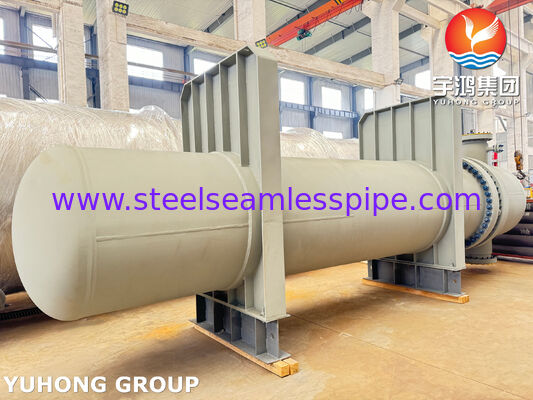

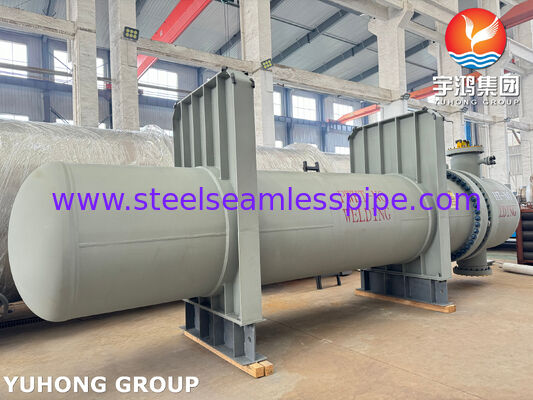

TEMA Type BEM 1108 Tubes Monel 400 Fixed Tubesheet Shell and Tube heat exchanger

TEMA টাইপ BEM 1108 টিউব মনল 400 ফিক্সড টিউবশীট শেল এবং টিউব হিট এক্সচেঞ্জার

এই ইউনিটটি একটি শিল্প শেল এবং টিউবহিট এক্সচেঞ্জার(একটি টিম হিট এক্সচেঞ্জার হিসাবেও মনোনীত) যা ASME সেকশন VIII ডিভ. 1 এবং TEMA ক্লাস R মান অনুযায়ী কঠোরভাবে ডিজাইন করা হয়েছে. অভ্যন্তরীণ বিন্যাস একটি 1108-টিউব ফিন্ড টিউব বান্ডিল অন্তর্ভুক্ত করে যা ক্রুড ডিস্টিলেশন ইউনিট স্টেবিলাইজার OVHD কনডেনসার (ট্যাগ নং W-04A/B) ইনস্টল করার জন্য প্রকৌশল করা হয়েছে. যান্ত্রিক নকশা জলীয় ক্লোরাইড এবং অম্লীয় হাইড্রোকার্বন ধারণকারী গুরুতর ক্ষয়কারী ঘনীভবন পরিবেশকে সম্বোধন করে.

উপাদান ও ASME উপাদান স্পেসিফিকেশন

প্রযুক্তিগত স্পেসিফিকেশন ও প্রক্রিয়া প্রকৌশল

• প্রিসিশন টিউব এক্সপ্যানশন পদ্ধতি: ফিন্ড টিউব বান্ডিল মনল 400 টিউবশীটে একটি ডুয়াল-ডেপথ টর্ক এক্সপ্যানশন প্রক্রিয়া (40.5 মিমি এবং 60.5 মিমি এ ডেপথ এক্সপ্যানশন) ব্যবহার করে সুরক্ষিত করা হয়. টিউব ছিদ্র বিন্যাস 20.25 মিমি ত্রিভুজাকার/বর্গাকার পিচ প্যাটার্ন অনুসরণ করে.

• ক্ষয়-প্রতিরোধী ক্ল্যাডিং ও ধাতুবিদ্যা: ক্ষয়কারী বাষ্পের সংস্পর্শে আসা শেল এবং চাপ-ধারণকারী হেডের সমস্ত ভেজা পৃষ্ঠগুলি ASME SB-127 UNS N04400 (মনল 400) সলিড বা ক্ল্যাড উপাদান ব্যবহার করে।

• প্রবাহ বিতরণ ও বাফেল পজিশনিং: ভারী-শুল্ক ইমপিঞ্জমেন্ট সুরক্ষা প্লেট এবং ট্রান্সভার্স বাফেল প্লেটগুলির সাথে সমন্বিত, 750 মিমি এবং 753 মিমি এ অভিন্ন টিউব সমর্থন ব্যবধান বজায় রাখে।

গুণমান নিশ্চয়তা ও QA/QC স্পেসিফিকেশন

• হাইড্রস্ট্যাটিক ও নিউম্যাটিক টেস্টিং: শেল-সাইড এবং টিউব-সাইড চাপ পরীক্ষাগুলি ASME সেকশন VIII ডিভ. 1 নিয়মাবলী অনুসারে স্বাধীনভাবে পরিচালিত হয়

• নন-ডেস্ট্রাকটিভ এক্সামিনেশন (NDE): সমস্ত ফুল-পেনিট্রেশন বাট-ওয়েল্ডেড সিমগুলিতে 100% রেডিওগ্রাফিক টেস্টিং (RT) প্রয়োগ করা হয়; টিউবশীট-টু-টিউব এক্সপ্যান্ডেড/ওয়েল্ডেড জয়েন্টগুলিতে 100% লিকুইড পেনিট্র্যান্ট টেস্টিং (PT) প্রয়োগ করা হয়.

• সারফেস কোটিং ও ফিনিশিং: কাঠামোগত বাহ্যিক কার্বন স্টিল উপাদানগুলি হট ডিপ গ্যালভানাইজিং এর মধ্য দিয়ে যায়; চূড়ান্ত কোটিং অ্যাপ্লিকেশন গ্রাফাইট + AISI 316 / পাওয়ার গ্রাফ 3 প্রিমিয়াম উচ্চ-তাপমাত্রা প্রতিরক্ষামূলক ফিনিশ নিয়ে গঠিত.

আন্তর্জাতিক লজিস্টিকস ও শিপিং স্পেসিফিকেশন

• লিফটিং ও হ্যান্ডলিং অ্যাটাচমেন্ট: হিট এক্সচেঞ্জার শেলটিতে ইনস্টল করার পরে অপসারণ এবং প্লাগ সিলিংয়ের জন্য নির্ধারিত.

• ফ্ল্যাঞ্জ ফেসিং সুরক্ষা: সমস্ত ANSI B16.5 রেইজড ফেস ফ্ল্যাঞ্জ এবং মহিলা NPT কাপলিংগুলি সমুদ্রপথে এবং রপ্তানি পরিবহনের জন্য ভারী-শুল্ক প্লাস্টিক কভার প্লেট এবং মরিচা-প্রতিরোধক ক্যাপ দিয়ে সজ্জিত.

​
