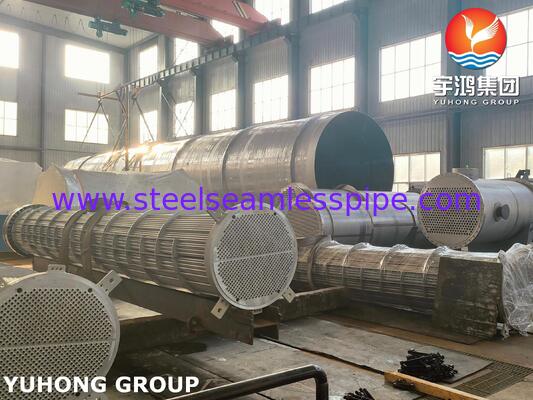

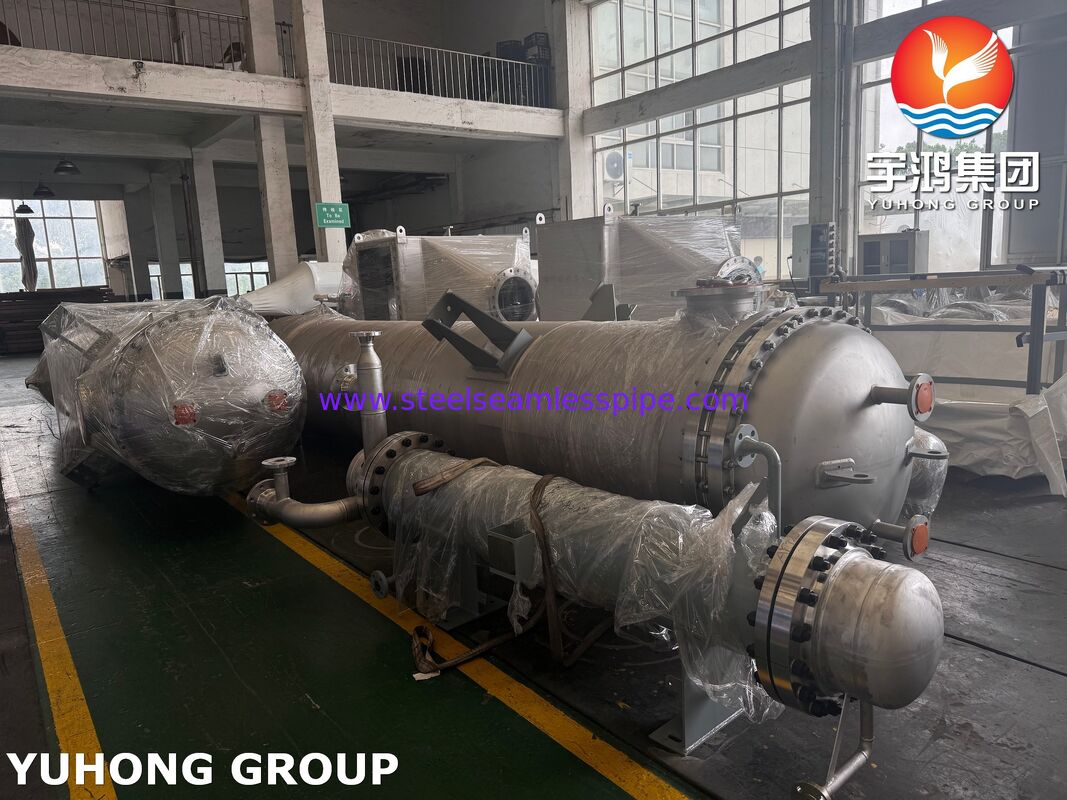

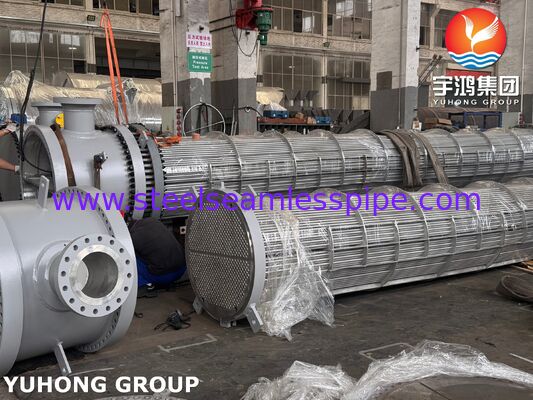

বায়ুমণ্ডলীয় টাওয়ারের জন্য ASME SB516 শেল এবং টিউব হিট এক্সচেঞ্জার Monel400 ক্ল্যাড ট্রিম কনডেন্সার

পণ্যের বিবরণ:

উৎপত্তি স্থল:	চীন, কোরিয়া
পরিচিতিমুলক নাম:	YUHONG
সাক্ষ্যদান:	ASME Code Section VIII, Div. 1
মডেল নম্বার:	শেল এবং টিউব হিট এক্সচেঞ্জার (বায়ুমণ্ডলীয় টাওয়ার OVHD ট্রিম কনডেন্সার)

প্রদান:

ন্যূনতম চাহিদার পরিমাণ:	1 সেট
মূল্য:	USD 50,000 - USD 1,000,000 PER SET
প্যাকেজিং বিবরণ:	গ্রাহকের প্রয়োজনীয়তার ভিত্তিতে স্ট্যান্ডার্ড কাঠের ক্রেট বা কাস্টম প্যাকেজিং।
ডেলিভারি সময়:	60-90 দিন
পরিশোধের শর্ত:	মানিগ্রাম, টি/টি, ডি/পি, ডি/এ, এল/সি, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা:	500 সেট/মাস

যোগাযোগ

সব পণ্য

স্টেইনলেস স্টীল বিজোড় পাইপ (342)

স্টেইনলেস স্টীল বিজোড় টিউব (334)

ডুপ্লেক্স স্টেইনলেস স্টীল পাইপ (134)

ডুপ্লেক্স স্টেইনলেস স্টীল টিউব (39)

ইগল টিউব (170)

ফিন টিউব (732)

তাপ এক্সচেঞ্জার (34)

তাপ এক্সচেঞ্জার টিউব (472)

তাপ এক্সচেঞ্জার টিউব বান্ডিল (52)

হিট এক্সচেঞ্জার টিউবশীট (128)

তাপ এক্সচেঞ্জার ব্যফেল (39)

বায়ু শীতল (14)

চাপ জাহাজ (4)

স্টেইনলেস স্টীল ঢালাই পাইপ (61)

স্টেইনলেস স্টিল ঝালাই টিউব (134)

নিকেল খাদ পাইপ (276)

নিকেল খাদ টিউব (104)

তামা খাদ টিউব (256)

খাদ ইস্পাত টিউব (214)

টাইটানিয়াম টিউব (21)

উজ্জ্বল আনলিল্ড টিউব (174)

বয়লার টিউব (155)

ইস্পাত ফিটিং (873)

ইস্পাত ফ্ল্যাঞ্জ (671)

অন্যান্য (409)

ক্যাপিংয়ের অংশ (9)

বিস্তারিত পণ্যের বর্ণনা

পণ্যের নাম:	বায়ুমণ্ডলীয় টাওয়ার OVHD ট্রিম কনডেন্সার	বান্ডিল কনফিগারেশন:	ফিক্সড টিউব শীট, 1083 স্ট্রেইট টিউব
টিউব মাত্রা:	Ø 21.34 মিমি x 2.77 মিমি, দেয়ালের পুরুত্ব 45 মিমি / 40 মিমি	টিউব শীট ব্যাস:	Ø 1170 মিমি
বাহ্যিক পৃষ্ঠ চিকিত্সা:	গরম ডুব Galvanized	অ্যাপ্লিকেশন সরঞ্জাম:	স্টিম গ্ল্যান্ড কনডেন্সার হিট এক্সচেঞ্জার
বিশেষভাবে তুলে ধরা:	ASME SB516 শেল এবং টিউব হিট এক্সচেঞ্জার , Monel400 পরিহিত ট্রিম কনডেনসার , বায়ুমণ্ডলীয় টাওয়ারের জন্য হিট এক্সচেঞ্জার

ASME SB516 শেল এবং টিউব তাপ এক্সচেঞ্জার Monel400 বায়ুমণ্ডলীয় টাওয়ারের জন্য ক্ল্যাড ট্রিম কন্ডেনসার

এই শিল্প ইউনিটটি একটি ভারী শেল এবং টিউব তাপ এক্সচেঞ্জার যা ASME চাপের পাত্রে কোডগুলির কঠোরভাবে মেনে চলার জন্য ডিজাইন এবং উত্পাদিত হয়।বিশেষভাবে বায়ুমণ্ডলীয় টাওয়ার ওভিএইচডি ট্রিম কন্ডেনসার হিসাবে মনোনীত, এই টিম তাপ এক্সচেঞ্জারটি পেট্রোলিয়াম রিফাইনারি এবং পেট্রোকেমিক্যাল ফ্যাকশনেশন প্ল্যান্টের বায়ুমণ্ডলীয় নিষ্কাশন কলামের ওভারহেড কনডেনসিং লুপগুলির জন্য নির্মিত।এটি উচ্চ ঘনত্বের ক্লোরাইডযুক্ত ভারী হাইড্রোকার্বন বাষ্প পরিচালনা করে, উদ্বায়ী জৈবিক অ্যাসিড, এবং সালফার যৌগ, কঠোর প্রক্রিয়াকরণ অবস্থার অধীনে সম্পূর্ণ কাঠামোগত অখণ্ডতা এবং তাপীয় দক্ষতা বজায় রাখা।

মূল উপাদান এবং উপাদান স্পেসিফিকেশন

উপাদান	এএসএমই উপাদান স্পেসিফিকেশন	কাঠামোগত এবং উত্পাদন বিবরণ
শেল	ASME SA-516 M Gr. 70 + SB-127 N04400	কার্বন ইস্পাতের বেস একত্রে সংযুক্ত Monel 400 জারা প্রতিরোধী আচ্ছাদন সঙ্গে।
শেল ফ্ল্যাঞ্জ	ASME SA-105 + SB-127 N04400	কার্বন ইস্পাত কাঠামো দিয়ে মোনেল ৪০০ ওয়েল্ডিং লেপ দিয়ে প্রক্রিয়া ভিজা পৃষ্ঠের উপর।
চ্যানেল / ফান্ড শেল	ASME SA-516 M Gr. 70 + SB-127 N04400	চাপ ধরে রাখার মাথা গঠনের জন্য পরা বা আচ্ছাদিত।
টিউব শীট	ASME SB-266 MONEL 400 (SB-127 N04400)	সলিড মোনেল ৪০০ ছাঁটা প্লেট, ৫০ মিমি বেধ, Ø ১১৭০ মিমি।
টিউব	ASME SB-165 N04400 / SB-163 N04400	সিলসেল Monel 400 উচ্চ পরিবাহিতা সোজা তাপ এক্সচেঞ্জার টিউব।
বাফেল	ASME SB-127 N04400	সলিড মোনেল ৪০০ স্টিক স্কেলেট সাপোর্ট সিস্টেম।
শেল নজল	ASME SA-106 M Gr. B + SB-127 N04400	Monel 400 অভ্যন্তরীণ আস্তরণের সাথে সিউমলেস কার্বন ইস্পাত পাইপ।
গ্যাসেট	ইজি স্তর সহ Monel 400 Grooved Gasket	Monel 400 kammprofile/grooved core layered with flexible graphite on both sides. মোনেল ৪০০ ক্যামম প্রোফাইল/গ্রিভড কোর উভয় পক্ষেই নমনীয় গ্রাফাইট দিয়ে স্তরিত।

নজলের টেবিলঃ

N1 (ইনলেট ATM টাওয়ার OVHD):12"-150# WN-RF, SCH.40+CL, ANSI B16.5
N2 (আউটলেট ATM টাওয়ার OVHD):10"-150# WN-RF, SCH.40, এএনএসআই বি১৬।5
N3 / N4 (প্রবেশ এবং প্রস্থান শীতল জল):5"-150# / 8"-150# WN-RF, SCH.60, এএনএসআই বি১৬।5
এন৫/এন৬/এন৭/এন৮/এন১০/এন১১ (ভেনশন ও ড্রেন):1 "এনপিটি 6000# সলিড এএসএমই হেক্স প্লাগ সহ

মূল প্রযুক্তি ও উত্পাদন সুবিধা

এএসএমই মোনেল ৪০০ ক্ষয় প্রতিরোধকঃসমস্ত ১০৮৩ টি টিউব, টিউব শীট এবং চ্যানেল আস্তরণের সাথে পুরো প্রক্রিয়া তরল পথটি Monel 400 থেকে নির্মিত,ক্লোরাইড-প্ররোচিত স্ট্রেস জারা ক্র্যাকিং (এসসিসি) এবং অ্যাসিড গ্যাসের গর্ত নির্মূল করা.
সুনির্দিষ্ট গভীরতা টিউব সম্প্রসারণঃটিউবগুলি Ø 1170 মিমি টিউব শীটগুলিতে স্ট্যান্ডার্ড টর্ক-নিয়ন্ত্রিত শক্তি প্রসারিত প্রক্রিয়া (টিউবগুলির সেট প্রসারিত) ব্যবহার করে স্থির করা হয়, যা চক্রীয় তাপীয় চাপের অধীনে শূন্য ফুটোযুক্ত জয়েন্টগুলি নিশ্চিত করে।
ডাবল-অ্যাকশন বাষ্প ইনলেট সুরক্ষাঃপ্রধান বাষ্প ইনলেট (এন১) একটি অভ্যন্তরীণ ইমপিংমেন্ট প্লেট এবং উচ্চ গতির গ্যাস স্ট্রিম ছড়িয়ে দেওয়ার জন্য একটি খোলার প্লেট একীভূত করে।যান্ত্রিক কম্পন এবং স্থানীয় ক্ষয় বিরুদ্ধে টিউব বান্ডিল রক্ষা.
গরম ডাম্প গ্যালভানাইজড বাহ্যিক ঢালঃসমস্ত চাপ-ধারণকারী বহিরাগত কার্বন ইস্পাত কাঠামো ভারী দায়িত্ব বায়ুমণ্ডলীয় জারা সুরক্ষা প্রদানের জন্য সম্পূর্ণ গরম ডুব galvanizing হয়।

আন্তর্জাতিক লজিস্টিক এবং প্রকল্প সাইট সমর্থন

ইন্টিগ্রেটেড রিগিং অ্যান্ড ট্রান্সপোর্টেশন সেলঃভারী গজ স্ট্রাকচারাল স্যাডল (সপোর্টস, এসএ-৫১৬ এম গ্রেড ৭০) এবং দ্বি-পয়েন্ট লিফটিং লগ দিয়ে নির্মিত যা আন্তর্জাতিক সমুদ্র মালবাহী, ভারী ট্র্যাকিংয়ের সময় নিরাপদে জি-ফোর্স পরিচালনা করতে ডিজাইন করা হয়েছে,এবং মাঠের ক্রেন ক্রেন.
নাইট্রোজেন শুদ্ধকরণ এবং ফ্ল্যাঞ্জ সংরক্ষণঃANSI B16.5 ফ্ল্যাঞ্জের সমস্ত খোলার প্রেরণের আগে ভারী ইস্পাত অন্ধকার কভার বা বাণিজ্যিক প্লাগ দিয়ে সিল করা হয়,সামুদ্রিক ট্রানজিট এবং দীর্ঘমেয়াদী সঞ্চয়স্থানের সময় আর্দ্রতা প্রবেশ রোধ করার জন্য নাইট্রোজেন গ্যাস দিয়ে চাপযুক্ত অভ্যন্তরীণ চেম্বারগুলির সাথে.
ট্রেসযোগ্য ইঞ্জিনিয়ারিং ডকুমেন্টেশনঃপ্রতিটি ইউনিট একটি সম্পূর্ণ প্রযুক্তিগত তথ্য পুস্তিকা সহ সরবরাহ করা হয় যার মধ্যে রয়েছে উপাদান পরীক্ষার প্রতিবেদন (ASME বিভাগ II এর জন্য MTRs), ওয়েল্ডিং পদ্ধতির স্পেসিফিকেশন (WPS/PQR), NDT রেকর্ড,এবং আক্ষরিক রেফারেন্স অঙ্কন (E1-9331), E1-9332, এবং E2-0996) সাইট টিম তাপ এক্সচেঞ্জার প্রকল্প প্রকৌশলীদের দ্বারা ত্রুটিহীন ক্ষেত্র ইন্টিগ্রেশন সক্ষম করতে।

বায়ুমণ্ডলীয় টাওয়ারের জন্য ASME SB516 শেল এবং টিউব হিট এক্সচেঞ্জার Monel400 ক্ল্যাড ট্রিম কনডেন্সার 0
