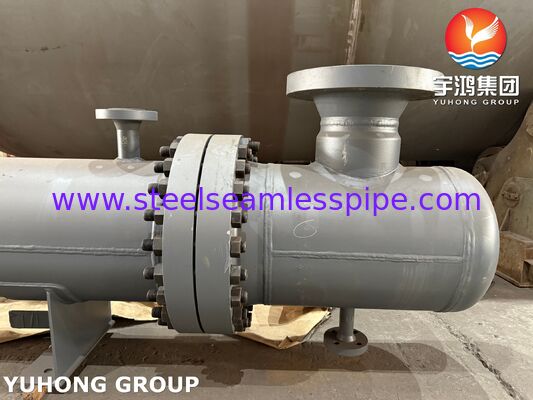

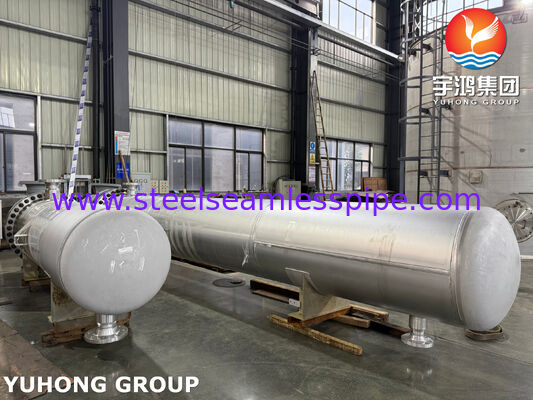

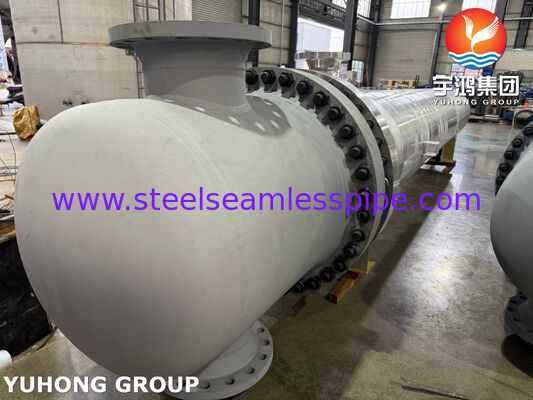

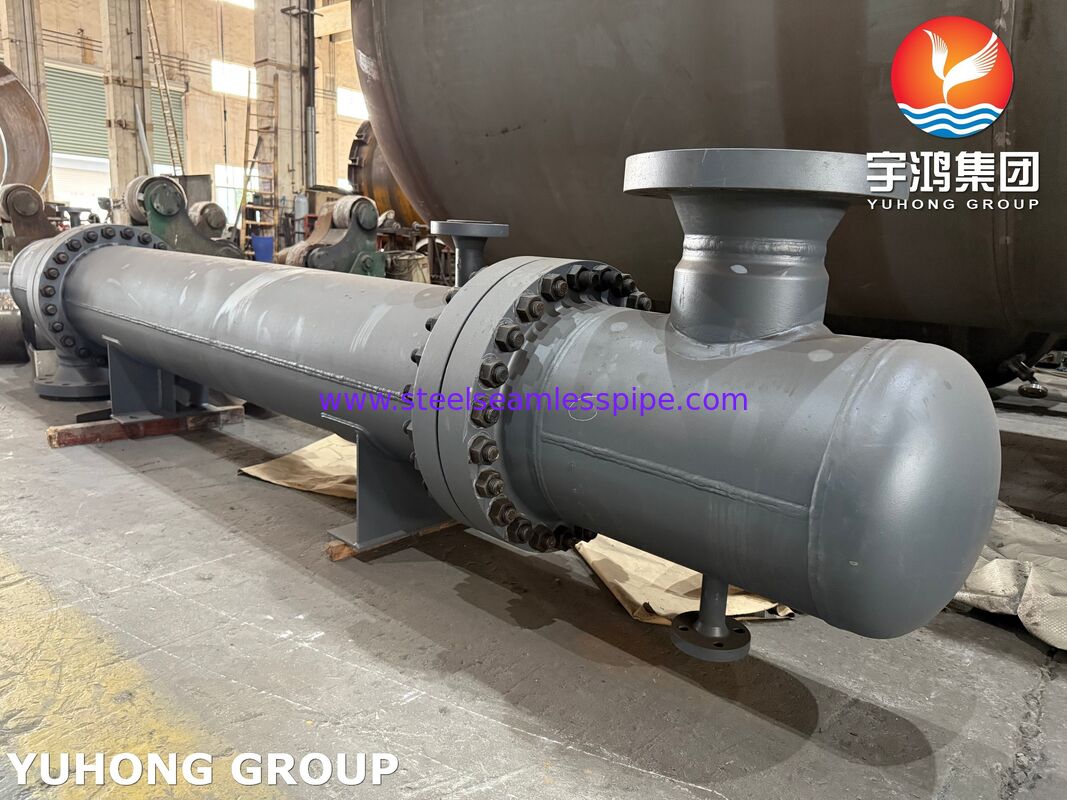

TEMA BEM শেল এবং টিউব তাপ এক্সচেঞ্জার ASME SA240 316 স্টেইনলেস স্টীল তাপ এক্সচেঞ্জার টিউব বান্ডেল

পণ্যের বিবরণ:

উৎপত্তি স্থল:	চীন, কোরিয়া
পরিচিতিমুলক নাম:	YUHONG
সাক্ষ্যদান:	TEMA Class R / ASME Section VIII Division 1
মডেল নম্বার:	TEMA প্রকার BEM উল্লম্ব শেল এবং টিউব হিট এক্সচেঞ্জার

প্রদান:

ন্যূনতম চাহিদার পরিমাণ:	1 সেট
মূল্য:	USD 50,000 - USD 1,000,000 PER SET
প্যাকেজিং বিবরণ:	গ্রাহকের প্রয়োজনীয়তার ভিত্তিতে স্ট্যান্ডার্ড কাঠের ক্রেট বা কাস্টম প্যাকেজিং।
ডেলিভারি সময়:	60-90 দিন
পরিশোধের শর্ত:	T/T, D/P, D/A, L/C, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা:	500 সেট/মাস

যোগাযোগ

সব পণ্য

স্টেইনলেস স্টীল বিজোড় পাইপ (348)

স্টেইনলেস স্টীল বিজোড় টিউব (343)

ডুপ্লেক্স স্টেইনলেস স্টীল পাইপ (137)

ডুপ্লেক্স স্টেইনলেস স্টীল টিউব (39)

ইগল টিউব (171)

ফিন টিউব (745)

তাপ এক্সচেঞ্জার (36)

তাপ এক্সচেঞ্জার টিউব (476)

তাপ এক্সচেঞ্জার টিউব বান্ডিল (54)

হিট এক্সচেঞ্জার টিউবশীট (129)

তাপ এক্সচেঞ্জার ব্যফেল (39)

বায়ু শীতল (14)

চাপ জাহাজ (4)

স্টেইনলেস স্টীল ঢালাই পাইপ (62)

স্টেইনলেস স্টিল ঝালাই টিউব (134)

নিকেল খাদ পাইপ (276)

নিকেল খাদ টিউব (108)

তামা খাদ টিউব (258)

খাদ ইস্পাত টিউব (222)

টাইটানিয়াম টিউব (22)

উজ্জ্বল আনলিল্ড টিউব (166)

বয়লার টিউব (161)

ইস্পাত ফিটিং (876)

ইস্পাত ফ্ল্যাঞ্জ (679)

অন্যান্য (412)

ক্যাপিংয়ের অংশ (9)

বিস্তারিত পণ্যের বর্ণনা

তাপ বিনিময় টিউব:	ASME SA213 / SA249 TP316 স্টেইনলেস স্টিল (17 Cr, 12 Ni)	শেল ব্যারেল:	ASME SA516 Gr 70 / কার্বন ইস্পাত
শেল মাত্রা:	আইডি: 550.00 মিমি \| OD: 570.00 মিমি \| বেধ: 10 মিমি	টিউব স্পেসিফিকেশন:	368 গণনা \| OD: 19.000 মিমি \| বেধ: 2.000 মিমি \| দৈর্ঘ্য: 3.000 মি \| 30° ত্রিভুজাকার লেআউট
টিউব পাস/ব্যাফেল কাট:	4 টিউব পাস \| 30% কাটে একক-সেগমেন্টাল ব্যাফেলস (350.00 মিমি ব্যবধান)	অ্যাপ্লিকেশন সরঞ্জাম:	কুলিং ওয়াটার এবং তেল পরিষ্কার করুন
বিশেষভাবে তুলে ধরা:	ASME SA240 316 স্টেইনলেস স্টীল তাপ এক্সচেঞ্জার , শেল এবং টিউব হিট এক্সচেঞ্জার টিউব বান্ডিল , TEMA BEM স্টেইনলেস স্টীল তাপ এক্সচেঞ্জার

TEMA BEM শেল এবং টিউব হিট এক্সচেঞ্জার ASME SA240 316 স্টেইনলেস স্টিল হিট এক্সচেঞ্জার টিউব বান্ডিল

ASME SA240 316 স্টেইনলেস স্টিল হিট এক্সচেঞ্জার টিউব বান্ডিল শিল্প শীতলীকরণ অপারেশনের জন্য ডিজাইন করা হয়েছে যেখানে ক্লিন কুলিং ওয়াটার (শেলসাইড) এবং তেল (টিউবসাইড) জড়িত। থার্মাল ট্রান্সফার পারফরম্যান্স 64.294 m² এর কার্যকর তাপ স্থানান্তর এলাকার উপর 130.0 কিলোওয়াট তাপের দায়িত্ব পরিচালনা করে। ডিজাইন সম্মতি ভারী-শুল্ক শিল্প এবং রাসায়নিক প্রক্রিয়া ইনস্টলেশনের জন্য TEMA ক্লাস R মান কঠোরভাবে মেনে চলে।

মূল উপাদানের স্পেসিফিকেশন

উপাদান	উপাদানের স্পেসিফিকেশন / উত্পাদন মান	মূল প্যারামিটার
তাপ বিনিময় টিউব	ASME SA213 / SA249 TP316 স্টেইনলেস স্টিল (17 Cr, 12 Ni)	368 টি, 19.000 মিমি OD, 2.000 মিমি পুরুত্ব, 3.000 মিটার দৈর্ঘ্য
শেল ব্যারেল	ASME SA516 Gr 70 / কার্বন স্টিল	550.00 মিমি ID, 570.00 মিমি OD, 10 মিমি পুরুত্ব, 1.000 মিমি ক্ষয় সহনশীলতা
টিউবশীট	ASME SA516 Gr 70 কার্বন স্টিল / SA240 316 স্টেইনলেস স্টিল ফেস	স্থির টিউবশীট, প্রসারিত নন-গ্রুভড টিউব-টু-টিউবশীট জয়েন্ট
সম্প্রসারণ জয়েন্ট / ফ্লো ডিভাইস	Rho-V2 টাইপ ইনলেট নজল সম্প্রসারণ জয়েন্ট	গণনা করা Rho-V2 ইনলেট মান: 775.41 m²
ব্যাফেলস এবং টাই রড	স্টেইনলেস স্টিল টাই রড সহ কার্বন স্টিল ব্যাফেলস	একক-বিভাগীয়, 30% কাট ব্যাস, 350.00 মিমি পিচ ব্যবধান, 6 টাই রড, 3 পাসলেন সিল রড
গ্যাসকেট	স্পাইরাল উন্ড মেটাল গ্যাসকেট (গ্রাফাইট/PTFE ফিলার সহ SS316)	TEMA ক্লাস R প্রয়োজনীয়তা অনুসারে শেলসাইড এবং টিউবসাইড সিলিং পৃষ্ঠগুলিতে প্রয়োগ করা হয়
নজল	কার্বন স্টিল / ASME B16.5 ফ্ল্যাঞ্জ	শেল ইনলেট/আউটলেট: 86.35 মিমি OD (80.00 মিমি নামমাত্র ID); টিউব ইনলেট/আউটলেট: 104.76 মিমি OD (100.00 মিমি নামমাত্র ID)

মূল প্রযুক্তিগত কারুকার্য

টিউব সম্প্রসারণ নির্মাণ: টিউবের শেষ প্রান্তগুলি 1,000.00 kPaG টিউবসাইড ডিজাইন চাপ সহ্য করার জন্য নিয়ন্ত্রিত টর্কের অধীনে নন-গ্রুভড টিউবশীট ছিদ্রগুলিতে যান্ত্রিকভাবে প্রসারিত হয়।
বাইপাস এবং স্ট্রিম নিয়ন্ত্রণ: অভ্যন্তরীণ ক্রসফ্লো ভগ্নাংশ নিয়ন্ত্রণ করতে 350.00 মিমি ব্যবধানে একক-বিভাগীয় ব্যাফেল সহ 8 টি ক্রসপাস বৈশিষ্ট্যযুক্ত, 3 টি পাসলেন সিল রড দ্বারা পরিপূরক।
তাপীয় চাপ ব্যবস্থাপনা: কার্বন স্টিল শেল উপকরণ এবং SA240 TP316 স্টেইনলেস স্টিল টিউবের মধ্যে পার্থক্যমূলক তাপীয় সম্প্রসারণ শোষণ করার জন্য শেল এন্ট্রিতে একটি প্রকৌশলী Rho-V2 সম্প্রসারণ উপাদানকে একীভূত করে।
চাপ ড্রপ যাচাইকরণ: অপারেটিং চাপ ড্রপ 50.00 kPa এর অনুমোদিত সীমার বিপরীতে শেলসাইডে 1.358 kPa (15,887 কেজি/ঘন্টা জল) এবং টিউবসাইডে 26.041 kPa (29,200 কেজি/ঘন্টা তেল) পরিমাপ করে।
টিউব প্যাটার্ন বিতরণ: 30° ত্রিভুজাকার বিন্যাসে (25.000 মিমি পিচ, 1.3158 পিচ অনুপাত) 368 টি সাধারণ টিউব স্থাপন করা হয়েছে যা 4 টি টিউব পাসে বিভক্ত (পাস 1: 99, পাস 2: 99, পাস 3: 85, পাস 4: 85)।

QA/QC স্পেসিফিকেশন

হাইড্রстатиক চাপ পরীক্ষা: শেল সাইড 1.5x ডিজাইন চাপে পরীক্ষা করা হয়েছে (হাইড্রোটেস্টিং 750.00 kPaG এ যাচাই করা হয়েছে); টিউব সাইড 1.5x ডিজাইন চাপে হাইড্রোটেস্টিং করা হয়েছে (হাইড্রোটেস্টিং 1,500.00 kPaG এ যাচাই করা হয়েছে)।
নন-ডিস্ট্রাকটিভ এক্সামিনেশন (NDE): শেল লং-সিম এবং পরিধীয় ওয়েল্ডগুলিতে 100% রেডিওগ্রাফিক টেস্টিং (RT); টিউবশীট ফেস ওয়েল্ড এবং নজল সংযোগগুলিতে লিকুইড পেনিট্রান্ট টেস্টিং (PT)।
উপাদানের সার্টিফিকেশন: সমস্ত ASME SA213/SA249 TP316 এবং SA516 Gr 70 চাপ-ধারণকারী কাঁচামালের জন্য EN 10204 3.1 প্রতি মিল টেস্ট সার্টিফিকেট (MTC) সরবরাহ করা হয়েছে।
মাত্রিক সহনশীলতা নিয়ন্ত্রণ: উত্পাদন ছাড়পত্র শেল ID, ব্যাফেল-টু-শেল ছাড়পত্র এবং নজল প্রজেকশন অ্যালাইনমেন্টের জন্য TEMA ক্লাস R মান কঠোরভাবে মেনে চলে।

শিপমেন্ট এবং সমর্থন

লিফটিং এবং স্ট্রাকচারাল মাউন্টিং: উল্লম্ব সেটিং প্ল্যান ইনস্টলেশনের জন্য 4 টি সাইড-মাউন্টিং সাপোর্ট লগ (435 মিমি প্রস্থ, 228 মিমি ছাড়পত্র) সহ সমন্বিত।
রপ্তানি প্যাকেজিং: ভারী-শুল্ক সমুদ্র পরিবহন কাঠের ক্রেট প্যাকেজিং আর্দ্রতা-প্রতিরোধী ভ্যাকুয়াম ব্যাগিং এবং বাহ্যিক কার্বন স্টিল পৃষ্ঠগুলিতে অ্যান্টি-ক্ষয়কারী আবরণ প্রয়োগ করা হয়েছে।
কাস্টমস সম্মতি: শিপিং ডকুমেন্টেশন প্যাকেজে বাণিজ্যিক চালান, প্যাকিং তালিকা, মূল শংসাপত্র (CO / ফর্ম E), EN 10204 3.1 MTC, এবং তৃতীয় পক্ষের পরিদর্শন (TPI) প্রতিবেদন (SGS / BV / TÜV অনুবর্তী) অন্তর্ভুক্ত রয়েছে।
পরিবহনের জন্য মাত্রিক সারাংশ: মোট সরঞ্জামের উচ্চতা 3,814 মিমি, ফ্ল্যাঞ্জের উপর সর্বোচ্চ বাইরের ব্যাস 570 মিমি, শুষ্ক ওজন 1,760.2 কেজি, বান্ডিল নিষ্কাশন ওজন 1,053.8 কেজি।
