ASME SB111 C68700 শেল এবং টিউব তাপ এক্সচেঞ্জারের জন্য নিম্ন ফিন টিউব

ASME SB111 C68700 শেল এবং টিউব তাপ এক্সচেঞ্জারের জন্য নিম্ন ফিনিং টিউব

পণ্যের সংক্ষিপ্ত বিবরণ

ASME SB111 C68700 Low Finned Tubes are premium enhanced-surface heat transfer tubes manufactured from Aluminum Brass (UNS C68700) seamless tubing and engineered specifically for high-efficiency shell-and-tube heat exchangersনিম্ন-ফিন জ্যামিতি বেস টিউব প্রাচীর থেকে যান্ত্রিকভাবে গঠিত হয়,একটি ইন্টিগ্রেটেড ফিন স্ট্রাকচার তৈরি করা যা বহিরাগত তাপ স্থানান্তর অঞ্চলকে উল্লেখযোগ্যভাবে বৃদ্ধি করে এবং দুর্দান্ত তাপ পরিবাহিতা এবং যান্ত্রিক অখণ্ডতা বজায় রাখে.

সি৬৮৭০০ অ্যালুমিনিয়াম ব্রাস সমুদ্রের জলের ক্ষয়, ক্ষয়, আঘাতের আক্রমণ এবং জৈব দূষণের প্রতি তার ব্যতিক্রমী প্রতিরোধের জন্য ব্যাপকভাবে স্বীকৃত,এটিকে কনডেন্সারের জন্য সবচেয়ে ব্যাপকভাবে নির্দিষ্ট উপাদানগুলির মধ্যে একটি করে তোলে, সামুদ্রিক কুলার, স্যালিনেশন প্ল্যান্ট, বিদ্যুৎ কেন্দ্র এবং পেট্রোকেমিক্যাল তাপ এক্সচেঞ্জার।

অ্যালুমিনিয়াম ব্রাস ধাতুবিদ্যার সমন্বয় এবং নিম্ন-ফিন বর্ধন ডিজাইনারদের উচ্চতর তাপীয় কর্মক্ষমতা অর্জন, কম এক্সচেঞ্জার আকার,এবং প্রচলিত প্লেন টিউবগুলির তুলনায় কম অপারেটিং খরচ.

মূল বৈশিষ্ট্য

• ASME SB111 UNS C68700 অ্যালুমিনিয়াম ব্রাস টিউব থেকে নির্মিত
• ইন্টিগ্রেটেড নিম্ন-ফিন নির্মাণ, ঝালাই বা লিপিং ছাড়া
• উন্নত বাহ্যিক তাপ স্থানান্তর পৃষ্ঠতল
• সমুদ্রের জল এবং ব্র্যাকিং ওয়াটার ক্ষয় প্রতিরোধের চমৎকার
• ক্ষয়-ক্ষয় এবং আঘাতের আক্রমণে উচ্চ প্রতিরোধের
• তাপ এক্সচেঞ্জারের দক্ষতা উন্নত
• শেলের আকার এবং সরঞ্জাম পদচিহ্ন হ্রাস
• কন্ডেনসার, বাষ্পীভবন এবং তরল শীতল করার জন্য উপযুক্ত
• সামুদ্রিক এবং শিল্প পরিবেশে দীর্ঘ সেবা জীবন
• তাপীয় নকশা প্রয়োজনীয়তা পূরণের জন্য কাস্টম ফিন জ্যামিতি উপলব্ধ

সাধারণ অ্যাপ্লিকেশন

বিদ্যুৎ উৎপাদন

• বাষ্পের পৃষ্ঠতল কনডেন্সার
• ফিড ওয়াটার হিটার
• অক্জিলিয়ারি কুলিং সিস্টেম

সামুদ্রিক শিল্প

• সমুদ্র জলের কুলার
• কেন্দ্রীয় শীতল সিস্টেম
• ইঞ্জিন জ্যাকেট ওয়াটার কুলার
• অফশোর প্ল্যাটফর্ম তাপ এক্সচেঞ্জার

সিলিনেশন প্ল্যান্ট

• মাল্টি স্টেজ ফ্ল্যাশ ইভাপারেটর
• স্লাইন হিটার
• কন্ডেনসার

পেট্রোকেমিক্যাল & রিফাইনিং

• প্রসেস কুলার
• হাইড্রোকার্বন কনডেন্সার
• তাপ পুনরুদ্ধার সিস্টেম

এইচভিএসি ও রেফ্রিজারেশন

• জল-শীতল কনডেন্সার
• চিলার
• তাপ পুনরুদ্ধার ইউনিট

উত্পাদন প্রক্রিয়া

নিম্ন পাতা একটি সুনির্দিষ্ট ঠান্ডা-কাজ প্রক্রিয়া দ্বারা গঠিত হয় যা টিউব প্রাচীর থেকে ক্রমাগত হেলিকাল পাতা তৈরি করতে উপাদান স্থানান্তর করে।ফিন এবং বেস উপাদান মধ্যে কোন ধাতুসংক্রান্ত discontinuity আছে.

এই উত্পাদন পদ্ধতিটি প্রদান করেঃ

• সর্বোচ্চ তাপ স্থানান্তর দক্ষতা
• চমৎকার ফিন-টু-টিউব তাপ পরিবাহিতা
• উচ্চতর যান্ত্রিক শক্তি
• কম্পনজনিত ক্ষতির প্রতিরোধ ক্ষমতা
• দীর্ঘমেয়াদী অপারেশন নির্ভরযোগ্যতা

স্ট্যান্ডার্ড সাইজ রেঞ্জ

প্রকল্পের স্পেসিফিকেশন এবং তাপীয় নকশা গণনা অনুযায়ী কাস্টম মাত্রা এবং ফিন কনফিগারেশন উত্পাদিত হতে পারে।

ASME SB111 C68700 (অ্যালুমিনিয়াম ব্রাস) এর রাসায়নিক গঠন

নিয়ন্ত্রিত অ্যালুমিনিয়াম যোগ একটি প্রতিরক্ষামূলক পৃষ্ঠের ফিল্ম গঠন করে যা সমুদ্রের জল ক্ষয় এবং ক্ষয় প্রতিরোধের উল্লেখযোগ্যভাবে উন্নত করে।

যান্ত্রিক বৈশিষ্ট্য

সাধারণ যান্ত্রিক বৈশিষ্ট্য (অ্যানিলড অবস্থা)

টিউব মাত্রা, উত্পাদন অবস্থা, এবং গ্রাহকের স্পেসিফিকেশন উপর নির্ভর করে মান পরিবর্তিত হতে পারে।

পরিদর্শন ও পরীক্ষা

কাঁচামাল যাচাইকরণ

• উপাদান শংসাপত্র পর্যালোচনা
• তাপ সংখ্যা ট্র্যাকযোগ্যতা
• অনুরোধে পজিটিভ মেশিন আইডেন্টিফিকেশন (পিএমআই)

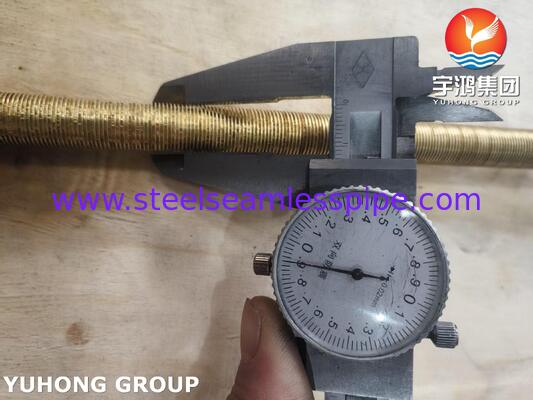

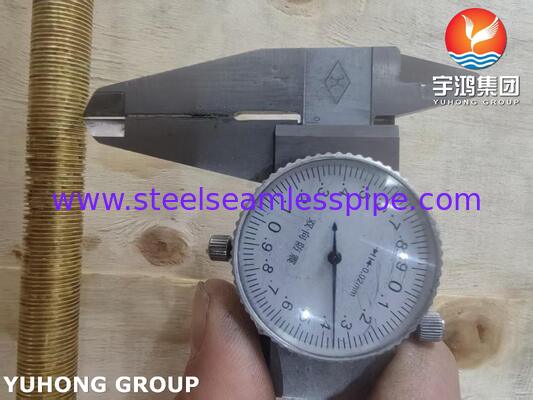

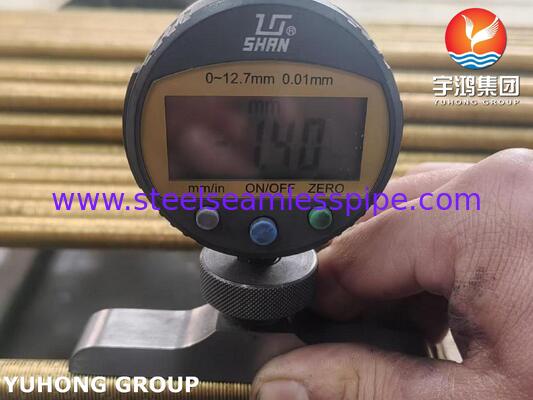

মাত্রিক পরিদর্শন

• বাইরের ব্যাসার্ধের পরিমাপ
• প্রাচীরের বেধ যাচাইকরণ
• ফিন উচ্চতা পরিদর্শন
• ফিন পিচ পরিমাপ
• ফিনের বেধ যাচাইকরণ
• খালি-শেষ মাত্রা পরীক্ষা
• সরলতা এবং দৈর্ঘ্য পরিদর্শন

যান্ত্রিক পরীক্ষা

• টান পরীক্ষা
• সমতলতা পরীক্ষা
• ফ্লেয়ারিং পরীক্ষা
• সম্প্রসারণ পরীক্ষা
• কঠোরতা পরীক্ষা

অ-ধ্বংসাত্মক পরীক্ষা (NDT)

• এডি কারেন্ট টেস্টিং (ইসিটি)
• হাইড্রোস্ট্যাটিক চাপ পরীক্ষা
• বায়ু-জলের নিচে ফুটো পরীক্ষা
• উল্ট্রাসোনিক টেস্টিং (UT) যদি নির্দিষ্ট করা হয়

পৃষ্ঠের পরীক্ষা

• চাক্ষুষ পরিদর্শন
• পৃষ্ঠের ত্রুটি মূল্যায়ন
• ফিন প্রোফাইল যাচাইকরণ
• পরিচ্ছন্নতা পরিদর্শন

সরবরাহিত নথিপত্র

• EN 10204 3.1 উপাদান পরীক্ষার শংসাপত্র
• মাত্রা পরিদর্শন প্রতিবেদন
• যান্ত্রিক পরীক্ষার রিপোর্ট
• এনডিটি রিপোর্ট
• তৃতীয় পক্ষের পরিদর্শন ডকুমেন্টেশন (টিইউভি, এসজিএস, বিভি, ডিএনভি, লয়েড'স রেজিস্টার) অনুরোধের ভিত্তিতে উপলব্ধ

সি৬৮৭০০ লো ফিনড টিউব এর সুবিধা

নিম্ন-ফিন প্রোফাইলটি বাইরের পৃষ্ঠের আয়তন বৃদ্ধি করে, যার ফলে সাধারণ টিউবগুলির তুলনায় তাপীয় দক্ষতা উল্লেখযোগ্যভাবে উন্নত হয়।

অ্যালুমিনিয়াম ব্রাস সমুদ্রের জলের ক্ষয় থেকে চমৎকার সুরক্ষা প্রদান করে, এটি সামুদ্রিক এবং desalination অ্যাপ্লিকেশন জন্য আদর্শ করে তোলে।

উন্নত তাপ স্থানান্তর সহগগুলি আরও কমপ্যাক্ট এক্সচেঞ্জার ডিজাইন এবং কম উপাদান ব্যবহারের অনুমতি দেয়।

ক্ষয়-ক্ষয় এবং জৈবিক ছত্রাকের প্রতি দুর্দান্ত প্রতিরোধের ফলে রক্ষণাবেক্ষণের খরচ কম এবং অপারেশনাল লাইফ বাড়ানো হয়।

শক্তিশালী তাপীয় কর্মক্ষমতা এবং স্থায়িত্বের সাথে মিলিত, মোট জীবনচক্রের ব্যয় হ্রাস করে।

প্রযোজ্য মানদণ্ড

উৎপাদন এবং পরিদর্শন নিম্নলিখিত অনুযায়ী করা যেতে পারেঃ

• ASME SB111
• এএসটিএম বি ১১১
• টিইএমএ মান
• এএসএমই বয়লার ও চাপবাহী জাহাজের কোড
• EN 10204
• গ্রাহক প্রকল্পের বিশেষ উল্লেখ

কেন ASME SB111 C68700 নিম্ন ফিনিং টিউব চয়ন করুন?

ASME SB111 C68700 অ্যালুমিনিয়াম ব্রাস লো ফিনড টিউবগুলি তাপ স্থানান্তর দক্ষতা, সমুদ্রের জলের জারা প্রতিরোধের, যান্ত্রিক নির্ভরযোগ্যতা এবং দীর্ঘমেয়াদী স্থায়িত্বের একটি আদর্শ সমন্বয় সরবরাহ করে।তাদের উন্নত পৃষ্ঠ নকশা অ্যালুমিনিয়াম ব্রাসের প্রমাণিত ক্ষয় প্রতিরোধের বজায় রেখে উচ্চতর তাপীয় কর্মক্ষমতা সক্ষম করে, যা তাদের সামুদ্রিক, বিদ্যুৎ উত্পাদন, নিষ্কাশন, এইচভিএসি এবং পেট্রোকেমিক্যাল পরিবেশে পরিচালিত শেল-এন্ড-টিউব তাপ এক্সচেঞ্জারগুলির জন্য পছন্দসই পছন্দ করে।
