পণ্যের সংক্ষিপ্ত বিবরণ

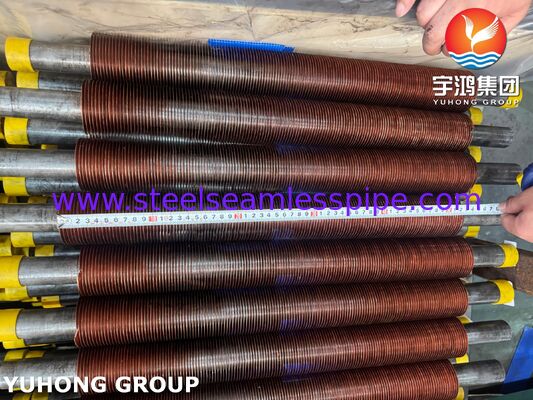

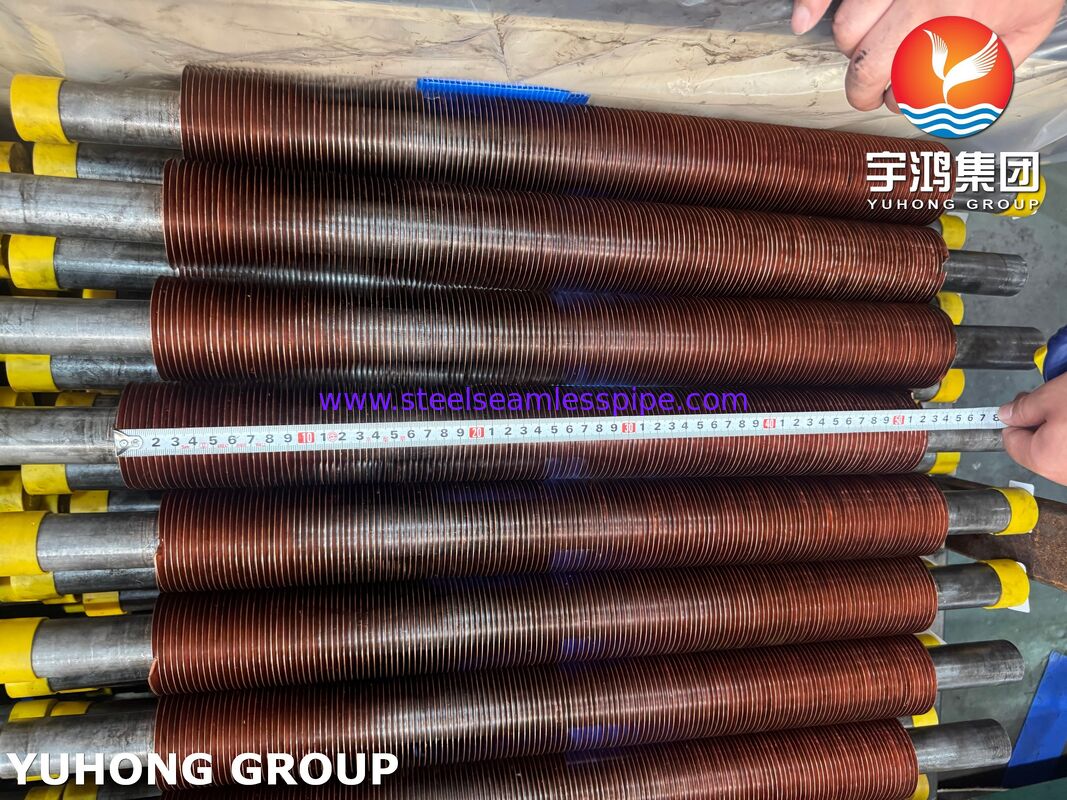

এএসটিএম A106 Gr.B Embedded Finned Tubes with CU-T2 copper fins are engineered for high-efficiency air-cooled heat exchangers and industrial cooling systems requiring superior thermal conductivity and long-term operational reliability. এমবেডেড ফিন উত্পাদন প্রক্রিয়া যান্ত্রিকভাবে ঢোকায় এবং কার্বন ইস্পাত নল পৃষ্ঠের একটি সুনির্দিষ্টভাবে মেশিন গর্ত মধ্যে তামা ফিন স্ট্রিপ লক,একটি শক্তিশালী ধাতুবিদ্যা অনুরূপ বন্ড তৈরি করা যা তাপীয় চক্রের অধীনে চমৎকার তাপ স্থানান্তর কর্মক্ষমতা এবং ফিনের loosening প্রতিরোধের নিশ্চিত করে.
এএসটিএম A106 গ্রেড বি সিউমলেস স্টিল টিউবগুলির যান্ত্রিক শক্তিকে CU-T2 তামার ফিনিসের ব্যতিক্রমী তাপ পরিবাহিততার সাথে একত্রিত করে, এই ফিনিসযুক্ত টিউবগুলি বায়ু শীতলকরণে ব্যাপকভাবে ব্যবহৃত হয়,প্রসেস কুলার, গ্যাস কুলার, তেল কুলার, কম্প্রেসার আফটারকুলার, বিদ্যুৎ উত্পাদন সুবিধা, পেট্রোকেমিক্যাল প্ল্যান্ট এবং এইচভিএসি তাপ পুনরুদ্ধার সিস্টেম।
মূল বৈশিষ্ট্য
- উচ্চ পরিবাহিতা CU-T2 তামার ফিনের কারণে উচ্চ তাপ স্থানান্তর দক্ষতা।
- এএসটিএম এ১০৬ গ্রেড বি সিউমলেস স্টীল টিউব দ্বারা প্রদত্ত চমৎকার যান্ত্রিক শক্তি।
- শক্তিশালী ফিন-টু-টিউব বন্ড এমবেডেড ফিন প্রযুক্তির মাধ্যমে অর্জন করা হয়।
- কম্পন এবং তাপীয় ক্লান্তি প্রতিরোধের উচ্চতর।
- বায়ু-পার্শ্ব তাপ প্রতিরোধের হ্রাস।
- শিল্প শীতল অ্যাপ্লিকেশনগুলিতে পরিষেবা জীবন বাড়ানো।
- উচ্চ চাপ প্রসেস সিস্টেমের জন্য উপযুক্ত।
- কমপ্যাক্ট তাপ এক্সচেঞ্জার নির্মাণের জন্য অনুকূল নকশা।
- উন্নত শক্তি দক্ষতার মাধ্যমে কম অপারেটিং খরচ।
উত্পাদন প্রক্রিয়া
এএসটিএম এ১০৬ গ্রেড বি টিউবের বাহ্যিক পৃষ্ঠের মধ্যে একটি অবিচ্ছিন্ন হেলিক্যাল গ্রুভ মেশিন করে এমবেডেড ফিনড টিউব তৈরি করা হয়।একটি CU-T2 তামার ফিন স্ট্রিপ তারপর যান্ত্রিকভাবে ঘূর্ণায়মান এবং শক্তভাবে গ্রুভ মধ্যে এম্বেড করা হয়বেস টিউব উপাদানটি ফিনের শিকড়ের চারপাশে স্থানান্তরিত হয় যাতে ফিনটি নিরাপদে স্থানে লক করা যায়।
এই উত্পাদন পদ্ধতিটি প্রদান করেঃ
- উচ্চ ফিন সংযুক্তি শক্তি।
- ফিন এবং টিউব এর মধ্যে চমৎকার তাপ যোগাযোগ।
- অভিন্ন ফিন জ্যামিতি।
- অবিচ্ছিন্ন তাপীয় চক্রের অধীনে নির্ভরযোগ্য অপারেশন।
- প্রচলিত রান ফিন টিউবগুলির তুলনায় ফিন বিচ্ছেদের ঝুঁকি হ্রাস।
স্ট্যান্ডার্ড মাত্রা
বেস টিউব (ASTM A106 Gr.B)
বাইরের ব্যাসার্ধের পরিসীমাঃ
- 19.05 মিমি (3/4")
- 25.40 মিমি (1")
- 31.75 মিমি (1-1/4")
- 38.10 মিমি (1-1/2")
- 50.80 মিমি (2")
- 57.15 মিমি (2-1/4")
- 60.33 মিমি (2-3/8")
- 63.50 মিমি (2-1/2")
দেয়ালের বেধঃ
টিউব দৈর্ঘ্যঃ
CU-T2 কপার ফিন

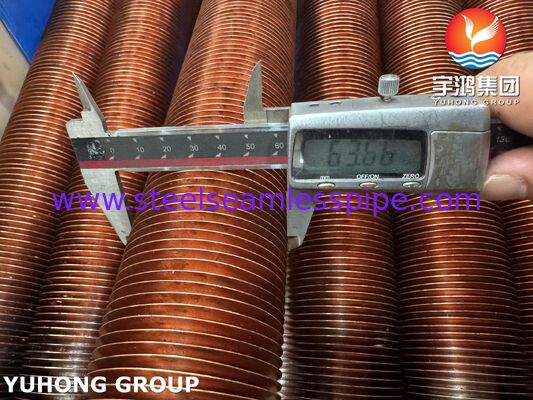

ফিন উচ্চতাঃ

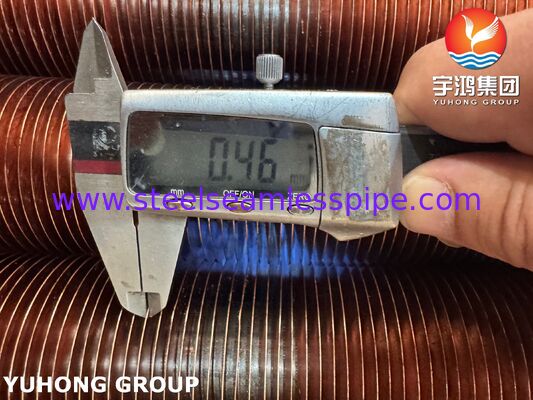

ফিনের বেধ:
ফিন পিচ:
ফিন ঘনত্বঃ
তাপীয় নকশা প্রয়োজনীয়তা অনুযায়ী মাত্রা কাস্টমাইজ করা যেতে পারে।
উপাদান স্পেসিফিকেশন
বেস টিউব উপাদান
এএসটিএম এ১০৬ গ্রেড বি সিউমলেস কার্বন স্টিল টিউব
প্রযোজ্য মানদণ্ড:
সাধারণ অ্যাপ্লিকেশনঃ
- তাপ এক্সচেঞ্জার
- এয়ার কুলার
- প্রসেস পাইপিং
- শোধনাগারের সরঞ্জাম
- বিদ্যুৎ উৎপাদন ব্যবস্থা
ফিনের উপাদান
CU-T2 তামা
প্রযোজ্য মানদণ্ড:
- এএসটিএম বি ১৫২
- GB/T 5231
- EN CW004A
বৈশিষ্ট্যঃ
- উচ্চ তাপ পরিবাহিতা
- চমৎকার নমনীয়তা
- ভাল জারা প্রতিরোধের
- উচ্চতর ফিন গঠন ক্ষমতা
রাসায়নিক গঠন
এএসটিএম এ১০৬ গ্রেড বি
| উপাদান |
রচনা (%) |
| কার্বন (সি) |
সর্বোচ্চ ০।25 |
| ম্যাঙ্গানিজ (Mn) |
0.২৭ ০।93 |
| ফসফরাস (পি) |
সর্বোচ্চ ০।035 |
| সালফার (S) |
সর্বোচ্চ ০।035 |
| সিলিকন (Si) |
মিনিট ০।10 |
| তামা (Cu) |
সর্বোচ্চ ০।40 |
| নিকেল (নি) |
সর্বোচ্চ ০।40 |
| ক্রোমিয়াম (Cr) |
সর্বোচ্চ ০।40 |
| মলিবডেনাম (মো) |
সর্বোচ্চ ০।15 |
| ভ্যানডিয়াম (ভি) |
সর্বোচ্চ ০।08 |
CU-T2 কপার ফিন উপাদান
| উপাদান |
রচনা (%) |
| তামা + রৌপ্য (Cu+Ag) |
≥৯৯90 |
| অক্সিজেন (O) |
≤০015 |
| অপরিষ্কার মোট |
≤০10 |
যান্ত্রিক বৈশিষ্ট্য
এএসটিএম এ১০৬ গ্রেড বি টিউব
| সম্পত্তি |
মূল্য |
| টান শক্তি |
≥330 এমপিএ |
| ফলন শক্তি |
≥205 এমপিএ |
| লম্বা |
≥৩৫% |
| কঠোরতা |
≤79 HRB (সাধারণ) |
CU-T2 কপার ফিন
| সম্পত্তি |
মূল্য |
| টান শক্তি |
২০০-২৫০ এমপিএ |
| লম্বা |
≥৩০% |
| তাপ পরিবাহিতা |
প্রায় ৩৯০ W/m·K |
| বৈদ্যুতিক পরিবাহিতা |
≥97% আইএসিএস |
পরিদর্শন ও পরীক্ষা
ক্রমাগত গুণমান এবং প্রকল্পের স্পেসিফিকেশনগুলির সাথে সম্মতি নিশ্চিত করার জন্য, এমবেডেড ফিনড টিউবগুলির প্রতিটি ব্যাচ নিম্নলিখিত পরিদর্শনগুলির মধ্য দিয়ে যেতে পারেঃ
কাঁচামাল পরিদর্শন
- উপাদান শংসাপত্র যাচাইকরণ
- রাসায়নিক রচনা বিশ্লেষণ

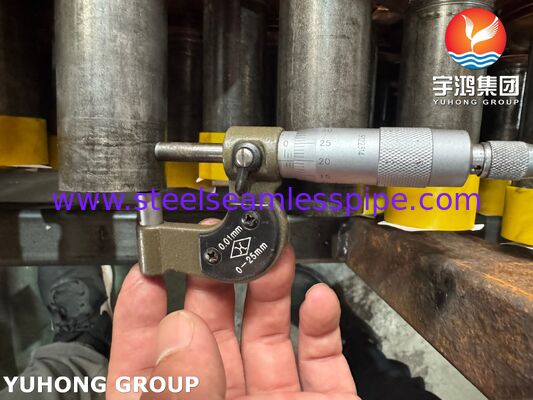

- মাত্রা পরিদর্শন
- পৃষ্ঠের গুণমান পরীক্ষা
উৎপাদন পরিদর্শন
- ফিন পিচ পরিমাপ
- ফিন উচ্চতা যাচাইকরণ
- ফিন বেধ পরিদর্শন
- গ্রিভ গভীরতা পরিদর্শন
- ফিন রাইপিং অখণ্ডতা পরীক্ষা
যান্ত্রিক পরীক্ষা
- ফিন বন্ড শক্তি পরীক্ষা
- সমতলতা পরীক্ষা
- টান পরীক্ষা
- কঠোরতা পরীক্ষা
অ-ধ্বংসাত্মক পরীক্ষা
- হাইড্রোস্ট্যাটিক চাপ পরীক্ষা
- এডি বর্তমান পরীক্ষা
- আল্ট্রাসোনিক টেস্টিং (UT)
- চৌম্বকীয় কণা পরীক্ষা (যদি প্রয়োজন হয়)
চূড়ান্ত পরিদর্শন
- চাক্ষুষ পরিদর্শন
- দৈর্ঘ্যের যাচাইকরণ
- সরলতা পরীক্ষা
- প্যাকেজিং পরিদর্শন
- তৃতীয় পক্ষের সাক্ষী পরিদর্শন উপলব্ধ
অ্যাপ্লিকেশন
এএসটিএম এ১০৬ গ্রেড বি এমবেডেড ফিনড টিউবস সিইউ-টি২ কপার ফিনস সহ ব্যাপকভাবে ব্যবহৃত হয়ঃ
- বায়ু শীতল তাপ এক্সচেঞ্জার (এসিএইচই)
- পেট্রোকেমিক্যাল প্ল্যান্ট
- শোধনাগার
- প্রাকৃতিক গ্যাস প্রক্রিয়াকরণ সুবিধা
- বিদ্যুৎ কেন্দ্র
- কম্প্রেসার কুলিং সিস্টেম
- তেল শীতল ইউনিট
- প্রক্রিয়া শীতলকারী
- বর্জ্য তাপ পুনরুদ্ধার সিস্টেম
- এইচভিএসি শিল্প শীতল সরঞ্জাম
এয়ার কুলার অ্যাপ্লিকেশনগুলির জন্য সুবিধা
এএসটিএম এ১০৬ গ্রেড বি কার্বন স্টিল এবং সিইউ-টি২ তামার ফিনের সমন্বয় যান্ত্রিক শক্তি এবং তাপীয় পারফরম্যান্সের মধ্যে একটি আদর্শ ভারসাম্য প্রদান করে।কম তাপ প্রতিরোধের বজায় রেখে তামার ফিনিসগুলি উল্লেখযোগ্যভাবে বাহ্যিক তাপ স্থানান্তর পৃষ্ঠের আয়তন বৃদ্ধি করে, যা উচ্চতর শীতল দক্ষতা এবং সরঞ্জাম পদচিহ্ন হ্রাস করতে সক্ষম করে।
এয়ার কুলার নির্মাতাদের জন্য যাঁরা নির্ভরযোগ্য এবং খরচ কার্যকর তাপ স্থানান্তর সমাধান খুঁজছেন,দীর্ঘমেয়াদী অপারেশন স্থিতিশীলতা নিশ্চিত করার সময় তাপীয় কর্মক্ষমতা সর্বাধিকীকরণের জন্য এমবেডেড তামার ফিনড টিউবগুলি সবচেয়ে কার্যকর বিকল্পগুলির মধ্যে একটি।.
