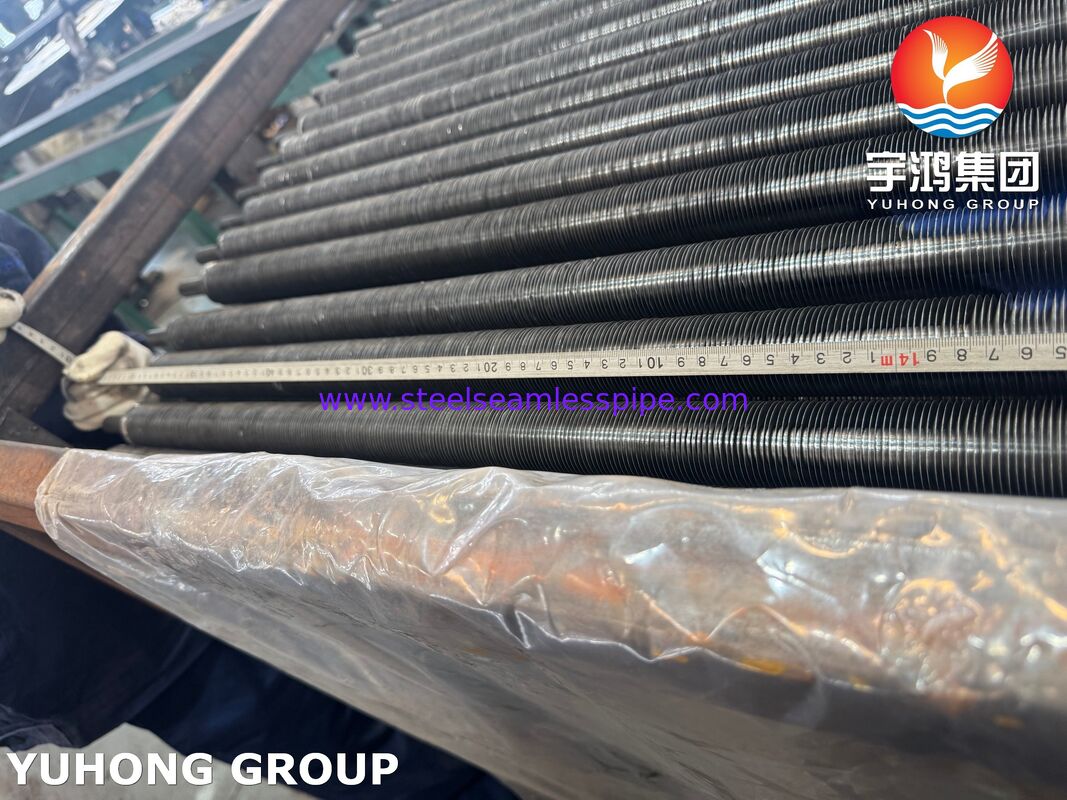

এল-টাইপ ওল্ড ফিনড টিউব (এএসএমই এসএ 179 স্টিল টিউব AL1060 অ্যালুমিনিয়াম ফিন সহ)
পণ্যের সংক্ষিপ্ত বিবরণ
L-Type Wound Fined Tube হল কম থেকে মাঝারি তাপমাত্রার বায়ু-শীতল তাপ এক্সচেঞ্জার, কনডেন্সার, তেল কুলার,এবং শিল্প শীতল সিস্টেম. একটি ASME SA179 seamless কার্বন ইস্পাত নল এবং উচ্চ বিশুদ্ধতা AL1060 অ্যালুমিনিয়াম ফিন স্ট্রিপ ব্যবহার করে নির্মিত,এই ফিনিং টিউব চমৎকার যান্ত্রিক নির্ভরযোগ্যতা বজায় রেখে বাহ্যিক তাপ স্থানান্তর এলাকা একটি উল্লেখযোগ্য বৃদ্ধি প্রদান করে.
ফিনটি যান্ত্রিকভাবে "এল" প্রোফাইলের আকারে গঠিত হয় এবং নিয়ন্ত্রিত চাপের অধীনে টিউব পৃষ্ঠের চারপাশে হেলিক্যালভাবে ঘূর্ণায়মান হয়। ফিনের পাটি টিউবটি ঘিরে শক্তভাবে আবৃত হয়,ধাতু থেকে ধাতুতে ক্রমাগত যোগাযোগ তৈরি করা যা দক্ষ তাপ স্থানান্তরকে উৎসাহিত করেউপরন্তু, ওভারল্যাপিং ফিন পা আংশিকভাবে বায়ুমণ্ডলীয় এক্সপোজার থেকে টিউব পৃষ্ঠ রক্ষা করে, উপযুক্ত অপারেটিং অবস্থার অধীনে বাহ্যিক ক্ষয় হ্রাস করতে সাহায্য করে।
তার অর্থনৈতিক নির্মাণ এবং প্রমাণিত পারফরম্যান্সের কারণে, এল-টাইপ রোলড ফিনড টিউব বায়ু-শীতল তাপ স্থানান্তর সরঞ্জামগুলিতে সর্বাধিক ব্যবহৃত ফিনড টিউব কনফিগারেশনগুলির মধ্যে একটি।
মূল বৈশিষ্ট্য
- উচ্চ তাপীয় দক্ষতা বাড়ানো বাহ্যিক পৃষ্ঠতল দ্বারা।
- AL1060 অ্যালুমিনিয়াম ফিন উপাদান থেকে চমৎকার তাপ পরিবাহিতা।
- বড় আকারের তাপ এক্সচেঞ্জার প্রকল্পের জন্য অর্থনৈতিক নকশা।
- হালকা ওজন নির্মাণ সামগ্রিক সরঞ্জাম ওজন হ্রাস করে।
- ক্রমাগত ফিন-টু-টিউব যোগাযোগ তাপ স্থানান্তর কর্মক্ষমতা উন্নত করে।
- বায়ুমণ্ডলীয় এক্সপোজার থেকে টিউব পৃষ্ঠের আংশিক সুরক্ষা।
- নিম্ন ও মাঝারি অপারেটিং তাপমাত্রার জন্য উপযুক্ত।
- অভিন্ন ফিনিং জ্যামিতি ধারাবাহিক কর্মক্ষমতা নিশ্চিত করে।
- বিভিন্ন তাপ এক্সচেঞ্জার ডিজাইনে সহজ একীকরণ।
- কাস্টমাইজড আকার এবং ফিন কনফিগারেশনে পাওয়া যায়।
উত্পাদন পদ্ধতি
এল-টাইপ ওয়াইন্ড ফিনড টিউবগুলি বেস টিউবের বাইরের পৃষ্ঠের চারপাশে যান্ত্রিকভাবে একটি প্রি-ফর্মযুক্ত অ্যালুমিনিয়াম স্ট্রিপ মোড়ানো দ্বারা উত্পাদিত হয়।অ্যালুমিনিয়াম স্ট্রিপটি এল-প্রোফাইলের আকৃতির, এবং পাইপ প্রাচীরের সাথে ঘনিষ্ঠ যোগাযোগ অর্জন করার জন্য ফিন ফুটটি টানতে টানতে বাঁকানো হয়।
সিলাইড ফিনড টিউবগুলির বিপরীতে, উচ্চ তাপমাত্রা যোগদানের প্রক্রিয়া জড়িত নয়, স্টিল টিউব এবং অ্যালুমিনিয়াম ফিন উভয়েরই মূল ধাতুবিদ্যা বৈশিষ্ট্যগুলি সংরক্ষণ করে।
উৎপাদন প্রক্রিয়া নিম্নলিখিতগুলি প্রদান করেঃ
- ক্রমাগত ফিন পিচ
- অভিন্ন পালকের উচ্চতা
- স্থিতিশীল ফিন সংযুক্তি
- চমৎকার মাত্রিক নির্ভুলতা
- নির্ভরযোগ্য তাপীয় কর্মক্ষমতা
- মসৃণ বাহ্যিক ফিন পৃষ্ঠ
সাধারণ অ্যাপ্লিকেশন
বায়ু শীতল তাপ এক্সচেঞ্জার (এসিএইচই)
প্রক্রিয়া শিল্পে নিম্ন এবং মাঝারি তাপমাত্রা শীতল দায়িত্বের জন্য আদর্শ যেখানে বায়ু পাশের উন্নত তাপ স্থানান্তর প্রয়োজন।
বাষ্প কনডেনসার
কার্যকর ঘনীভবন এবং তাপ প্রত্যাখ্যানের জন্য বর্ধিত পৃষ্ঠতল সরবরাহ করে।
তেল শীতল সিস্টেম
ঠান্ডা করার জন্য উপযুক্তঃ
- তৈলাক্তকরণ তেল
- হাইড্রোলিক তেল
- কম্প্রেসার তেল
- শিল্প প্রক্রিয়া তরল
এইচভিএসি এবং রেফ্রিজারেশন সরঞ্জাম
বাণিজ্যিক এবং শিল্প শীতল সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয় যা দক্ষ তাপ অপসারণের প্রয়োজন।
শিল্প প্রক্রিয়া শীতলকরণ
নিম্নলিখিত ক্ষেত্রে প্রয়োগ করা হয়ঃ
- পেট্রোকেমিক্যাল প্ল্যান্ট
- রাসায়নিক প্রক্রিয়াকরণ সুবিধা
- বিদ্যুৎ উৎপাদন কেন্দ্র
- খাদ্য প্রক্রিয়াকরণ শিল্প
- উত্পাদন কার্যক্রম
স্ট্যান্ডার্ড টেকনিক্যাল স্পেসিফিকেশন
| প্যারামিটার |
সাধারণ পরিসীমা |
| বেস টিউব উপাদান |
ASME SA179 সিউমহীন কার্বন ইস্পাত |
| ফিনের উপাদান |
আলমিনিয়াম AL1060 |
| টিউব বাইরের ব্যাসার্ধ |
15.88 মিমি ∙ 50.8 মিমি (5/8" ∙ 2") |
| টিউব প্রাচীর বেধ |
1.২৪ মিমি ∙ ৪.১১ মিমি |
| টিউব দৈর্ঘ্য |
১৮০০০ মিমি পর্যন্ত |
| ফিন উচ্চতা |
৭ মিমি ∙ ১৬ মিমি |
| ফিনের বেধ |
0.২৫ মিমি ∙ ০.৪০ মিমি |
| ফিন পিচ |
2.0 মিমি ∙ 5.0 মিমি |
| ফিন ঘনত্ব |
৫ ∙ ১৩ ফিন প্রতি ইঞ্চি (এফপিআই) |
| অপারেটিং তাপমাত্রা পরিসীমা |
১৫০°সি পর্যন্ত ১৮০°সি পর্যন্ত |
| ফিন টাইপ |
এল-টাইপ রান ফিন |
| উৎপাদন মান |
গ্রাহক স্পেসিফিকেশন / ইন্ডাস্ট্রি স্ট্যান্ডার্ড |
প্রকল্পের প্রয়োজনীয়তা অনুযায়ী কাস্টম ফিন জ্যামিতি এবং টিউব মাত্রা সরবরাহ করা যেতে পারে।
ASME SA179 টিউব রাসায়নিক গঠন
| উপাদান |
রচনা (%) |
| কার্বন (সি) |
≤ ০18 |
| ম্যাঙ্গানিজ (Mn) |
0.২৭.০।63 |
| ফসফরাস (পি) |
≤ ০035 |
| সালফার (S) |
≤ ০035 |
নিম্ন কার্বন ইস্পাত রচনা চমৎকার তাপ পরিবাহিতা, গঠনযোগ্যতা এবং ওয়েল্ডযোগ্যতা প্রদান করে, এটি তাপ এক্সচেঞ্জার পরিষেবা জন্য উপযুক্ত করে তোলে।
ASME SA179 যান্ত্রিক বৈশিষ্ট্য
| সম্পত্তি |
ন্যূনতম মূল্য |
| টান শক্তি |
৩২৫ এমপিএ |
| ফলন শক্তি |
১৮০ এমপিএ |
| লম্বা |
৩৫% |
| কঠোরতা |
এএসএমইর প্রয়োজনীয়তা অনুযায়ী |
এই বৈশিষ্ট্যগুলি স্বাভাবিক অপারেটিং অবস্থার অধীনে নির্ভরযোগ্য কাঠামোগত কর্মক্ষমতা নিশ্চিত করে।
AL1060 অ্যালুমিনিয়াম ফিন রাসায়নিক গঠন
| উপাদান |
রচনা (%) |
| অ্যালুমিনিয়াম (Al) |
≥ ৯৯60 |
| সিলিকন (Si) |
≤ ০25 |
| লোহা (Fe) |
≤ ০35 |
| তামা (Cu) |
≤ ০05 |
| ম্যাঙ্গানিজ (Mn) |
≤ ০03 |
| ম্যাগনেসিয়াম (এমজি) |
≤ ০03 |
| জিংক (Zn) |
≤ ০05 |
| টাইটানিয়াম (টিআই) |
≤ ০03 |
অ্যালুমিনিয়ামের উচ্চ বিশুদ্ধতা ব্যতিক্রমী তাপ পরিবাহিতা এবং চমৎকার ফিন-ফর্মিং বৈশিষ্ট্যগুলিতে অবদান রাখে।
AL1060 যান্ত্রিক বৈশিষ্ট্য
| সম্পত্তি |
সাধারণ মূল্য |
| টান শক্তি |
৬০ ∙ ১১০ এমপিএ |
| ফলন শক্তি |
≥ ২০ এমপিএ |
| লম্বা |
≥ ২০% |
| তাপ পরিবাহিতা |
প্রায় ২৩০ W/m·K |
এই বৈশিষ্ট্যগুলি রাইপিং প্রক্রিয়া চলাকালীন নমনীয়তা বজায় রেখে দক্ষ তাপ স্থানান্তর সক্ষম করে।

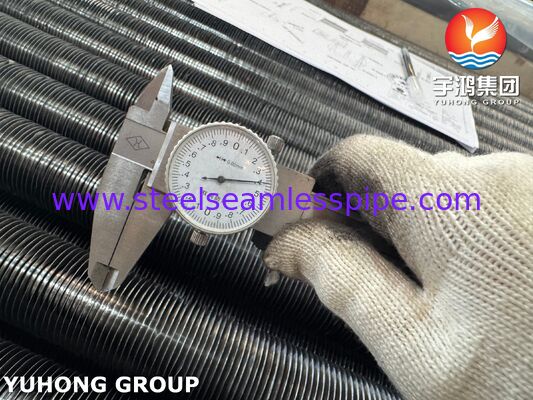

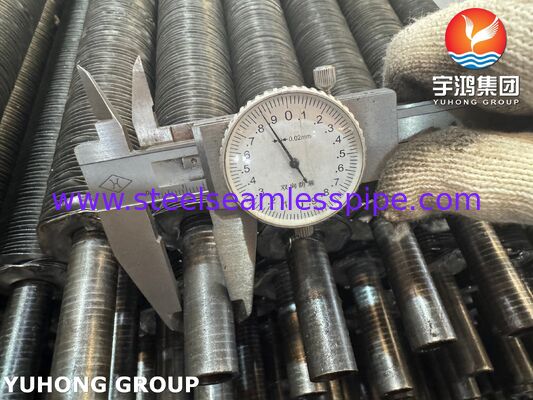

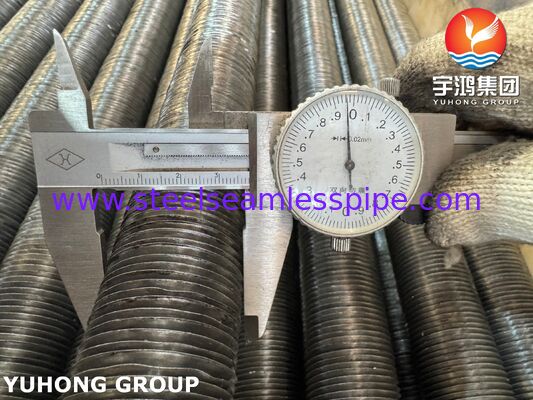

পরিদর্শন ও গুণমান নিশ্চিতকরণ
প্রতিটি এল-টাইপ রোলড ফিনড টিউব পণ্যের ধারাবাহিকতা এবং নির্ভরযোগ্যতা নিশ্চিত করার জন্য পুরো উত্পাদন সময় কঠোর পরিদর্শন পদ্ধতির মধ্য দিয়ে যায়।
কাঁচামাল পরিদর্শন
- মিল টেস্ট সার্টিফিকেট যাচাইকরণ
- উপাদান ট্র্যাকযোগ্যতা পর্যালোচনা
- রাসায়নিক রচনা যাচাইকরণ
- পিএমআই টেস্টিং অনুরোধের ভিত্তিতে উপলব্ধ
মাত্রিক পরিদর্শন
- টিউব বাইরের ব্যাসের পরিমাপ
- প্রাচীরের বেধ যাচাইকরণ
- ফিন উচ্চতা পরিদর্শন
- ফিন পিচ যাচাইকরণ
- দৈর্ঘ্য সহনশীলতা পরিমাপ
- সরলতা পরীক্ষা
যান্ত্রিক পরীক্ষা
- টান পরীক্ষা
- সমতলতা পরীক্ষা
- সম্প্রসারণ পরীক্ষা
- ফিন ওয়ালিং অখণ্ডতা মূল্যায়ন
অ-ধ্বংসাত্মক পরীক্ষা
- এডি বর্তমান পরীক্ষা
- হাইড্রোস্ট্যাটিক চাপ পরীক্ষা
- নিউম্যাটিক ফুটো পরীক্ষা (যদি নির্দিষ্ট করা হয়)
- পৃষ্ঠের ত্রুটি পরীক্ষা
দৃষ্টি পরীক্ষা
- ফিন অভিন্নতা পরিদর্শন
- পৃষ্ঠের সমাপ্তির মূল্যায়ন
- ফিন সংযুক্তি যাচাইকরণ
- প্যাকেজিং পরিদর্শন
তৃতীয় পক্ষের পরিদর্শন
স্বাধীন পরিদর্শন পরিষেবাগুলি আন্তর্জাতিকভাবে স্বীকৃত সংস্থা যেমন এসজিএস, টিইউভি, ব্যুরো ভেরিটাস, ইন্টারটেক এবং লয়েড'স রেজিস্টারের মাধ্যমে ব্যবস্থা করা যেতে পারে।
এল-টাইপ ওল্ড ফিনড টিউবগুলির সুবিধা
খালি টিউবগুলির তুলনায়, এল-টাইপ রানড ফিনড টিউবগুলি অফার করেঃ
- উল্লেখযোগ্যভাবে বৃহত্তর তাপ স্থানান্তর এলাকা
- উন্নত তাপীয় দক্ষতা
- এক্সচেঞ্জার পদচিহ্ন হ্রাস
- সামগ্রিক সরঞ্জাম খরচ কম
- হালকা ওজন নির্মাণ
- নিম্ন তাপমাত্রা অ্যাপ্লিকেশনগুলিতে প্রমাণিত নির্ভরযোগ্যতা
- অর্থনৈতিক উত্পাদন প্রক্রিয়া
এই সুবিধাগুলি এল-টাইপ রোলড ফিনড টিউবগুলিকে ব্যয়বহুল তাপ স্থানান্তর উন্নত করার প্রয়োজন প্রকল্পগুলির জন্য একটি চমৎকার পছন্দ করে তোলে।
প্যাকেজিং এবং ডেলিভারি
পরিবহন এবং সঞ্চয়স্থানের সময় ফিনের ক্ষতি রোধ করার জন্য, পণ্যগুলি রপ্তানি-গ্রেড সুরক্ষা প্যাকেজিং ব্যবহার করে সরবরাহ করা হয়, যার মধ্যে রয়েছেঃ
- নৌবাহিনীর জন্য উপযুক্ত কাঠের বাক্স
- ইস্পাত ফ্রেমযুক্ত বান্ডিল
- প্রতিরক্ষামূলক স্পেসার
- টিউব শেষ সুরক্ষা ক্যাপ
- কাস্টমাইজড প্রকল্প প্যাকেজিং সমাধান
সমস্ত প্যাকেজিং পদ্ধতিগুলি শিপিং এবং সাইট হ্যান্ডলিংয়ের সময় ফিন জ্যামিতি এবং পণ্যের গুণমান সংরক্ষণের জন্য ডিজাইন করা হয়েছে।
