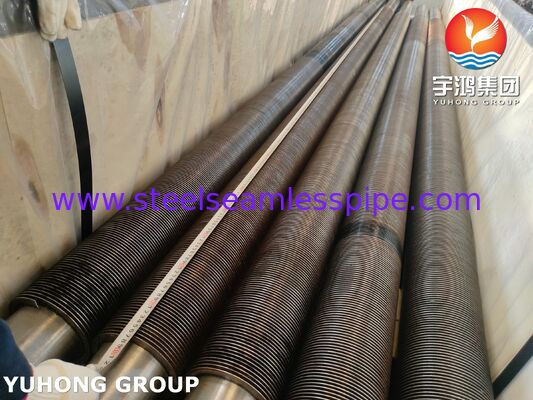

উচ্চ ফ্রিকোয়েন্সি ওয়েল্ডেড ফিনড টিউব - কার্বন ইস্পাত পাখনা সহ TP321H বেস টিউব
পণ্য পরিচিতি
উচ্চ ফ্রিকোয়েন্সি ওয়েল্ডেড (HF) ফিনড টিউবগুলি হল উচ্চ-দক্ষতা তাপ স্থানান্তর উপাদান যা ক্রমাগত ঘুরিয়ে এবং একই সাথে উচ্চ-ফ্রিকোয়েন্সি প্রতিরোধের ঢালাই ব্যবহার করে একটি বেস টিউবে একটি ফিন স্ট্রিপ ঢালাই করে তৈরি করা হয়। এই প্রক্রিয়াটি ফিলার উপাদান ছাড়াই একটি শক্তিশালী ধাতব বন্ধন তৈরি করে, যা উচ্চ-তাপমাত্রা এবং উচ্চ-চাপের পরিস্থিতিতে চমৎকার তাপ স্থানান্তর কর্মক্ষমতা, উচ্চ যান্ত্রিক শক্তি এবং নির্ভরযোগ্যতা নিশ্চিত করে।
আমাদের TP321H বেস টিউব + কার্বন ইস্পাত পাখনা HF ঢালাই করা ফিনযুক্ত টিউবগুলি কার্বন স্টিলের পাখনার সাশ্রয়ী-কার্যকর তাপ পরিবাহিতা সহ TP321H স্টেইনলেস স্টিলের উচ্চতর উচ্চ-তাপমাত্রার ক্ষয় প্রতিরোধ ক্ষমতা এবং ক্রীপ শক্তিকে একত্রিত করে। তারা শিল্প পরিবেশ দাবি করার জন্য আদর্শ।
পণ্য উপাদান
বেস টিউব উপাদান: ASTM A213 / A312 TP321H (উচ্চ কার্বন সামগ্রী সহ টাইটানিয়াম-স্থিতিশীল অস্টেনিটিক স্টেইনলেস স্টীল) ফিন উপাদান: কার্বন ইস্পাত (সাধারণত Q235, S235JR, বা সমতুল্য) ওয়েল্ডিং প্রক্রিয়া: উচ্চ ফ্রিকোয়েন্সি প্রতিরোধ (এফআরডাব্লু)
রাসায়নিক রচনা
বেস টিউব - TP321H
| উপাদান |
রচনা (%) |
| কার্বন (C) |
0.04 - 0.10 |
| ম্যাঙ্গানিজ (Mn) |
2.00 সর্বোচ্চ |
| ফসফরাস (P) |
সর্বোচ্চ ০.০৪৫ |
| সালফার (এস) |
0.030 সর্বোচ্চ |
| সিলিকন (Si) |
সর্বোচ্চ ১.০০ |
| ক্রোমিয়াম (Cr) |
17.0 - 20.0 |
| নিকেল (Ni) |
9.0 - 12.0 |
| টাইটানিয়াম (Ti) |
4 × (C + N) মিনিট – 0.70 সর্বোচ্চ |
| আয়রন (Fe) |
ভারসাম্য |
পাখনা - কার্বন ইস্পাত
| উপাদান |
সাধারণ রচনা (%) |
| কার্বন (C) |
0.12 - 0.20 |
| ম্যাঙ্গানিজ (Mn) |
0.30 - 0.70 |
| ফসফরাস (P) |
সর্বোচ্চ ০.০৪৫ |
| সালফার (এস) |
সর্বোচ্চ ০.০৪৫ |
| সিলিকন (Si) |
0.30 সর্বোচ্চ |
| আয়রন (Fe) |
ভারসাম্য |
পণ্যের গঠন ও উৎপাদন প্রক্রিয়া

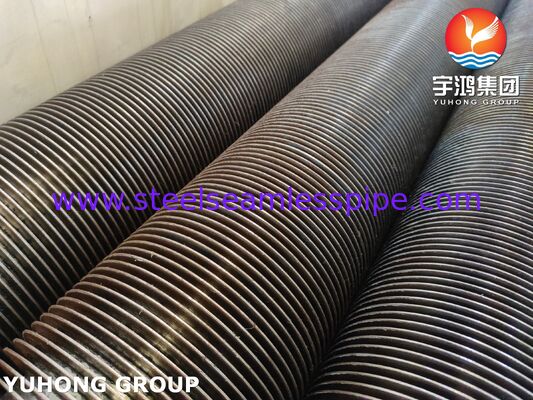

ফিনড টিউব তিনটি প্রধান অংশ নিয়ে গঠিত:
- বেস টিউব (TP321H) — উচ্চ-তাপমাত্রার শক্তি, অক্সিডেশন প্রতিরোধের, এবং জারা প্রতিরোধের প্রদান করে।
- পাখনা (কার্বন ইস্পাত) — বর্ধিত সংবহনশীল তাপ স্থানান্তরের জন্য বাহ্যিক পৃষ্ঠের ক্ষেত্রফল উল্লেখযোগ্যভাবে বৃদ্ধি করুন।
- ওয়েল্ড সীম — উচ্চ ফ্রিকোয়েন্সি রেজিস্ট্যান্স ওয়েল্ডিং দ্বারা গঠিত, একটি অবিচ্ছিন্ন হেলিকাল ধাতব বন্ধন তৈরি করে।
উত্পাদন প্রক্রিয়া: কার্বন ইস্পাত পাখনার স্ট্রিপটি ঘূর্ণায়মান TP321H বেস টিউবের চারপাশে হেলেলিভাবে ক্ষতবিক্ষত হয় যখন উচ্চ-ফ্রিকোয়েন্সি কারেন্ট যোগাযোগ বিন্দুতে তাপকে কেন্দ্রীভূত করে। ফোর্জ চাপ ন্যূনতম তাপ-আক্রান্ত অঞ্চলের সাথে একটি শক্তিশালী বন্ধন তৈরি করে, যার ফলে উচ্চ জোড়ের অখণ্ডতা এবং চমৎকার তাপীয় কর্মক্ষমতা পাওয়া যায়।
মাত্রা এবং সহনশীলতা
সাধারণ ব্যাপ্তি (কাস্টম আকার উপলব্ধ):

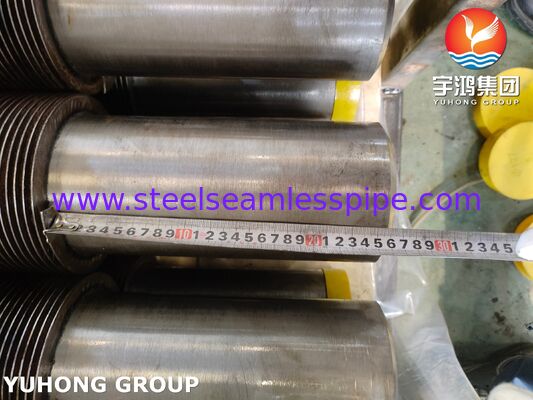

- বেস টিউব ওডি: 25 মিমি - 219 মিমি

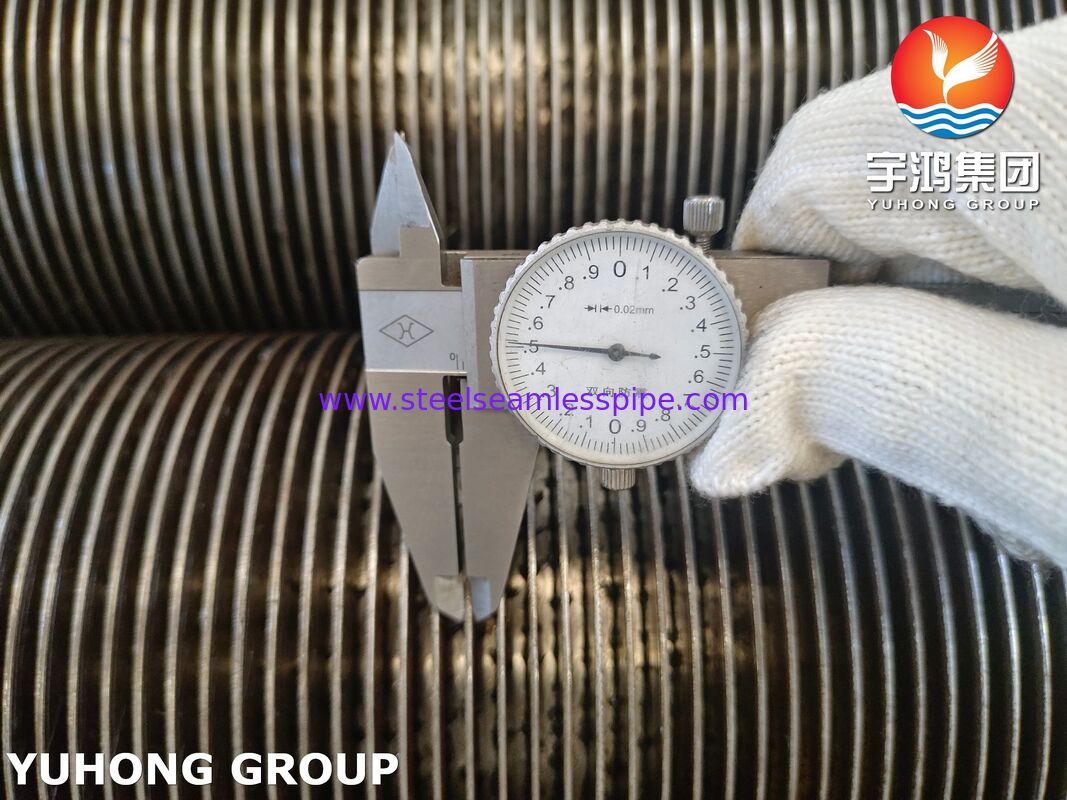

- পাখনার উচ্চতা: 10 মিমি - 25 মিমি
- পাখনার বেধ: 0.8 মিমি - 2.0 মিমি
- ফিন পিচ (ঘনত্ব): 8 - 20 ফিন প্রতি ইঞ্চি (FPI)
- টিউব দৈর্ঘ্য: 24 মিটার পর্যন্ত
ডাইমেনশনাল টলারেন্স (রেফারেন্স ASME / ইন্ডাস্ট্রি স্ট্যান্ডার্ড):
| প্যারামিটার |
সহনশীলতা পরিসীমা |
| বেস টিউব OD |
± 0.75% বা ± 0.5 মিমি |
| প্রাচীর বেধ |
± 10% বা ± 0.2 মিমি |
| পাখনার উচ্চতা |
± 0.75 মিমি |
| ফিন পিচ |
প্রতি মিটারে ± 1 পাখনা |
| সরলতা |
≤ 2 মিমি প্রতি মিটার |
| দৈর্ঘ্য |
± 5 মিমি (দৈর্ঘ্যে কাটা) |
কর্মক্ষমতা সুবিধা
- চমৎকার উচ্চ-তাপমাত্রা প্রতিরোধ: TP321H বেস টিউব 800°C+ পর্যন্ত উচ্চতর ক্রীপ এবং স্ট্রেস-ফাটল শক্তি সরবরাহ করে।
- শক্তিশালী ধাতব বন্ধন: এইচএফ ওয়েল্ডিং কোনো ফাঁক ছাড়াই প্রায় 100% বন্ধন দক্ষতা প্রদান করে, দীর্ঘ পরিষেবা জীবন নিশ্চিত করে।
- উচ্চ তাপ স্থানান্তর দক্ষতা: বর্ধিত পৃষ্ঠ এলাকা (8-12 বার বেয়ার টিউব পর্যন্ত) এবং অপ্টিমাইজড ফিন জ্যামিতি অশান্ত প্রবাহকে উৎসাহিত করে।
- জারা এবং জারণ প্রতিরোধ: টাইটানিয়ামের সাথে TP321H স্থিতিশীলতা কার্বাইড বৃষ্টিপাত এবং আন্তঃগ্রানুলার জারা প্রতিরোধ করে।
- খরচ দক্ষতা: কার্বন ইস্পাত পাখনা কর্মক্ষমতা বজায় রাখার সময় সামগ্রিক উপাদান খরচ কমায়.
- যান্ত্রিক শক্তি: তাপীয় সাইক্লিং, কম্পন এবং উচ্চ-চাপের পরিবেশ সহ্য করে।
বিস্তারিত আবেদন ক্ষেত্র
এই TP321H/CS HF ফিনড টিউবগুলি ব্যাপকভাবে ব্যবহৃত হয়:
- পাওয়ার জেনারেশন: বয়লার, ইকোনোমাইজার, সুপারহিটার, এইচআরএসজি (হিট রিকভারি স্টিম জেনারেটর)
- পেট্রোকেমিক্যাল এবং পরিশোধন: ফায়ারড হিটার, বর্জ্য তাপ পুনরুদ্ধার ইউনিট, এয়ার কুলার
- রাসায়নিক প্রক্রিয়াকরণ: উচ্চ-তাপমাত্রা তাপ এক্সচেঞ্জার
- ইস্পাত ও ধাতুবিদ্যা: চুল্লি এবং বর্জ্য তাপ বয়লার পুনরায় গরম করা
- সিমেন্ট এবং জ্বাল দেওয়া: ভাটা নিষ্কাশন গ্যাস তাপ পুনরুদ্ধার সিস্টেম
- সামুদ্রিক এবং অফশোর: নিষ্কাশন গ্যাস ইকোনোমাইজার
আমাদের সুবিধা এবং অভিজ্ঞতা
উচ্চ-ফ্রিকোয়েন্সি ওয়েল্ডেড ফিনড টিউব তৈরি এবং রপ্তানি করার 15 বছরেরও বেশি অভিজ্ঞতার সাথে, আমরা সমালোচনামূলক উচ্চ-তাপমাত্রার অ্যাপ্লিকেশনের জন্য স্টেইনলেস স্টীল বেস + কার্বন ইস্পাত পাখনার সমন্বয়ে বিশেষজ্ঞ।
আমাদের সুবিধার মধ্যে রয়েছে:
- কঠোর প্রক্রিয়া নিয়ন্ত্রণের সাথে উন্নত স্বয়ংক্রিয় এইচএফ ঢালাই উৎপাদন লাইন।
- সম্পূর্ণ উপাদান ট্রেসেবিলিটি এবং তৃতীয় পক্ষের পরিদর্শন (SGS, BV, TUV)।
- নির্দিষ্ট অপারেটিং অবস্থার (তাপমাত্রা, চাপ, মিডিয়া) উপর ভিত্তি করে কাস্টম নকশা সমর্থন।
- প্রিমিয়াম ইউরোপীয়/ইউএসএ মানের মানগুলির সাথে মিলিত প্রতিযোগিতামূলক মূল্য।
- দ্রুত ডেলিভারি এবং বিশ্বস্ত লজিস্টিক।
আমরা সফলভাবে দক্ষিণ-পূর্ব এশিয়া, মধ্যপ্রাচ্য এবং ইউরোপের বিদ্যুৎকেন্দ্র এবং পেট্রোকেমিক্যাল প্রকল্পগুলিতে হাজার হাজার টন TP321H/CS ফিনড টিউব সরবরাহ করেছি, সন্তুষ্ট ক্লায়েন্টদের কাছ থেকে ধারাবাহিকভাবে পুনরাবৃত্তি অর্ডার অর্জন করেছি।
আপনার তাপ স্থানান্তর সিস্টেম অপ্টিমাইজ করতে প্রস্তুত? বিস্তারিত প্রযুক্তিগত উদ্ধৃতি, অঙ্কন এবং নমুনার জন্য আজ আমাদের সাথে যোগাযোগ করুন।
