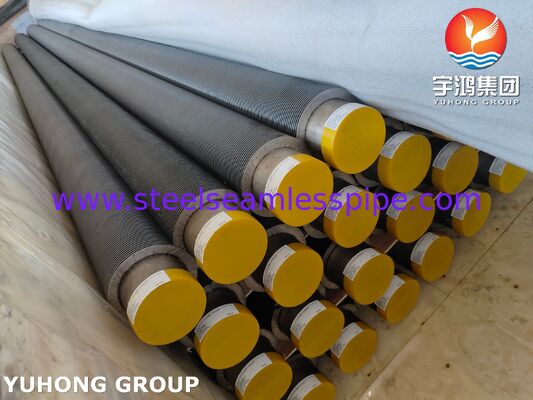

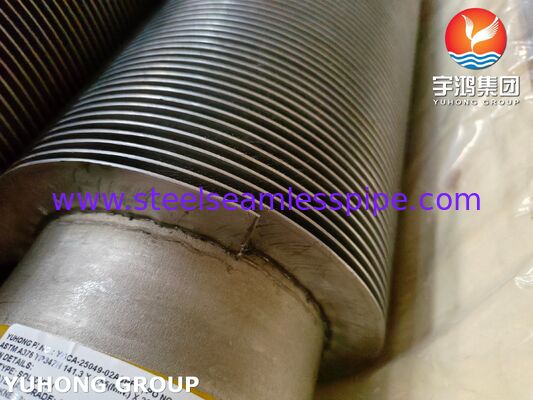

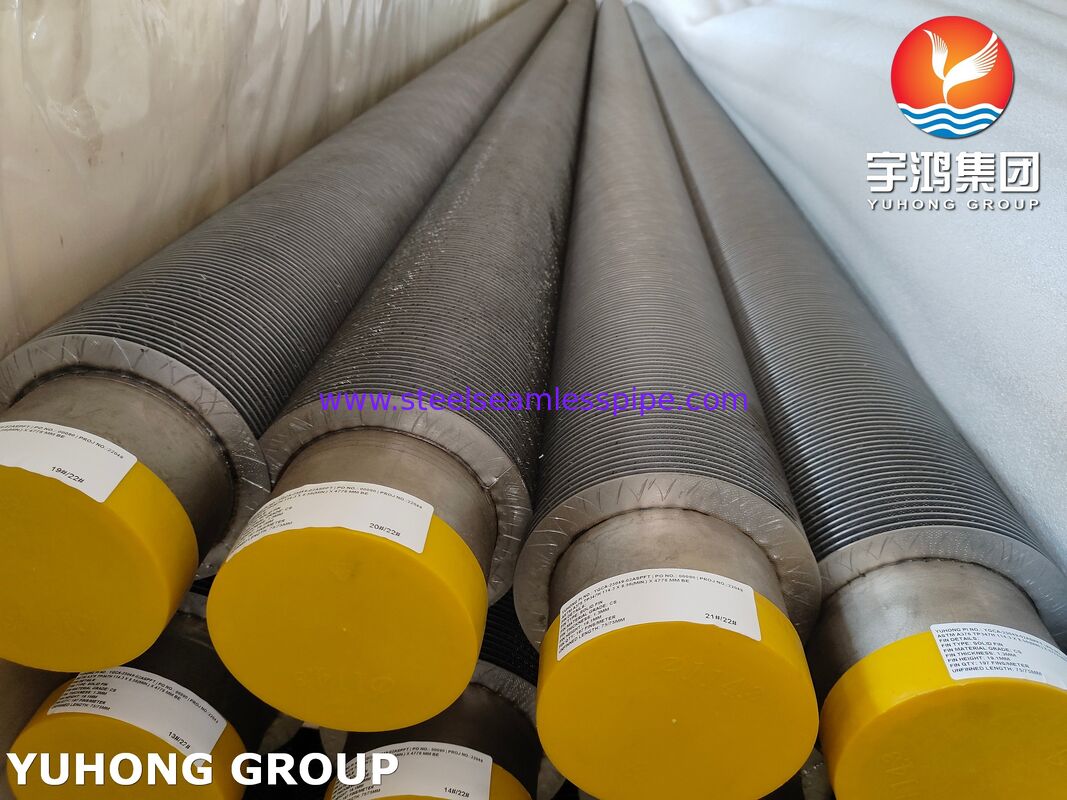

পাওয়ার প্ল্যান্টের জন্য উচ্চ-ফ্রিকোয়েন্সি ওয়েল্ডেড ফিনড টিউব – TP347H
পণ্যের সংক্ষিপ্ত বিবরণ
আমাদের পাওয়ার প্ল্যান্টের জন্য উচ্চ-ফ্রিকোয়েন্সি ওয়েল্ডেড ফিনড টিউব উচ্চ-তাপমাত্রার বয়লার, হিট-রিকভারি, সুপারহিটার, রিহিটার, ইকোনোমাইজার এবং অন্যান্য তাপ-শক্তি অ্যাপ্লিকেশনের জন্য ডিজাইন করা হিট-ট্রান্সফার উপাদান। TP347H অস্টেনিটিক স্টেইনলেস স্টিল টিউব উপাদান দিয়ে তৈরি, এই ফিনড টিউবগুলি অবিচ্ছিন্নভাবে ওয়েল্ড করা ফিনের মাধ্যমে উন্নত হিট-ট্রান্সফার পৃষ্ঠের সাথে স্থিতিশীল স্টেইনলেস স্টিলের চমৎকার উচ্চ-তাপমাত্রার শক্তি এবং ক্ষয় প্রতিরোধ ক্ষমতাকে একত্রিত করে।
TP347H হল একটি নিওবিয়াম-স্থিতিশীল অস্টেনিটিক স্টেইনলেস স্টিল যা উচ্চ-তাপমাত্রার পরিষেবার জন্য তৈরি করা হয়েছে। এর স্থিতিশীল রসায়ন সংবেদনশীলতার সাথে সম্পর্কিত ইন্টারগ্রানুলার ক্ষয়ের ঝুঁকি কমাতে সাহায্য করে, যখন এর উচ্চ ক্রোমিয়াম এবং নিকেল উপাদান অক্সিডেশন এবং ক্ষয়কারী পরিবেশের বিরুদ্ধে ভাল প্রতিরোধ ক্ষমতা প্রদান করে। TP347H বিশেষভাবে উপযুক্ত যেখানে টিউবগুলি দীর্ঘ সময়ের জন্য উচ্চ তাপমাত্রার সংস্পর্শে আসে।
পাওয়ার-প্ল্যান্ট হিট-ট্রান্সফার সরঞ্জামগুলিতে, ফিনড নির্মাণ একই ব্যাসের একটি সাধারণ টিউবের তুলনায় বাহ্যিক হিট-ট্রান্সফার এলাকাকে উল্লেখযোগ্যভাবে বৃদ্ধি করে। এটি সরঞ্জাম ডিজাইনারদের একটি আরও কমপ্যাক্ট হিটিং পৃষ্ঠের সাথে প্রয়োজনীয় তাপীয় কার্যকারিতা অর্জন করতে দেয়, যখন উচ্চ-ফ্রিকোয়েন্সি ওয়েল্ডিং প্রক্রিয়া ফিন এবং টিউবের মধ্যে একটি অবিচ্ছিন্ন এবং যান্ত্রিকভাবে শক্তিশালী সংযোগ সরবরাহ করে।
প্রযুক্তিগত নোট: TP347H সাধারণত ASTM A213 এর অধীনে সিমলেস বয়লার/সুপারহিটার/হিট-এক্সচেঞ্জার টিউবিং এবং ASTM A249 এর অধীনে ওয়েল্ডেড অস্টেনিটিক বয়লার, সুপারহিটার, হিট-এক্সচেঞ্জার এবং কনডেনসার টিউবিং এর জন্য নির্দিষ্ট করা হয়। সঠিক টিউব স্ট্যান্ডার্ড, ফিন উপাদান, মাত্রা এবং ওয়েল্ডিং প্রয়োজনীয়তা গ্রাহকের প্রকল্পের স্পেসিফিকেশনের বিপরীতে নিশ্চিত করা উচিত।
মূল সুবিধা
- উচ্চ-তাপমাত্রার কর্মক্ষমতা: TP347H চাহিদাযুক্ত উচ্চ-তাপমাত্রার পরিষেবার জন্য ডিজাইন করা হয়েছে এবং ভাল ক্রিপ এবং অক্সিডেশন প্রতিরোধ ক্ষমতা প্রদান করে।
- চমৎকার ক্ষয় প্রতিরোধ ক্ষমতা: ক্রোমিয়াম-নিকেল অস্টেনিটিক স্টেইনলেস স্টিল অনেক উচ্চ-তাপমাত্রার ক্ষয়কারী পরিবেশের বিরুদ্ধে শক্তিশালী প্রতিরোধ ক্ষমতা প্রদান করে।
- নিওবিয়াম স্থিতিশীলতা: স্থিতিশীল রচনা দীর্ঘ সময় ধরে উচ্চ তাপমাত্রার সংস্পর্শে সংবেদনশীলতার বিরুদ্ধে প্রতিরোধ ক্ষমতা উন্নত করতে সাহায্য করে।
- উচ্চ হিট-ট্রান্সফার দক্ষতা: ফিনগুলি সাধারণ টিউবের চেয়ে উল্লেখযোগ্যভাবে বেশি বাহ্যিক পৃষ্ঠ এলাকা সরবরাহ করে।
- অবিচ্ছিন্ন ফিন-টু-টিউব সংযুক্তি: উচ্চ-ফ্রিকোয়েন্সি ওয়েল্ডিং টিউব দৈর্ঘ্য বরাবর একটি সামঞ্জস্যপূর্ণ বন্ধন তৈরি করে।
- কম্প্যাক্ট হিট এক্সচেঞ্জারের জন্য উপযুক্ত: বর্ধিত পৃষ্ঠ এলাকা প্রয়োজনীয় হিট-ট্রান্সফার পৃষ্ঠের পদচিহ্ন কমাতে পারে।
- ভাল যান্ত্রিক অখণ্ডতা: সঠিকভাবে নিয়ন্ত্রিত ফিন ওয়েল্ডিং ফিন এবং টিউবের মধ্যে ফাঁক কমিয়ে দেয় যা অন্যথায় তাপীয় প্রতিরোধ ক্ষমতা বাড়াতে পারে।
- পাওয়ার-জেনারেশন উপযোগিতা: বয়লার, সুপারহিটার, রিহিটার, বর্জ্য-তাপ পুনরুদ্ধার সরঞ্জাম এবং অন্যান্য উচ্চ-তাপমাত্রার হিট-ট্রান্সফার সিস্টেমের জন্য উপযুক্ত।
পাওয়ার প্ল্যান্টে সাধারণ অ্যাপ্লিকেশন
TP347H উচ্চ-ফ্রিকোয়েন্সি ওয়েল্ডেড ফিনড টিউব বিভিন্ন পাওয়ার-জেনারেশন হিট-ট্রান্সফার অ্যাপ্লিকেশনের জন্য সরবরাহ করা যেতে পারে, যার মধ্যে রয়েছে:
1. সুপারহিটার
সুপারহিটার বিভাগগুলি উচ্চ তাপমাত্রায় কাজ করে এবং ভাল অক্সিডেশন প্রতিরোধ ক্ষমতা, ক্রিপ শক্তি এবং দীর্ঘমেয়াদী মাত্রিক স্থিতিশীলতা সহ টিউবিং প্রয়োজন। TP347H নির্বাচিত উচ্চ-তাপমাত্রার সুপারহিটার অ্যাপ্লিকেশনের জন্য উপযুক্ত।
2. রিহিটার
রিহিটার টিউবগুলি উচ্চ-তাপমাত্রার বাষ্প এবং দহন-গ্যাস পরিবেশের বারবার সংস্পর্শে আসে। TP347H এর উচ্চ-তাপমাত্রার ক্ষমতা এবং বর্ধিত ফিনড পৃষ্ঠ এলাকার সংমিশ্রণ তাপ পুনরুদ্ধার এবং বাষ্প-তাপমাত্রা নিয়ন্ত্রণের জন্য একটি কার্যকর সমাধান সরবরাহ করতে পারে।
3. ইকোনোমাইজার
ফিনড টিউবগুলি একটি ইকোনোমাইজারের গ্যাস পাশের হিট-ট্রান্সফার পৃষ্ঠ এলাকা বাড়াতে পারে, নিষ্কাশন গ্যাস থেকে সংবেদনশীল তাপ পুনরুদ্ধার করতে এবং সামগ্রিক বয়লার দক্ষতা উন্নত করতে সাহায্য করে। উপাদান নির্বাচন প্রকৃত গ্যাস তাপমাত্রা, ক্ষয় অবস্থা, ডিউ-পয়েন্ট বিবেচনা এবং নকশা প্রয়োজনীয়তার উপর ভিত্তি করে হওয়া উচিত।
4. বর্জ্য তাপ পুনরুদ্ধার সিস্টেম
উচ্চ-ফ্রিকোয়েন্সি ওয়েল্ডেড ফিনড টিউবগুলি বর্জ্য তাপ বয়লার এবং হিট-রিকভারি সরঞ্জামগুলিতে ব্যবহার করা যেতে পারে যেখানে উচ্চ গ্যাস-পাশের হিট-ট্রান্সফার দক্ষতা এবং নির্ভরযোগ্য টিউব-ফিন সংযুক্তি প্রয়োজন।
5. বয়লার হিট-রিকভারি বিভাগ
প্রযুক্তিটি নির্বাচিত হিট-রিকভারি বিভাগগুলিতে প্রযোজ্য যেখানে সামগ্রিক সরঞ্জামের আকার আনুপাতিকভাবে বৃদ্ধি না করে হিট-ট্রান্সফার এলাকা বৃদ্ধি করা প্রয়োজন।
উৎপাদন প্রক্রিয়া
আমাদের উচ্চ-ফ্রিকোয়েন্সি ওয়েল্ডেড ফিনড টিউবগুলি নিয়ন্ত্রিত টিউব প্রস্তুতি, ফিন গঠন, উচ্চ-ফ্রিকোয়েন্সি ওয়েল্ডিং, মাত্রিক নিয়ন্ত্রণ এবং চূড়ান্ত পরিদর্শন ব্যবহার করে তৈরি করা হয়।
সাধারণ উৎপাদন ক্রম অন্তর্ভুক্ত:
- টিউব প্রস্তুতি – TP347H টিউব মাত্রিক নির্ভুলতা এবং পৃষ্ঠের অবস্থার জন্য পরিদর্শন করা হয়।
- ফিন-স্ট্রিপ প্রস্তুতি – তাপমাত্রা, ক্ষয়, তাপীয় প্রসারণ এবং প্রকল্পের প্রয়োজনীয়তা অনুসারে ফিন উপাদান নির্বাচন করা হয়।
- ফিন গঠন – স্ট্রিপটি নির্দিষ্ট ফিন জ্যামিতিতে আকার দেওয়া হয়।
- উচ্চ-ফ্রিকোয়েন্সি ওয়েল্ডিং – উচ্চ-ফ্রিকোয়েন্সি বৈদ্যুতিক শক্তি ফিন-টু-টিউব ইন্টারফেসে স্থানীয় তাপ তৈরি করে, যা ফিনটিকে টিউবের সাথে অবিচ্ছিন্নভাবে ওয়েল্ড করতে দেয়।
- ওয়েল্ড পর্যবেক্ষণ – সামঞ্জস্যপূর্ণ সংযুক্তি বজায় রাখার জন্য ফ্রিকোয়েন্সি, পাওয়ার, লাইন স্পিড এবং যোগাযোগের অবস্থার মতো ওয়েল্ডিং প্যারামিটারগুলি নিয়ন্ত্রণ করা হয়।
- ফিন এবং টিউব সাইজিং – সমাপ্ত টিউবটি ফিন পিচ, উচ্চতা, অ্যালাইনমেন্ট, সোজাভাব এবং সামগ্রিক মাত্রার জন্য পরীক্ষা করা হয়।
- চূড়ান্ত পরিদর্শন এবং পরীক্ষা – সমাপ্ত পণ্যটি ক্রয় স্পেসিফিকেশন অনুসারে প্রযোজ্য মাত্রিক, ভিজ্যুয়াল, উপাদান, ওয়েল্ড-অখণ্ডতা এবং ননডেস্ট্রাকটিভ পরীক্ষাগুলির মধ্য দিয়ে যায়।
উচ্চ-ফ্রিকোয়েন্সি ওয়েল্ডিং প্রক্রিয়া ফিনড টিউবগুলির জন্য বিশেষভাবে মূল্যবান কারণ একটি অবিচ্ছিন্ন ফিন-টু-টিউব সংযোগ যান্ত্রিকভাবে সংযুক্ত ফিনগুলির চেয়ে ভাল তাপীয় পরিবাহিতা সরবরাহ করতে পারে যেখানে ফিন এবং টিউবের মধ্যে একটি এয়ার গ্যাপ তৈরি হতে পারে।
সাধারণ টিউব এবং ফিন মাত্রা
হিট-এক্সচেঞ্জার নকশার প্রয়োজনীয়তা অনুসারে মাত্রা কাস্টমাইজ করা যেতে পারে। উচ্চ-ফ্রিকোয়েন্সি ওয়েল্ডেড ফিনড টিউবগুলির জন্য সাধারণ পরিসীমা অন্তর্ভুক্ত:
| প্যারামিটার |
সাধারণ পরিসীমা |
| টিউব বাইরের ব্যাস |
12.7–63.5 মিমি |
| টিউব প্রাচীরের পুরুত্ব |
1.5–6.0 মিমি |
| সামগ্রিক টিউব দৈর্ঘ্য |
প্রায় 18 মিটার পর্যন্ত, সরঞ্জাম এবং পরিবহন প্রয়োজনীয়তার সাপেক্ষে |
| ফিন উচ্চতা |
6–25 মিমি |
| ফিন পুরুত্ব |
0.8–2.5 মিমি |
| ফিন পিচ |
প্রায় 2.0–10.0 মিমি |
| ফিনিং অনুপাত |
খালি টিউবের বাহ্যিক এলাকার প্রায় 2–10 গুণ |
| ফিন কনফিগারেশন |
সলিড, সের্রেটেড, বা অন্যান্য প্রকৌশলী প্রোফাইল |
| ফিন উপাদান |
স্টেইনলেস স্টিল, কার্বন স্টিল, লো-অ্যালয় স্টিল, বা অন্যান্য নির্দিষ্ট অ্যালয় |
এগুলি সাধারণ প্রকৌশল পরিসীমা, সর্বজনীন ASTM প্রয়োজনীয়তা নয়। চূড়ান্ত মাত্রা হিট-ট্রান্সফার গণনা, অনুমোদিত চাপ হ্রাস, গ্যাস বেগ, অপারেটিং তাপমাত্রা, তাপীয় প্রসারণ, টিউব-শীট বিন্যাস এবং গ্রাহকের অঙ্কন অনুসারে স্থাপন করা উচিত।
পাওয়ার-প্ল্যান্ট প্রকল্পগুলির জন্য, সাধারণত সরবরাহ করা টিউব আকারগুলিতে প্রায় 25.4 মিমি, 31.8 মিমি, 38.1 মিমি, 44.5 মিমি, 50.8 মিমি, এবং 63.5 মিমি বাইরের ব্যাস, প্রকল্পের প্রয়োজনীয়তার সাপেক্ষে অন্তর্ভুক্ত থাকতে পারে।
TP347H রাসায়নিক গঠন
TP347H একটি স্থিতিশীল অস্টেনিটিক স্টেইনলেস স্টিল। সাধারণ ASTM গঠনের সীমা অন্তর্ভুক্ত:
| উপাদান |
TP347H প্রয়োজনীয়তা, % |
| কার্বন (C) |
0.04–0.10 |
| ম্যাঙ্গানিজ (Mn) |
2.00 সর্বোচ্চ। |
| সিলিকন (Si) |
1.00 সর্বোচ্চ। |
| ফসফরাস (P) |
0.045 সর্বোচ্চ। |
| সালফার (S) |
0.030 সর্বোচ্চ। |
| ক্রোমিয়াম (Cr) |
17.0–19.0 |
| নিকেল (Ni) |
9.0–13.0 |
| মলিবডেনাম (Mo) |
নির্দিষ্ট করা নেই |
| নিওবিয়াম (Nb) |
8 × C সর্বনিম্ন থেকে 1.10 সর্বোচ্চ। |
| লোহা (Fe) |
ব্যালেন্স |
উপরে দেখানো TP347H গঠন TP347H টিউবিং এর জন্য সাধারণত প্রকাশিত ASTM প্রয়োজনীয়তা অনুসরণ করে।
নিওবিয়াম সংযোজন TP347H এর একটি গুরুত্বপূর্ণ বৈশিষ্ট্য। নিওবিয়াম কার্বনকে স্থিতিশীল করে এবং উচ্চ-তাপমাত্রার সংস্পর্শে ক্রোমিয়াম-কার্বাইড-সম্পর্কিত সংবেদনশীলতা কমাতে সাহায্য করে। এটি TP347H কে উচ্চ-তাপমাত্রার বয়লার এবং হিট-রিকভারি অ্যাপ্লিকেশনের জন্য আকর্ষণীয় করে তোলে।
TP347H যান্ত্রিক বৈশিষ্ট্য
TP347H টিউবিং এর জন্য সাধারণ ন্যূনতম কক্ষ-তাপমাত্রার যান্ত্রিক প্রয়োজনীয়তা অন্তর্ভুক্ত:
| বৈশিষ্ট্য |
প্রয়োজনীয়তা |
| টান শক্তি |
515 MPa ন্যূনতম। |
| ফলন শক্তি |
205 MPa ন্যূনতম। |
| 50 মিমি তে প্রসারণ |
35% ন্যূনতম। |
| কঠিনতা |
192 HBW / 200 HV সর্বোচ্চ।; 90 HRB সর্বোচ্চ। |
এই মানগুলি সাধারণত নির্দিষ্ট TP347H টিউবিং প্রয়োজনীয়তাগুলির সাথে সঙ্গতিপূর্ণ।
সমাপ্ত ফিনড টিউবের প্রকৃত যান্ত্রিক বৈশিষ্ট্যগুলি টিউব উৎপাদন অবস্থা, তাপ চিকিত্সা, ঠান্ডা কাজ, ওয়েল্ডিং প্রক্রিয়া, মাত্রা এবং প্রযোজ্য পণ্য মানের উপর নির্ভর করে।
উচ্চ-ফ্রিকোয়েন্সি ওয়েল্ডেড ফিন গুণমান
ফিন-টু-টিউব ওয়েল্ডের গুণমান একটি ফিনড হিট-ট্রান্সফার পৃষ্ঠের কর্মক্ষমতার জন্য অত্যন্ত গুরুত্বপূর্ণ। আমাদের উৎপাদন নিয়ন্ত্রণগুলি এতে মনোনিবেশ করে:
- অবিচ্ছিন্ন ফিন সংযুক্তি
- টিউব দৈর্ঘ্য বরাবর অভিন্ন ওয়েল্ডিং
- নিয়ন্ত্রিত ওয়েল্ড অনুপ্রবেশ
- সামঞ্জস্যপূর্ণ ফিন পিচ
- সঠিক ফিন উচ্চতা এবং পুরুত্ব
- কম ওয়েল্ড বিচ্ছিন্নতা
- সঠিক টিউব-টু-ফিন অ্যালাইনমেন্ট
- নিয়ন্ত্রিত তাপ ইনপুট
- ন্যূনতম তাপীয় বিকৃতি
- পর্যাপ্ত যান্ত্রিক সংযুক্তি শক্তি
উচ্চ-তাপমাত্রার পাওয়ার-প্ল্যান্ট পরিষেবার জন্য, ফিন উপাদান এবং ওয়েল্ডিং প্যারামিটারগুলি টিউব এবং ফিনের মধ্যে তাপীয় প্রসারণের পার্থক্য বিবেচনা করে নির্বাচন করা উচিত।
পরিদর্শন এবং পরীক্ষা
ক্রয় স্পেসিফিকেশন, অ্যাপ্লিকেশন এবং প্রযোজ্য টিউব মানের উপর নির্ভর করে, পরিদর্শনে অন্তর্ভুক্ত থাকতে পারে:
রাসায়নিক বিশ্লেষণ
TP347H অ্যালয় গঠন যাচাই করার জন্য পজিটিভ মেটেরিয়াল আইডেন্টিফিকেশন বা ল্যাবরেটরি রাসায়নিক বিশ্লেষণ করা যেতে পারে। PMI বিশেষ করে ক্রোমিয়াম, নিকেল এবং নিওবিয়াম-যুক্ত স্টেইনলেস-স্টিল গ্রেডগুলি নিশ্চিত করার জন্য উপযোগী।
টান পরীক্ষা
টান পরীক্ষা চূড়ান্ত টান শক্তি, ফলন শক্তি এবং প্রসারণ যাচাই করে। TP347H টিউবিং এর জন্য ASTM প্রয়োজনীয়তাগুলি ন্যূনতম কক্ষ-তাপমাত্রার যান্ত্রিক বৈশিষ্ট্য স্থাপন করে।
কঠিনতা পরীক্ষা
প্রযোজ্য স্পেসিফিকেশন অনুসারে রকওয়েল, ব্রিনেল বা ভিকার্স হার্ডনেস টেস্টিং করা যেতে পারে।
হাইড্রোলিক পরীক্ষা
প্রযোজ্য টিউবিং স্পেসিফিকেশন এবং গ্রাহকের প্রয়োজনীয়তা অনুসারে টিউবে হাইড্রোলিক চাপ পরীক্ষা প্রয়োগ করা যেতে পারে।
এডি কারেন্ট / ননডেস্ট্রাকটিভ ইলেকট্রিক টেস্টিং
টিউবের অখণ্ডতাকে প্রভাবিত করতে পারে এমন বিচ্ছিন্নতা সনাক্ত করতে ননডেস্ট্রাকটিভ ইলেকট্রিক টেস্টিং ব্যবহার করা যেতে পারে। উদাহরণস্বরূপ, ASTM A213 প্রতিটি টিউবকে হয় একটি ননডেস্ট্রাকটিভ ইলেকট্রিক পরীক্ষা বা হাইড্রোলিক পরীক্ষা করার প্রয়োজন করে।
ফ্ল্যাটেনিং পরীক্ষা
ফ্ল্যাটেনিং টেস্টিং টিউবের নমনীয়তা এবং বিকৃতির বিরুদ্ধে প্রতিরোধ ক্ষমতা মূল্যায়ন করে এবং প্রযোজ্য অস্টেনিটিক টিউবিং এর জন্য স্ট্যান্ডার্ড টেস্টিং প্রয়োজনীয়তার অংশ।
ফ্লেয়ারিং পরীক্ষা
প্রযোজ্য টিউব স্পেসিফিকেশন দ্বারা যেখানে প্রয়োজন, একটি ফ্লেয়ারিং পরীক্ষা টিউবের ফাটল ছাড়াই নিয়ন্ত্রিত প্রসারণ সহ্য করার ক্ষমতা মূল্যায়ন করে।

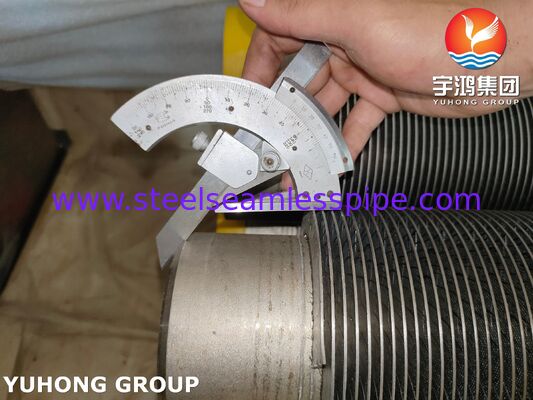

ভিজ্যুয়াল এবং মাত্রিক পরিদর্শন
সমাপ্ত ফিনড টিউবগুলি পরীক্ষা করা হয়:
- টিউব বাইরের ব্যাস
- প্রাচীরের পুরুত্ব
- টিউব দৈর্ঘ্য
- ফিন উচ্চতা
- ফিন পুরুত্ব
- ফিন পিচ
- ফিন অ্যালাইনমেন্ট
- সোজাভাব
- পৃষ্ঠের অবস্থা
- ফিন-টু-টিউব ওয়েল্ড চেহারা
ফিন ওয়েল্ড অখণ্ডতা পরীক্ষা
প্রকল্প স্পেসিফিকেশন উপর নির্ভর করে, ফিন-টু-টিউব ওয়েল্ডের গুণমান ভিজ্যুয়াল পরীক্ষা, মাত্রিক পরিদর্শন, ধ্বংসাত্মক নমুনা, মেটালোগ্রাফিক পরীক্ষা বা যান্ত্রিক বন্ধন-শক্তি পরীক্ষার মাধ্যমে মূল্যায়ন করা যেতে পারে।
ক্রেতার বা ইঞ্জিনিয়ারিং স্পেসিফিকেশন দ্বারা প্রয়োজন হলে অতিরিক্ত NDT পদ্ধতি সরবরাহ করা যেতে পারে।
প্রযোজ্য মান
ক্রয় করার আগে সঠিক মান সংমিশ্রণ নিশ্চিত করা উচিত। TP347H টিউবিং এর সাথে সম্পর্কিত সাধারণ মানগুলি অন্তর্ভুক্ত:
- ASTM A213/A213M – সিমলেস ফেরিটিক এবং অস্টেনিটিক অ্যালয়-স্টিল বয়লার, সুপারহিটার এবং হিট-এক্সচেঞ্জার টিউব।
- ASTM A249/A249M – ওয়েল্ডেড অস্টেনিটিক স্টিল বয়লার, সুপারহিটার, হিট-এক্সচেঞ্জার এবং কনডেনসার টিউব।
- ASME SA213 – ASME সমতুল্য স্পেসিফিকেশন যা সাধারণত বয়লার, সুপারহিটার এবং হিট-এক্সচেঞ্জার টিউবিং এর জন্য ব্যবহৃত হয়।
- ASME SA249 – ওয়েল্ডেড অস্টেনিটিক বয়লার, সুপারহিটার, হিট-এক্সচেঞ্জার এবং কনডেনসার টিউবগুলির জন্য ASME স্পেসিফিকেশন।
ASTM নিশ্চিত করে যে A213 সিমলেস ফেরিটিক এবং অস্টেনিটিক অ্যালয়-স্টিল বয়লার, সুপারহিটার এবং হিট-এক্সচেঞ্জার টিউবগুলি কভার করে, যখন A249 ওয়েল্ডেড অস্টেনিটিক টিউবগুলি কভার করে এবং বিশেষভাবে TP347H কে একটি উচ্চ-তাপমাত্রার গ্রেড হিসাবে চিহ্নিত করে।
পাওয়ার জেনারেশনের জন্য TP347H ফিনড টিউব কেন বেছে নেবেন?
পাওয়ার-প্ল্যান্ট হিট-ট্রান্সফার সরঞ্জামগুলি উচ্চ তাপমাত্রা, তাপীয় চক্র, অক্সিডেশন, ক্ষয়, কম্পন এবং দীর্ঘ অপারেটিং সময়কালে নির্ভরযোগ্যভাবে কাজ করতে হবে। TP347H অস্টেনিটিক স্টেইনলেস-স্টিল ক্ষয় প্রতিরোধ ক্ষমতা, উচ্চ-তাপমাত্রার শক্তি এবং নিওবিয়াম স্থিতিশীলতার সংমিশ্রণ সরবরাহ করে।
উচ্চ-ফ্রিকোয়েন্সি ওয়েল্ডেড ফিনের সাথে মিলিত হলে, টিউবটি ফিন এবং টিউবের মধ্যে একটি অবিচ্ছিন্ন সংযোগ বজায় রেখে একটি উল্লেখযোগ্যভাবে প্রসারিত হিট-ট্রান্সফার পৃষ্ঠ সরবরাহ করে। এটি নির্মাণটিকে বিশেষভাবে উপযোগী করে তোলে যখন ডিজাইনারদের একটি নিয়ন্ত্রিত সরঞ্জাম খামের মধ্যে উচ্চ গ্যাস-পাশের হিট-ট্রান্সফার কর্মক্ষমতা প্রয়োজন হয়।
সঠিক উপাদান নির্বাচন অপরিহার্য। অপারেটিং তাপমাত্রা, বাষ্প চাপ, ফ্লু-গ্যাস রসায়ন, ছাই বৈশিষ্ট্য, সালফার/ক্লোরাইড এক্সপোজার, তাপীয় চক্র, ফিন উপাদান এবং নকশার জীবনকাল TP347H নির্বাচন করার আগে বিবেচনা করা উচিত।
উপলব্ধ কাস্টমাইজেশন
আমরা গ্রাহকের অঙ্কন এবং হিট-ট্রান্সফার প্রয়োজনীয়তা অনুসারে উচ্চ-ফ্রিকোয়েন্সি ওয়েল্ডেড ফিনড টিউব তৈরি করতে পারি, যার মধ্যে রয়েছে:
- টিউব উপাদান: TP347H
- টিউব OD এবং প্রাচীরের পুরুত্ব
- ফিন উপাদান
- ফিন উচ্চতা
- ফিন পুরুত্ব
- ফিন পিচ
- ফিন প্রোফাইল
- খালি প্রান্ত
- টিউব দৈর্ঘ্য
- ফিনিং দৈর্ঘ্য
- ফিনিং অনুপাত
- ওয়েল্ডিং প্রয়োজনীয়তা
- পৃষ্ঠের চিকিত্সা
- পরিদর্শন এবং পরীক্ষার প্রয়োজনীয়তা
- প্যাকেজিং এবং চিহ্নিতকরণ প্রয়োজনীয়তা
পণ্য সারাংশ
উচ্চ-ফ্রিকোয়েন্সি ওয়েল্ডেড TP347H ফিনড টিউবচাহিদাযুক্ত পাওয়ার-জেনারেশন এবং উচ্চ-তাপমাত্রার হিট-রিকভারি অ্যাপ্লিকেশনের জন্য তৈরি উচ্চ-কার্যকারিতা হিট-ট্রান্সফার উপাদান। TP347H এর উচ্চ-তাপমাত্রার বৈশিষ্ট্য এবং অবিচ্ছিন্নভাবে ওয়েল্ড করা ফিন নির্মাণের সংমিশ্রণ হিট-ট্রান্সফার এলাকা বৃদ্ধি, তাপীয় দক্ষতা উন্নত এবং হিট-এক্সচেঞ্জার আকার অপ্টিমাইজ করার জন্য একটি কার্যকর সমাধান সরবরাহ করে।
সুপারহিটার, রিহিটার, ইকোনোমাইজার, বর্জ্য-তাপ পুনরুদ্ধার সিস্টেম এবং অন্যান্য উচ্চ-তাপমাত্রার সরঞ্জামগুলিতে নির্ভরযোগ্য হিট-ট্রান্সফার পৃষ্ঠের প্রয়োজন এমন পাওয়ার প্ল্যান্টগুলির জন্য, TP347H উচ্চ-ফ্রিকোয়েন্সি ওয়েল্ডেড ফিনড টিউবগুলি নির্দিষ্ট তাপীয়, যান্ত্রিক, মাত্রিক এবং পরিদর্শন প্রয়োজনীয়তা পূরণের জন্য প্রকৌশলী করা যেতে পারে।
