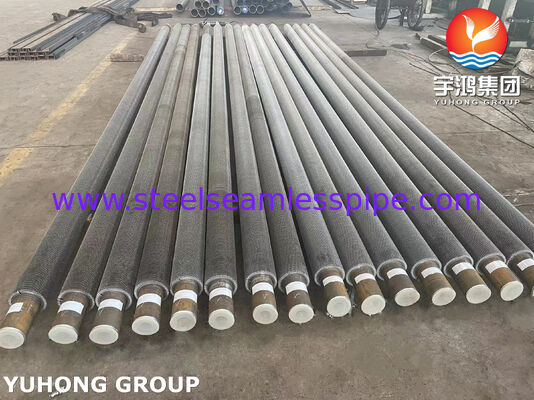

এএসটিএম এ৩৩৫ পি৯ বর্জ্য তাপ পুনরুদ্ধার সিস্টেমের জন্য সিরযুক্ত ফিনিড টিউব

ASTM A335 P9 সিরেটেড ফিনড টিউব উচ্চ-তাপমাত্রার তাপ-স্থানান্তর টিউব যা কঠিন বর্জ্য তাপ পুনরুদ্ধার সিস্টেম, বয়লার ইকোনোমাইজার, এইচআরএসজি, ফায়ার্ড হিটার এবং শিল্প তাপ-পুনরুদ্ধার সরঞ্জামএর জন্য তৈরি করা হয়েছে। টিউবটি ASTM A335 P9 অ্যালয় স্টিল ব্যবহার করে, যা একটি ক্রোমিয়াম-মলিবডেনাম উপাদান যা উচ্চ-তাপমাত্রার পরিষেবার জন্য তৈরি করা হয়েছে, যখন সিরেটেড ফিন জ্যামিতি বাহ্যিক তাপ-স্থানান্তর পৃষ্ঠকে উল্লেখযোগ্যভাবে বৃদ্ধি করে।

বর্জ্য তাপ পুনরুদ্ধার অ্যাপ্লিকেশনগুলিতে, গরম নিষ্কাশন বা ফ্লু গ্যাস ফিনড টিউব পৃষ্ঠের উপর দিয়ে প্রবাহিত হয় যখন জল, বাষ্প, থার্মাল ফ্লুইড বা অন্য কোনও প্রক্রিয়া মাধ্যম টিউবের মধ্য দিয়ে প্রবাহিত হয়। বর্ধিত ফিন এলাকা একটি তুলনামূলকভাবে কমপ্যাক্ট হিট-এক্সচেঞ্জার প্যাকেজের মধ্যে আরও বেশি তাপ পুনরুদ্ধার করতে দেয়।

সিরেটেড ডিজাইনটি ফিন স্ট্রিপে নিয়মিত বিরতি অন্তর্ভুক্ত করে। একটি অবিচ্ছিন্ন কঠিন ফিনের তুলনায়, এই খোলাগুলি গ্যাস-পাশের টার্বুলেন্সকে প্রচার করতে পারে এবং গরম গ্যাস এবং ফিন পৃষ্ঠের মধ্যে যোগাযোগ উন্নত করতে পারে। এটি সিরেটেড ফিনড টিউবগুলিকে বিশেষভাবে উপযুক্ত করে তোলে যেখানে উচ্চ তাপ-স্থানান্তর কর্মক্ষমতা, কমপ্যাক্ট সরঞ্জাম এবং উচ্চ-তাপমাত্রার পরিষেবার প্রতিরোধ প্রয়োজন।

ASTM A335 P9 হল একটি ক্রোমিয়াম-মলিবডেনাম অ্যালয় স্টিল যাতে প্রায় ৯% ক্রোমিয়াম এবং ১% মলিবডেনাম থাকে। অ্যালয়টি উচ্চ-তাপমাত্রার শক্তি, অক্সিডেশন প্রতিরোধ এবং স্থায়িত্বের একটি সংমিশ্রণ সরবরাহ করে যা উচ্চ-তাপমাত্রার তাপ-পুনরুদ্ধার সরঞ্জামগুলিতে দরকারী।

সিরেটেড ফিন নির্মাণ বেশ কয়েকটি ব্যবহারিক সুবিধা প্রদান করে:

• উচ্চ বাহ্যিক তাপ-স্থানান্তর এলাকা গ্যাস-পাশের তাপ পুনরুদ্ধারের জন্য
• মসৃণ টিউবের তুলনায় উন্নত গ্যাস টার্বুলেন্স
• উচ্চ-তাপমাত্রার নিষ্কাশন এবং ফ্লু-গ্যাস পরিবেশের জন্য উপযুক্ত
• উচ্চ অপারেটিং তাপমাত্রায় ভাল যান্ত্রিক শক্তি
• ক্রোমিয়াম উপাদান উচ্চ-তাপমাত্রার অক্সিডেশনের উন্নত প্রতিরোধ সরবরাহ করে
• উচ্চ পৃষ্ঠ-ক্ষেত্রফল-থেকে-আয়তন অনুপাত সহ কমপ্যাক্ট হিট-এক্সচেঞ্জার ডিজাইন
• ইকোনোমাইজার এবং অন্যান্য বর্জ্য তাপ পুনরুদ্ধার বিভাগের জন্য উপযুক্ত
• কাস্টমাইজড টিউব, ফিন এবং দৈর্ঘ্যের কনফিগারেশনে উপলব্ধ

ASTM A335 P9 সিরেটেড ফিনড টিউবগুলি সাধারণত এর জন্য বিবেচিত হয়:

এগুলি গ্যাস টারবাইন, শিল্প চুল্লি, প্রক্রিয়া সরঞ্জাম, ইঞ্জিন এবং অন্যান্য উচ্চ-তাপমাত্রার সিস্টেম থেকে উৎপন্ন গরম নিষ্কাশন গ্যাস থেকে তাপীয় শক্তি পুনরুদ্ধার করতে ব্যবহৃত হয়।

সিরেটেড ফিনড টিউবগুলি ইকোনোমাইজার বিভাগে ফ্লু গ্যাস থেকে বয়লার ফিডওয়াটারে তাপ স্থানান্তর করতে ব্যবহার করা যেতে পারে, বাষ্প উৎপাদনের জন্য প্রয়োজনীয় জ্বালানির পরিমাণ হ্রাস করে।

হিট রিকভারি স্টিম জেনারেটরে, ফিনড টিউবগুলি টারবাইন নিষ্কাশন গ্যাসের সংস্পর্শে আসা হিট-ট্রান্সফার বিভাগে ব্যবহৃত হয়। P9 বিশেষত প্রাসঙ্গিক যেখানে উচ্চ-তাপমাত্রার অ্যালয়-স্টিল নির্মাণ প্রয়োজন।

দহন গ্যাস থেকে বর্জ্য তাপ ফিনড-টিউব হিট-ট্রান্সফার বিভাগের মাধ্যমে পুনরুদ্ধার করা যেতে পারে, সামগ্রিক তাপীয় দক্ষতা উন্নত করে।

রিফাইনারি এবং পেট্রোকেমিক্যাল প্ল্যান্টগুলি প্রচুর পরিমাণে উচ্চ-তাপমাত্রার প্রক্রিয়া এবং দহন গ্যাস তৈরি করে। এই অন্যথায় অপচয়িত শক্তি পুনরুদ্ধার করার জন্য হিট-রিকভারি সরঞ্জামগুলিতে সিরেটেড ফিনড টিউবগুলি অন্তর্ভুক্ত করা যেতে পারে।

এগুলি কাস্টম গ্যাস-টু-লিকুইড বা গ্যাস-টু-স্টিম হিট এক্সচেঞ্জারেও প্রয়োগ করা যেতে পারে যেখানে গ্যাস-পাশের তাপ-স্থানান্তর সহগ তুলনামূলকভাবে কম এবং অতিরিক্ত পৃষ্ঠের ক্ষেত্রফল প্রয়োজন।

একটি সিরেটেড ফিনড টিউব সাধারণত গঠিত হয়:

ASTM A335 P9 বেস টিউব + অবিচ্ছিন্নভাবে ঢালাই করা বা যান্ত্রিকভাবে সংযুক্ত সিরেটেড ফিন স্ট্রিপ

বেস টিউব অভ্যন্তরীণ তরল বহন করে, যখন বাহ্যিক ফিনগুলি অতিরিক্ত তাপ-স্থানান্তর পৃষ্ঠ সরবরাহ করে।

সাধারণ নকশা পরামিতিগুলির মধ্যে রয়েছে:

এই মাত্রাগুলি ASTM A335 মাত্রিক প্রয়োজনীয়তার পরিবর্তে সাধারণ প্রকৌশল পরিসীমা। চূড়ান্ত টিউব ব্যাস, প্রাচীর পুরুত্ব, ফিন উচ্চতা, ফিন পুরুত্ব, ফিন ঘনত্ব এবং দৈর্ঘ্য তাপ-স্থানান্তর গণনা, চাপ নকশা, তাপমাত্রা, গ্যাস বেগ, ফাউলিং বৈশিষ্ট্য এবং গ্রাহকের সরঞ্জাম অঙ্কন অনুসারে নির্বাচন করা উচিত।

ASTM A335 P9 হল একটি ফেরিটিক অ্যালয়-স্টিল গ্রেড যা একটি ক্রোমিয়াম-মলিবডেনাম গঠনের উপর ভিত্তি করে তৈরি। সাধারণ রাসায়নিক প্রয়োজনীয়তার মধ্যে রয়েছে:

সঠিক রাসায়নিক গঠন সর্বদা ASTM A335/A335M এর বর্তমান প্রযোজ্য সংস্করণ এবং ক্রেতার উপাদান স্পেসিফিকেশন অনুসারে সিরেটেড ফিনড টিউব তৈরি করতে পারি।

সাধারণ ASTM A335 P9 যান্ত্রিক প্রয়োজনীয়তার মধ্যে রয়েছে:

*প্রযোজ্য দীর্ঘীকরণ প্রয়োজনীয়তা নমুনা ওরিয়েন্টেশন এবং টিউব মাত্রার সাথে পরিবর্তিত হতে পারে। চূড়ান্ত এমটিসি প্রযোজ্য স্পেসিফিকেশন এবং ক্রয় আদেশের বিরুদ্ধে পরীক্ষা করা উচিত।

P9 এর ক্রোমিয়াম এবং মলিবডেনামের সংমিশ্রণ উচ্চ-তাপমাত্রার পরিস্থিতিতে এর কর্মক্ষমতায় অবদান রাখে, এটিকে নির্বাচিত উচ্চ-তাপমাত্রার তাপ-পুনরুদ্ধার অ্যাপ্লিকেশনগুলির জন্য একটি ব্যবহারিক উপাদান পছন্দ করে তোলে।

গ্রাহকের প্রযুক্তিগত প্রয়োজনীয়তা অনুসারে উৎপাদন প্রক্রিয়া নিয়ন্ত্রণ করা যেতে পারে:

1. P9 টিউব প্রস্তুতি — ASTM A335 P9 বিজোড় অ্যালয়-স্টিল টিউবগুলি প্রয়োজনীয় OD এবং প্রাচীর পুরুত্ব অনুসারে নির্বাচন করা হয়।
2. পৃষ্ঠ প্রস্তুতি — নির্ভরযোগ্য ফিন সংযুক্তি নিশ্চিত করার জন্য টিউব পৃষ্ঠ পরিষ্কার করা হয়।
3. ফিন স্ট্রিপ প্রস্তুতি — ইস্পাত ফিন স্ট্রিপ নির্দিষ্ট জ্যামিতিতে গঠিত এবং সিরেটেড করা হয়।
4. ফিন সংযুক্তি — ফিনটি নির্দিষ্ট উৎপাদন প্রক্রিয়া ব্যবহার করে টিউবে ঢালাই বা সংযুক্ত করা হয়।
5. মাত্রিক নিয়ন্ত্রণ — টিউব ব্যাস, প্রাচীর পুরুত্ব, ফিন উচ্চতা, ফিন পুরুত্ব, ফিন ব্যবধান এবং সামগ্রিক দৈর্ঘ্য পরিদর্শন করা হয়।
6. চূড়ান্ত পরিদর্শন — সমাপ্ত ফিনড টিউবটি প্রযোজ্য উপাদান মান, গ্রাহকের স্পেসিফিকেশন এবং ক্রয় প্রয়োজনীয়তা অনুসারে পরিদর্শন করা হয়।

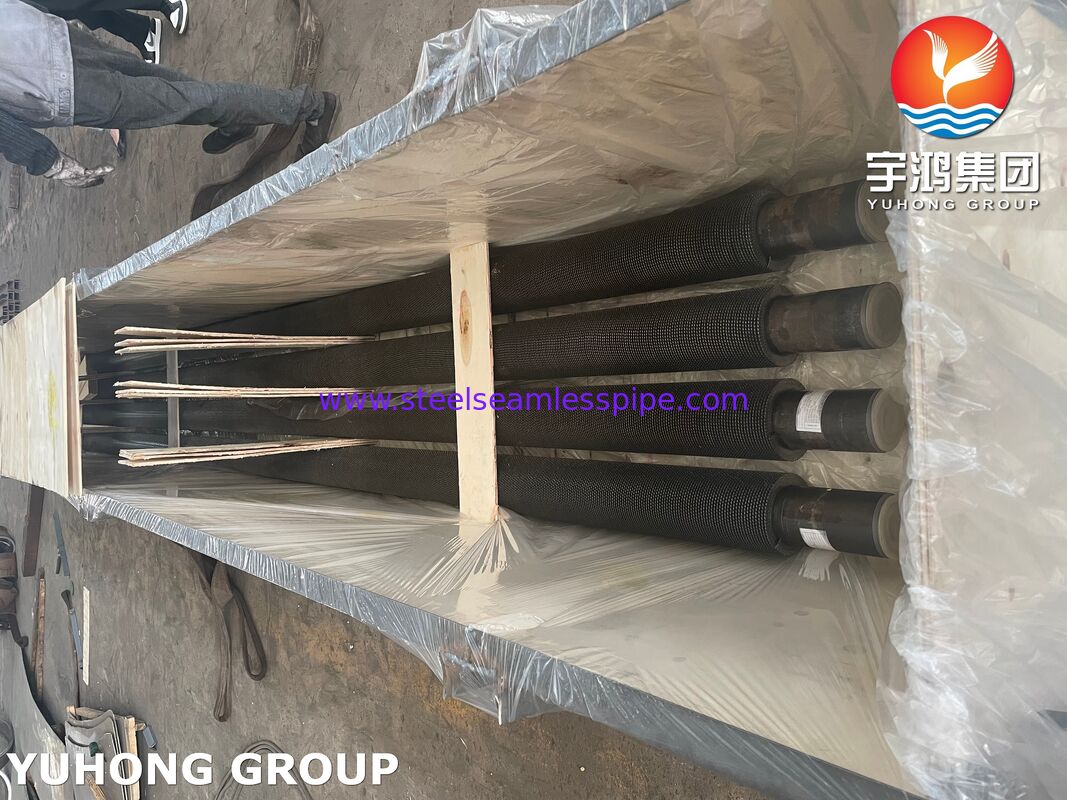

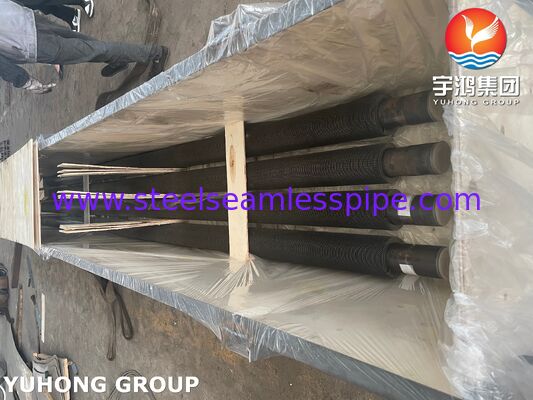

7. চিহ্নিতকরণ এবং প্যাকেজিং — পরিবহন এবং ইনস্টলেশনের জন্য টিউবগুলি চিহ্নিত এবং সুরক্ষিত করা হয়।

ASTM A335 P9 সিরেটেড ফিনড টিউবগুলির জন্য গুণমান নিয়ন্ত্রণ নিম্নলিখিত পরিদর্শন এবং পরীক্ষাগুলি অন্তর্ভুক্ত করতে পারে:

• রাসায়নিক গঠন বিশ্লেষণ
• টান পরীক্ষা
• ফলন শক্তি পরীক্ষা
• দীর্ঘীকরণ পরীক্ষা
• কঠোরতা পরীক্ষা
• ASTM A335 দ্বারা প্রয়োজনীয় হাইড্রোস্ট্যাটিক বা ননডেস্ট্রাকটিভ ইলেকট্রিক টেস্টিং
• মাত্রিক পরিদর্শন
• ভিজ্যুয়াল পরীক্ষা

• সামগ্রিক টিউব দৈর্ঘ্য পরিদর্শন
• টিউব ওডি এবং প্রাচীর-পুরুত্ব পরিদর্শন

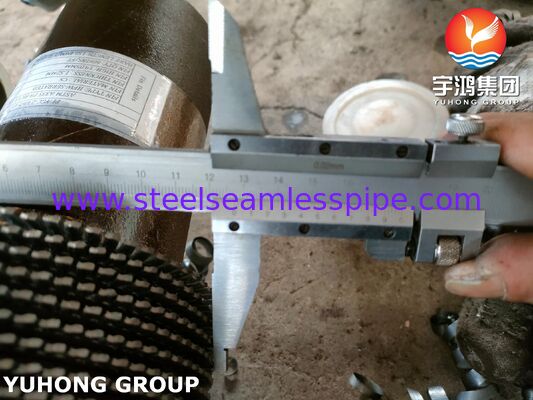

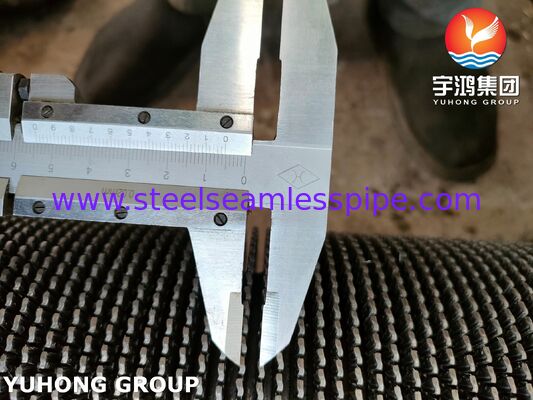

• ফিন উচ্চতা পরিমাপ
• ফিন পুরুত্ব পরিমাপ
• ফিন পিচ/ঘনত্ব পরিমাপ
• ফিন সোজা পরিদর্শন
• ফিন-টু-টিউব সংযুক্তি পরিদর্শন
• ঢালাই ধারাবাহিকতার ভিজ্যুয়াল পরিদর্শন
• নির্দিষ্ট হলে ঢালাই অখণ্ডতা বা এনডিটি পরীক্ষা
• ক্রয় স্পেসিফিকেশন অনুসারে র্যান্ডম স্যাম্পলিং বা ১০০% পরিদর্শন

গুরুত্বপূর্ণ বর্জ্য তাপ পুনরুদ্ধার সরঞ্জামগুলির জন্য, অতিরিক্ত পরিদর্শন প্রয়োজনীয়তা যেমন আল্ট্রাসনিক টেস্টিং, রেডিওগ্রাফিক টেস্টিং, পজিটিভ মেটেরিয়াল আইডেন্টিফিকেশন, বা তৃতীয় পক্ষের পরিদর্শন প্রকল্প স্পেসিফিকেশন দ্বারা প্রয়োজন হলে ব্যবস্থা করা যেতে পারে।

সিরেটেড ফিন ব্যবহারের প্রধান কারণ হল গ্যাস স্ট্রিমের সংস্পর্শে আসা তাপ-স্থানান্তর এলাকা বৃদ্ধি করা।

একটি মসৃণ টিউবের তুলনামূলকভাবে ছোট বাহ্যিক পৃষ্ঠের ক্ষেত্রফল রয়েছে। ফিন যোগ করা সরঞ্জাম আয়তনে আনুপাতিক বৃদ্ধি ছাড়াই উপলব্ধ এলাকাকে উল্লেখযোগ্যভাবে বৃদ্ধি করে। সিরেটেড কনফিগারেশন ফিন পৃষ্ঠে বাধা তৈরি করে, যা গ্যাস বাউন্ডারি লেয়ারকে ব্যাহত করতে পারে এবং মিশ্রণকে প্রচার করতে পারে।

এটি বর্জ্য তাপ পুনরুদ্ধারের ক্ষেত্রে বিশেষভাবে উপকারী হতে পারে কারণ গ্যাস-টু-লিকুইড এবং গ্যাস-টু-স্টিম হিট এক্সচেঞ্জারে গ্যাস-পাশের তাপ স্থানান্তর প্রায়শই একটি প্রধান সীমাবদ্ধতা।

প্রকৃত কর্মক্ষমতা নির্ভর করে:

• গ্যাস তাপমাত্রা
• গ্যাস প্রবাহের হার
• গ্যাস গঠন
• গ্যাস বেগ
• অভ্যন্তরীণ তরল তাপমাত্রা এবং প্রবাহ
• ফিন দক্ষতা
• ফিন ব্যবধান
• ফিন উচ্চতা
• টিউব ব্যাস
• ফাউলিং এবং ছাই লোডিং
• চাপ ড্রপ সীমাবদ্ধতা
• হিট-এক্সচেঞ্জার বিন্যাস

অতএব, ফিন জ্যামিতি কেবল ফিন মাত্রার পরিবর্তে একটি সম্পূর্ণ তাপীয় এবং যান্ত্রিক নকশার উপর ভিত্তি করে নির্বাচন করা উচিত।

ASTM A335 P9 সিরেটেড ফিনড টিউব উচ্চ-তাপমাত্রার অ্যাপ্লিকেশনগুলির জন্য উপাদান শক্তি এবং উন্নত তাপ-স্থানান্তর পৃষ্ঠের একটি কার্যকর সংমিশ্রণ সরবরাহ করতে পারে।

মূল সুবিধাগুলির মধ্যে রয়েছে:

উচ্চ তাপ-স্থানান্তর পৃষ্ঠ: সিরেটেড ফিনগুলি গ্যাস-পাশের তাপ স্থানান্তরের জন্য উপলব্ধ বাহ্যিক পৃষ্ঠকে ব্যাপকভাবে বৃদ্ধি করে।

উচ্চ-তাপমাত্রার ক্ষমতা: P9 ক্রোমিয়াম-মলিবডেনাম অ্যালয় স্টিল উচ্চ-তাপমাত্রার পরিষেবার জন্য তৈরি করা হয়েছে।

উন্নত সরঞ্জাম কম্প্যাক্টনেস: একটি নির্দিষ্ট সরঞ্জাম এনভেলপের মধ্যে আরও বেশি তাপ-স্থানান্তর পৃষ্ঠ ইনস্টল করা যেতে পারে।

কঠিন শিল্প পরিবেশের জন্য উপযুক্ত: অ্যালয় গঠন সাধারণ কার্বন স্টিলের তুলনায় উচ্চ-তাপমাত্রার অক্সিডেশনের দরকারী প্রতিরোধ সরবরাহ করে।

নমনীয় প্রকৌশল: নির্দিষ্ট তাপ-স্থানান্তর এবং চাপ-ড্রপ প্রয়োজনীয়তা পূরণের জন্য টিউব মাত্রা এবং ফিন জ্যামিতি কাস্টমাইজ করা যেতে পারে।

সম্ভাব্য শেষ ব্যবহারকারী এবং সরঞ্জাম নির্মাতাদের মধ্যে রয়েছে:

• বিদ্যুৎ উৎপাদন
• কম্বাইন্ড-সাইকেল পাওয়ার প্ল্যান্ট
• এইচআরএসজি নির্মাতা
• বর্জ্য তাপ পুনরুদ্ধার সরঞ্জাম নির্মাতা
• রিফাইনারি
• পেট্রোকেমিক্যাল প্ল্যান্ট
• রাসায়নিক প্রক্রিয়াকরণ প্ল্যান্ট
• ইস্পাত এবং ধাতু শিল্প
• সিমেন্ট প্ল্যান্ট
• শিল্প চুল্লি
• ফায়ার্ড-হিটার নির্মাতা
• গ্যাস টারবাইন নিষ্কাশন তাপ পুনরুদ্ধার প্রকল্প

প্রতিটি উৎপাদন ব্যাচ উপযুক্ত গুণমান ডকুমেন্টেশন সহ সরবরাহ করা যেতে পারে, যার মধ্যে উপাদান পরীক্ষা শংসাপত্র (এমটিসি), রাসায়নিক বিশ্লেষণ, যান্ত্রিক পরীক্ষার ফলাফল, মাত্রিক পরিদর্শন রেকর্ড, হাইড্রোস্ট্যাটিক/এনডিটি রেকর্ড যেখানে প্রযোজ্য, এবং পরিদর্শন শংসাপত্র সম্মত ক্রয় স্পেসিফিকেশন অনুসারে।

রপ্তানি এবং প্রকৌশল প্রকল্পগুলির জন্য, প্রয়োজন হলে স্বাধীন তৃতীয় পক্ষের সংস্থাগুলির সাথে পরিদর্শন সমন্বয় করা যেতে পারে।

ASTM A335 P9 সিরেটেড ফিনড টিউবগুলির জন্য উদ্ধৃতি অনুরোধ করার সময়, গ্রাহকদের অবশ্যই সরবরাহ করতে হবে:

• বেস টিউব স্ট্যান্ডার্ড এবং গ্রেড
• টিউব বাইরের ব্যাস
• টিউব প্রাচীর পুরুত্ব
• টিউব দৈর্ঘ্য
• ফিন উপাদান
• ফিন উচ্চতা
• ফিন পুরুত্ব
• ফিন ঘনত্ব বা পিচ
• ফিন সংযুক্তি পদ্ধতি
• প্রয়োজনীয় পরিমাণ
• অপারেটিং তাপমাত্রা
• অপারেটিং চাপ
• গ্যাস গঠন এবং প্রবাহের অবস্থা
• প্রযোজ্য পরিদর্শন মান
• প্রয়োজনীয় সার্টিফিকেশন
• প্রকল্প অঙ্কন বা প্রযুক্তিগত স্পেসিফিকেশন

আমরা ASTM/ASME প্রয়োজনীয়তা, গ্রাহকের অঙ্কন, তাপ-স্থানান্তর গণনা এবং প্রকল্প-নির্দিষ্ট স্পেসিফিকেশন অনুসারে সিরেটেড ফিনড টিউব তৈরি করতে পারি।

ASTM A335 P9 সিরেটেড ফিনড টিউব উচ্চ-তাপমাত্রার বর্জ্য তাপ পুনরুদ্ধারের জন্য একটি বিশেষ তাপ-স্থানান্তর সমাধান। একটি ৯Cr-1Mo অ্যালয়-স্টিল টিউব এবং বর্ধিত সিরেটেড বাহ্যিক পৃষ্ঠের সংমিশ্রণ এগুলিকে ইকোনোমাইজার, এইচআরএসজি, ফায়ার্ড-হিটার হিট রিকভারি, শিল্প চুল্লি এবং অন্যান্য উচ্চ-তাপমাত্রার গ্যাস-পাশের হিট-ট্রান্সফার সরঞ্জামগুলির জন্য বিশেষভাবে উপযুক্ত করে তোলে।

যে প্রকল্পগুলিতে তাপীয় দক্ষতা, উচ্চ-তাপমাত্রার উপাদান কর্মক্ষমতা, কমপ্যাক্ট নির্মাণ এবং নির্ভরযোগ্য ফিন সংযুক্তি গুরুত্বপূর্ণ, সেখানে P9 সিরেটেড ফিনড টিউবগুলি প্রকৌশলী বর্জ্য তাপ পুনরুদ্ধার সিস্টেমের জন্য একটি শক্তিশালী ভিত্তি সরবরাহ করতে পারে।
