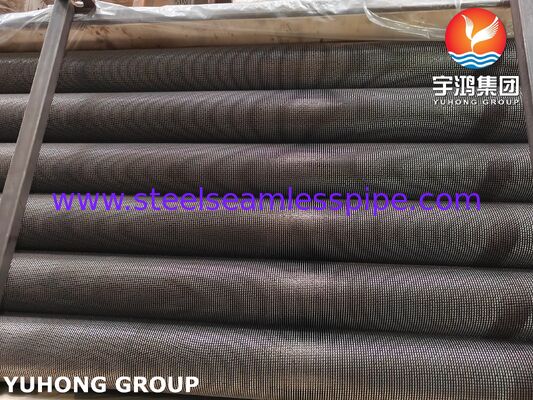

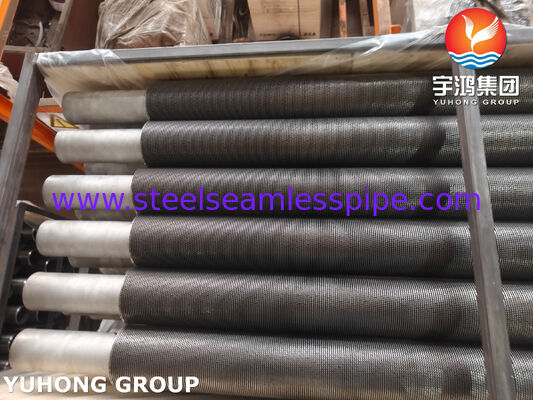

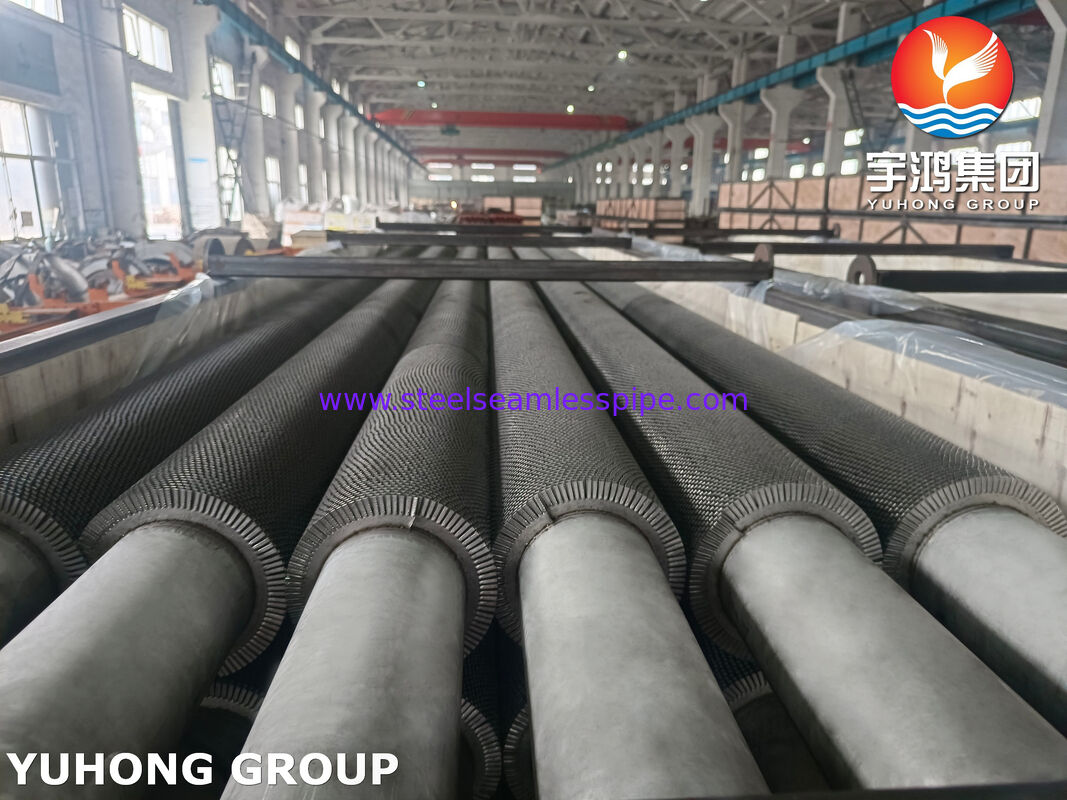

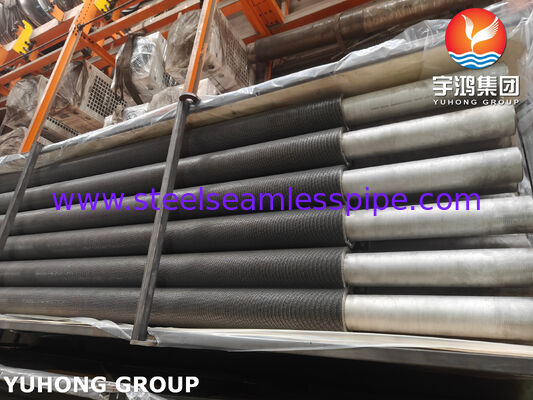

ASTM A312 TP304H HRSG প্রস্তুতকারকদের জন্য Serrated Fined টিউব
পণ্যের সংক্ষিপ্ত বিবরণ
এএসটিএম এ৩১২ টিপি৩০৪এইচ সাইজড ফিনড টিউবউচ্চ তাপমাত্রার স্টেইনলেস স্টীল তাপ স্থানান্তর টিউব জন্য উন্নত হয়তাপ পুনরুদ্ধার বাষ্প জেনারেটর (এইচআরএসজি), বর্জ্য তাপ পুনরুদ্ধার বয়লার, শিল্প তাপ এক্সচেঞ্জার এবং অন্যান্য চাহিদাপূর্ণ তাপ সিস্টেম.
TP304H একটি অস্টেনাইটিক স্টেইনলেস স্টীল গ্রেড যা স্ট্যান্ডার্ড TP304 এর তুলনায় উচ্চতর কার্বন সামগ্রী রয়েছে। এই রচনাটি উচ্চ তাপমাত্রা পরিষেবাতে উদ্দেশ্যে এবং একটি সমন্বয় প্রদান করেউচ্চ তাপমাত্রা শক্তি, অক্সিডেশন প্রতিরোধের, জারা প্রতিরোধের এবং ভাল weldabilityযখন সঠিকভাবে প্রক্রিয়াজাত করা হয়।
গ্যাসের পাশের ঘূর্ণিঝড় সৃষ্টি করার সাথে সাথে গর্তযুক্ত ফিন ডিজাইন বাহ্যিক তাপ স্থানান্তর পৃষ্ঠ বৃদ্ধি করে।এটি একটি অত্যধিক বড় তাপ স্থানান্তর বান্ডিল প্রয়োজন ছাড়া গরম নিষ্কাশন গ্যাস থেকে তাপ দক্ষ পুনরুদ্ধার করতে সক্ষমএইচআরএসজি প্রস্তুতকারকদের জন্য, এই বৈশিষ্ট্যগুলি টিপি 304 এইচ সাইজযুক্ত ফিনিং টিউবগুলিকে অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে যেখানেতাপীয় দক্ষতা, স্থায়িত্ব, কম্প্যাক্ট সরঞ্জাম নকশা এবং উচ্চ তাপমাত্রা অক্সিডেশন প্রতিরোধেরগুরুত্বপূর্ণ।
কেন TP304H Serrated Fined টিউব HRSGs ব্যবহার করা হয়
একটি এইচআরএসজিতে, একটি গ্যাস টারবাইন থেকে গরম নিষ্কাশন গ্যাস তাপ স্থানান্তর টিউব ব্যাংকগুলির মধ্য দিয়ে যায়। টিউব পাশের জল বা বাষ্প নিষ্কাশন গ্যাস থেকে তাপ শোষণ করে।
একটি প্রচলিত খালি টিউব সীমিত বহিরাগত পৃষ্ঠ এলাকা আছে। serrated পাতা উল্লেখযোগ্যভাবে গ্যাস পাশ কার্যকর তাপ স্থানান্তর এলাকা বৃদ্ধি,এইচআরএসজি ডিজাইনারকে আরও কমপ্যাক্ট টিউব বিন্যাসের সাথে প্রয়োজনীয় তাপীয় দায়িত্ব অর্জনের অনুমতি দেয়.
এএসটিএম এ৩১২ টিপি৩০৪এইচis particularly attractive for selected high-temperature sections because its stainless-steel construction provides better resistance to oxidation and corrosion than conventional carbon-steel finned tubes.
সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছেঃ
- এইচআরএসজি তাপ স্থানান্তর বিভাগ
- অপচয়িত তাপ পুনরুদ্ধারকারী বয়লার
- গ্যাস টারবাইন থেকে নির্গত তাপ পুনরুদ্ধার
- উচ্চ তাপমাত্রার অর্থনীতিবিদ বিভাগ
- শিল্প তাপ পুনরুদ্ধার ইউনিট
- গ্যাস-জল তাপ এক্সচেঞ্জার
- গ্যাস থেকে বাষ্পের তাপ এক্সচেঞ্জার
- পেট্রোকেমিক্যাল তাপ পুনরুদ্ধার সরঞ্জাম
- শোধনাগারের প্রক্রিয়া তাপ পুনরুদ্ধার
- উচ্চ তাপমাত্রার শিল্প বয়লার
পণ্য নির্মাণ
আমাদের সারিযুক্ত ফিনড টিউব একটি ব্যবহার করে তৈরি করা যেতে পারেউচ্চ-ফ্রিকোয়েন্সি প্রতিরোধের ঢালাই প্রক্রিয়া, যেখানে অবিচ্ছিন্ন ফিন স্ট্রিপটি বেস টিউবের চারপাশে হেলিক্যালভাবে ঘূর্ণিত হয় এবং টিউবের পৃষ্ঠের সাথে ঝালাই করা হয়।
তারপরে ফিনটি যান্ত্রিকভাবে একটি সারিযুক্ত বা সেগমেন্টযুক্ত কনফিগারেশনে গঠিত হয়।
এই নির্মাণটি নিম্নলিখিতগুলি প্রদান করেঃ
- বর্ধিত বাহ্যিক তাপ স্থানান্তর অঞ্চল
- গ্যাসের পাশের বিশৃঙ্খলা উন্নত
- শক্ত ফিন-টু-টিউব সংযুক্তি
- তাপীয় চক্রের জন্য ভাল প্রতিরোধের
- গ্যাস-সাইড অ্যাপ্লিকেশনগুলিতে দক্ষ তাপ স্থানান্তর
- পরিষেবা চলাকালীন ফিন বিচ্ছেদের ঝুঁকি হ্রাস
- নমনীয় টিউব ব্যাংক কনফিগারেশন
HRSG অ্যাপ্লিকেশনের জন্য, সঠিক টিউব, ফিন, পিচ, উচ্চতা এবং বেধ নির্বাচন করা উচিতগ্যাসের তাপমাত্রা, বাষ্প/জল অবস্থার, চাপের পতন, ক্ষয় পরিবেশ এবং প্রয়োজনীয় তাপ স্থানান্তর দায়িত্ব.
সাধারণ আকারের পরিসীমা
এইচআরএসজি প্রস্তুতকারকের তাপীয় এবং যান্ত্রিক নকশা অনুযায়ী মাত্রা কাস্টমাইজ করা যেতে পারে।
বেস টিউব
| প্যারামিটার |
সাধারণ ব্যাপ্তি |
| বাইরের ব্যাসার্ধ |
২৫ ০৬৩.৫ মিমি |
| দেয়ালের বেধ |
2.০.৬.০ মিমি |
| টিউব দৈর্ঘ্য |
3,00015,000 মিমি |
| টিপিকাল টিউব দৈর্ঘ্য |
6,00012000 মিমি |
সাইজড ফিন
| প্যারামিটার |
সাধারণ ব্যাপ্তি |
| ফিন উচ্চতা |
৮ ০২৫ মিমি |
| ফিনের বেধ |
0.৮.২.৫ মিমি |
| ফিন পিচ |
2.৫.৮ মিমি |
| ফিন ঘনত্ব |
১২৫-৪০০ পাতা/মিটার |
| ফিনের উপাদান |
স্টেইনলেস স্টীল বা সামঞ্জস্যপূর্ণ খাদ |
| ফিন টাইপ |
সারিযুক্ত / সেগমেন্টযুক্ত স্পাইরাল ফিন |
এগুলো হচ্ছেস্থির এএসটিএম আকারের প্রয়োজনীয়তার পরিবর্তে সাধারণ উত্পাদন পরিসীমা. চূড়ান্ত মাত্রা গ্রাহকের HRSG নকশা অঙ্কন এবং তাপ স্থানান্তর গণনা অনুযায়ী উত্পাদিত করা যেতে পারে।
এএসটিএম A312 TP304H রাসায়নিক গঠন
নিম্নলিখিত মানগুলি সাধারণভাবে নির্দিষ্ট করা রাসায়নিক প্রয়োজনীয়তাগুলির প্রতিনিধিত্ব করেএএসটিএম এ৩১২ টিপি৩০৪এইচচূড়ান্ত উপাদান শংসাপত্রের জন্য সর্বদা ক্রয়ের স্পেসিফিকেশনের প্রযোজ্য সংস্করণটি পরিচালনা করা উচিত।
| উপাদান |
সাধারণ চাহিদা, ওজন % |
| কার্বন (সি) |
0.04 ০.10 |
| ম্যাঙ্গানিজ (Mn) |
≤ ২00 |
| সিলিকন (Si) |
≤ ১00 |
| ফসফরাস (পি) |
≤ ০045 |
| সালফার (S) |
≤ ০030 |
| ক্রোমিয়াম (Cr) |
18.0 ¢20.0 |
| নিকেল (নি) |
8.০১১।0 |
| লোহা (Fe) |
ব্যালেন্স |
তুলনামূলকভাবে উচ্চ ক্রোমিয়াম এবং নিকেল সামগ্রী 304 পরিবারের সাথে যুক্ত অস্টেনাইটিক স্টেইনলেস স্টিলের কাঠামো এবং জারা / অক্সিডেশন প্রতিরোধের সরবরাহ করে।
যান্ত্রিক বৈশিষ্ট্য
এএসটিএম এ৩১২ টিপি৩০৪এইচ-এর জন্য সাধারণ ন্যূনতম যান্ত্রিক প্রয়োজনীয়তা হলঃ
| সম্পত্তি |
প্রয়োজনীয়তা |
| টান শক্তি |
≥ ৫১৫ এমপিএ |
| ইন্ডেক্স স্ট্রেনথ, ০.২% অফসেট |
≥ ২০৫ এমপিএ |
| লম্বা |
≥ ৩৫% |
প্রকৃত বৈশিষ্ট্যগুলি প্রযোজ্য ASTM A312/A312M সংস্করণ এবং ক্রেতার প্রকল্পের স্পেসিফিকেশনগুলির সাথে নিশ্চিত করা উচিত।
এইচআরএসজি সার্ভিসের জন্য, যান্ত্রিক-সম্পত্তি প্রয়োজনীয়তা একসাথে বিবেচনা করা উচিতডিজাইন তাপমাত্রা, চাপ, ক্রপ এক্সপোজার, তাপীয় চক্র এবং জারা অবস্থার.
উত্পাদন প্রক্রিয়া
আমাদের টিপি৩০৪এইচ সাইজড ফিনড টিউবগুলি নিম্নলিখিত নিয়ন্ত্রিত প্রক্রিয়া দ্বারা তৈরি করা যেতে পারেঃ
1. বেস টিউব প্রস্তুতি
এএসটিএম এ৩১২ টিপি৩০৪এইচ স্টেইনলেস স্টীল টিউবগুলি আকারের নির্ভুলতা, পৃষ্ঠের অবস্থা এবং উপাদান সনাক্তকরণের জন্য পরীক্ষা করা হয়।
2. ফিন স্ট্রিপ প্রস্তুতি
স্টেইনলেস স্টিলের ফিন স্ট্রিপটি নির্দিষ্ট প্রস্থ এবং বেধে কাটা হয় এবং ক্রমাগত ঝালাইয়ের জন্য প্রস্তুত করা হয়।
3. উচ্চ ফ্রিকোয়েন্সি ওয়েল্ডিং
ফিন স্ট্রিপটি টিউবের চারপাশে হেলিক্যালভাবে ঘূর্ণিত হয় যখন উচ্চ-ফ্রিকোয়েন্সি বৈদ্যুতিক শক্তি ফিন-টু-টিউব ইন্টারফেসে স্থানীয় গরম উত্পাদন করে।ধাতুসংক্রান্ত একটি অবিচ্ছিন্ন বন্ধন তৈরি করতে চাপ প্রয়োগ করা হয়.
4. সাইজিং
প্রয়োজনীয় সেগমেন্টেড প্রোফাইল তৈরি করার জন্য অবিচ্ছিন্ন স্পাইরাল ফিনটি যান্ত্রিকভাবে টুকরো টুকরো করে।
5. ফিন ফর্মিং এবং ক্যালিব্রেশন
গ্রাহকের স্পেসিফিকেশন পূরণের জন্য ফিন জ্যামিতি, পিচ, উচ্চতা এবং সারিবদ্ধতা নিয়ন্ত্রণ করা হয়।
6. সমাপ্তি
এইচআরএসজি প্রস্তুতকারকের প্রয়োজনীয়তা অনুসারে টিউব শেষগুলি পরিষ্কার এবং শেষ করা হয়।
7. ইনস্পেকশন
চূড়ান্ত মুক্তির আগে মাত্রিক, চাক্ষুষ, উপাদান এবং সোল্ডার/সংযুক্তি পরিদর্শন করা হয়।
পরীক্ষা ও পরিদর্শন
এইচআরএসজি ফিনড টিউবগুলির জন্য গুণমান নিয়ন্ত্রণ বিশেষভাবে গুরুত্বপূর্ণ কারণ তারাক্রমাগত তাপীয় লোড এবং বারবার তাপমাত্রা পরিবর্তন.
ক্রয়ের স্পেসিফিকেশনের উপর নির্ভর করে, পরিদর্শন নিম্নলিখিতগুলি অন্তর্ভুক্ত করতে পারেঃ
রাসায়নিক বিশ্লেষণ
টিপি৩০৪এইচ উপাদান গ্রেড যাচাই করার জন্য পজিটিভ উপাদান সনাক্তকরণ (পিএমআই) বা পরীক্ষাগার রাসায়নিক বিশ্লেষণ করা যেতে পারে।
টেনসিল টেস্ট
টেনসিল টেস্টিং আয়তন শক্তি, টেনসিল শক্তি এবং elongation যাচাই।
হাইড্রোস্ট্যাটিক পরীক্ষা
বেস টিউবটি প্রযোজ্য ASTM A312 প্রয়োজনীয়তা এবং ক্রেতাদের স্পেসিফিকেশন অনুযায়ী হাইড্রোস্ট্যাটিকভাবে পরীক্ষা করা যেতে পারে।
এডি কারেন্ট টেস্টিং
এড্ডি বর্তমান পরীক্ষা টিউব নির্দিষ্ট পৃষ্ঠ এবং প্রায় পৃষ্ঠ discontinuities সনাক্ত করতে পারেন।
আল্ট্রাসোনিক পরীক্ষা
প্রকল্পের প্রয়োজনীয়তার উপর নির্ভর করে টিউব-ওয়াল বা ওয়েড-এরিয়া পরীক্ষার জন্য UT নির্দিষ্ট করা যেতে পারে।
ফিন-টু-টিউব বন্ড পরিদর্শন
ফিন সংমিশ্রণটি অবিচ্ছিন্নতা, আঠালো গুণমান এবং অসম্পূর্ণ ldালাইয়ের সম্ভাব্য অঞ্চলগুলির জন্য পরিদর্শন করা হয়।
চাক্ষুষ পরিদর্শন
টিউব পৃষ্ঠ, ফিন জ্যামিতি, ওয়েল্ডের চেহারা এবং টিউব শেষগুলি চাক্ষুষভাবে পরীক্ষা করা হয়।
মাত্রিক পরিদর্শন
সাধারণ পরিমাপের মধ্যে রয়েছেঃ
- টিউব বাইরের ব্যাসার্ধ
- দেয়ালের বেধ
- টিউব দৈর্ঘ্য
- ফিন উচ্চতা
- ফিনের বেধ
- ফিন পিচ
- ফিন ঘনত্ব
- ফিন-টু-টিউব সারিবদ্ধতা
- পেরেকের মোট দৈর্ঘ্য
এইচআরএসজি প্রস্তুতকারকদের জন্য সুবিধা
উচ্চ তাপ স্থানান্তর পৃষ্ঠতল
খালি টিউবগুলির তুলনায় serrated fins উল্লেখযোগ্যভাবে বাহ্যিক তাপ স্থানান্তর এলাকা বৃদ্ধি করে।
উন্নত গ্যাস পার্শ্ব তাপ স্থানান্তর
বিচ্ছিন্ন ফিন জ্যামিতি অশান্তিকে উৎসাহিত করে এবং গ্যাসের পাশের তাপ স্থানান্তরকে উন্নত করে।
স্টেইনলেস স্টীল ক্ষয় প্রতিরোধের
TP304H সাধারণ কার্বন ইস্পাত টিউব উপকরণগুলির তুলনায় অনেক ক্ষয়কারী এবং অক্সিডাইজিং পরিবেশে উল্লেখযোগ্যভাবে বেশি প্রতিরোধের প্রস্তাব দেয়।
উচ্চ তাপমাত্রা ক্ষমতা
TP304H উচ্চ তাপমাত্রা অ্যাপ্লিকেশন যেখানে উপাদান দরকারী যান্ত্রিক বৈশিষ্ট্য বজায় রাখা আবশ্যক জন্য ডিজাইন করা হয়।
শক্তিশালী ফিন সংযুক্তি
উচ্চ-ফ্রিকোয়েন্সি ঝালাই নির্মাণ একটি অবিচ্ছিন্ন এবং যান্ত্রিকভাবে শক্তিশালী ফিন-টু-টিউব সংযোগ প্রদান করে।
কম্প্যাক্ট এইচআরএসজি ডিজাইন
উচ্চতর তাপ স্থানান্তর এলাকা ইঞ্জিনিয়ারদের কমপ্যাক্ট তাপ স্থানান্তর পৃষ্ঠের মধ্যে প্রয়োজনীয় তাপ কর্মক্ষমতা অর্জন করতে সাহায্য করতে পারে।
থার্মাল সাইক্লিংয়ের জন্য উপযুক্ত
একটি সঠিকভাবে ডিজাইন এবং উত্পাদিত ঝালাই ফিন কাঠামো HRSG অপারেশনের সাথে যুক্ত পুনরাবৃত্তি গরম এবং শীতল প্রতিরোধ করতে পারে।
অ্যাপ্লিকেশন
এএসটিএম এ৩১২ টিপি৩০৪এইচ সাইজড ফিনড টিউবগুলি মূলত নিম্নলিখিতগুলির জন্য ডিজাইন করা হয়েছেঃ
- তাপ পুনরুদ্ধার বাষ্প জেনারেটর (HRSG)
- সংযুক্ত চক্রের বিদ্যুৎ কেন্দ্র
- অপচয়িত তাপ পুনরুদ্ধারকারী বয়লার
- গ্যাস টারবাইন এক্সজাস সিস্টেম
- শিল্প সংযোজন সিস্টেম
- প্রক্রিয়া তাপ পুনরুদ্ধার
- শোধনাগারের তাপ পুনরুদ্ধার
- পেট্রোকেমিক্যাল প্ল্যান্ট
- রাসায়নিক প্রক্রিয়াকরণ সুবিধা
- উচ্চ তাপমাত্রার গ্যাস তাপ এক্সচেঞ্জার
- ইন্ডাস্ট্রিয়াল বয়লার
- শক্তি পুনরুদ্ধার সিস্টেম
প্রস্তাবিত HRSG সরবরাহ কনফিগারেশন
এইচআরএসজি নির্মাতাদের জন্য আমরা প্রকল্প-নির্দিষ্ট প্রয়োজনীয়তা অনুসারে serrated fined টিউব উত্পাদন করতে পারি, যার মধ্যে রয়েছেঃ
বেস টিউবঃএএসটিএম এ৩১২ টিপি৩০৪এইচ
ফিনের ধরনঃপেরেকযুক্ত স্পাইরাল ফিন
ফিন সংযুক্তিঃউচ্চ ফ্রিকোয়েন্সিতে ঝালাই
ফিনের উপাদানঃস্টেইনলেস স্টীল / প্রকল্প-নির্দিষ্ট খাদ
টিউব দৈর্ঘ্যঃগ্রাহক নির্দিষ্ট
ফিন পিচঃগ্রাহক নির্দিষ্ট
ফিন উচ্চতাঃগ্রাহক নির্দিষ্ট
ফিনের বেধঃগ্রাহক নির্দিষ্ট
পরিদর্শনঃASTM, ASME এবং ক্রেতা প্রয়োজনীয়তা অনুযায়ী
ডকুমেন্টেশনঃউপাদান পরীক্ষার শংসাপত্র, মাত্রিক পরিদর্শন প্রতিবেদন এবং প্রযোজ্য এনডিটি/পরীক্ষার রেকর্ড
চূড়ান্ত টিউব এবং ফিনের মাত্রা সর্বদাHRSG তাপীয় নকশা, যান্ত্রিক নকশা এবং প্রযোজ্য প্রকল্পের স্পেসিফিকেশন, শুধুমাত্র একটি স্ট্যান্ডার্ড আকার টেবিল থেকে মাত্রা নির্বাচন করার পরিবর্তে।
গুণমান নিশ্চিতকরণ
এইচআরএসজি অ্যাপ্লিকেশনগুলির জন্য, প্রতিটি উত্পাদন ব্যাচকে নিম্নলিখিতগুলি অন্তর্ভুক্ত করে ট্র্যাকযোগ্যতা ডকুমেন্টেশন সরবরাহ করা যেতে পারেঃ
- তাপের সংখ্যা
- উপাদান গ্রেড
- রাসায়নিক গঠন
- যান্ত্রিক পরীক্ষার ফলাফল
- টিউব মাত্রা
- ফিনের মাত্রা
- ঢালাই/ফিন সংযুক্তি পরিদর্শন
- এনডিটি ফলাফল যেখানে নির্দিষ্ট করা হয়েছে
- নির্দিষ্ট করা হলে হাইড্রোস্ট্যাটিক পরীক্ষার ফলাফল
- চাক্ষুষ পরিদর্শন
- চূড়ান্ত পরিদর্শন রেকর্ড
- উপাদান পরীক্ষার শংসাপত্র (এমটিসি)
এই ট্রেসযোগ্যতা এইচআরএসজি নির্মাতাদের তাদেরগুণমান নিয়ন্ত্রণ এবং চাপ সরঞ্জাম ডকুমেন্টেশন সিস্টেম.
