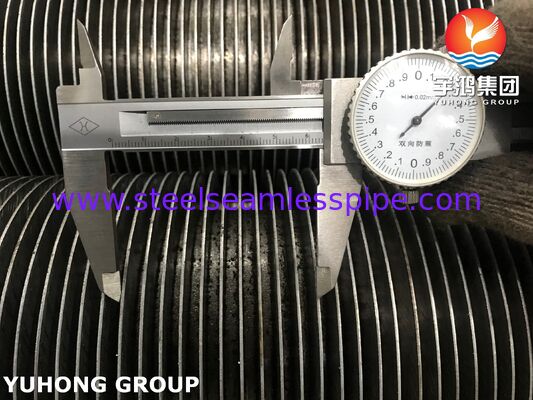

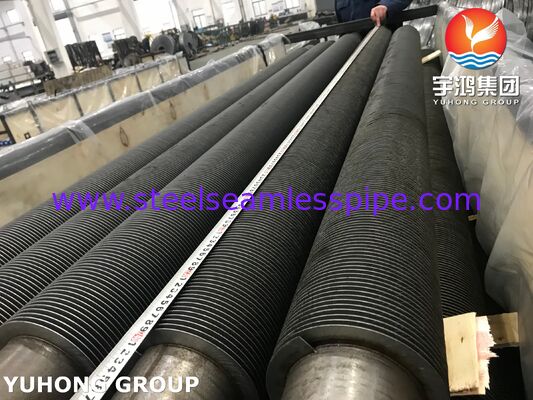

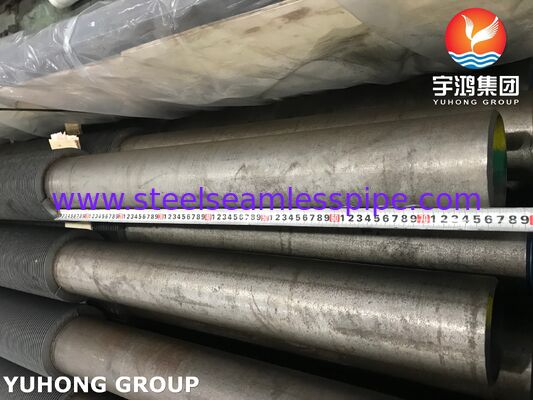

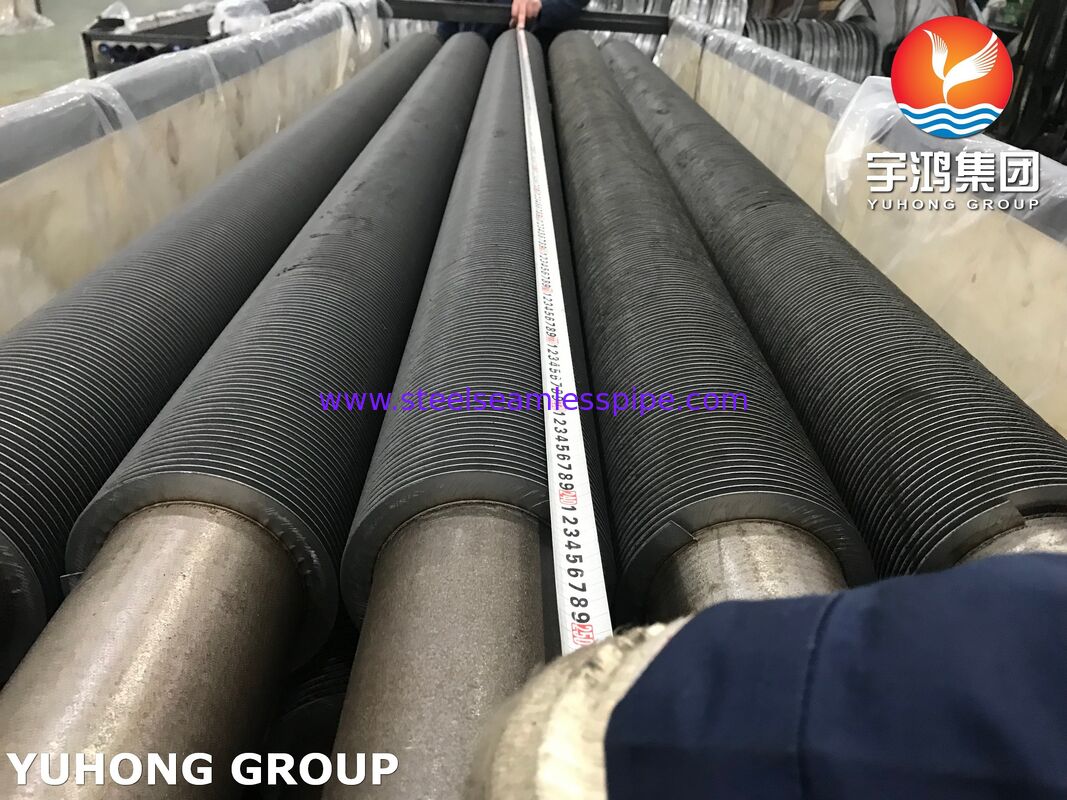

সুপারহিটারের জন্য উচ্চ-ফ্রিকোয়েন্সি ঝালাই ফিনিড টিউব ∙ ASTM A213 T9

এএসটিএম এ২১৩ টি৯ হাই ফ্রিকোয়েন্সি ওয়েল্ডেড ফিনড টিউব সুপারহিটারের জন্যউচ্চ তাপমাত্রার তাপ স্থানান্তর উপাদানগুলি চাহিদাপূর্ণ বয়লার, বিদ্যুৎ উত্পাদন, বর্জ্য তাপ পুনরুদ্ধার এবং শিল্প তাপীকরণ অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে।এএসটিএম এ২১৩ টি৯ লেগ স্টিলবেস টিউব হিসাবে, যখন ফিনগুলি উচ্চ-ফ্রিকোয়েন্সি বৈদ্যুতিক প্রতিরোধের ldালাই প্রক্রিয়া ব্যবহার করে টিউব পৃষ্ঠের সাথে অবিচ্ছিন্নভাবে ldালাই করা হয়।

T9 একটিক্রোমিয়াম-মলিবডেনম খাদ ইস্পাতএটি উচ্চ তাপমাত্রা সেবা জন্য উন্নত. এর ক্রোমিয়াম, মলিবডেনাম, উচ্চ তাপমাত্রা শক্তি, অক্সিডেশন প্রতিরোধের সমন্বয়এবং তাপীয় স্থিতিশীলতা এটিকে উষ্ণ জ্বলন গ্যাসের সংস্পর্শে থাকা সুপারহিটার বিভাগগুলির জন্য উপযুক্ত করে তোলে.

উচ্চ-ফ্রিকোয়েন্সি ঝালাই ফিন কাঠামো একটি খালি টিউব তুলনায় উল্লেখযোগ্যভাবে বাহ্যিক তাপ স্থানান্তর এলাকা বৃদ্ধি।এটি সুপারহিটারকে একটি কমপ্যাক্ট তাপ স্থানান্তর পৃষ্ঠ বজায় রেখে দক্ষ গ্যাস-পার্শ্ব তাপ স্থানান্তর অর্জন করতে দেয়.

সুপারহিটার অ্যাপ্লিকেশনগুলির জন্য, এই টিউবগুলি গ্রাহকের প্রয়োজনীয়তা অনুসারে তৈরি করা যেতে পারেটিউব ব্যাসার্ধ, প্রাচীর বেধ, ফিন উচ্চতা, ফিন বেধ, ফিন পিচ, টিউব দৈর্ঘ্য, ফিন কনফিগারেশন এবং উপাদান প্রয়োজনীয়তা.

• বেস টিউব উপাদানঃASTM A213 T9 / ASME SA213 T9
• উৎপাদনঃউচ্চ ফ্রিকোয়েন্সি ঝালাই ফিনিং
• প্রয়োগঃবেতারের সুপারহিটার এবং উচ্চ তাপমাত্রার তাপ পুনরুদ্ধারের সরঞ্জাম
• উচ্চ তাপমাত্রা ক্ষমতাঃউচ্চ তাপমাত্রা ব্যবহারের জন্য উপযুক্ত
• ফিন সংযুক্তিঃক্রমাগত উচ্চ ফ্রিকোয়েন্সি ঝালাই সংযোগ
• তাপ স্থানান্তর কর্মক্ষমতাঃখালি টিউবগুলির তুলনায় বাহ্যিক পৃষ্ঠের আয়তন বৃদ্ধি
• যান্ত্রিক অখণ্ডতাঃশক্তিশালী এবং অবিচ্ছিন্ন ফিন-টু-টিউব সংযুক্তি
• কাস্টমাইজেশনঃটিউব এবং ফিনের আকারগুলি অঙ্কন বা প্রযুক্তিগত বিশেষ উল্লেখ অনুযায়ী তৈরি করা যেতে পারে
• পরিদর্শনঃআকার, দৃশ্যমানতা, সোল্ডার অখণ্ডতা, যান্ত্রিক এবং হাইড্রোস্ট্যাটিক পরীক্ষা প্রযোজ্য

একটি সুপারহিটার উচ্চ তাপমাত্রার ধোঁয়াশা গ্যাস থেকে স্যাচুরেটেড বা আংশিকভাবে উত্তপ্ত বাষ্পে তাপ স্থানান্তর করে, ডাউনস্ট্রিম টারবাইন বা প্রক্রিয়া ব্যবহারের জন্য উচ্চ তাপমাত্রার সুপারহিটেড বাষ্প উত্পাদন করে।

তাপ স্থানান্তর পৃষ্ঠটি সহ্য করতে হবেঃ

• উচ্চ গ্যাস তাপমাত্রা
• উচ্চতর টিউব-মেটাল তাপমাত্রা
• তাপীয় চক্র
• অক্সাইডাইজিং জ্বলন বায়ুমণ্ডল
• দীর্ঘমেয়াদী চাপ এবং তাপমাত্রা এক্সপোজার

এএসটিএম এ২১৩ টি৯এই পরিবেশে এটি সুবিধাজনক কারণ এর ক্রোমিয়াম এবং মলিবডেনাম খাদটি প্রচলিত কার্বন ইস্পাত টিউবগুলির তুলনায় উচ্চ তাপমাত্রায় আরও ভাল পারফরম্যান্স সরবরাহ করে।

দ্যউচ্চ ফ্রিকোয়েন্সির ঝালাইয়ের ফিনগ্যাসের পাশের পৃষ্ঠের আয়তন বাড়িয়ে তাপ স্থানান্তর দক্ষতা আরও উন্নত করে। এটি একটি তুলনামূলকভাবে কমপ্যাক্ট সুপারহিটার বিন্যাসে বৃহত্তর তাপ স্থানান্তর দায়িত্ব অর্জনের অনুমতি দিতে পারে।

এএসটিএম এ২১৩ টি৯ এইচএফডব্লিউ ফিনড টিউব বিশেষত নিম্নলিখিত ক্ষেত্রে উপযুক্তঃ

এটা হচ্ছেপ্রাথমিক প্রয়োগএই পণ্যের জন্য, T9 ফিনড টিউবগুলি কনভেকশন-টাইপ সুপারহিটার বিভাগে ব্যবহার করা যেতে পারে যেখানে গরম ধোঁয়াশা গ্যাসটি বাষ্পে তাপ স্থানান্তর করে।

এগুলি বিদ্যুৎ উৎপাদনের উদ্ভিদে ব্যবহৃত উচ্চ-চাপ এবং উচ্চ-তাপমাত্রা বয়লারের তাপ স্থানান্তর পৃষ্ঠগুলিতে অন্তর্ভুক্ত করা যেতে পারে।

T9 ফিনড টিউব ব্যবহার করা যেতে পারে যেখানে উচ্চ তাপমাত্রার নিষ্কাশন গ্যাস পুনরুদ্ধার করা হয় বা বাষ্প উত্পাদন বা সুপারহিট।

তারা নির্বাচিত উচ্চ তাপমাত্রা তাপ স্থানান্তর বিভাগের জন্য বিবেচনা করা যেতে পারেতাপ পুনরুদ্ধারের বাষ্প জেনারেটর, এইচআরএসজি ডিজাইনারের তাপমাত্রা, চাপ, ধাতুবিদ্যা এবং ওয়েল্ডিংয়ের প্রয়োজনীয়তা সাপেক্ষে।

উচ্চ-তাপমাত্রার বাষ্প উৎপাদনের জন্য প্রক্রিয়াকরণ শিল্পগুলি উপযুক্ত সুপারহিটার এবং তাপ পুনরুদ্ধার বিভাগগুলিতে খাদ-স্টিলের ফিনড টিউব ব্যবহার করতে পারে।

চূড়ান্ত মাত্রাগুলি সর্বদা বয়লার বা তাপ এক্সচেঞ্জারের নকশার দ্বারা নির্ধারিত হওয়া উচিত। নিম্নলিখিত ব্যাপ্তিগুলি পণ্যটির সীমাবদ্ধতার পরিবর্তে সাধারণ উত্পাদন সম্ভাবনা।

বড় শিল্প প্রকল্পের জন্য,বিশেষ টিউব ব্যাসার্ধ, প্রাচীরের বেধ, ফিনের মাত্রা এবং দৈর্ঘ্য গ্রাহকের অঙ্কন এবং প্রকল্পের স্পেসিফিকেশন অনুযায়ী তৈরি করা যেতে পারে.

একটি সাধারণ কনফিগারেশনে নিম্নলিখিতগুলি অন্তর্ভুক্ত থাকতে পারেঃ

এএসটিএম এ২১৩ টি৯ টিউব + কার্বন/অ্যালাইড স্টীল ফিন + ক্রমাগত এইচএফডব্লিউ সংযুক্তি

পেরেকের উপাদান নির্বাচন করা উচিতধোঁয়া গ্যাসের তাপমাত্রা, জারা পরিবেশ, তাপীয় সম্প্রসারণের প্রয়োজনীয়তা, ldালাই পদ্ধতি এবং ক্রেতা নির্দিষ্টকরণ.

নিম্নলিখিত মানগুলি জন্য সাধারণ রাসায়নিক প্রয়োজনীয়তা প্রতিনিধিত্ব করেএএসটিএম এ২১৩ টি৯চূড়ান্ত অনুমোদনের জন্য স্ট্যান্ডার্ড এবং ক্রয়ের স্পেসিফিকেশনের প্রযোজ্য সংস্করণ ব্যবহার করা উচিত।

দ্যসিআর-এমও অ্যালোয় সিস্টেমক্রোমিয়াম অক্সিডেশন প্রতিরোধের অবদান রাখে, যখন মলিবডেনাম উচ্চ তাপমাত্রা শক্তি এবং বিকৃতি প্রতিরোধের উন্নতি করে।

নোটঃক্রয় আদেশে নির্দিষ্ট ASTM A213/ASME SA213 সংস্করণের সাথে রাসায়নিক রচনা যাচাই করা উচিত।

এএসটিএম এ২১৩ টি৯ এর সাধারণ ন্যূনতম যান্ত্রিক প্রয়োজনীয়তা হলঃ

যান্ত্রিক বৈশিষ্ট্যগুলি সাধারণত উপাদান পরীক্ষার শংসাপত্র এবং প্রযোজ্য যান্ত্রিক পরীক্ষার পদ্ধতি ব্যবহার করে যাচাই করা হয়।

প্রকৃত অর্জনের জন্য,সর্বশেষ প্রযোজ্য ASTM/ASME সংস্করণ এবং প্রকল্পের স্পেসিফিকেশন অগ্রাধিকার পাবেউপরে দেখানো সাধারণ মানের উপরে।

ফিন একটি নিয়ন্ত্রিত ব্যবহার করে T9 টিউব অবিচ্ছিন্নভাবে সংযুক্ত করা হয়উচ্চ-ফ্রিকোয়েন্সি প্রতিরোধের ঢালাই প্রক্রিয়া.

উত্পাদনের সময়ঃ

1. টি-৯ টিউব প্রস্তুত এবং পরিদর্শন করা হয়েছে।
2. ফিন স্ট্রিপটি টিউবের বিরুদ্ধে সঠিকভাবে স্থাপন করা হয়।
3. উচ্চ-ফ্রিকোয়েন্সির বৈদ্যুতিক স্রোত যোগাযোগ ইন্টারফেসে স্থানীয় তাপ উৎপন্ন করে।
4. ধাতুসংক্রান্ত একটি ক্রমাগত বন্ধন তৈরি করতে চাপ প্রয়োগ করা হয়।
5. ঝালাই করা ফিন টিউবটি প্রয়োজন অনুযায়ী ঠান্ডা এবং সোজা করা হয়।
6. সমাপ্ত টিউবটি মাত্রিক এবং ওয়েল্ড-গুণমান পরিদর্শন করে।
7. টিউবগুলি প্রয়োজনীয় দৈর্ঘ্যে কাটা হয় এবং চালানের জন্য প্রস্তুত করা হয়।

যান্ত্রিকভাবে সংযুক্ত ফিনের বিপরীতে, একটি সঠিকভাবে উত্পাদিত HFW ফিন একটিফিন-টু-টিউব ইন্টারফেস বরাবর অবিচ্ছিন্ন সংযুক্তি, যা তাপ পরিবাহিতা এবং দীর্ঘমেয়াদী সেবা নির্ভরযোগ্যতা জন্য গুরুত্বপূর্ণ।

গুণমান নিয়ন্ত্রণ উভয়ASTM A213 T9 বেস টিউবএবংউচ্চ-ফ্রিকোয়েন্সি ঝালাই ফিন সংযুক্তি.

স্পেকট্রোমেট্রিক বা অন্য উপযুক্ত রাসায়নিক বিশ্লেষণ T9 খাদের রচনা যাচাই করতে ব্যবহার করা যেতে পারে।

টেনসিল টেস্টিং বেস টিউব উপাদান প্রয়োজনীয় টেনসিল শক্তি, ফলন শক্তি, এবং elongation যাচাই।

প্রযোজ্য স্পেসিফিকেশনের প্রয়োজন হলে উপাদান অবস্থা এবং উত্পাদন ধারাবাহিকতা যাচাই করার জন্য কঠোরতা পরীক্ষা করা যেতে পারে।

প্রযোজ্য এএসটিএম/এএসএমই স্ট্যান্ডার্ড এবং ক্রেতার প্রয়োজনীয়তা অনুযায়ী বেস টিউব বা সমাপ্ত সমন্বয়গুলিতে হাইড্রোস্ট্যাটিক চাপ পরীক্ষা করা যেতে পারে।

সাধারণ মাত্রিক পরিদর্শনগুলির মধ্যে রয়েছেঃ

• টিউব বাইরের ব্যাসার্ধ
• দেয়ালের বেধ
• টিউব দৈর্ঘ্য
• ফিন উচ্চতা
• ফিনের বেধ
• ফিন পিচ
• ফিনের প্রস্থ
• সামগ্রিক সরলতা
• ফিন সারিবদ্ধতা

টিউব এবং ফিনের পৃষ্ঠতলগুলি নিম্নলিখিতগুলির জন্য চাক্ষুষভাবে পরিদর্শন করা হয়ঃ

• ফাটল
• অত্যধিক অক্সিডেশন
• পৃষ্ঠের ক্ষতি
• দুষ্টু ফিন সংযুক্তি
• অনিয়মিত ফিন জ্যামিতি
• সোল্ডিং অস্বাভাবিকতা

এইচএফডাব্লু সিউমটি ক্রেতাদের মানের প্রয়োজনীয়তা অনুসারে মূল্যায়ন করা উচিত। ধ্বংসাত্মক ওয়েড চেক, ধাতুবিদ্যা পরীক্ষা, পিলিং / সংযুক্তি পরীক্ষা,বা যোগ্যতা এবং উৎপাদন নিয়ন্ত্রণের জন্য অন্যান্য প্রযোজ্য পরিদর্শন পদ্ধতি নির্দিষ্ট করা যেতে পারে.

প্রকল্পের স্পেসিফিকেশনের প্রয়োজন হলে, প্রযোজ্য এনডিই পদ্ধতিগুলির মধ্যে নিম্নলিখিতগুলি অন্তর্ভুক্ত করা যেতে পারেঃ

• অতিস্বনক পরীক্ষা
• এডি-কুরেন্ট পরীক্ষা
• ডাই পেনট্রেন্ট টেস্টিং
• রেডিওগ্রাফিক পরীক্ষা

সঠিক এনডিই পদ্ধতি নির্বাচন করা উচিতটিউব স্পেসিফিকেশন, ডিজাইন কোড, সার্ভিস শর্ত এবং ক্রেতা এর পরিদর্শন পরিকল্পনা.

T9 Cr-Mo ইস্পাত উচ্চ তাপমাত্রা বয়লার এবং তাপ এক্সচেঞ্জার পরিষেবা জন্য ডিজাইন করা হয়।

একই ব্যাসার্ধের একটি খালি টিউবের তুলনায় ফিনগুলি গ্যাসের পাশের পৃষ্ঠতলকে যথেষ্ট পরিমাণে সরবরাহ করে।

ক্রমাগত এইচএফডব্লিউ সংযুক্তি টিউব এবং ফিনের মধ্যে একটি সরাসরি তাপ স্থানান্তর পথ সরবরাহ করে।

উচ্চতর পৃষ্ঠের আয়তন ঘনত্ব ইঞ্জিনিয়ারদের একটি ছোট তাপ স্থানান্তর বিভাগের মধ্যে প্রয়োজনীয় তাপ স্থানান্তর দায়িত্ব অর্জন করতে সাহায্য করতে পারে।

T9 খাদ ইস্পাত এবং ঝালাই ফিন নির্মাণের সমন্বয় পণ্যটি নির্বাচিত উচ্চ তাপমাত্রা সুপারহিটার এবং তাপ পুনরুদ্ধার অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।

প্রতিটি উত্পাদন ব্যাচকে উপযুক্ত মানের ডকুমেন্টেশন সরবরাহ করা যেতে পারে, যেমনঃ

• উপাদান পরীক্ষার শংসাপত্র (এমটিসি)
• রাসায়নিক রচনা প্রতিবেদন
• যান্ত্রিক পরীক্ষার ফলাফল
• মাত্রা পরিদর্শন প্রতিবেদন
• প্রযোজ্য হলে হাইড্রোস্ট্যাটিক পরীক্ষার ফলাফল
• এনডিই রিপোর্ট, যেখানে নির্দিষ্ট করা হয়েছে
• ফিন ওয়েল্ড পরিদর্শন রেকর্ড
• তাপ/লট ট্র্যাকযোগ্যতার নথি
• সম্মতি শংসাপত্র

পরিদর্শন প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারেASME, ASTM, EN, API, প্রকল্পের স্পেসিফিকেশন বা ক্রেতার অনুমোদিত পরিদর্শন ও পরীক্ষার পরিকল্পনা.

সমাপ্ত ফিনড টিউবগুলি সাধারণত পরিবহনের সময় যান্ত্রিক ক্ষতির বিরুদ্ধে সুরক্ষিত থাকে। টিউব দৈর্ঘ্য এবং গ্রাহকের প্রয়োজনীয়তার উপর নির্ভর করে প্যাকেজিং অন্তর্ভুক্ত হতে পারেঃ

• প্যাকেজড টিউব প্যাকেজ
• সুরক্ষামূলক শেষ ক্যাপ
• আর্দ্রতা প্রতিরোধী প্যাকেজিং
• ইস্পাত বা কাঠের ফ্রেম
• স্পষ্টভাবে চিহ্নিত সনাক্তকরণ ট্যাগ
• তাপ/লট ট্রেসযোগ্যতার চিহ্ন

আন্তর্জাতিক চালানের জন্য, প্যাকেজিং নির্বাচন করা উচিতটিউব দৈর্ঘ্য, ওজন, গন্তব্য, হ্যান্ডলিং পদ্ধতি এবং গ্রাহকের প্রয়োজনীয়তা.

এএসটিএম এ২১৩ টি৯ হাই ফ্রিকোয়েন্সি ওয়েলডেড ফিনড টিউবউচ্চ তাপমাত্রা বয়লার এবং তাপ পুনরুদ্ধারের অ্যাপ্লিকেশনগুলির জন্য ইঞ্জিনিয়ারিং তাপ স্থানান্তর উপাদান। তাদের প্রধান সুবিধা একটিসিআর-মো-লেগ স্টিলের টি৯ বেস টিউবসঙ্গেক্রমাগত উচ্চ ফ্রিকোয়েন্সি welded পালক, উভয় উচ্চ তাপমাত্রা উপাদান কর্মক্ষমতা এবং বৃদ্ধি গ্যাস পাশ তাপ স্থানান্তর এলাকা প্রদান।

এগুলি বিশেষভাবে উপযুক্তসুপারহিটার, রিহিটার, পাওয়ার বেতার, বর্জ্য তাপ পুনরুদ্ধার বেতার, এইচআরএসজি এবং নির্বাচিত শিল্প তাপ পুনরুদ্ধার সিস্টেম.

একটি সুপারহিটার প্রস্তুতকারক বা ইপিসি ঠিকাদার জন্য সবচেয়ে গুরুত্বপূর্ণ ক্রয় পরামিতি হলটি৯ টিউব স্পেসিফিকেশন, টিউব ওডি এবং প্রাচীরের বেধ, ফিনের উপাদান, ফিনের উচ্চতা, ফিনের বেধ, ফিনের পিচ, ফিনের সংযুক্তির গুণমান, ডিজাইন তাপমাত্রা, ডিজাইন চাপ,এবং প্রযোজ্য পরিদর্শন প্রয়োজনীয়তা.
