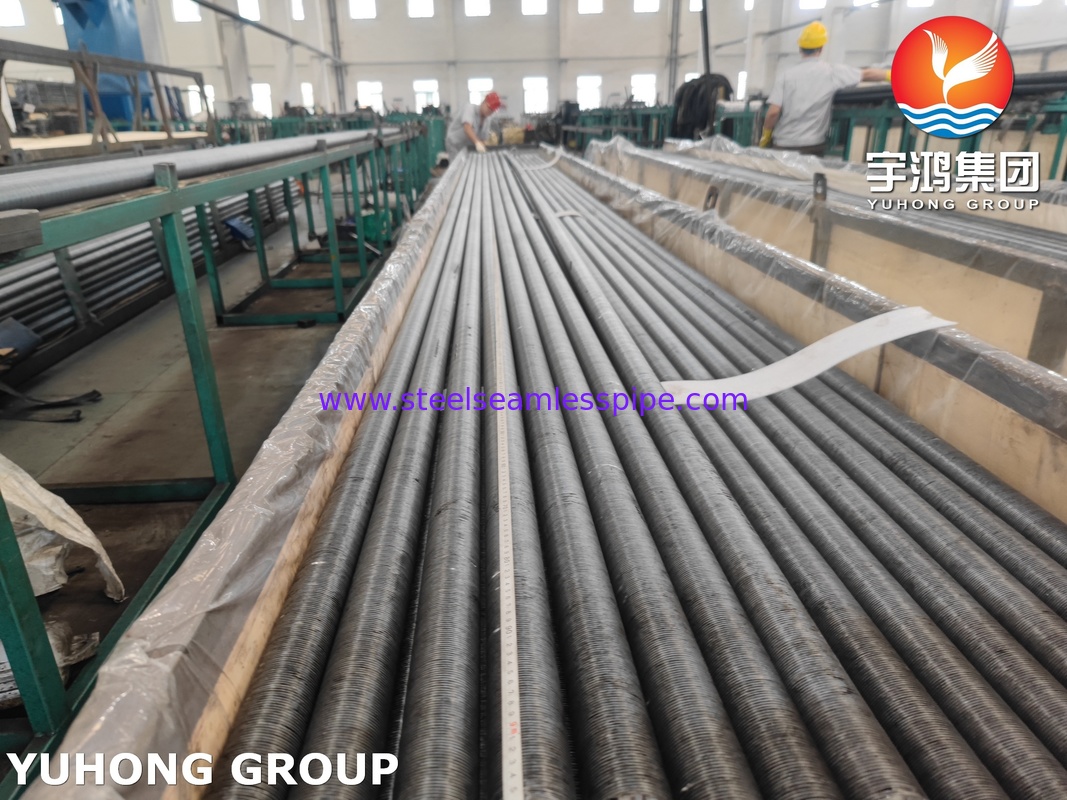

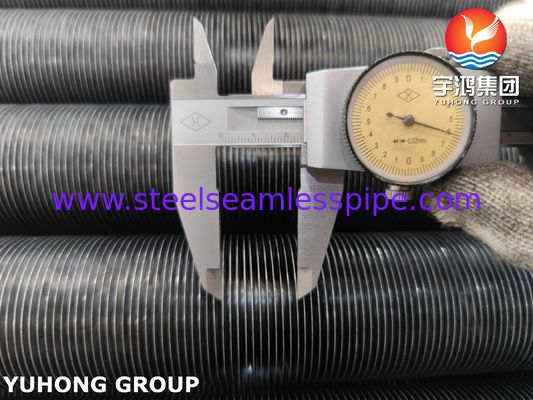

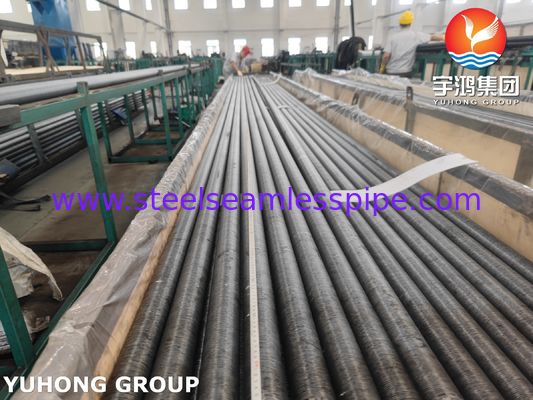

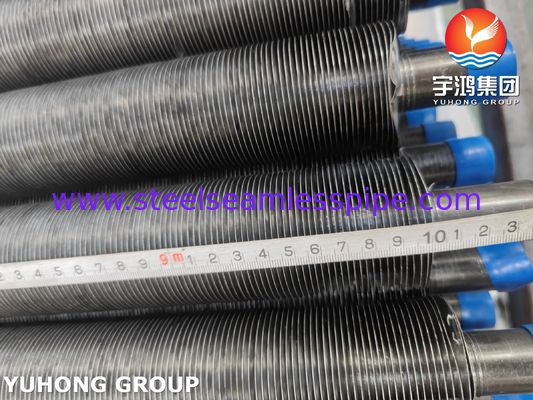

Asme SA209 এম্বেডড ফিন টিউব আল 1060 ফিন সহ
AL1060 FIN সহ ASME SA209 এম্বেড থাকা ফিন টিউব একটি অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা একটি অত্যন্ত দক্ষ তাপ স্থানান্তর উপাদান যেখানে উচ্চতর তাপীয় পরিবাহিতা এবং জারা প্রতিরোধের মধ্যপন্থী তাপমাত্রার পরিবেশে সর্বজনীন। এটি ব্যতিক্রমী তাপীয় কর্মক্ষমতা এবং যান্ত্রিকভাবে এম্বেড থাকা AL1060 অ্যালুমিনিয়াম ডানাগুলির বায়ুমণ্ডলীয় প্রতিরোধের সাথে ASME SA209 ইস্পাত বেস টিউবের শক্তিশালী যান্ত্রিক বৈশিষ্ট্য এবং ওয়েলডিবিলিটিকে একত্রিত করে। এই কনফিগারেশনটি বিভিন্ন শিল্প তাপ এক্সচেঞ্জারদের জন্য কর্মক্ষমতা, স্থায়িত্ব এবং ব্যয়-কার্যকারিতার সর্বোত্তম ভারসাম্য সরবরাহ করে।
বেস টিউব উপাদান: ASME SA209
ASME SA209 হ'ল বিরামবিহীন কার্বন-মলিবডেনাম অ্যালো-স্টিল বয়লার এবং সুপারহিটার টিউবগুলির জন্য একটি স্পেসিফিকেশন। মলিবডেনাম সংযোজন কার্বন স্টিলের তুলনায় উন্নত তাপমাত্রায় উন্নত শক্তি সরবরাহ করে।
মূল অ্যালোয়িং উপাদান:মলিবডেনাম (এমও)। এই উপাদানটি উচ্চ-তাপমাত্রার শক্তি এবং স্টিলের ক্রিপ প্রতিরোধের বাড়ায়।
ফিন উপাদান: AL1060 অ্যালুমিনিয়াম
AL1060 হ'ল বাণিজ্যিকভাবে খাঁটি অ্যালুমিনিয়াম খাদ (সর্বনিম্ন 99.6% AL), এটি তার দুর্দান্ত তাপ পরিবাহিতা, গঠনযোগ্যতা এবং বায়ুমণ্ডলীয় জারা থেকে অসামান্য প্রতিরোধের জন্য পরিচিত।
রাসায়নিক রচনা (%)
ASME SA209 T1A রাসায়নিক রচনা (%)
|
উপাদান
|
গ
|
এমএন
|
পি
|
এস
|
সি
|
মো
|
|
পরিসীমা
|
≤0.18
|
0.30-0.80
|
≤0.025
|
≤0.025
|
0.10-0.50
|
0.44-0.65
|
AL1060 রাসায়নিক রচনা (%)
|
উপাদান
|
আল
|
ফে+সি
|
কিউ
|
এমএন
|
মিলিগ্রাম
|
জেডএন
|
তি
|
অন্যগুলি (প্রতিটি)
|
অন্যরা (মোট)
|
|
পরিসীমা
|
≥99.60
|
≤0.35
|
≤0.05
|
≤0.03
|
≤0.03
|
≤0.05
|
≤0.03
|
≤0.03
|
≤0.10
|
যান্ত্রিক বৈশিষ্ট্য
ASME SA209 T1A বেস টিউব যান্ত্রিক বৈশিষ্ট্য
|
টেনসিল শক্তি
|
ফলন শক্তি
|
কঠোরতা
|
দীর্ঘকরণ
|
|
≥380 এমপিএ
|
≥205 এমপিএ
|
-
|
≥30%
|
AL1060 ফিন যান্ত্রিক বৈশিষ্ট্য
|
টেনসিল শক্তি
|
ফলন শক্তি
|
কঠোরতা
|
দীর্ঘকরণ
|
|
60 - 95 এমপিএ
|
≥25 এমপিএ
|
≤27 এইচবি
|
≥15%
|
ASME SA209 এম্বেডড ফিন টিউবের সুবিধাগুলি AL1060 ফিন সহ
|
সম্পত্তি
|
বেনিফিট
|
|
উচ্চ তাপ দক্ষতা
|
AL1060 অ্যালুমিনিয়াম ফিন তার উচ্চ তাপীয় পরিবাহিতা (~ 200 ডাব্লু/এম · কে) এর কারণে দুর্দান্ত তাপ অপচয়কে সরবরাহ করে, টিউবটির সামগ্রিক তাপ স্থানান্তর সহগকে উল্লেখযোগ্যভাবে বাড়িয়ে তোলে।
|
|
জারা প্রতিরোধের
|
AL1060 ফিন বায়ুমণ্ডলীয় জারা থেকে উচ্চতর প্রতিরোধের প্রস্তাব দেয়, একটি প্রতিরক্ষামূলক অক্সাইড স্তর গঠন করে। SA209 বেস টিউব বিভিন্ন শিল্প পরিবেশ এবং স্কেলিংয়ের প্রতিরোধ সরবরাহ করে।
|
|
ব্যয়-কার্যকারিতা
|
স্টিল টিউবে অ্যালুমিনিয়াম ফিনস অল-স্টেইনলেস বা অল-অ্যালোয় ফিনযুক্ত টিউবগুলির তুলনায় আরও অর্থনৈতিক সমাধান সরবরাহ করে, যা কম উপাদান ব্যয়ে দুর্দান্ত পারফরম্যান্স সরবরাহ করে।
|
|
লাইটওয়েট পাখনা
|
ডানাগুলির জন্য অ্যালুমিনিয়ামের ব্যবহার ভারী ফিন উপকরণগুলির তুলনায় হিট এক্সচেঞ্জার অ্যাসেমব্লির সামগ্রিক ওজন হ্রাস করে, যা সমর্থন কাঠামো এবং ইনস্টলেশনকে সহজতর করতে পারে।
|
|
শক্তিশালী যান্ত্রিক বন্ড
|
এম্বেড থাকা ফিন উত্পাদন প্রক্রিয়াটি ফিন এবং টিউবের মধ্যে একটি শক্তিশালী, স্থায়ী যান্ত্রিক বন্ধন তৈরি করে, তাপ সাইক্লিং এবং কম্পনের অধীনে কাঠামোগত অখণ্ডতা নিশ্চিত করে।
|
|
উপাদান সমন্বয়
|
এই সংমিশ্রণটি অ্যালুমিনিয়াম ফিনের উচ্চতর তাপ স্থানান্তর এবং বায়ুমণ্ডলীয় জারা প্রতিরোধের সাথে ইস্পাত বেস টিউবটির শক্তি এবং চাপের সংযোজনকে সর্বোত্তমভাবে ব্যবহার করে।
|
ASME SA209 এম্বেড থাকা ফিন টিউব এর AL1060 ফিন সহ অ্যাপ্লিকেশনগুলি
1। তাপ পুনরুদ্ধার বাষ্প জেনারেটর (এইচআরএসজি):অর্থনীতিবিদ এবং নিম্ন-তাপমাত্রার বাষ্পীভবন বিভাগগুলি যেখানে অ্যালুমিনিয়ামের পাখনাগুলিকে অতিরিক্ত গরম করা এড়াতে সূক্ষ্ম গ্যাসগুলি পর্যাপ্ত পরিমাণে শীতল হয়েছে।
2। এয়ার কুলড হিট এক্সচেঞ্জার (ব্যথা):পেট্রোকেমিক্যাল এবং বিদ্যুৎকেন্দ্রগুলিতে শীতল প্রক্রিয়া তরল, জল এবং লুব্রিকেন্টগুলির জন্য জোরপূর্বক বা প্ররোচিত খসড়া ভক্তদের মধ্যে জরিমানা বান্ডিল হিসাবে ব্যবহৃত হয়।
3। শিল্প এয়ার হিটার:গরম করার জন্য বাতাস বা চুল্লি এবং ওভেনগুলিতে বায়ু প্রক্রিয়া বায়ু, তাপ দক্ষতা উন্নত করার জন্য।
4। শুকনো ওভেন এবং এইচভিএসি সিস্টেম:শিল্প শুকানোর সিস্টেম এবং বৃহত আকারের হিটিং, বায়ুচলাচল এবং শীতাতপনিয়ন্ত্রণ ইউনিটগুলিতে মূল তাপ স্থানান্তর উপাদান হিসাবে।
5 ... শক্তি পুনরুদ্ধার ভেন্টিলেটর:জলবায়ু নিয়ন্ত্রণ ব্যবস্থা তৈরিতে নিষ্কাশন এবং তাজা বায়ু প্রবাহের মধ্যে শক্তি স্থানান্তর করা।
