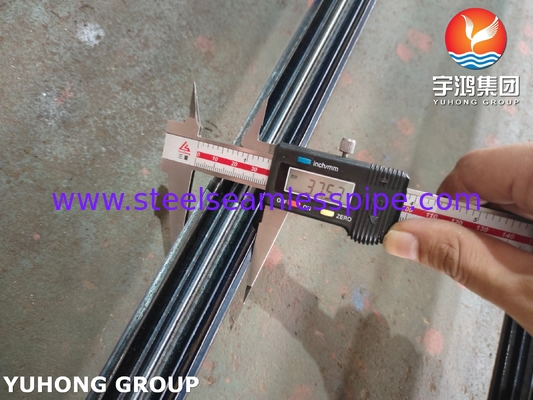

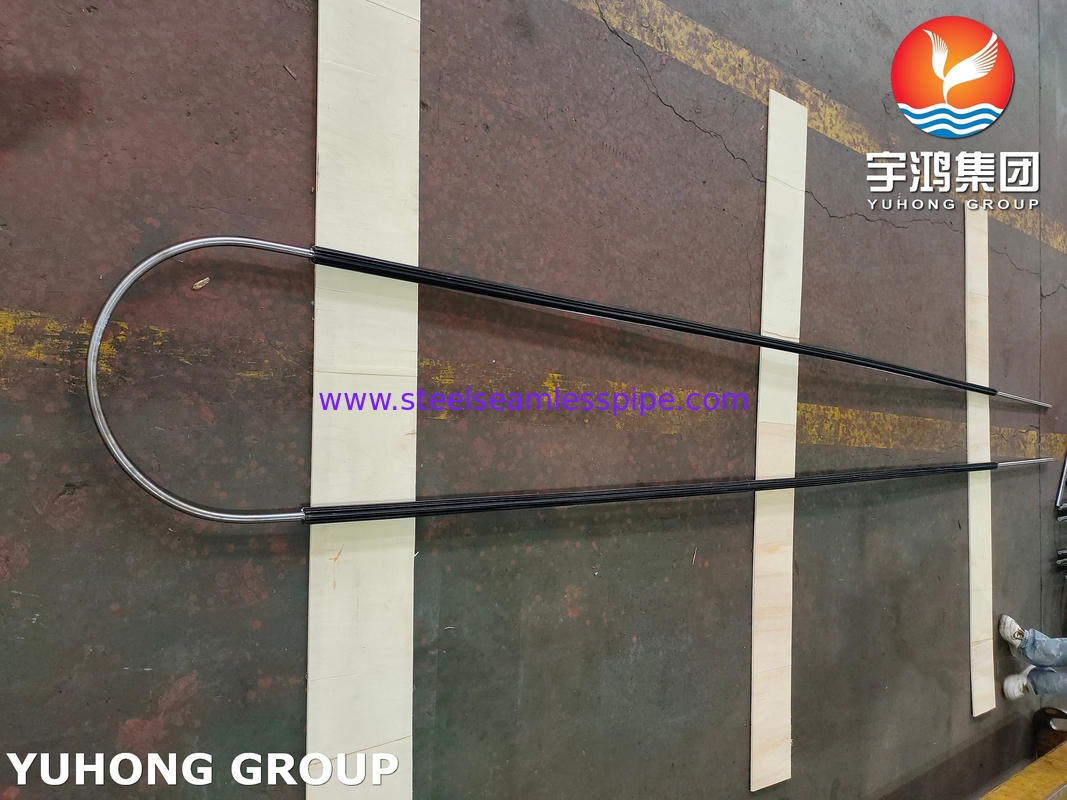

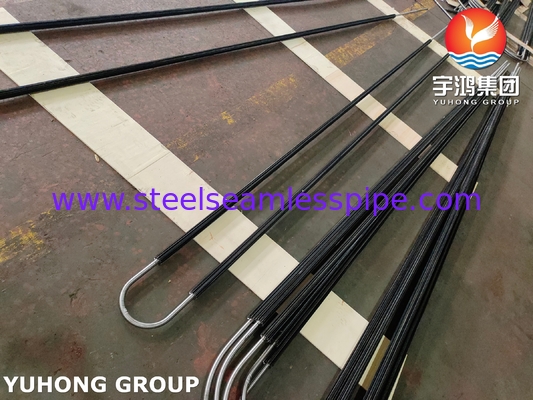

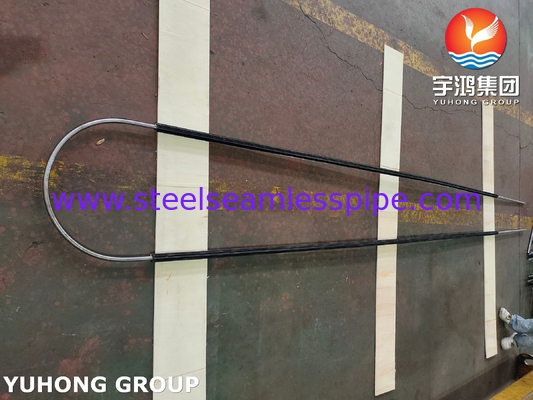

ASTM A179 কার্বন ইস্পাত ইউ বাঁক তেল পরিশোধক প্রকল্পের জন্য ওয়েল্ড লম্বায়িক ফিনিড টিউব
লম্বীয় ফিনড টিউবগুলি ঝালাই করা স্পাইরাল ফিনড টিউবগুলির অনুরূপ। এই ঝালাই কাঠামোটি যে কোনও বাস্তব তাপ স্থানান্তর অ্যাপ্লিকেশনগুলিতে ব্যবহার করা যেতে পারে।লংটিগন্যাল ফিনড স্ট্রাকচারটি সাধারণত শেল এবং টিউব অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়, ফিনিং টিউবগুলির গর্তগুলির মধ্য দিয়ে প্রবাহিত তরল এবং শেলের গর্তগুলির মধ্য দিয়ে প্রবাহিত তরলগুলির মধ্যে তাপ স্থানান্তরিত হয়।
উত্পাদন প্রক্রিয়াঃ লম্বাজোড় ফিনড টিউবগুলি টিউবের দৈর্ঘ্য জুড়ে প্রতিরোধমূলকভাবে ঝালাইয়ের মাধ্যমে উত্পাদিত হয়। ফিনগুলি ইউ-আকৃতির।বেস টিউব উপযুক্ত দৈর্ঘ্য কাটা হয় এবং তারপর পাতা নির্দেশিত এবং resistively টিউব দৈর্ঘ্য বরাবর welded হয়.
সাধারণ পাইপ/টিউব উপাদানঃ কার্বন/অ্যালগ স্টিল (A106, A179, A335 P5, P22, P9, ইত্যাদি); স্টেইনলেস স্টিল TP304, TP316L, TP321, ইত্যাদি; তামা খাদ CuNi 70/30, CuNi 90/10, ইত্যাদি এবং অন্যান্য উপাদান।সাধারণভাবে পিনের উপাদানটি বেস টিউবগুলির উপাদানটির সাথে একই.
সুবিধা
1. কার্যকর স্থানের মধ্যে তাপ স্থানান্তর দক্ষতা উন্নত করুন।
2তাপ স্থানান্তর পৃষ্ঠের জন্য প্রয়োজনীয় ইনস্টলেশন স্থান হ্রাস করুন।
3. উচ্চ অপারেশন নির্ভরযোগ্যতা বজায় রেখে সরঞ্জাম খরচ কমাতে।
4টিউব সাইডের চাপ হ্রাস, তারপর অপারেটিং খরচ হ্রাস।
5- ইস্পাত পাইপের শক্ততা বৃদ্ধি করা এবং এর ভূমিকম্প প্রতিরোধ ক্ষমতা বৃদ্ধি করা।
6. তাপ স্থানান্তর শক্তিশালী, প্রবাহ প্রতিরোধ এবং ধাতু খরচ কমাতে।
| রাসায়নিক গঠন |
সি |
এমএন |
P≤ |
S≤ |
Si≤ |
| 0.০৬-০18 |
0.২৭-০।63 |
0.035 |
0.035 |
0.25 |
| যান্ত্রিক বৈশিষ্ট্য |
টান শক্তি মিনিট |
ইন্ডেক্স শক্তি মিনিট |
লম্বা (%) |
| 47ksi, 325MPa |
26ksi, 180MPa |
≥৩৫ |
|
* নিম্ন কার্বন সামগ্রী চমৎকার ওয়েল্ডিং এবং গঠনযোগ্যতা প্রদান করে, কিন্তু কঠোরতা এবং জারা প্রতিরোধের সীমাবদ্ধ করে।
* পর্যাপ্ত শক্তি এবং উচ্চ প্রসারিততা (ডাক্টিলিটি) এর সমন্বয় এটিকে যান্ত্রিক শক প্রতিরোধী করে তোলে এবং বাঁক এবং গঠনের অনুমতি দেয়।
|
পরীক্ষাঃঅনুপাতিক বা লম্বা উত্তেজনা পরীক্ষা, সমতলতা পরীক্ষা, শস্যের আকার, জ্বলন্ত পরীক্ষা, ফ্ল্যাঞ্জ পরীক্ষা, কঠোরতা পরীক্ষা, হাইড্রোস্ট্যাটিক পরীক্ষা বা অ-ধ্বংসাত্মক বৈদ্যুতিক পরীক্ষা।
টিO-তে সাধারণ অ্যাপ্লিকেশন দৃশ্যকল্পil শোধনাগার
1- গরম করার চুলার বায়ু প্রিহিটার (Airlpreheater): এটি নিম্ন তাপমাত্রার জ্বলন বায়ু ব্যবহার করে উচ্চ তাপমাত্রার ধোঁয়াশা গ্যাস থেকে অবশিষ্ট তাপ পুনরুদ্ধার করে।এটি লংটিগুয়াল ফিনড টিউবগুলির একটি ক্লাসিক অ্যাপ্লিকেশন. ধোঁয়া গ্যাস শেল পাশ দিয়ে প্রবাহিত হয় (ফিনড পাশ), এবং বায়ু টিউব পাশ দিয়ে প্রবাহিত হয়।
2. রিঅ্যাক্টর এবং হাইড্রোজেনেশন ইউনিট প্রতিক্রিয়া পণ্য / ফিড তাপ এক্সচেঞ্জারঃ ঠান্ডা কাঁচামাল preheat গরম প্রতিক্রিয়া পণ্য ব্যবহার করুন। প্রক্রিয়া গ্যাস শেল পাশ (ফিন পাশ) মাধ্যমে প্রবাহিত।
3প্রাকৃতিক গ্যাস এবং শোধনাগারের গ্যাসের জন্য কুলারঃ বিভিন্ন প্রক্রিয়া গ্যাস প্রবাহকে শীতল করে।
4এয়ার কুলারঃ যদিও এয়ার কুলার সাধারণত অনুভূমিক ফিনড টিউব ব্যবহার করে, কিছু নির্দিষ্ট ক্ষেত্রে উল্লম্ব ফিনড টিউবও ব্যবহার করা হয়।বায়ু ভ্যানগুলি বায়ুকে ফিনড টিউব বান্ডিলগুলির উপরে উড়িয়ে দিতে বাধ্য করে, টিউব ভিতরে প্রক্রিয়া তরল ঠান্ডা।
