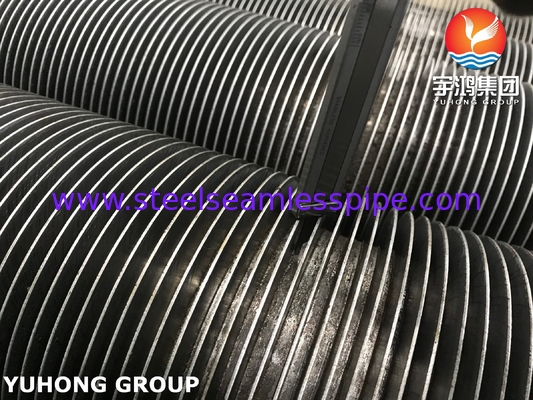

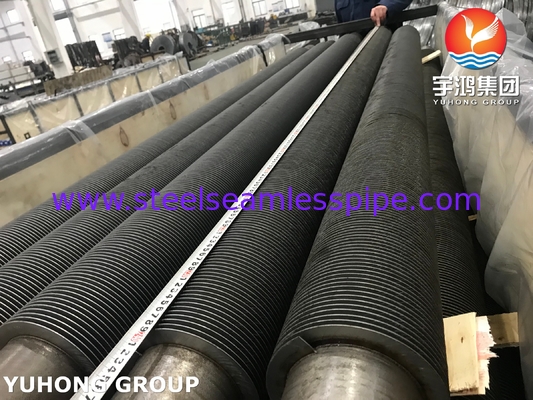

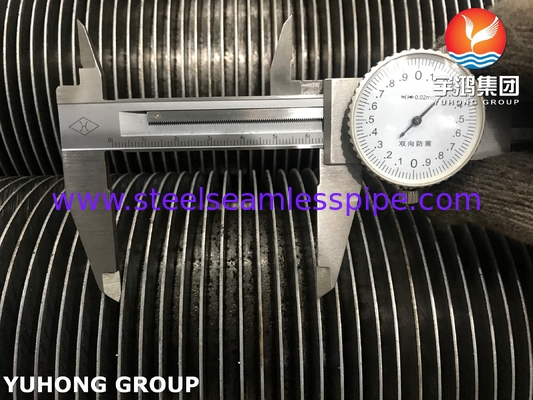

থার্মাল এবং নিউক্লিয়ার পাওয়ার জেনারেশনের জন্য ASTM A213 T9 অ্যালোয় স্টিল HFW ফিনড টিউব
সাধারণ স্পেসিফিকেশন HFW ফিনড টিউব
বেস পাইপ/টিউব ও.ডি: ১৫.৮৮-২১৯.১ মিমি
ফিন উচ্চতা: ৫-৫০ মিমি
ফিন বেধ: ০.৮-৩.০ মিমি
ফিন পিচ: গ্রাহকের অনুরোধ অনুযায়ী।
শেষ: প্লেন এন্ডস, বেভেলড এন্ডস

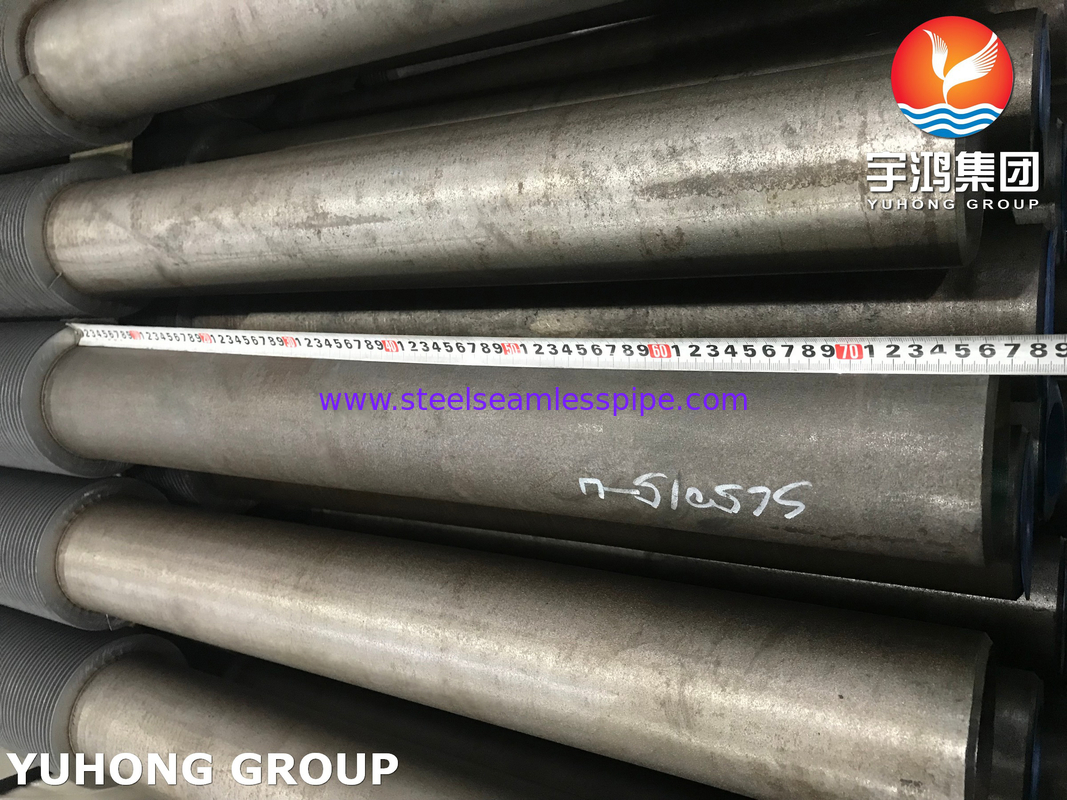

উভয় পাশে কোন ফিন এলাকা নেই:গ্রাহকের অনুরোধ অনুযায়ী
HFW ফিনড টিউবগুলির জন্য বেস টিউব সাধারণত হল: CS / SS / AS; সাধারণত, ফিনের উপাদান টিউবগুলির উপাদানের মতোই হয়
ASME SA213 টিউব K90941 এর বিস্তারিত
ASME SA213 সীমাহীন ফেরিটিক এবং অস্টেনিটিক স্টিল বয়লার, সুপারহিটার এবং হিট-এক্সচেঞ্জার টিউব, যা গ্রেড T5, TP304, ইত্যাদি হিসাবে চিহ্নিত করা হয়। বয়লার, সুপারহিটার, হিট এক্সচেঞ্জার, বা কনডেনসার টিউব এবং অন্যান্য অ্যাপ্লিকেশনের জন্য ব্যবহৃত হয়।
রাসায়নিক গঠন (%)
| গ্রেড |
C |
Mn |
P |
Su |
Si |
Cr |
Mo |
| T9 |
0.15 |
0.30-0.60 |
0.025 |
0.025 |
0.25-1.00 |
8.00-10.00 |
0.90-1.00 |
যান্ত্রিক বৈশিষ্ট্য
| গ্রেড |
টেনসাইল স্ট্রেন্থ, মিনিট |
ফলন শক্তি (0.2% অফসেট, মিনিট) |
দীর্ঘতা |
ব্রিনেল/ভিকার্স |
রকওয়েল |
| T9 |
ksi-60,MPa-415 |
ksi-30,MPa-205 |
30% |
179 HBW/190 HV |
89 HRB |
সম্পর্কিত শিল্প
১. বিদ্যুৎ উৎপাদন
বয়লার, হিট রিকভারি স্টিম জেনারেটর (HRSG), এবং ইকোনোমাইজারগুলিতে ফিনড টিউবগুলি তাপ এবং পারমাণবিক বিদ্যুৎ কেন্দ্রগুলিতে তাপ বিনিময় দক্ষতা উন্নত করতে ব্যবহৃত হয়।
২. পেট্রোকেমিক্যাল ও তেল শোধনাগার
উচ্চ তাপমাত্রা এবং ক্ষয়কারী পরিবেশ সহ্য করার জন্য হিটার, সংস্কারক এবং বর্জ্য তাপ পুনরুদ্ধার সিস্টেমে ফিনড টিউব ব্যবহার করা হয়।
৩. HVAC ও রেফ্রিজারেশন
বাণিজ্যিক এবং শিল্প জলবায়ু নিয়ন্ত্রণ ব্যবস্থার জন্য এয়ার কুলার, রেডিয়েটর এবং কনডেনসারের অংশ।
৪. শিল্প প্রক্রিয়া গরম
ইউনিফর্ম তাপ বিতরণ গুরুত্বপূর্ণ এমন শুকনো ব্যবস্থা, কিল এবং রাসায়নিক চুল্লিতে ব্যবহৃত হয়।
৫. মেরিন ও অফশোর
নোনা পরিস্থিতিতে তাদের স্থায়িত্বের কারণে জাহাজ-বোর্ডে হিট এক্সচেঞ্জার এবং ডেসালিনেশন ইউনিটে ফিনড টিউব ব্যবহার করা হয়।
৬. বর্জ্য থেকে শক্তি ও পরিবেশ নিয়ন্ত্রণ
নির্গমন কমাতে ফ্লু গ্যাস ট্রিটমেন্ট, এক্সস্ট গ্যাস রিকভারি এবং ইনসিনারেশন সিস্টেমে গুরুত্বপূর্ণ উপাদান।
প্ল্যান্ট ক্যাপাসিটি
HFW ফিনড টিউবগুলির জন্য, ৪টি প্রোডাকশন লাইন সহ। ফিন টিউব তৈরির জন্য দুটি প্রোডাকশন লাইনের দৈর্ঘ্য ২৫ মিটারের কম, এবং অন্য দুটি ৩০ মিটার পর্যন্ত পৌঁছাতে পারে।
বিভিন্ন ধরণের ফিনড টিউবগুলির জন্য স্পেসিফিকেশন
| প্রকার |
বর্ণনা |
বেস টিউব |
ফিন স্পেসিফিকেশন (মিমি) |
| ও.ডি. (মিমি) |
ফিন পিচ |
ফিন উচ্চতা |
ফিন পুরু |
| এম্বেডেড |
G-টাইপ ফিন টিউব |
16-63 |
2.1~5 |
<17 |
~0.4 |
| এক্সট্রুডেড |
একক ধাতু সম্মিলিত ধাতু |
8-51 |
1.6~10 |
<17 |
0.2-0.4 |
| নিম্ন ফিন টিউব টি-টাইপ ফিন টিউব |
10-38 |
0.6~2 |
<1.6 |
~0.3 |
| বাঁশের টিউব ঢেউতোলা টিউব |
16-51 |
8.0~30 |
<2.5 |
/ |
| wound |
l/kl/ll টাইপ ফিন টিউব |
16-63 |
2.1~5 |
<17 |
~0.4 |
| স্ট্রিং |
স্ট্রিং ফিন টিউব |
25-38 |
2.1-3.5 |
<20 |
0.2-0.5 |
| U-টাইপ |
U-টাইপ টিউব |
16-38 |
/ |
/ |
/ |
| ওয়েল্ডিং |
HF-ওয়েল্ডিং ফিন টিউব |
16-219 |
3~25 |
5~30 |
0.8-3 |
| H/HH টাইপ ফিন টিউব |
25-63 |
8~30 |
<200 |
1.5-3.5 |
| স্টাডেড ফিন টিউব |
25-219 |
8~30 |
5~35 |
φ5-20 |
বেস পাইপ / টিউব:
১. স্টেইনলেস স্টিল: ASME SA213/ASTM A213, ASME SA249/A249, ASME SA312/A312
২. ডুপ্লেক্স/সুপার ডুপ্লেক্স স্টিল: ASME SA789/A789, ASME SA790/A790
৩. কার্বন স্টিল: ASME SA106/ASTM A106, ASME SA179/ASTM A179, ASME SA192/ASTM A192, ASTM A214, ASTM A210
৪. অ্যালোয় স্টিল: ASME SA213/ASTM A213, ASME SA335 /ASTM A335
৫. নিকেল অ্যালোয় স্টিল: হেসটালোয় / ইনকোনেল / পিওর নিকেল / NS অ্যালোয় / কপার অ্যালোয় স্টিল
ফিন উপাদান:অ্যালোয় স্টিল, স্টেইনলেস স্টিল, কার্বন স্টিল
