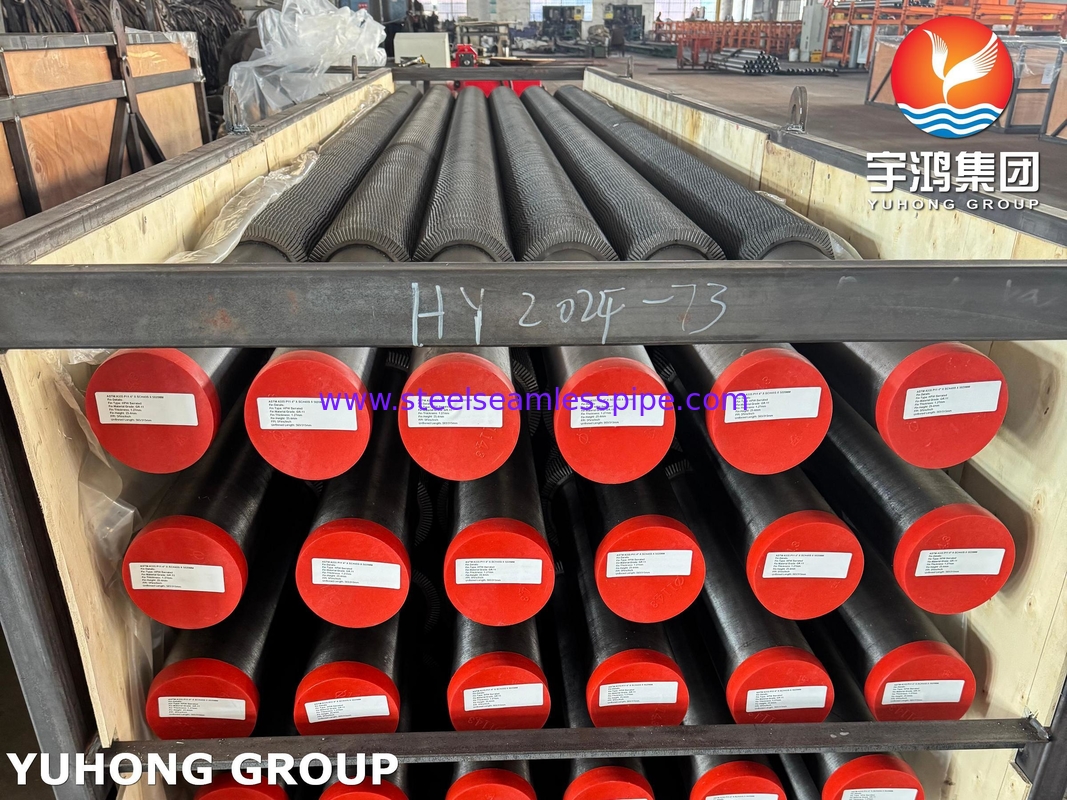

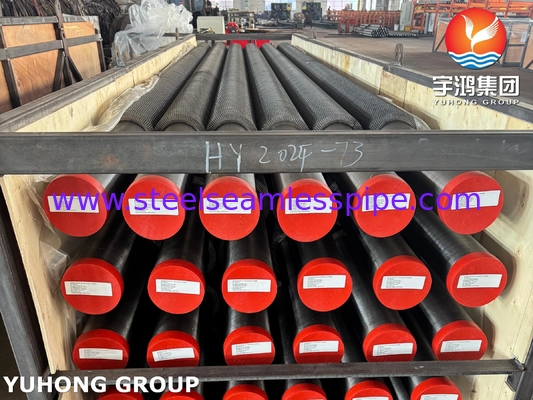

এএসটিএম এ৩৩৫ পি১১ সুপারহিটার এইচএসআরজি সিস্টেমের জন্য জিআর ১১ ফিন সহ সিরযুক্ত ফিন টিউব

১. A335 P11 Serrated Fin Tube Material Fundamentals

উপাদান ও বৈশিষ্ট্য:
ASTM A335 P11 (গ্রেড ১১) হল একটি ক্রোমিয়াম-মোলিবডেনিয়াম খাদ ইস্পাত যাতে C: 0.05–0.15%, Cr: 1.00–1.50%, এবং Mo: 0.44–0.65% থাকে। এটি ≥415 MPa টেনসাইল শক্তি, ≥205 MPa ফলন শক্তি, এবং ≥30% প্রসারণ প্রদান করে, যা তাপীয় চক্রের অধীনে স্থিতিস্থাপকতা নিশ্চিত করে।

তাপ চিকিৎসা: পাইপগুলি মাইক্রোস্ট্রাকচারাল স্থিতিশীলতা এবং দৃঢ়তা অনুকূল করতে সম্পূর্ণ অ্যানিলিং বা নরমালাইজেশন + টেম্পারিং (≥650°C) এর মধ্য দিয়ে যায়।

পরিষেবা সীমা: 550°C পর্যন্ত অপারেটিং তাপমাত্রা, -43.5°C-এ ভঙ্গুর থেকে নমনীয় রূপান্তর সহ।

২. A335 P11 Serrated Fin Tube ডিজাইন সুবিধা

উন্নত তাপ স্থানান্তর: খাঁজগুলি মসৃণ পাখার তুলনায় 40–60% পৃষ্ঠের ক্ষেত্রফল বৃদ্ধি করে, যা বয়লার এবং তাপ এক্সচেঞ্জারে তাপীয় বিনিময়কে ত্বরান্বিত করে।

turbulance ইন্ডাকশন: অসম প্রান্তগুলি ল্যামিনার প্রবাহকে ব্যাহত করে, যা বাউন্ডারি লেয়ারের প্রতিরোধ ক্ষমতা হ্রাস করে এবং 15–25% তাপ পরিবাহিতা দক্ষতা উন্নত করে।

তাপীয় স্থিতিশীলতা: 540°C-এ, P11 66.1 MPa এক্সট্রাপোলেটেড স্ট্রেস রাপচার শক্তি ধরে রাখে, যা স্থায়ী লোডের অধীনে বিকৃতি প্রতিরোধ করে।

৩. A335 P11 Serrated Fin Tube মূল অ্যাপ্লিকেশন

তাপ এক্সচেঞ্জার: এই পাখনাগুলি তাপ বিনিময়ের জন্য পৃষ্ঠের ক্ষেত্রফল বৃদ্ধি করে, যা তরলগুলির মধ্যে তাপ স্থানান্তরে তাপীয় দক্ষতা উন্নত করে।
বয়লার: উচ্চ-তাপমাত্রার পরিবেশে ব্যবহৃত হয় যা দহন গ্যাস থেকে জল বা বাষ্পে তাপ স্থানান্তর বাড়ায়।
পেট্রোকেমিক্যাল প্ল্যান্ট: এমন প্রক্রিয়াগুলিকে সমর্থন করে যার জন্য দক্ষ তাপ ব্যবস্থাপনার প্রয়োজন, যেমন রিঅ্যাক্টর এবং ডিস্টিলেশন কলামে।
বিদ্যুৎ কেন্দ্র: টারবাইন এবং কনডেনসারের কুলিং সিস্টেমে অবিচ্ছেদ্য, যেখানে সর্বোত্তম কর্মক্ষমতার জন্য দক্ষ তাপ অপসারণ অপরিহার্য।
তেল ও গ্যাস শিল্প: পাইপলাইন সিস্টেমে নিযুক্ত করা হয় যেখানে উচ্চ তাপমাত্রায় তরল পরিবহনের জন্য তাপ স্থানান্তর গুরুত্বপূর্ণ।

৪. A335 P11 Serrated Fin Tube শক্তি বনাম বিকল্প

পরামিতি P11 Serrated Fin কার্বন ইস্পাত পাখনা
সর্বোচ্চ অপারেটিং তাপমাত্রা 550°C ≤350°C
জারণ প্রতিরোধ ক্ষমতা চমৎকার (Cr-Mo স্তর) দুর্বল
তাপীয় ক্লান্তি জীবন 100,000+ চক্র 20,000–40,000 চক্র


৫. A335 P11 Serrated Fin Tube ম্যানুফ্যাকচারিং ও গুণমান নিয়ন্ত্রণ

ফিন তৈরি: P11 টিউবগুলির কোল্ড রোলিং বা নির্ভুলতা মেশিনিং, এর পরে স্ট্রেস-রিলিভিং হিট ট্রিটমেন্ট।

পরীক্ষা:

হাইড্রস্ট্যাটিক চাপ পরীক্ষা (ASTM A999 অনুযায়ী)।

ত্রুটিগুলির জন্য আলট্রাসনিক/এডি কারেন্ট পরিদর্শন >12.5% প্রাচীর বেধ।

৬. A335 P11 Serrated Fin Tube FAQs

প্রশ্ন: P11 কীভাবে P22-এর সাথে তুলনা করে?
উত্তর: P22 (2.25Cr-1Mo) উচ্চতর তাপমাত্রা সহনশীলতা প্রদান করে (≤580°C) তবে খরচ 20–30% বেশি; P11 ≤550°C-এর জন্য অর্থনীতি এবং কর্মক্ষমতার ভারসাম্য বজায় রাখে।

প্রশ্ন: P11 ফিনের জন্য ঢালাই পদ্ধতি?
উত্তর: ফাটল এড়াতে প্রিহিট (200–300°C) এবং পোস্ট-ওয়েল্ড টেম্পারিং (650–705°C) সহ ER80S-B2/TIG-R30 ফিলার ব্যবহার করুন।

প্রশ্ন: গ্রহণযোগ্য ক্ষয় হার?
উত্তর: বাষ্প পরিষেবাতে সর্বাধিক 0.2 মিমি/বছর; নিয়মিত UT বেধ নিরীক্ষণ সুপারিশ করা হয়।

প্রশ্ন: স্ট্যান্ডার্ডগুলির সাথে সম্মতি?
উত্তর: মাত্রা/রসায়নের জন্য ASTM A335M-2021 দ্বারা নিয়ন্ত্রিত।
