সলিড ফিন টিউব এএসটিএম এ৩৩৫ পি৯ ফিন উপাদান সিএস তাপ পুনরুদ্ধার বাষ্প জেনারেটর

সলিড ফিন টিউব এএসটিএম এ৩৩৫ পি৯ ফিন উপাদান সিএস তাপ পুনরুদ্ধার বাষ্প জেনারেটর

উপাদান স্পেসিফিকেশন

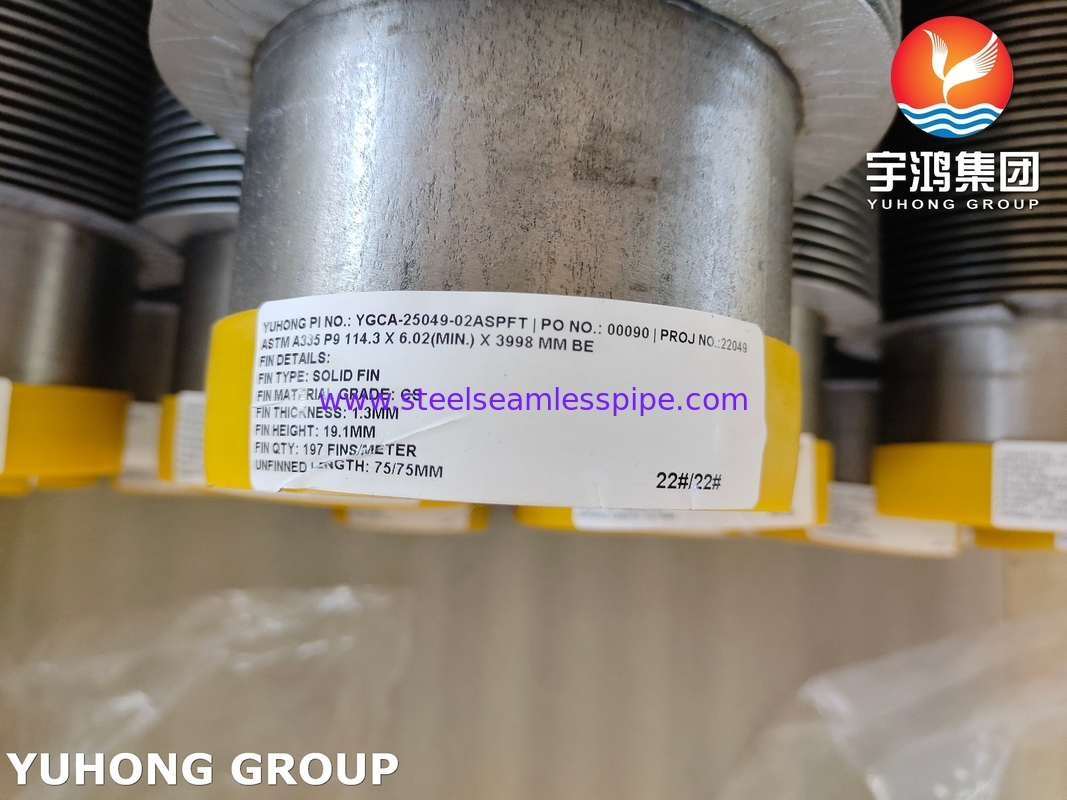

বেস পাইপ (ASTM A335 P9):

ক্রোমিয়াম-মলিবডেনাম (Cr-Mo) খাদ ইস্পাত উচ্চ তাপমাত্রা শক্তি এবং জারা প্রতিরোধের সঙ্গে ভাল।

রচনাঃ ~৯% Cr, ~১% Mo, Fe এর সাথে ভারসাম্যপূর্ণ।

সাধারণ অ্যাপ্লিকেশনঃ বিদ্যুৎ কেন্দ্র, শোধনাগার, উচ্চ তাপমাত্রা / চাপ পরিষেবা (~ 650 °C/1200 °F পর্যন্ত) ।

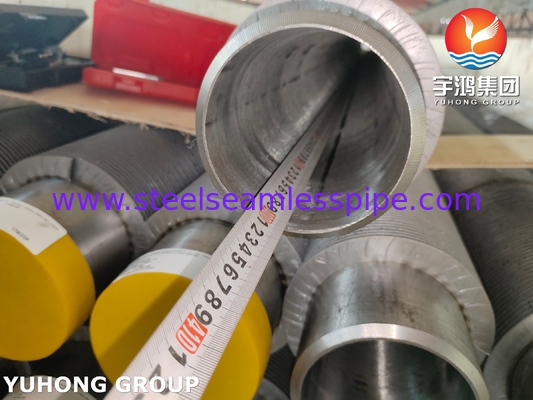

ফিন টিউব নির্মাণ

• প্রকারঃসলিড ফিনড টিউব (ফিনগুলি বেস পাইপের সাথে ইন্টিগ্রেটেডভাবে ঝালাই বা এক্সট্রুড করা হয়) ।
• ফিন সংযুক্তি পদ্ধতিঃ
• হাই-ফ্রিকোয়েন্সি ওয়েল্ডিং (এইচএফডাব্লু): অ্যালগ্রিড পাইপের সিএস ফিনগুলির জন্য সর্বাধিক সাধারণ।
• এক্সট্রুডেড ফিনসঃ বেস পাইপ উপাদানটি ফিনস তৈরি করতে বিকৃত হয় (কঠোরতার কারণে পি 9 এর জন্য বিরল) ।

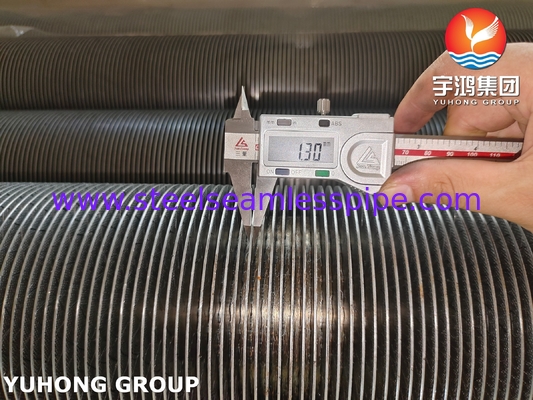

• ফিনের মাত্রা:
• উচ্চতাঃ ৫.১৬ মিমি (সাধারণত) ।
• ঘনত্বঃ তাপ স্থানান্তর প্রয়োজনের উপর নির্ভর করে 5 ′′ 11 পেরেক প্রতি ইঞ্চি (এফপিআই) ।

পারফরম্যান্স বিবেচনা

তাপ পরিবাহিতাঃ অ্যালুমিনিয়ামের তুলনায় সিএস ফিনের তাপ স্থানান্তর দক্ষতা কম, তবে তারা আরও শক্তিশালী।

তাপমাত্রার সীমাঃ

P9 পাইপঃ 650°C (1200°F) পর্যন্ত।

সিএস ফিনঃ সর্বোচ্চ ৪০০ ডিগ্রি সেলসিয়াস (৭৫০ ডিগ্রি ফারেনহাইট); এর বাইরে অক্সিডেশন/স্কেলিং ঘটে।

ক্ষয় প্রতিরোধ ক্ষমতাঃ

P9 অক্সিডেশন/সালফিডেশন প্রতিরোধী; সিএস ফিনগুলি ক্ষয়কারী পরিবেশে লেপ (যেমন, গ্যালভানাইজিং, অ্যালুমিনিজেশন) প্রয়োজন হতে পারে।

অ্যাপ্লিকেশনঃ

- তাপ এক্সচেঞ্জার: বয়লার, ইকোনোমাইজার, এয়ার হিটার।

- প্রক্রিয়াকরণ শিল্প: শোধনাগার, পেট্রোকেমিক্যাল প্ল্যান্ট (উচ্চ তাপমাত্রার গ্যাস/তরল প্রবাহের জন্য) ।

- বিদ্যুৎ উৎপাদনঃ অপচয়িত তাপ পুনরুদ্ধার সিস্টেম।

স্পেসিফিকেশনঃ
