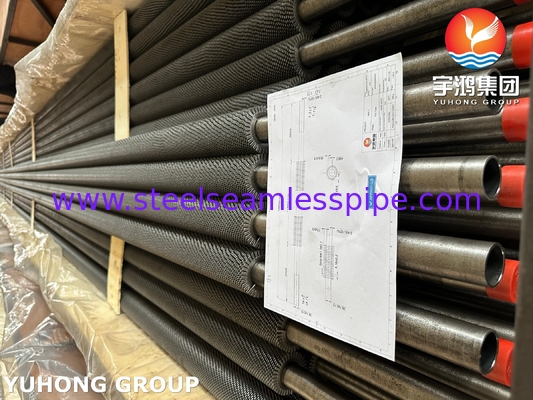

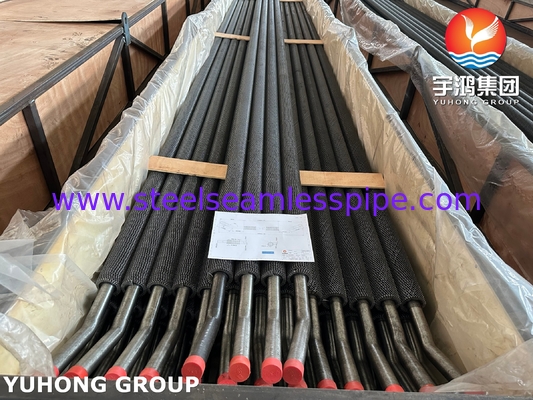

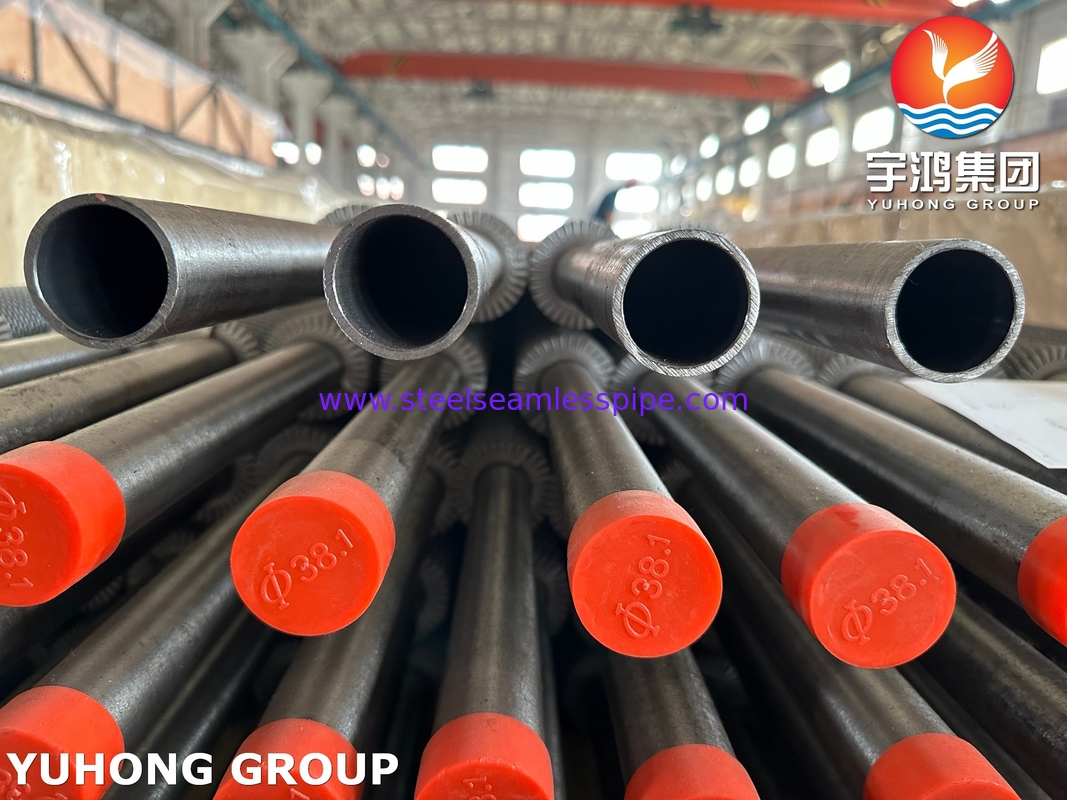

ASTM A213/ ASME SA213 T22 HFW করাতের দাঁতযুক্ত ফিন টিউব দুটি পোর্ট U বেন্ড হতে পারে তাপ পুনরুদ্ধার বাষ্প জেনারেটরের জন্য
SA213 এটি একটি ASTM আন্তর্জাতিক স্পেসিফিকেশন যা উচ্চ তাপমাত্রার অ্যাপ্লিকেশনের জন্য বিজোড় ফেরিটিক এবং অস্টেনিটিক স্টিল বয়লার, সুপারহিটার এবং হিট এক্সচেঞ্জার টিউবগুলিকে কভার করে।
কার্বন স্টিলের তুলনায় উচ্চ তাপমাত্রায় জারণ এবং ক্ষয় প্রতিরোধের ক্ষমতা ভালো। হাইড্রোজেন আক্রমণ প্রতিরোধ ক্ষমতা ভালো এবং ভালো ঢালাইযোগ্যতা ও গঠনযোগ্যতা। বয়লার সুপারহিটার এবং রিহিটার টিউব, শোধনাগার, পেট্রোকেমিক্যাল প্ল্যান্ট এবং পাওয়ার প্ল্যান্টে হিট এক্সচেঞ্জার টিউব, বিশেষ করে যেগুলি 500°C এবং 600°C (930°F - 1110°F) এর মধ্যে কাজ করে।
HFW ফিন টিউব, স্ট্রিপ উপাদানটি উচ্চ ফ্রিকোয়েন্সি ইন্ডাকশন ওয়েল্ডিং বা কন্টাক্ট রেজিস্ট্যান্স ওয়েল্ডিং দ্বারা বেস টিউবের সাথে অনুদৈর্ঘ্যভাবে ঝালাই করা হয়। প্রক্রিয়াটি দ্রুত এবং লাভজনক।
ফিন: ধাতুর একটি অবিচ্ছিন্ন স্ট্রিপ (সাধারণত কার্বন স্টিল বা স্টেইনলেস স্টিল) সর্পিলভাবে ক্ষত এবং বেস টিউবের বাইরের পৃষ্ঠে আবদ্ধ (এক্সট্রুড, ঝালাই বা এম্বেড করা)। ফিনগুলি উল্লেখযোগ্যভাবে বাইরের তাপ স্থানান্তর পৃষ্ঠের ক্ষেত্রফল বৃদ্ধি করে।
করাতযুক্ত: ফিন স্ট্রিপটি নিয়মিত বিরতিতে তার উচ্চতা বরাবর স্লট বা কাটা হয়। একটি কঠিন অবিচ্ছিন্ন ফিন প্রাচীরের পরিবর্তে, এটি ছোট ট্যাব বা বিভাগের একটি সিরিজ।
সুবিধা:
উন্নত আলোড়ন: করাতযুক্ত ফিনগুলি নিয়মিত ফিনের চেয়ে ফিনের মধ্য দিয়ে প্রবাহিত গ্যাসের সীমানা স্তরকে আরও কার্যকরভাবে ব্যাহত করে, যা তাপ স্থানান্তর সহগকে উল্লেখযোগ্যভাবে উন্নত করে।
ফাউলিং হ্রাস: করাতযুক্ত ফিনের মধ্যে ফাঁকগুলি ছাই, কালি বা অন্যান্য কণাগুলিকে কঠিন ফিনের তুলনায় গুরুতরভাবে ব্রিজ এবং জমা হতে আরও কঠিন করে তোলে।
ওজন হ্রাস: সমান উচ্চতার কঠিন ফিনের চেয়ে সামান্য কম উপাদান।
দাঁতযুক্ত ফিনযুক্ত টিউব তাপ পুনরুদ্ধার বাষ্প জেনারেটরে (HRSG) ব্যাপকভাবে ব্যবহৃত হয়
মূল কারণ হল এটি উল্লেখযোগ্যভাবে তাপ স্থানান্তর দক্ষতা, অ্যান্টি-অ্যাশ/ক্ষয় ক্ষমতা এবং কাঠামোগত নির্ভরযোগ্যতা উন্নত করে, যা HRSG-এর কঠোর কাজের অবস্থার সাথে পুরোপুরি মিলে যায়।
HRSG-এর মূল সমস্যাগুলি সমাধান করুন
ফ্লু গ্যাসের তাপ স্থানান্তর দক্ষতা কম। দাঁতযুক্ত কাঠামোটি সীমানা স্তরকে ধ্বংস করে, আলোড়ন সৃষ্টি করে এবং 30-50% দ্বারা তাপ স্থানান্তর সহগকে উন্নত করে
ফ্লু গ্যাস ধুলোময়/ধুলা জমা হওয়া সহজ। করাতযুক্ত প্রান্তটি কম্পিত হয় এবং স্ব-পরিষ্কার করে ছাই জমা এবং ব্লকেজ হ্রাস করে
ঘন ঘন শুরু এবং বন্ধ + তাপীয় চাপের প্রভাব উচ্চ-ফ্রিকোয়েন্সি ওয়েল্ডিং ধাতুবিদ্যাগত বন্ধন, প্রসার্য শক্তি ≥ 200 MPa, তাপীয় ক্লান্তি ক্র্যাকিং প্রতিরোধ
তাপ স্থানান্তর বৃদ্ধি: ধ্বংসাত্মক দক্ষতা উন্নতি আলোড়ন জেনারেটর: ফিনের পৃষ্ঠের করাত বা ফাটল (দাঁতযুক্ত) ফ্লু গ্যাসকে পর্যায়ক্রমিক ঘূর্ণি তৈরি করে, ল্যামিনার বাউন্ডারি লেয়ার (ফ্লু গ্যাসের তাপ প্রতিরোধের প্রধান উৎস) ভেঙে দেয়। তাপ স্থানান্তর সহগ মসৃণ ফিনের চেয়ে 30-50% বেশি এবং একই তাপ বিনিময় হারে তাপ বিনিময় এলাকা 20% হ্রাস করা হয়।
সম্প্রসারিত গরম করার পৃষ্ঠ: দাঁতযুক্ত নকশা সীমিত স্থানে কার্যকর তাপ বিনিময় এলাকা বৃদ্ধি করে (মসৃণ ফিনের চেয়ে 15-25% বেশি), বিশেষ করে HRSG-এর কমপ্যাক্ট ডিজাইনের জন্য উপযুক্ত।
অ্যান্টি-অ্যাশ জমা এবং স্ব-পরিষ্কার: দীর্ঘমেয়াদী অপারেশন গ্যারান্টি। যখন ফ্লু গ্যাস উচ্চ গতিতে করাতযুক্ত প্রান্তের মধ্য দিয়ে প্রবাহিত হয়, তখন এটি ফিনের মাইক্রো-কম্পন সৃষ্টি করে, যা আলগা ছাইকে লেগে থাকতে বাধা দেয়
রাসায়নিক গঠন সর্বাধিক %
| গ্রেড |
কার্বন |
ম্যাঙ্গানিজ |
ফসফরাস |
সালফার |
সিলিকন |
ক্রোমিয়াম |
মলিবডেনাম |
| T22 / K21590 |
0.05-0.15 |
0.30-0.60 |
0.025 |
0.025 |
0.50 |
1.90-2.60 |
0.87-1.13 |
যান্ত্রিক বৈশিষ্ট্য
| গ্রেড |
প্রসার্য শক্তি, মিনিট |
ফলন শক্তি, মিনিট |
দীর্ঘকরণ (%) |
কঠোরতা, সর্বোচ্চ |
| T22 / K21590 |
60ksi,415MPa |
30ksi,205MPa |
30 |
163 HB/170 HV |
85 HRB |
অ্যাপ্লিকেশন:
বিদ্যুৎ উৎপাদন বয়লার:
ইকোনোমাইজার: ফিডওয়াটার প্রিহিট করতে বয়লার ফ্লু গ্যাস ব্যবহার করুন। করাতযুক্ত ফিন কয়লা/বায়োমাস দহন প্রক্রিয়ায় সাধারণ ছাই ফাউলিং প্রতিরোধ করে।
সুপারহিটার এবং রিহিটার: বাষ্পকে খুব উচ্চ তাপমাত্রায় গরম করুন (সাধারণত 540-565°C / 1000-1050°F)। T22 প্রয়োজনীয় ক্রিপ শক্তি প্রদান করে; করাতযুক্ত ফিন উচ্চ-ছাই ফ্লু গ্যাসে তাপ স্থানান্তর বাড়ায়।
এয়ার প্রিহিটার (Ljungström/পুনরুৎপাদনযোগ্য): কম্বাসন এয়ার প্রিহিট করতে ফ্লু গ্যাস থেকে তাপ পুনরুদ্ধার করুন। করাতযুক্ত ফিন এই ভারী ফাউলিং পরিবেশে ভালো কাজ করে।
তাপ পুনরুদ্ধার বাষ্প জেনারেটর (HRSG):
বাষ্পীভবনকারী, ইকোনোমাইজার, সুপারহিটার, রিহিটার: সম্মিলিত চক্র বিদ্যুৎ কেন্দ্রে ব্যবহৃত হয়। T22 উচ্চ চাপ/তাপমাত্রার বাষ্প পরিচালনা করে। করাতযুক্ত ফিনগুলি অপেক্ষাকৃত পরিষ্কার টারবাইন নিষ্কাশন গ্যাস থেকে দক্ষতার সাথে তাপ স্থানান্তর করে এবং সম্ভাব্য আপস্ট্রিম ক্যারিওভার বা পাইপ ফাউলিংও কার্যকরভাবে প্রতিরোধ করে।
শোধনাগার এবং পেট্রোকেমিক্যাল প্ল্যান্ট:
প্রসেস হিটার এবং ফার্নেস (ফায়ার্ড হিটার): কনভেকশন সেকশন টিউবিং (যেমন, ক্রুড হিটার, ভ্যাকুয়াম হিটার, কোকার হিটার, সংস্কারক ফিড হিটার)। T22 উচ্চ তাপমাত্রার সালফাইড ক্ষয় প্রতিরোধ করে। করাতযুক্ত ফিন তাপ স্থানান্তর দক্ষতা উন্নত করে এবং কোক, অনুঘটক ফাইন বা কালি থেকে ফাউলিং প্রতিরোধ করে।
বর্জ্য তাপ বয়লার (WHB):
প্রসেস স্ট্রিম থেকে তাপ পুনরুদ্ধার করুন (যেমন, FCC ফ্লু গ্যাস, সংস্কারক ফ্লু গ্যাস)। T22 বাষ্প উৎপাদন পরিচালনা করে; করাতযুক্ত ফিন কণা বা কোকিং গ্যাসের জন্য উপযুক্ত।
হাইড্রোজেন প্ল্যান্ট সংস্কারক:
উচ্চ তাপমাত্রার ফ্লু গ্যাসের সংস্পর্শে আসা কনভেকশন সেকশন টিউবিং।
রাসায়নিক প্রক্রিয়াকরণ:
উচ্চ তাপমাত্রা প্রক্রিয়া গ্যাস কুলার/হিটার: যখন গ্যাস স্ট্রীমে কণা, ঘনীভবনযোগ্য পদার্থ থাকে বা ফাউলিং হওয়ার প্রবণতা থাকে এবং তাপমাত্রা বেশি থাকে তখন ক্রোমিয়াম-মলিবডেনাম ইস্পাত প্রয়োজন।
এয়ার হিটার (পুনরুৎপাদনযোগ্য):
শিল্প ব্যবস্থাগুলি ফার্নেস বা কিল থেকে বর্জ্য তাপ ব্যবহার করে কম্বাসন এয়ার প্রিহিট করতে, বিশেষ করে যখন ফ্লু গ্যাস ময়লা হয়।
