তাপ এক্সচেঞ্জার স্টেইনলেস স্টীল H আকৃতির ফিনিং টিউব A312 TP304L TP316L

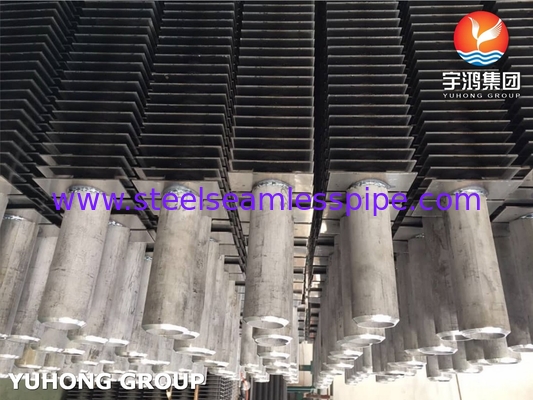

এইচ-আকৃতির ফিন টিউব একটি বিশেষ তাপ বিনিময় উপাদান যা বিভিন্ন শিল্প অ্যাপ্লিকেশনগুলিতে তাপীয় দক্ষতা বাড়ানোর জন্য ডিজাইন করা হয়েছে।এর অনন্য এইচ-আকৃতির ফিন কনফিগারেশন (অক্ষর "এইচ" এর অনুরূপ যখন ক্রস-সেকশনে দেখা হয়) কাঠামোগত স্থিতিশীলতা উন্নত করার সময় তাপ স্থানান্তর পৃষ্ঠের আয়তন বৃদ্ধি করে.
এইচ আকৃতির ফিন টিউবের বৈশিষ্ট্য কি?

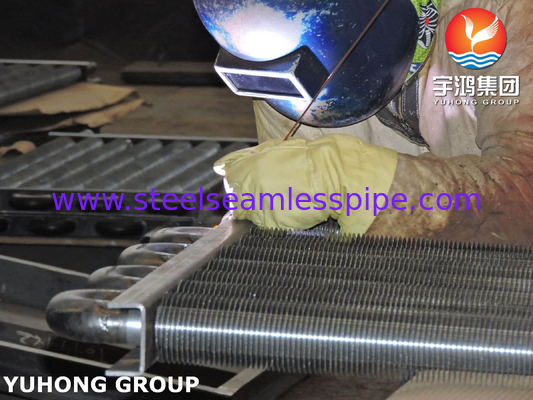

- ফিনটি দুটি সমতুল্য অর্ধেক টুকরোতে বিভক্ত করা হয়। টিউব প্রাচীরটি উভয় পক্ষ থেকে চাপ দেওয়া হয় এবং মাঝখানে একটি নির্দিষ্ট ফাঁক রেখে পাইপ প্রাচীরের উপর ওয়েল্ডিং করার জন্য প্রতিরোধের ওয়েল্ডিং ব্যবহার করা হয়;

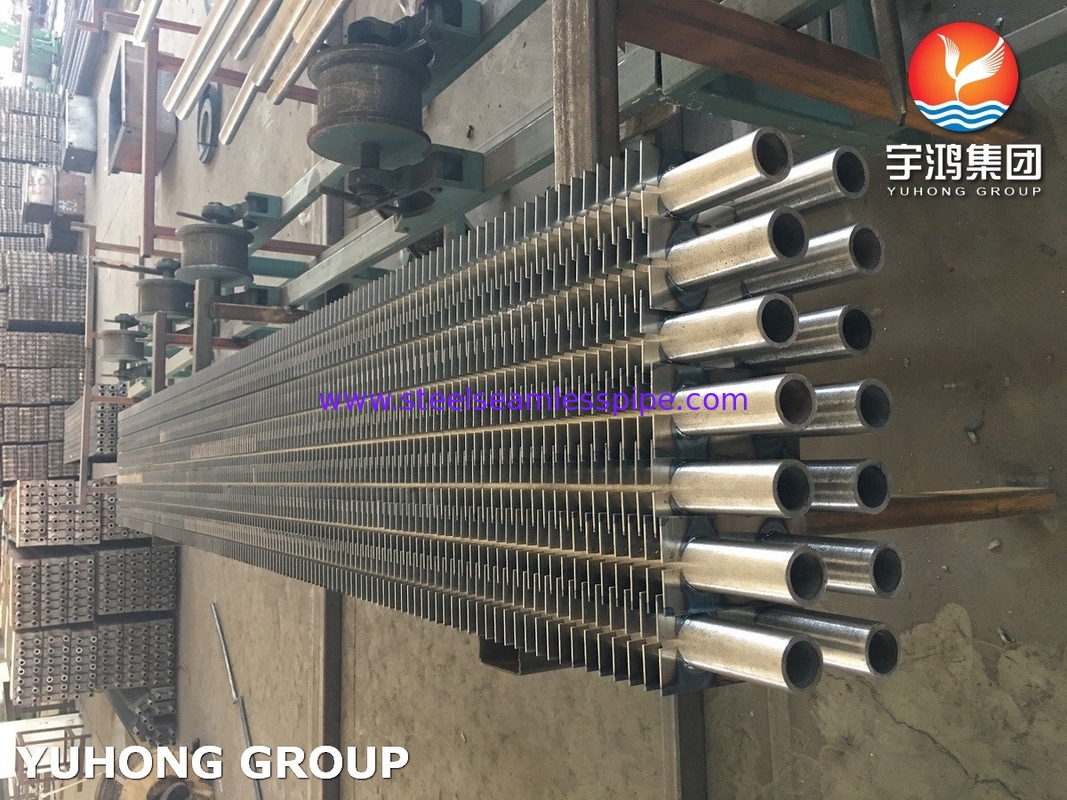

- দুটি বৃত্তাকার টিউব ফিনের একটি গ্রুপ ভাগ করতে পারে, যা ডাবল টিউব এইচ-আকৃতির ফিন বলা হয়, অথবা একটি একক টিউব এইচ-আকৃতির ফিন মাঝখানে স্থাপন করা যেতে পারে;

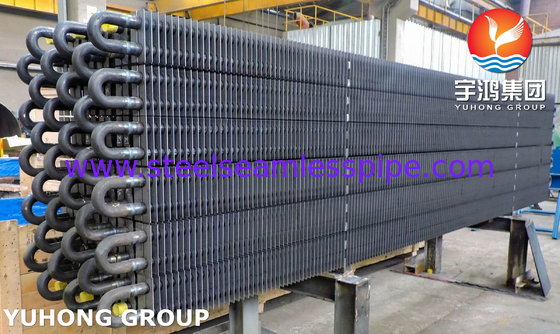

- এইচ-টাইপ ফিনড টিউব সমন্বিত তাপ এক্সচেঞ্জারটি ঘনিষ্ঠভাবে সাজানো হয় এবং টিউব বান্ডিলগুলি ক্রমানুসারে সাজানো হয়;
- ফিনগুলি সমান্তরাল এবং একে অপরের থেকে স্বাধীন, এবং হেলিক্স কোণের কোনও প্রভাব নেই, তাই ছাই সরানো সহজ।
এইচ আকৃতির ফিন টিউবগুলির অ্যাপ্লিকেশন
1অপচয় তাপ পুনরুদ্ধার সিস্টেম
- বিদ্যুৎকেন্দ্র এবং শিল্প প্রক্রিয়ায় শক্তি দক্ষতা উন্নত করার জন্য, ধোঁয়াশা গ্যাস থেকে তাপ পুনরুদ্ধার করতে বয়লার, ইকোনোমাইজার এবং বায়ু প্রিহিটারে ব্যবহৃত হয়।
2. বিদ্যুৎ কেন্দ্রের বয়লার
- কয়লাচালিত, গ্যাসচালিত এবং বায়োমাস বয়লারে তাপ স্থানান্তর বাড়ায়, জ্বালানী খরচ এবং নির্গমন হ্রাস করে।
3রাসায়নিক ও পেট্রোকেমিক্যাল শিল্প
- তাপ এক্সচেঞ্জার, রিফর্মার এবং রিঅ্যাক্টরগুলিতে ব্যবহৃত হয় যেখানে উচ্চ তাপমাত্রা এবং ক্ষয়কারী পরিবেশে টেকসই তাপ স্থানান্তর পৃষ্ঠের প্রয়োজন হয়।
4ইস্পাত ও ধাতুবিদ্যার কারখানা
- পুনরুদ্ধারকারী এবং তাপ এক্সচেঞ্জারগুলিতে চুল্লি এবং নিষ্কাশন গ্যাসের অপচয় তাপ পুনরুদ্ধার করতে ব্যবহৃত হয়।
5সামুদ্রিক ও অফশোর অ্যাপ্লিকেশন
- জাহাজে নিষ্কাশন গ্যাস বয়লারের জন্য উপযুক্ত, যেখানে কমপ্যাক্ট এবং দক্ষ তাপ স্থানান্তর অত্যন্ত গুরুত্বপূর্ণ।
6. এইচভিএসি ও রেফ্রিজারেশন
- মাঝে মাঝে বড় আকারের তাপ পুনরুদ্ধার ভেন্টিলেটর (এইচআরভি) এবং শিল্প শীতলকরণ সরঞ্জামগুলিতে ব্যবহৃত হয়।
এইচ আকৃতির ফিন টিউবগুলির সুবিধা
- উচ্চ তাপ স্থানান্তর দক্ষতা H এইচ-আকৃতিটি অশান্তি সৃষ্টি করে, কনভেক্টিভ তাপ স্থানান্তর উন্নত করে।
- কম ফাউলিং & সুট ডিপজিশন ️ নকশাটি ধোঁয়াশা গ্যাস অ্যাপ্লিকেশনগুলিতে সাধারণ ধোঁয়াশা এবং কণা জমাট বাঁধতে কমিয়ে দেয়।
- কাঠামোগত দৃঢ়তা স্পাইরাল বা সরল ফিন টিউবগুলির তুলনায় আরও শক্ত, কম্পন এবং পরিধান হ্রাস করে।
- কমপ্যাক্ট ডিজাইন মসৃণ টিউবগুলির তুলনায় কম পদচিহ্নের মধ্যে উচ্চতর তাপ বিনিময়কে অনুমতি দেয়।
- ক্ষয় প্রতিরোধের ️ প্রায়শই কঠোর পরিবেশের জন্য স্টেইনলেস স্টিল বা ক্ষয় প্রতিরোধী খাদ থেকে তৈরি।
এইচ-আকৃতির ফিন টিউব উচ্চ তাপমাত্রা, উচ্চ fouling, এবং উচ্চ ক্ষয় পরিবেশের জন্য আদর্শ, তাদের শক্তি উত্পাদন, বর্জ্য তাপ পুনরুদ্ধার, এবং ভারী শিল্পে একটি পছন্দ পছন্দ করে তোলে।তাদের নকশা তাপীয় কর্মক্ষমতা ভারসাম্য, স্থায়িত্ব এবং রক্ষণাবেক্ষণের দক্ষতা।
ফিন টিউব স্পেসিফিকেশন
| পণ্য |
প্রকার |
নাম |
খালি টিউব উপাদান |
ফিনিস উপাদান |
|
তাপ এক্সচেঞ্জার
ফিনড
টিউব
|
এমবেডেড |
জি-টাইপ ফিন টিউব |
কার্বন ইস্পাত, তামা, স্টেইনলেস স্টীল, খাদ |
অ্যালুমিনিয়াম |
| এক্সট্রুড |
একক ধাতু গাম্বিনযুক্ত ধাতু |
কার্বন ইস্পাত, তামা, স্টেইনলেস স্টীল, খাদ |
কপার, অ্যালুমিনিয়াম |
|
লো ফিন টিউব
টি-টাইপ ফিন টিউব
|
কার্বন ইস্পাত, তামা, স্টেইনলেস স্টীল, খাদ |
/ |
|
বাঁশের টিউব
ঘূর্ণায়মান টিউব
|
কার্বন ইস্পাত, তামা, স্টেইনলেস স্টীল, খাদ |
/ |
| ক্ষত |
এল/কেএল/এলএল টাইপ ফিন টিউব |
কার্বন ইস্পাত, তামা, স্টেইনলেস স্টীল, খাদ |
কপার, অ্যালুমিনিয়াম |
| স্ট্রিং |
স্ট্রিং ফিন টিউব |
অ্যালুমিনিয়াম, কপার, কার্বন স্টিল, স্টেইনলেস স্টিল |
অ্যালুমিনিয়াম, কপার, কার্বন স্টিল, স্টেইনলেস স্টিল |
| ইউ-টাইপ |
ইউ-টাইপ টিউব |
কার্বন ইস্পাত, কপার, স্টেইনলেস স্টীল |
/ |
| ঢালাই |
এইচএফ ওয়েল্ডিং ফিন টিউব |
কার্বন ইস্পাত, স্টেইনলেস স্টীল, খাদ |
কার্বন ইস্পাত, স্টেইনলেস স্টীল, খাদ |
| ইউ-টাইপ |
এইচ/এইচএইচ টাইপ ফিন টিউব |
কার্বন ইস্পাত, স্টেইনলেস স্টীল, খাদ |
কার্বন ইস্পাত, স্টেইনলেস স্টীল, খাদ |
| ঢালাই |
স্টাডড ফিন টিউব |
কার্বন ইস্পাত, স্টেইনলেস স্টীল, খাদ |
কার্বন ইস্পাত, স্টেইনলেস স্টীল, খাদ |
