বয়লার ইকোনোমাইজার এবং এয়ার হিটারের জন্য এএসএমই SA209 এম্বেডেড ফিন টিউব উইথ AL1060 ফিন

1বেস টিউব উপাদানঃ SA209

রচনাঃ

কার্বন (সি) ০.১০ ০.২০%
ম্যাঙ্গানিজ (Mn) ০.৩০ ০.৮০%
ফসফর (পি) ≤ 0.025%
সালফার (S) ≤ 0.025%
সিলিকন (Si) ০.১০ ০.৫০%
মলিবডেনাম (মো) ০.৪৪ ০.৬৫%
তামা (Cu) ≤ ০.২৫% (যদি থাকে)
ক্রোমিয়াম (Cr) ≤ ০.৩০%
নিকেল (নি) ≤ ০.৪০%
ভ্যানডিয়াম (ভি) ≤ ০.০৩%

বৈশিষ্ট্যঃ

• উচ্চ তাপমাত্রায় ভাল শক্তি এবং সরে যাওয়ার প্রতিরোধের।
• উচ্চ তাপমাত্রায় সাধারণ কার্বন ইস্পাতের তুলনায় অক্সিডেশন এবং জারা প্রতিরোধের উন্নতি।
• ভাল ওয়েল্ডেবিলিটি

2ফিন উপাদানঃ AL1060

বৈশিষ্ট্যঃ

চমৎকার তাপ পরিবাহিতাঃ (~ ২৩০ W/m·K) - অ্যালুমিনিয়াম ফিন ব্যবহারের প্রধান কারণ।

ভাল ক্ষয় প্রতিরোধেরঃ একটি প্রতিরক্ষামূলক অক্সাইড স্তর গঠন করে।

উচ্চ গঠনযোগ্যতা / নমনীয়তাঃ উত্পাদনের সময় সহজেই আকৃতির।

কম ঘনত্বঃ হালকা।

কম শক্তিঃ অ্যালুমিনিয়ামের তুলনায় নরম, কিন্তু অনেক ফিন অ্যাপ্লিকেশনের জন্য যথেষ্ট।

উচ্চ বৈদ্যুতিক পরিবাহিতা।

3ফিনের ধরনঃ এমবেডেড (জি-ফিন)

উত্পাদন প্রক্রিয়াঃ

• স্টিলের বেস টিউবের বাইরের পৃষ্ঠের মধ্যে একটি গ্রুভ মেশিন করা হয় (প্রায়শই নর্লিং দ্বারা) ।
• অ্যালুমিনিয়াম ফিন স্টকের একটি স্ট্রিপ (AL1060) রোলটিতে প্রবেশ করা হয়।
• উচ্চ চাপের রোলার বা ডাই টিউব প্রাচীর উপাদানটি অ্যালুমিনিয়াম স্ট্রিপের প্রান্তের উপর চাপ দেয়, ঠান্ডা কাজ করে এবং যান্ত্রিকভাবে ফিন বেসকে সুরক্ষিতভাবে খাঁজটিতে লক করে। এটি একটি অবিচ্ছিন্ন,পুরো পালকের দৈর্ঘ্য জুড়ে টাইট, যান্ত্রিক বন্ধন।

মূল বৈশিষ্ট্য:

• শক্তিশালী যান্ত্রিক বন্ধনঃ ফিনটি শারীরিকভাবে টিউব প্রাচীরের মধ্যে লক করা হয়, তাপীয় চক্র বা কম্পনের কারণে ফিনের আলগা হওয়ার জন্য চমৎকার প্রতিরোধের প্রস্তাব দেয়।
• কোনও সোল্ডার / ব্রাজ নেইঃ ফ্লাক্স ক্ষয়, ব্রাজ খাদ গলন পয়েন্ট সীমাবদ্ধতা, বা বন্ড লাইনে সম্ভাব্য শূন্যতার মতো সমস্যাগুলি দূর করে।
• সরাসরি ধাতু-থেকে-ধাতু যোগাযোগঃ কম ইন্টারফেস তাপ প্রতিরোধের সরবরাহ করে (ভাল তাপ স্থানান্তর দক্ষতা) ।
• ফিন ইন্টিগ্রিটিঃ AL1060 ফিন উপাদান নিজেই তার সম্পূর্ণ তাপ পরিবাহিতা এবং জারা প্রতিরোধের বজায় রেখে অপরিবর্তিত থাকে (গলিত হয় না) ।
• ফিন ঘনত্বঃ প্রতি ইঞ্চি (এফপিআই) তুলনামূলকভাবে উচ্চ ফিনের অনুমতি দেয়।

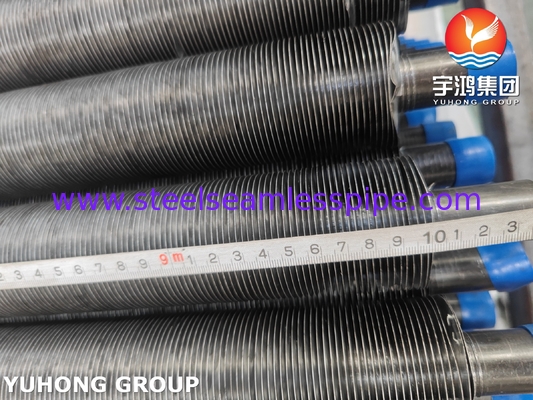

• চেহারাঃ সাধারণত একটি পরিষ্কার, ধাতব চেহারা রয়েছে যেখানে একটি দৃশ্যমান সিম রয়েছে যেখানে টিউব ধাতবটি ফিন বেসের উপরে ঘূর্ণিত হয়।

প্রধান সুবিধা:

• উচ্চ তাপ স্থানান্তর দক্ষতা।
• তাপীয় চক্রের অধীনে চমৎকার ফিন বন্ড শক্তি এবং স্থায়িত্ব।
• বেস টিউবের উচ্চ তাপমাত্রা ক্ষমতা।
• ফিন (AL1060) এবং বেস টিউব (SA209) এর ক্ষয় প্রতিরোধের ক্ষমতা।
• অপারেটিং তাপমাত্রা সীমাবদ্ধ করার জন্য কম গলন-পয়েন্ট ব্রেইজ খাদ নেই।

4আবেদন

• সামুদ্রিক ও অফশোর সিস্টেম
• স্যালিনেশন প্ল্যান্টের তাপ এক্সচেঞ্জার
• সালফিউরিক এসিড (এইচ২এসও৪) কুলার
• অ্যাসিড গ্যাস (এইচ২এস) রিবয়লার
• ভূতাত্ত্বিক উদ্ভিদের বাষ্প কনডেনসার
• ধোঁয়া গ্যাস অপচয় তাপ পুনরুদ্ধার
• অ্যামোনিয়া (NH3) বাষ্পীভবন
• তাপ পুনরুদ্ধার ভেন্টিলেটর (এইচআরভি)

5সাধারণ প্রয়োগঃ

• তাপ পুনরুদ্ধার বাষ্প জেনারেটর (এইচআরএসজি): অর্থনীতিবিদ এবং বাষ্পীভবন বিভাগ।
• বেইলার ইকোনমিজার্স: ধোঁয়াশা গ্যাস থেকে তাপ পুনরুদ্ধার করে।
• এয়ার হিটার (লংস্ট্রোম টাইপ বা টিউবুলার): জ্বলন বায়ু প্রাক গরম করা।
• প্রসেস গ্যাস হিটার/কুলারঃ শোধনাগার, পেট্রোকেমিক্যাল এবং রাসায়নিক উদ্ভিদে।
• উচ্চ-তাপমাত্রার ফিনড টিউব বান্ডিলঃ যেখানে উচ্চ তাপমাত্রা প্রতিরোধ এবং দক্ষ প্রসারিত পৃষ্ঠ উভয়ই প্রয়োজন।
