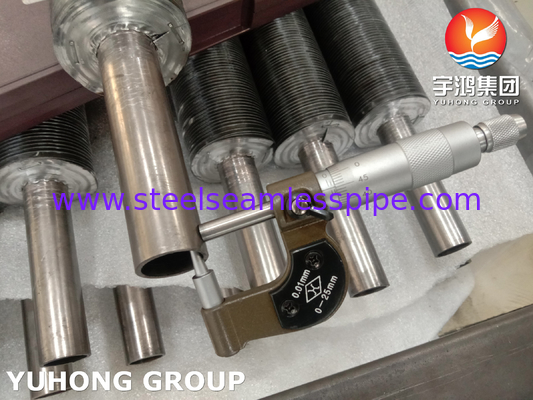

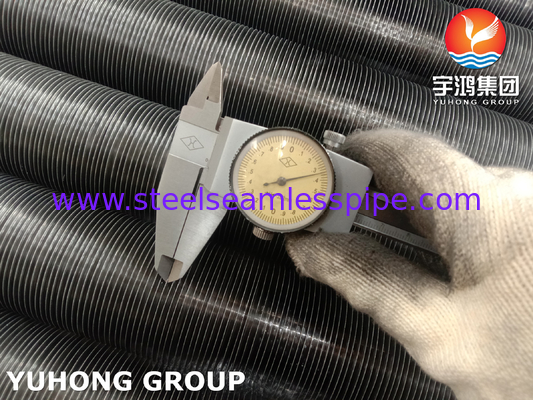

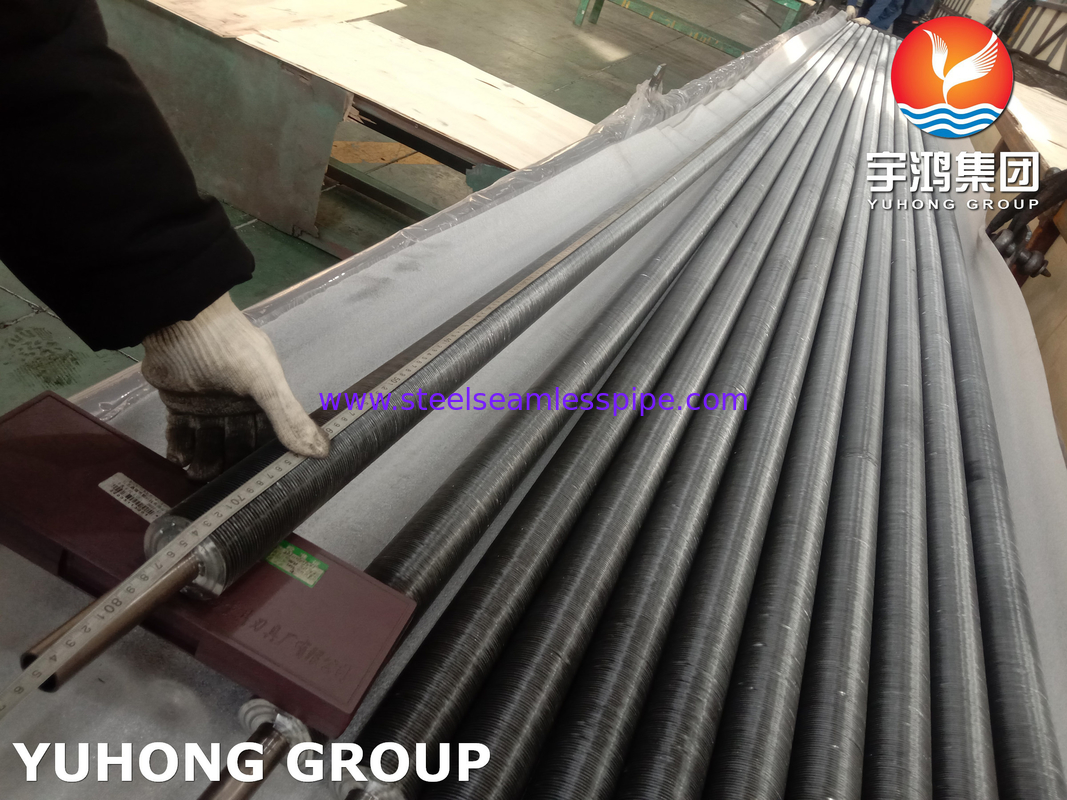

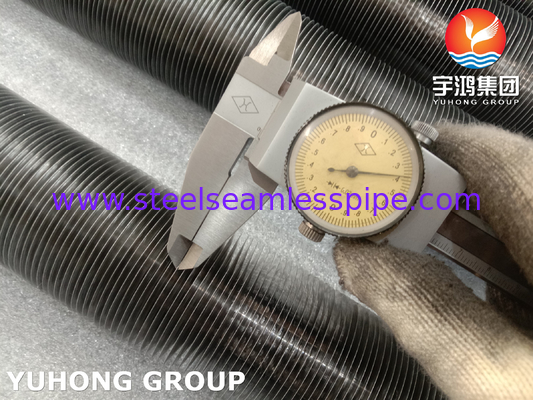

ASME SB163 N04400 এয়ার কুলার এবং গ্যাস রিবোয়েলারের জন্য অ্যালুমিনিয়াম ফিন সহ এমবেডেড ফিন টিউব

1বেস টিউব উপাদানঃ Monel 400 (UNS N04400)

রচনাঃ

• নিকেল (নি): ৬৩% ৬৭%

• তামা (Cu): ২৮.৩৪%

• লোহা (Fe): ≤2.0%

• ম্যাঙ্গানিজ (Mn): ≤2.0%

• কার্বন (সি): ≤0.3%

• সালফার (S): ≤0.024%

যান্ত্রিক বৈশিষ্ট্যঃ

• টানার শক্তিঃ ৫৫০-৭৮০ এমপিএ
• প্রবাহ শক্তিঃ 240-550 এমপিএ
• প্রসারিতঃ 35-50% (50 মিমি গ্যাজেজ দৈর্ঘ্যে)
• কঠোরতাঃ ৭০-৯০ এইচআরবি (রকওয়েল বি)

তাপমাত্রার সীমাঃ

• ক্রমাগত পরিষেবাঃ 600°C (1112°F) পর্যন্ত
• নিম্ন তাপমাত্রায় ব্যবহারঃ -২০০°C (-328°F) পর্যন্ত নমনীয়তা বজায় রাখে।

ক্ষয় প্রতিরোধ ক্ষমতাঃ

• ক্লোরাইড-প্ররোচিত স্ট্রেস জারা ক্র্যাকিং (এসসিসি), পিটিং এবং ফাটল জারা প্রতিরোধী।
• সালফিউরিক এসিড (< 50% ঘনত্ব), হাইড্রোক্লোরিক এসিড (< 20%), হাইড্রোফ্লোরিক এসিড, এবং ক্ষার সঙ্গে সামঞ্জস্যপূর্ণ।

2ফিন উপাদানঃ অ্যালুমিনিয়াম (Al)

• উচ্চ তাপ পরিবাহিতাঃ অ্যালুমিনিয়ামের উচ্চতর তাপ স্থানান্তর দক্ষতা সামগ্রিক তাপ বিনিময় হারকে উন্নত করে।
• হালকা ওজনঃ কাঠামোগত অখণ্ডতা বজায় রেখে সমাবেশের মোট ওজন হ্রাস করে।
• খরচ-কার্যকারিতাঃ বহিরাগত খাদগুলির তুলনায় কর্মক্ষমতা এবং সাশ্রয়ী মূল্যের মধ্যে ভারসাম্য প্রদান করে।
• ক্ষয় প্রতিরোধেরঃ প্রাকৃতিকভাবে একটি প্রতিরক্ষামূলক অক্সাইড স্তর গঠন করে, মাঝারি পরিবেশে উপযুক্ত (যখন মোনেল 400 এর সাথে মিলিত হয়, এটি কঠোর অবস্থার জন্য প্রয়োগযোগ্যতা প্রসারিত করে) ।

3ডিজাইন বৈশিষ্ট্য

• এমবেডেড ফিন টেকনোলজিঃ অ্যালুমিনিয়াম ফিনগুলি যান্ত্রিক বা জলবাহী সম্প্রসারণের মাধ্যমে মোনেল 400 বেস টিউবটিতে শক্তভাবে সংযুক্ত থাকে, যা সর্বোত্তম তাপীয় যোগাযোগ এবং স্থায়িত্ব নিশ্চিত করে।
• কাস্টমাইজেশনঃ নির্দিষ্ট তাপ স্থানান্তর প্রয়োজনীয়তা পূরণের জন্য বিভিন্ন ফিন ঘনত্ব, উচ্চতা এবং টিউব দৈর্ঘ্যে উপলব্ধ।
• অ্যাপ্লিকেশন নমনীয়তাঃ পেট্রোকেমিক্যাল, বিদ্যুৎ উত্পাদন এবং সামুদ্রিক ইঞ্জিনিয়ারিংয়ের মতো শিল্পগুলিতে তাপ এক্সচেঞ্জার, কনডেন্সার, বয়লার এবং শীতল সিস্টেমের জন্য উপযুক্ত।

4আবেদন

• সামুদ্রিক ও অফশোর সিস্টেম
• স্যালিনেশন প্ল্যান্টের তাপ এক্সচেঞ্জার
• সালফিউরিক এসিড (এইচ২এসও৪) কুলার
• অ্যাসিড গ্যাস (এইচ২এস) রিবয়লার
• ভূতাত্ত্বিক উদ্ভিদের বাষ্প কনডেনসার
• ধোঁয়া গ্যাস অপচয় তাপ পুনরুদ্ধার
• অ্যামোনিয়া (NH3) বাষ্পীভবন
• তাপ পুনরুদ্ধার ভেন্টিলেটর (এইচআরভি)

5উপকারিতা

স্থায়িত্বঃ Monel 400 গর্ত, ফাটল জারা, এবং চাপ জারা ফাটল প্রতিরোধ করে।

কার্যকারিতা: অ্যালুমিনিয়াম ফিন দ্রুত তাপ ছড়িয়ে দেওয়ার জন্য পৃষ্ঠের আয়তন সর্বাধিক করে তোলে।

অভিযোজনযোগ্যতাঃ চরম তাপমাত্রা এবং ক্ষয়কারী মাধ্যমগুলিতে নির্ভরযোগ্যভাবে সম্পাদন করে।
