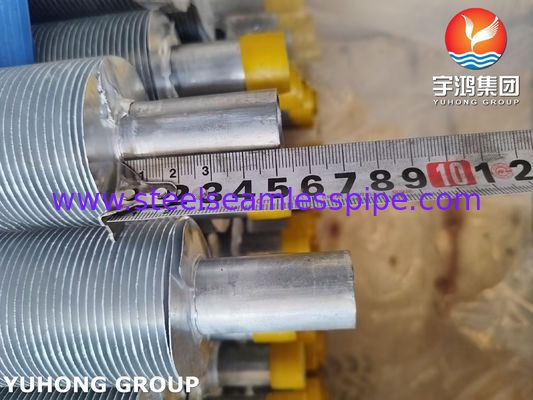

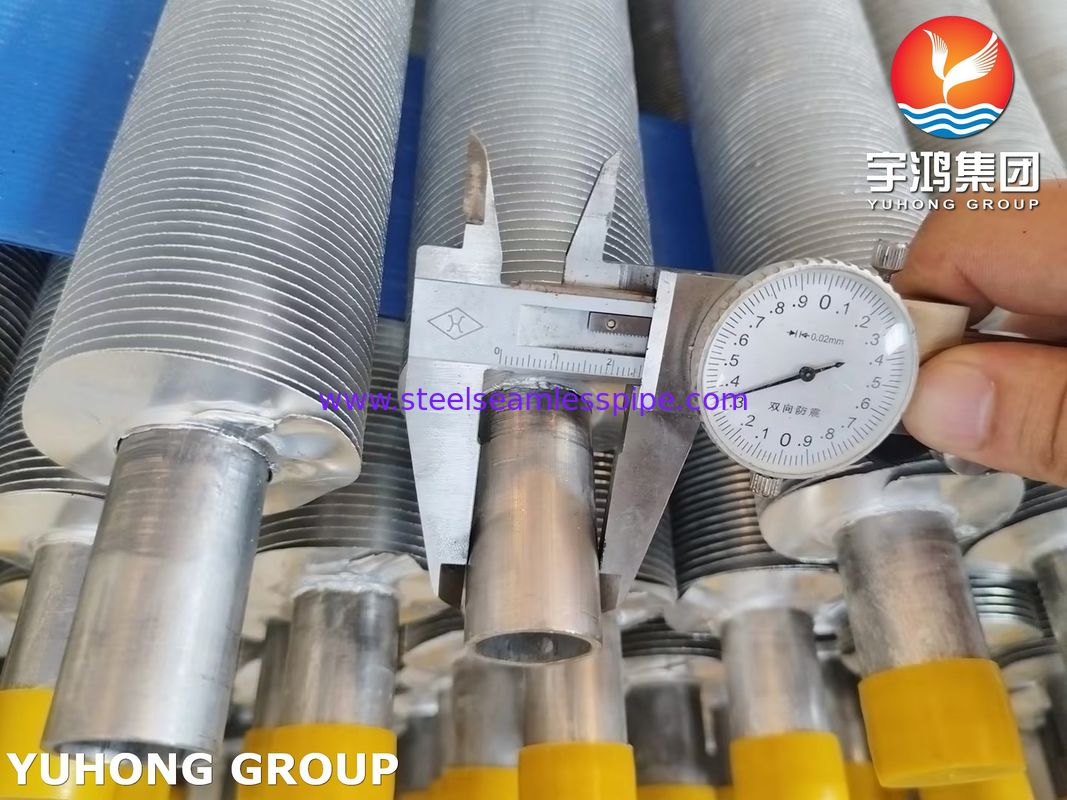

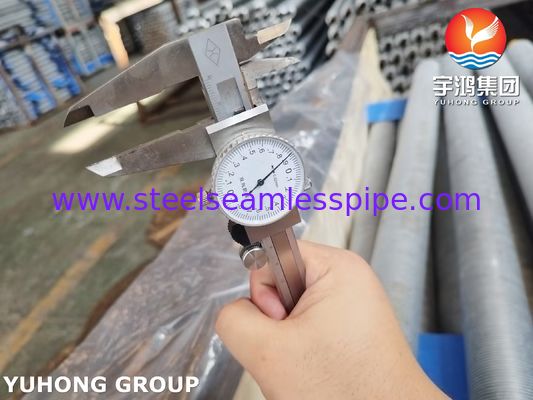

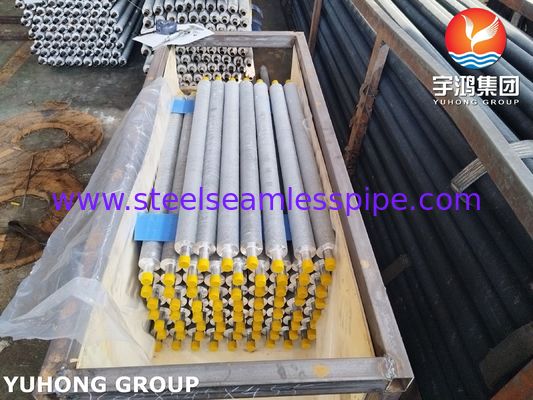

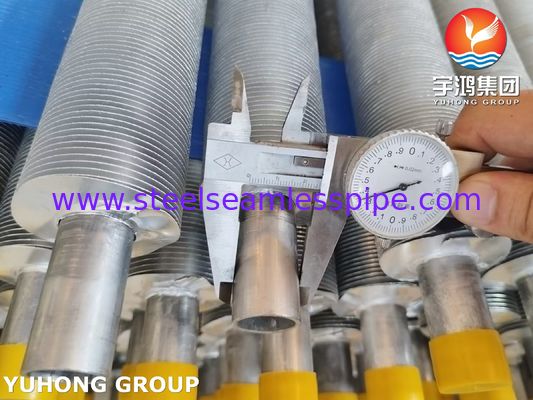

এয়ার কুলারের জন্য ASME SA249 স্টেইনলেস স্টীল ক্ষত ফিন টিউব ফিন টাইপ L LL KL
ফিনড টিউব কি জন্য ব্যবহৃত হয়?
ফিনড টিউবগুলি হিট এক্সচেঞ্জারের প্রধান উপাদান। এগুলি টিউবের একটি সিরিজ যেখানে বাইরের তরলের সাথে যোগাযোগের ক্ষেত্র বাড়ানোর জন্য, টিউবের ভিতরের তরল এবং টিউবের বাইরের তরলের মধ্যে তাপ বিনিময় করার জন্য বাইরের দিকে পাখনা যুক্ত করা হয়েছে। ফিনড টিউবগুলি হল দীর্ঘায়িত অ্যালুমিনিয়াম আবৃত কার্বন ইস্পাত ফ্ল্যাট টিউবগুলি ব্রেজযুক্ত অ্যালুমিনিয়াম পাখনা।
ধাতব ফালা (অ্যালুমিনিয়াম, তামা বা স্টেইনলেস স্টীল) বেস টিউবের বাইরের পৃষ্ঠে ঘুরিয়ে, ঢালাই বা ইনলেইং দ্বারা স্থির করা হয়। এর প্রধান ফাংশন তাপ বিনিময় এলাকা বৃদ্ধি এবং বায়ু দিকে তাপ স্থানান্তর দক্ষতা উন্নত করা হয়.
পাখনার স্ট্রিপটি একটি নির্দিষ্ট কোণে (যেমন 30°~60° একটি হেলিকাল কোণ) একটি অবিচ্ছিন্ন সর্পিল পাখনা তৈরি করতে ক্ষতবিক্ষত হয়, যা "টাইপ এল" হিসাবে চিহ্নিত হতে পারে।
পাখনার মূলটি "L" আকৃতির এবং যান্ত্রিক লকিং বা ঢালাইয়ের মাধ্যমে পাখনা এবং বেস টিউবের মধ্যে যোগাযোগের শক্তি বাড়াতে এবং শিথিল হওয়া রোধ করার জন্য বেস টিউবে স্থির করা হয়।
মূল সুবিধা বিরোধী কম্পন কর্মক্ষমতা বা বিশেষ তাপ স্থানান্তর কাঠামো হতে পারে. পেট্রোকেমিক্যাল শিল্পে, এই জাতীয় ফিন টিউবগুলি প্রায়শই এয়ার কুলার, বর্জ্য তাপ পুনরুদ্ধার এবং অন্যান্য পরিস্থিতিতে ব্যবহার করা হয় এবং মাঝারি বৈশিষ্ট্য (তাপমাত্রা, ক্ষয়কারীতা), পরিবেশগত অবস্থা (বাতাসের গতি, ধুলো) এবং ব্যয়ের কারণগুলির উপর ভিত্তি করে নির্বাচন করা প্রয়োজন।
মূল সুবিধা
দক্ষ তাপ স্থানান্তর: পাখনার প্রসারিত পৃষ্ঠের ক্ষেত্রফল বেস টিউবের তুলনায় 10 ~ 30 গুণে পৌঁছাতে পারে, বায়ুর দিকে তাপ স্থানান্তর দক্ষতা উল্লেখযোগ্যভাবে উন্নত করে।
ক্ষয় প্রতিরোধ ক্ষমতা: যদি অ্যালুমিনিয়াম ফিন + কার্বন স্টিল বেস টিউব (আল-ফে বাইমেটালিক) ব্যবহার করা হয়, তবে এতে খরচের সুবিধা এবং বায়ুমণ্ডলীয় জারা প্রতিরোধ ক্ষমতা উভয়ই রয়েছে।
যান্ত্রিক শক্তি: এল-আকৃতির রুট ডিজাইন বা ঢালাই প্রক্রিয়া নিশ্চিত করে যে উচ্চ-গতির বায়ুপ্রবাহে পাখনা সহজে পড়ে না যায়।
অর্থনৈতিক: রোলড ফিন টিউব (এমবেডেড ফিন) থেকে কম খরচ, বড় আকারের প্রয়োগের জন্য উপযুক্ত।
SS304 রাসায়নিক রচনা
| উপাদান |
% বর্তমান |
| কার্বন (C) |
0.07 |
| ক্রোমিয়াম (Cr) |
17.50 - 19.50 |
| ম্যাঙ্গানিজ (Mn) |
2.00 |
| সিলিকন (Si) |
1.00 |
| ফসফরাস (P) |
0.045 |
| সালফার (এস) |
0.015b) |
| নিকেল (Ni) |
8.00 - 10.50 |
| নাইট্রোজেন (N) |
0.10 |
| আয়রন (Fe) |
ভারসাম্য |
SS304 যান্ত্রিক বৈশিষ্ট্য
| সম্পত্তি |
মান |
| ব্যাপক শক্তি |
210 এমপিএ |
| প্রুফ স্ট্রেস |
210 মিনিট এমপিএ |
| প্রসার্য শক্তি |
520 - 720 MPa |
| প্রসারণ |
45 মিনিট% |
আবেদন
এয়ার কুলার:
উচ্চ-তাপমাত্রা তেল এবং গ্যাস (যেমন অনুঘটক ক্র্যাকিং ইউনিট আউটলেট গ্যাস), হালকা হাইড্রোকার্বন ঘনীভবন (যেমন এলপিজি পুনরুদ্ধার) ঠান্ডা করতে ব্যবহৃত হয়।
উদাহরণ: ক্ষত ফিন টিউব সাধারণত API 661 স্ট্যান্ডার্ড এয়ার কুলারে ব্যবহৃত হয় এবং পাখনার ধরনটি মাঝারি তাপমাত্রা (যেমন উচ্চ তাপমাত্রার জন্য স্টেইনলেস স্টিলের পাখনা) অনুযায়ী নির্বাচন করা হয়।
বর্জ্য তাপ পুনরুদ্ধার সিস্টেম:
ফ্লু গ্যাস বর্জ্য তাপ বয়লারে তাপ পুনরুদ্ধার করতে, পাখনা উপাদান উচ্চ তাপমাত্রা অক্সিডেশন প্রতিরোধী হতে হবে (যেমন 409 স্টেইনলেস স্টীল)।
হিমায়ন সরঞ্জাম:
অ্যামোনিয়া বা ফ্রেয়ন কনডেনসারের বাহ্যিক পাখনা টিউব, অ্যালুমিনিয়াম পাখনা ওজন কমাতে এবং ক্ষয় রোধ করতে পারে।
