ASTM A335 P22 শক্ত ফিন টিউব রিফাইনারি হিটার এবং অর্থনীতির জন্য

1. এএসটিএম এ৩৩৫ গ্রেড পি২২ হল ক্রোমিয়াম-মলিবডেনম খাদ ইস্পাত যার নিম্নলিখিত স্পেসিফিকেশন রয়েছেঃ

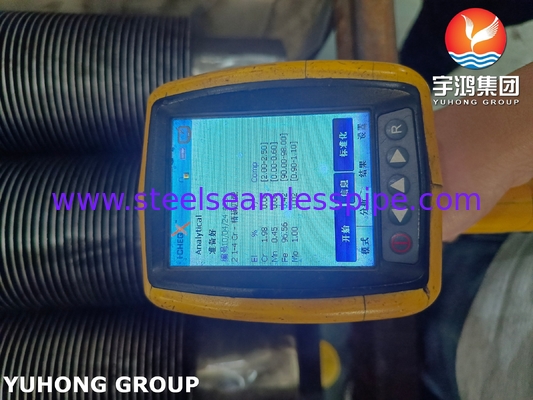

• রাসায়নিক গঠন

• যান্ত্রিক বৈশিষ্ট্যঃ

• প্রসার্য শক্তিঃ ≥415 এমপিএ (60,200 পিএসআই)

  শক্তি শক্তিঃ ≥205 এমপিএ (29,700 পিএসআই)

  কঠোরতাঃ ≤163 HBW (ব্রিনেল)

  লম্বাঃ ≥30% (৫০ মিমি)

• তাপ চিকিত্সা

৯০০°সি (১৬৫২°১৭৮৭°ফারেনহাইট) এ নরমালাইজড এবং ৬৭৫°৭৬০°সি (১২৪৭°১৪০০°ফারেনহাইট) এ টেম্পারেড।

2. উৎপাদন মানদণ্ড ও পরীক্ষা

সম্মতিঃ

এএসটিএম এ৩৩৫ (উপাদান)

ASME BPVC বিভাগ I & VIII (চাপের নকশা)

টেমা (থার্মাল এক্সচেঞ্জার নির্মাতাদের সমিতি) ফিনড টিউব বান্ডিলের জন্য।

পরীক্ষাঃ

হাইড্রোস্ট্যাটিক টেস্টঃ ১.৫x ডিজাইন চাপ ১০ সেকেন্ডের বেশি।

এনডিটি (অ-ধ্বংসাত্মক পরীক্ষা):

বেস টিউব অখণ্ডতার জন্য আল্ট্রাসোনিক টেস্টিং (UT) ।

সোল্ডার জয়েন্টের জন্য ডাই পেনট্রেন্ট টেস্টিং (পিটি)

3. অ্যাপ্লিকেশন-নির্দিষ্ট কনফিগারেশন

পাওয়ার প্ল্যান্টের বয়লার:

সুপারহিটারঃ ফিনগুলি 400 ′′ 600 ডিগ্রি সেলসিয়াসে ধোঁয়াশা গ্যাসের জন্য অপ্টিমাইজ করা হয়েছে এবং ছাই ক্ষয় প্রতিরোধের সাথে।

অর্থনীতিবিদঃ কম ফিন ঘনত্বের ডিজাইন (3 ′′ 5 এফপিআই) দূষণ হ্রাস করতে।

রিফাইনারি হিটার:

H2S সমৃদ্ধ পরিবেশে সালফিডেশন প্রতিরোধের জন্য স্টেইনলেস স্টীল ফিন টিপস।

অপচয় তাপ পুনরুদ্ধার ইউনিটঃ

পার্টিকুলেট-লোড এক্সপোজার (যেমন, সিমেন্ট চুলা) হ্যান্ডেল করার জন্য কাস্টম ফিন স্পেসিং।

4. সারিযুক্ত / এমবেডেড ফিনের তুলনায় সুবিধা

• স্থায়িত্বঃ ফিনিং ফোলানো বা ধ্বংসাবশেষ আটকে যাওয়ার ঝুঁকি নেই (অ্যাশ / স্লাগ পরিবেশে সমালোচনামূলক) ।
• তাপীয় ক্লান্তি প্রতিরোধেরঃ একক কাঠামো দ্রুত তাপমাত্রা পরিবর্তন পরিচালনা করে।
• পরিষ্কার করা সহজঃ মসৃণ ফিনিং পৃষ্ঠগুলি নোংরা গ্যাস প্রবাহগুলিতে ময়লা কমিয়ে দেয়।
