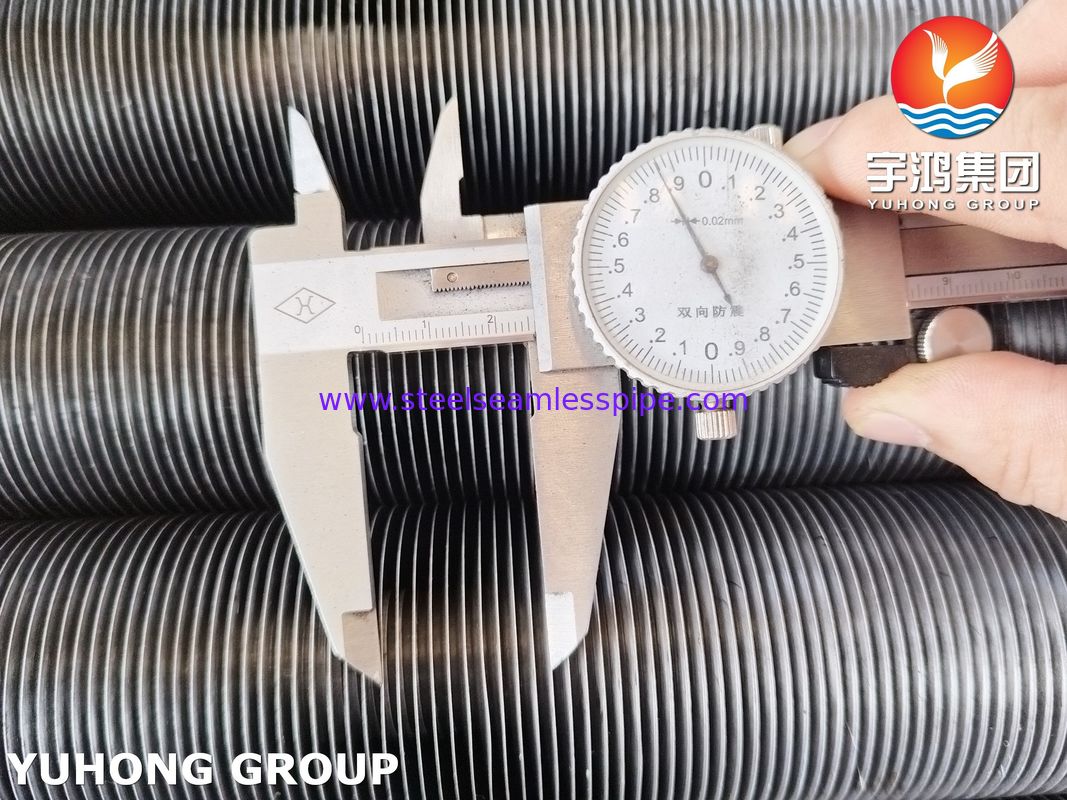

ASTM A213 T5 Fin Tube With Embedded G Type For Corrosive Medium High Pressure Applications (এএসটিএম এ২১৩ টি৫ ফিন টিউব, এমব্রেডেড জি টাইপ সহ) ক্ষয়কারী মাঝারি উচ্চ চাপের অ্যাপ্লিকেশনগুলির জন্য
এএসটিএম এ২১৩ টি৫ এমবেডেড জি-টাইপ ফিনড টিউব উচ্চ তাপমাত্রার ধোঁয়া গ্যাস বর্জ্য তাপ পুনরুদ্ধার এবং বয়লার সিস্টেমের জন্য একটি পেশাদার সমাধান।
এর অন্তর্নির্মিত ফিন ডিজাইন ছাই পরিবেশে ভাল কাজ করে। নির্বাচন করার সময়, মাধ্যম, ছাই সামগ্রী,এবং তাপমাত্রা এবং চাপ পরামিতি, এবং উচ্চ-ফ্রিকোয়েন্সি ওয়েল্ডিং প্রযুক্তি লিঙ্কিং শক্তি নিশ্চিত করার জন্য পছন্দ করা হয়।
চরম ক্ষয় বা উচ্চ তাপমাত্রা প্রয়োজনীয়তার জন্য, উপাদানটি আপগ্রেড করার পরামর্শ দেওয়া হয় (যেমন T9 / T91) বা লেপ সুরক্ষা।নিয়মিত রক্ষণাবেক্ষণ এবং বুদ্ধিমান পর্যবেক্ষণ টিউব বান্ডিলের জীবনকে উল্লেখযোগ্যভাবে বাড়িয়ে তুলতে পারে এবং সিস্টেমের শক্তি দক্ষতা উন্নত করতে পারে.
T5 সিউমলেস টিউব রাসায়নিক গঠনঃ
| রাসায়নিক উপাদান (%) |
| গ্রেড |
সি |
এমএন |
পি |
এস |
হ্যাঁ |
সিআর |
মো |
V |
Nb |
এন |
আল |
অন্যান্য |
| T5 |
0.15 |
0.30-0.60 |
≤০025 |
≤০025 |
0.5 |
4.০-৬0 |
0.৪৫-০65 |
|
|
|
|
|
| T5b |
0.15 |
0.30-0.60 |
≤০025 |
≤০025 |
1.০.২.0 |
4.০-৬0 |
0.৪৫-০65 |
|
|
|
|
|
T5 সিউমলেস টিউব তাপ চিকিত্সার প্রয়োজনীয়তা
| গ্রেড |
ইউএনএস নম্বর |
তাপ চিকিত্সা প্রকার |
অস্টেনাইজিং/সলিউটিং তাপমাত্রা, মিনিট বা পরিসীমা °F [°C] |
Subcritical Annealing or Tempering Temperature, Min or range °F [°C] (উপ-সমালোচনামূলক অ্যানিলিং বা টেম্পারেটিং তাপমাত্রা, মিনিট বা পরিসীমা °F [°C]) |
| T5 |
K41545 |
পূর্ণ বা আইসোথার্মাল অ্যানিল স্বাভাবিক এবং temper |
... |
১২৫০ [৬৭৫] |
| T5b |
K51545 |
পূর্ণ বা আইসোথার্মাল অ্যানিল স্বাভাবিক এবং temper |
... |
১২৫০ [৬৭৫] |
টি-৫ টিউব টেনসিল প্রয়োজনীয়তা এবং কঠোরতাঃ
| যান্ত্রিক বৈশিষ্ট্য |
| গ্রেড |
টান |
ফলন |
লম্বা |
কঠোরতা |
| শক্তি (এমপিএ) |
শক্তি (এমপিএ) |
(%) |
|
| T5 |
≥415 |
≥205 |
≥৩০ |
≤89HRB |
সংক্ষিপ্ত বিবরণ
HFW (উচ্চ ফ্রিকোয়েন্সি ঝালাই) ফিন টিউবএটি একটি তাপ এক্সচেঞ্জার উপাদান যা বাইরের দিকে ঝালাই করা ফিনিস সহ একটি বেস টিউব নিয়ে গঠিত। ফিনিসগুলি উচ্চ-ফ্রিকোয়েন্সি বৈদ্যুতিক স্রোত ব্যবহার করে টিউবটিতে সংযুক্ত হয়, একটি শক্তিশালী ধাতুবিদ্যা বন্ধন তৈরি করে।এই নকশাটি বয়লারের মতো অ্যাপ্লিকেশনগুলিতে দক্ষ তাপ স্থানান্তরের জন্য পৃষ্ঠের আয়তন সর্বাধিক করে তোলে, এয়ার কুলার, এবং ইকোনোমাইজার।
-
-
টিউব উপাদান:
প্রধান টিউবটি সাধারণত কার্বন ইস্পাত, স্টেইনলেস স্টিল বা অন্যান্য খাদগুলির মতো উপকরণ থেকে তৈরি হয়, অ্যাপ্লিকেশনটির নির্দিষ্ট প্রয়োজনীয়তার উপর নির্ভর করে।
-
ফিনিস:
পাতাটি স্পাইরাল এবং সারিযুক্ত, যার অর্থ তারা প্রধান টিউবের বাইরের পৃষ্ঠের চারপাশে হেলিক্যালভাবে ঘূর্ণিত হয়, একটি অবিচ্ছিন্ন স্পাইরাল প্যাটার্ন গঠন করে।Serrations বাতাস বা গ্যাস প্রবাহ ঝামেলা যোগ, তাপ স্থানান্তর উন্নত।
-
ঢালাই প্রক্রিয়াঃ
ফিনগুলি প্রধান টিউবের বাইরের পৃষ্ঠের সাথে ঝালাই করা হয়। ঝালাই টিউব এবং ফিনগুলির মধ্যে একটি শক্তিশালী এবং টেকসই বন্ধন নিশ্চিত করে, দক্ষ তাপ স্থানান্তরকে অনুমতি দেয়।
-
হেলিক্যাল কনফিগারেশনঃ
ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান।
-
সারিযুক্ত ডিজাইনঃ
পেরেকের টুকরো টুকরো প্রান্তগুলি তাদের উপরে প্রবাহিত তরল বা গ্যাসের মধ্যে অশান্তি সৃষ্টি করে।এই অস্থিরতা সীমান্ত স্তর বিরক্ত এবং নল পৃষ্ঠ এবং তরল বা গ্যাস মধ্যে ভাল তাপ স্থানান্তর প্রচার করে.
-
তাপ স্থানান্তর দক্ষতাঃ
হেলিক্যাল ফিনিং এবং সাইজযুক্ত প্রান্তের সংমিশ্রণটি ফিনিং পৃষ্ঠের উপর স্থবির সীমান্ত স্তর গঠনের প্রতিরোধ করে তাপ স্থানান্তর দক্ষতা উন্নত করে।এই নকশা বিশেষ করে অ্যাপ্লিকেশন যেখানে উচ্চ দক্ষতা তাপ বিনিময় প্রয়োজন মধ্যে কার্যকর.
বেস টিউব বিবরণ টিউব ব্যাসার্ধ পরিসীমা
15.88 মিমি থেকে 219 মিমি টিউব বেধ পরিসীমাঃ 1.651 মিমি থেকে 16 মিমি টিউব উপাদানঃ কার্বন ইস্পাত seamless টিউব, স্টেইনলেস স্টীল, কার্বন খাদ ইস্পাত, Corten ইস্পাত, duplex স্টেইনলেস স্টীল,সুপার ডুপ্লেক্স স্টেইনলেস স্টীল S32750, ইনকনেল খাদ, উচ্চ ক্রোম উচ্চ নিকেল ইনকোলয় খাদ, সি কে 20 উপাদান এবং কিছু অন্যান্য উপাদান। ফিনের বিবরণ ফিনের বেধঃ ন্যূনতম 0.8 মিমি থেকে সর্বোচ্চ 4 মিমি ফিনের উচ্চতাঃ ন্যূনতম 0.25 ′′ (6.35 মিমি) থেকে সর্বোচ্চ1.5 ′′ (38 মিমি) ফিন ঘনত্বঃ মিঃ 43 ফিন প্রতি মিটার থেকে সর্বোচ্চ 287 ফিন প্রতি মিটার উপাদানঃ কার্বন স্টিল, স্টেইনলেস স্টিল, খাদ স্টিল, কর্টেন স্টিল, ডুপ্লেক্স স্টিল এবং ইনকোলয় খাদ।
এটি উচ্চ ফ্রিকোয়েন্সি ঢালাই স্পাইরাল প্রযুক্তি গ্রহণ করে, উচ্চ ফ্রিকোয়েন্সি পাওয়ার সাপ্লাই সঙ্গে জাতীয় পেটেন্ট প্রযুক্তি একই সময়ে ইস্পাত স্ট্রিপ, ইস্পাত পাইপ গরম করার জন্য তাপ উৎস হিসাবে,আপনি এটি একসঙ্গে একসঙ্গে welded করতেএই প্রযুক্তিতে তাপীয় দক্ষতা, বড় তাপ অপসারণ অঞ্চল, দীর্ঘ সেবা জীবন, পরিসীমা অভিযোজন তাপমাত্রা, উচ্চ চাপ ইত্যাদি বৈশিষ্ট্য রয়েছে।
উচ্চ ফ্রিকোয়েন্সি ঝালাই স্পাইরাল ফিন টিউব সুবিধা
1. সহজ এবং অর্থনৈতিক ইনস্টলেশন উচ্চ ফ্রিকোয়েন্সি ঢালাই সর্বাধিক দৈর্ঘ্য 6 মিটার পৌঁছাতে পারে, যা যোগদান পয়েন্ট হ্রাস, ইনস্টলেশন আরো অর্থনৈতিক করে তোলে,কার্যকর, এবং এছাড়াও জয়েন্টের ফুটো হওয়ার সম্ভাবনা হ্রাস করে।
2. সহজ রক্ষণাবেক্ষণ ইনস্টলেশনের পরে, উচ্চ ফ্রিকোয়েন্সি ঢালাই স্পাইরাল ফিন টিউব আর রক্ষণাবেক্ষণের প্রয়োজন নেই।
3. উচ্চ দক্ষতা উচ্চ ফ্রিকোয়েন্সি ওয়েল্ডিং স্পিরাল ফিন টিউব তাপ অপচয় এলাকা হালকা টিউব 8 গুণ বেশি। অভ্যন্তরীণ মসৃণ, তাই অভ্যন্তরীণ প্রবাহ প্রতিরোধের ছোট।
4. দীর্ঘ সেবা জীবন ফিন এবং উচ্চ যান্ত্রিক শক্তি সঙ্গে পাইপ, তাই প্রসার্য শক্তি 200 এমপিএ বেশী। উভয় ভিতরে এবং নল বাইরে সব গরম ডপ galvanized প্রক্রিয়াকরণ তৈরি করা হয়।ঢালাইযোগ্য ফিন উপাদান: কার্বন ইস্পাত, স্টেইনলেস স্টীল, খাদ ইস্পাত, ক্ষয় প্রতিরোধী ইস্পাত।
অ্যাপ্লিকেশন
পাওয়ার প্ল্যান্টের কেটল:
সুপারহিটার, রিহিটার এবং ইকোনোমাইজার টিউব বান্ডিল, ৫৪০ ডিগ্রি সেলসিয়াস / ১৫ এমপিএ বাষ্প সহ্য করে।
সিম গ্যাস অপচয় তাপ পুনরুদ্ধার সিস্টেম (যেমন বায়ু preheater) ।
পেট্রোকেমিক্যাল ইউনিট:
ক্যাটালাইটিক ক্র্যাকিং ইউনিট (এফসিসিইউ) এর বর্জ্য তাপ বয়লার (সিও বয়লার) এর ফিনড টিউব।
হাইড্রোজেনেশন রিঅ্যাক্টর ফিড হিটিং ফার্নের কনভেকশন বিভাগ (ফায়ার হিটার) ।
শিল্প চুলা সিস্টেমঃ
তাপ চিকিত্সা চুলা এর radiant টিউব, annealing চুলা এর flue গ্যাস তাপ এক্সচেঞ্জার।
