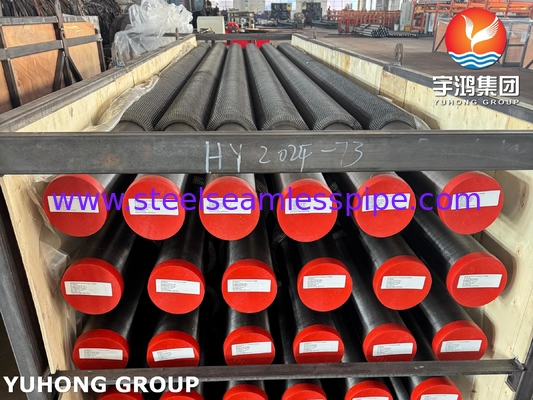

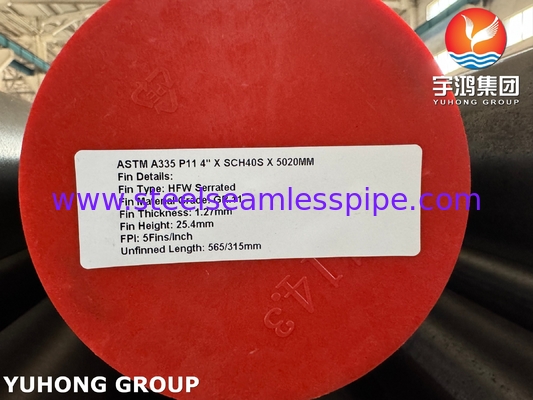

এএসটিএম এ৩৩৫ পি১১ হাই ফ্রিকোয়েন্সি ওয়েল্ডিং স্পাইরাল ফিন টিউব সেরিটেড ফিন টিউব

ওয়েল্ডেড স্পাইরাল সাইজড ফিনড টিউব, হিট এক্সচেঞ্জারের জন্য HFW ফিন টিউব

সংক্ষিপ্ত বিবরণ

HFW (উচ্চ ফ্রিকোয়েন্সি ঝালাই) ফিন টিউবএটি একটি তাপ এক্সচেঞ্জার উপাদান যা বাইরের দিকে ঝালাই করা ফিনিস সহ একটি বেস টিউব নিয়ে গঠিত। ফিনিসগুলি উচ্চ-ফ্রিকোয়েন্সি বৈদ্যুতিক স্রোত ব্যবহার করে টিউবটিতে সংযুক্ত হয়, একটি শক্তিশালী ধাতুবিদ্যা বন্ধন তৈরি করে।এই নকশাটি বয়লারের মতো অ্যাপ্লিকেশনগুলিতে দক্ষ তাপ স্থানান্তরের জন্য পৃষ্ঠের আয়তন সর্বাধিক করে তোলে, এয়ার কুলার, এবং ইকোনোমাইজার।

•

  • টিউব উপাদান:

    প্রধান টিউবটি সাধারণত কার্বন ইস্পাত, স্টেইনলেস স্টিল বা অন্যান্য খাদগুলির মতো উপকরণ থেকে তৈরি হয়, অ্যাপ্লিকেশনটির নির্দিষ্ট প্রয়োজনীয়তার উপর নির্ভর করে।


    ফিনিস:

    পাতাটি স্পাইরাল এবং সারিযুক্ত, যার অর্থ তারা প্রধান টিউবের বাইরের পৃষ্ঠের চারপাশে হেলিক্যালভাবে ঘূর্ণিত হয়, একটি অবিচ্ছিন্ন স্পাইরাল প্যাটার্ন গঠন করে।Serrations বাতাস বা গ্যাস প্রবাহ ঝামেলা যোগ, তাপ স্থানান্তর উন্নত।


    ঢালাই প্রক্রিয়াঃ

    ফিনগুলি প্রধান টিউবের বাইরের পৃষ্ঠের সাথে ঝালাই করা হয়। ঝালাই টিউব এবং ফিনগুলির মধ্যে একটি শক্তিশালী এবং টেকসই বন্ধন নিশ্চিত করে, দক্ষ তাপ স্থানান্তরকে অনুমতি দেয়।


    হেলিক্যাল কনফিগারেশনঃ

    ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান ডান।


    সারিযুক্ত ডিজাইনঃ

    পেরেকের টুকরো টুকরো প্রান্তগুলি তাদের উপরে প্রবাহিত তরল বা গ্যাসের মধ্যে অশান্তি সৃষ্টি করে।এই অস্থিরতা সীমান্ত স্তর বিরক্ত এবং নল পৃষ্ঠ এবং তরল বা গ্যাস মধ্যে ভাল তাপ স্থানান্তর প্রচার করে.


    তাপ স্থানান্তর দক্ষতাঃ

    হেলিক্যাল ফিনিং এবং সাইজযুক্ত প্রান্তের সংমিশ্রণটি ফিনিং পৃষ্ঠের উপর স্থবির সীমান্ত স্তর গঠনের প্রতিরোধ করে তাপ স্থানান্তর দক্ষতা উন্নত করে।এই নকশা বিশেষ করে অ্যাপ্লিকেশন যেখানে উচ্চ দক্ষতা তাপ বিনিময় প্রয়োজন মধ্যে কার্যকর.



• ব্যবহারের ক্ষেত্রেঃ

  • বায়ু-শীতল তাপ এক্সচেঞ্জার (এসিই) ।

  • জ্বলন্ত হিটার, বয়লার এবং কনডেনসার।

  • স্টেইনলেস স্টীল বা ডুপ্লেক্স উপকরণগুলির সাথে যুক্ত হলে ক্ষয়কারী পরিবেশ (যেমন অফশোর প্ল্যাটফর্ম, রাসায়নিক উদ্ভিদ) ।

  •

সুবিধা

• কার্যকারিতা:বড় পৃষ্ঠের কারণে উত্তাপ স্থানান্তর উন্নত।

• স্থায়িত্বঃশক্তিশালী ওয়েল্ড জয়েন্টগুলি তাপীয় চক্র এবং যান্ত্রিক চাপকে প্রতিরোধ করে।

• ক্ষয় প্রতিরোধ ক্ষমতাঃকঠোর অবস্থার জন্য ঐচ্ছিক উপকরণ (যেমন, এসএস 316L, সুপার ডুপ্লেক্স) ।

• কাস্টমাইজেশনঃনির্দিষ্ট তাপীয় পারফরম্যান্সের জন্য সুনির্দিষ্ট ফিন জ্যামিতি (পিচ, আকৃতি) ।

বেস টিউব বিবরণ টিউব ব্যাসার্ধ পরিসীমা

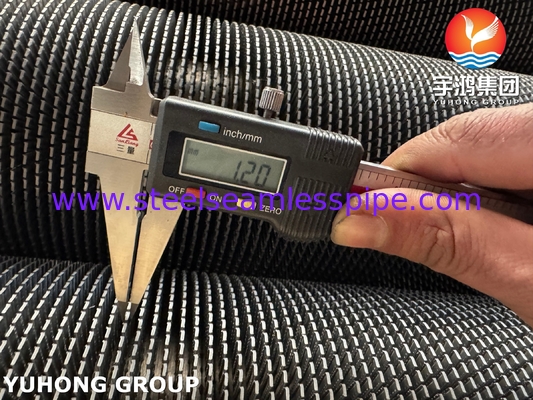

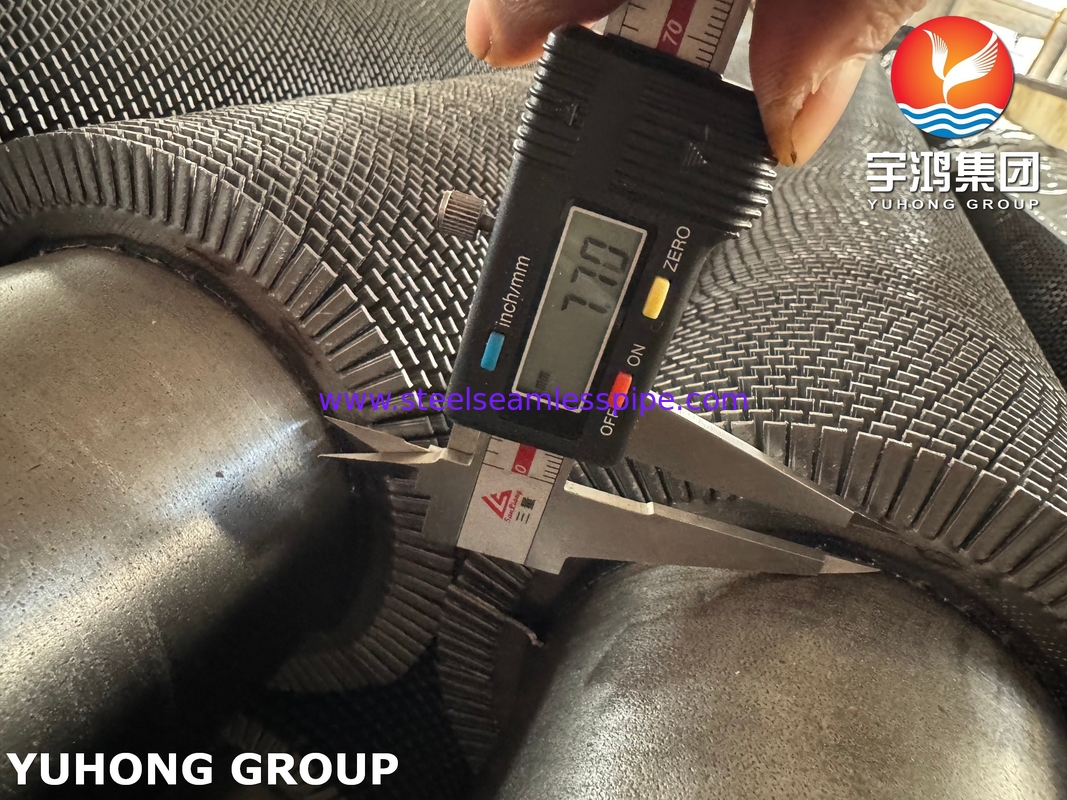

15.88 মিমি থেকে 219 মিমি টিউব বেধ পরিসীমাঃ 1.651 মিমি থেকে 16 মিমি টিউব উপাদানঃ কার্বন ইস্পাত seamless টিউব, স্টেইনলেস স্টীল, কার্বন খাদ ইস্পাত, Corten ইস্পাত, duplex স্টেইনলেস স্টীল,সুপার ডুপ্লেক্স স্টেইনলেস স্টীল S32750, ইনকনেল খাদ, উচ্চ ক্রোম উচ্চ নিকেল ইনকোলয় খাদ, সি কে 20 উপাদান এবং কিছু অন্যান্য উপাদান। ফিনের বিবরণ ফিনের বেধঃ ন্যূনতম 0.8 মিমি থেকে সর্বোচ্চ 4 মিমি ফিনের উচ্চতাঃ ন্যূনতম 0.25 ′′ (6.35 মিমি) থেকে সর্বোচ্চ1.5 ′′ (38 মিমি) ফিন ঘনত্বঃ মিঃ 43 ফিন প্রতি মিটার থেকে সর্বোচ্চ 287 ফিন প্রতি মিটার উপাদানঃ কার্বন স্টিল, স্টেইনলেস স্টিল, অ্যালগরি স্টিল, কর্টেন স্টিল, ডুপ্লেক্স স্টিল এবং ইনকোলোয় অ্যালগরি।

এটি উচ্চ ফ্রিকোয়েন্সি ঢালাই স্পাইরাল প্রযুক্তি গ্রহণ করে, উচ্চ ফ্রিকোয়েন্সি পাওয়ার সাপ্লাই সঙ্গে জাতীয় পেটেন্ট প্রযুক্তি একই সময়ে ইস্পাত স্ট্রিপ, ইস্পাত পাইপ গরম করার জন্য তাপ উৎস হিসাবে,আপনি এটি একসঙ্গে একসঙ্গে welded করতেএই প্রযুক্তিতে তাপীয় দক্ষতা, বড় তাপ অপসারণ অঞ্চল, দীর্ঘ সেবা জীবন, পরিসীমা অভিযোজন তাপমাত্রা, উচ্চ চাপ ইত্যাদি বৈশিষ্ট্য রয়েছে।

উচ্চ ফ্রিকোয়েন্সি ঝালাই স্পাইরাল ফিন টিউব সুবিধা

1. সহজ এবং অর্থনৈতিক ইনস্টলেশন উচ্চ ফ্রিকোয়েন্সি ঢালাই সর্বাধিক দৈর্ঘ্য 6 মিটার পৌঁছাতে পারে, যা যোগদান পয়েন্ট হ্রাস, ইনস্টলেশন আরো অর্থনৈতিক করে তোলে,কার্যকর, এবং এছাড়াও জয়েন্টের ফুটো হওয়ার সম্ভাবনা হ্রাস করে।

2. সহজ রক্ষণাবেক্ষণ ইনস্টলেশনের পরে, উচ্চ ফ্রিকোয়েন্সি ঢালাই স্পাইরাল ফিন টিউব আর রক্ষণাবেক্ষণের প্রয়োজন নেই।

3. উচ্চ দক্ষতা উচ্চ ফ্রিকোয়েন্সি ওয়েল্ডিং স্পিরাল ফিন টিউব তাপ অপচয় এলাকা হালকা টিউব 8 গুণ বেশি। অভ্যন্তরীণ মসৃণ, তাই অভ্যন্তরীণ প্রবাহ প্রতিরোধের ছোট।

4. দীর্ঘ সেবা জীবন ফিন এবং উচ্চ যান্ত্রিক শক্তি সঙ্গে পাইপ, তাই প্রসার্য শক্তি 200 এমপিএ বেশী। উভয় ভিতরে এবং নল বাইরে সব গরম ডপ galvanized প্রক্রিয়াকরণ তৈরি করা হয়।ঢালাইযোগ্য ফিন উপাদান: কার্বন ইস্পাত, স্টেইনলেস স্টীল, খাদ ইস্পাত, ক্ষয় প্রতিরোধী ইস্পাত।

অ্যাপ্লিকেশন

• এইচভিএসি ও বয়লার
• বিদ্যুৎ কেন্দ্র
• তাপ পুনরুদ্ধার বাষ্প জেনারেটর
• পেট্রোকেমিক্যাল শিল্প
• সামুদ্রিক অ্যাপ্লিকেশন
• রেফ্রিজারেশন অ্যাপ্লিকেশন
• ইকোনোমাইজার
• তেল ও গ্যাস কুলার
• পাইপলাইন ও এয়ার কন্ডিশনার
• কনডেনসার এবং বাষ্পীভবন
• শেল এবং টিউব তাপ বিনিময়
