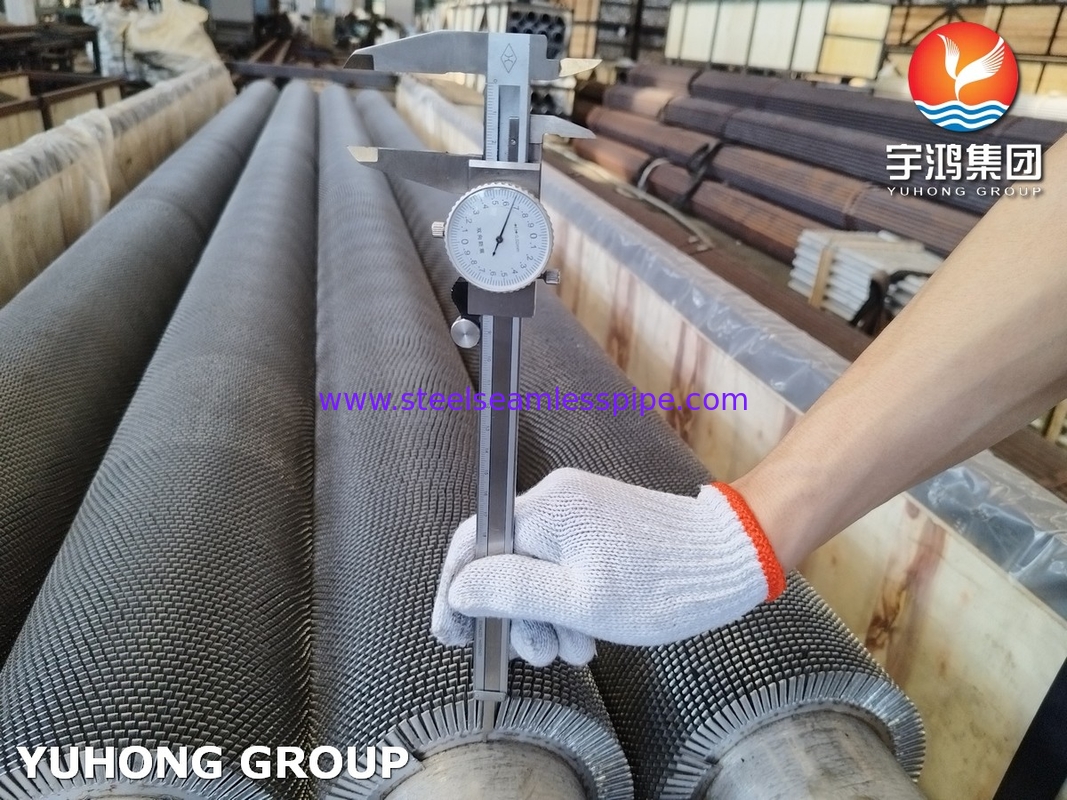

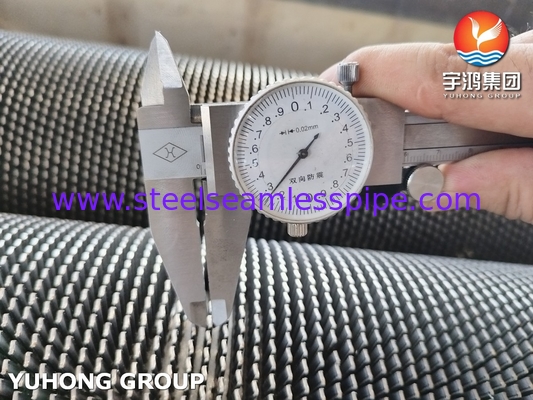

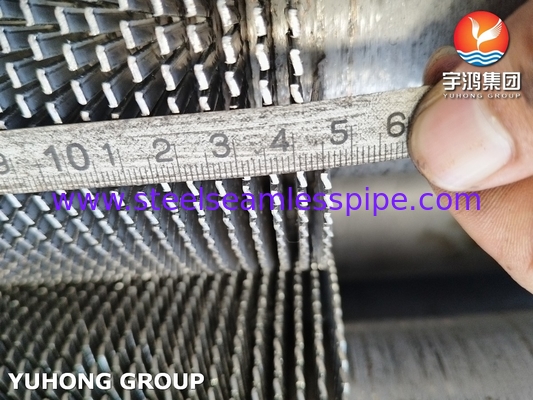

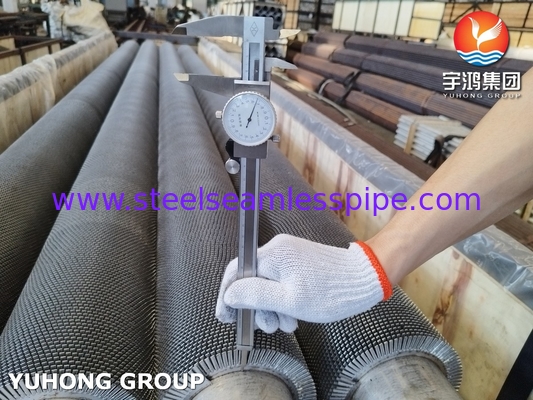

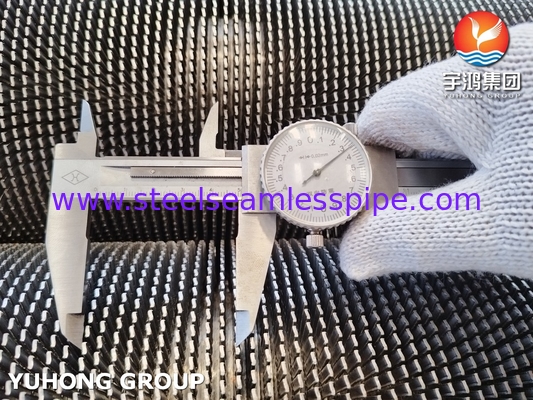

এএসটিএম এ৩১২ টিপি৩০৪এইচস্টেইনলেস স্টীল Hএফ ডব্লিউ ফিনড টিউব স্পাইরাল সেগার্ড ফিন টিউব
এইচএফডব্লিউ হেলিক্যাল ফিনড টিউবগুলি সলিড ফিনড টাইপ এবং সিরটেড টাইপ উভয়ই তৈরি করা হয়। 304H স্টেইনলেস স্টিল টিউবগুলি 304 স্টেইনলেস স্টিলের একটি উচ্চ তাপমাত্রা বৈকল্পিক,এর চমৎকার জারা প্রতিরোধের এবং যান্ত্রিক বৈশিষ্ট্যগুলির জন্য পরিচিতএএসটিএম A312 TP304H স্টেইনলেস স্টিলের HFW ফিনড টিউবগুলি তাপ কর্মক্ষমতা বাড়িয়ে তুলতে পারে, যা বিভিন্ন অ্যাপ্লিকেশনগুলিতে তাপ স্থানান্তরকে অনুকূল করার জন্য ডিজাইন করা হয়েছে।
1. সলিড ফিনড টিউব:টিউবের চারপাশে একটি হেলিক্যাল প্যাটার্নের মধ্যে আবৃত অবিচ্ছিন্ন সলিড ফিনের বৈশিষ্ট্য।
উপকারিতা:
কার্যকর তাপ স্থানান্তরঃ কঠিন পাতা তাপ বিনিময় জন্য একটি বৃহত্তর পৃষ্ঠ এলাকা প্রদান করে।
স্থায়িত্বঃ উচ্চ চাপের জন্য উপযুক্ত শক্তিশালী কাঠামো।
2. সাইজড ফিনিং টিউব: এর পাতাগুলোতে টুকরো টুকরো করে থাকে, যা তরল প্রবাহের ঘূর্ণিঝড় বাড়ায়।
উপকারিতা:
উন্নত তাপীয় পারফরম্যান্সঃ উত্তাপ স্থানান্তর দক্ষতা উন্নত, টার্বুলেন্স বৃদ্ধি।
কম চাপের ড্রপঃ সলিড ফিনের তুলনায় সেরেশনগুলি প্রবাহের প্রতিরোধকে হ্রাস করতে সহায়তা করে।
স্টেইনলেস স্টীল 304H এর সমতুল্য গ্রেড
ইইউ
EN |
মার্কিন যুক্তরাষ্ট্র
- |
জাপান
জেআইএস |
ফ্রান্স
AFNOR |
গস্ট |
ইন্টার
আইএসও |
| X6CrNi18-10 (1.4948) |
৩০৪ এইচ
S30409
|
SUS304H |
Z6CN18-09 |
08KH18N10 |
X7CrNi18-9 |
অস্টেনাইটিক ক্রপ প্রতিরোধী স্টিল 304H (AISI, ASTM, UNS) এর জন্য ইউরোপীয় সমতুল্য গ্রেডঃX6CrNi18-10 (1.4948)
রাসায়নিক গঠন এবং 304H এর জন্য ইউরোপীয় সমতুল্য (EN) এর বৈশিষ্ট্য (USA, AISI, ASTM, UNS):X6CrNi18-10 (1.4948)
স্টেইনলেস স্টীল 304H এর রাসায়নিক প্রয়োজনীয়তা
| গ্রেড |
ইউএনএস নামকরণ |
রচনা, % |
| কার্বন |
ম্যাঙ্গানিজ |
ফসফরাস, সর্বোচ্চ |
সালফার, সর্বোচ্চ |
সিলিকন |
ক্রোমিয়াম |
নিকেল |
| ৩০৪ এইচ |
S30409 |
0.০৪-০।10 |
2.00 |
0.045 |
0.03 |
0.75 |
১৮-২০ |
৮-১০।5 |
ফিন টিউব স্পেসিফিকেশন
| পণ্য |
প্রকার |
নাম |
খালি টিউব উপাদান |
ফিনিস উপাদান |
|
তাপ এক্সচেঞ্জার
ফিনড
টিউব
|
এমবেডেড |
জি-টাইপ ফিন টিউব |
কার্বন ইস্পাত, তামা, স্টেইনলেস স্টীল, খাদ |
অ্যালুমিনিয়াম |
| এক্সট্রুড |
একক ধাতু গাম্বিনযুক্ত ধাতু |
কার্বন ইস্পাত, তামা, স্টেইনলেস স্টীল, খাদ |
কপার, অ্যালুমিনিয়াম |
|
লো ফিন টিউব
টি-টাইপ ফিন টিউব
|
কার্বন ইস্পাত, তামা, স্টেইনলেস স্টীল, খাদ |
/ |
|
বাঁশের টিউব
ঘূর্ণায়মান টিউব
|
কার্বন ইস্পাত, তামা, স্টেইনলেস স্টীল, খাদ |
/ |
| ক্ষত |
এল/কেএল/এলএল টাইপ ফিন টিউব |
কার্বন ইস্পাত, তামা, স্টেইনলেস স্টীল, খাদ |
কপার, অ্যালুমিনিয়াম |
| স্ট্রিং |
স্ট্রিং ফিন টিউব |
অ্যালুমিনিয়াম, কপার, কার্বন স্টিল, স্টেইনলেস স্টিল |
অ্যালুমিনিয়াম, কপার, কার্বন স্টিল, স্টেইনলেস স্টিল |
| ইউ-টাইপ |
ইউ-টাইপ টিউব |
কার্বন ইস্পাত, কপার, স্টেইনলেস স্টীল |
/ |
| ঢালাই |
এইচএফ ওয়েল্ডিং ফিন টিউব |
কার্বন ইস্পাত, স্টেইনলেস স্টীল, খাদ |
কার্বন ইস্পাত, স্টেইনলেস স্টীল, খাদ |
| ইউ-টাইপ |
এইচ/এইচএইচ টাইপ ফিন টিউব |
কার্বন ইস্পাত, স্টেইনলেস স্টীল, খাদ |
কার্বন ইস্পাত, স্টেইনলেস স্টীল, খাদ |
| ঢালাই |
স্টাডড ফিন টিউব |
কার্বন ইস্পাত, স্টেইনলেস স্টীল, খাদ |
কার্বন ইস্পাত, স্টেইনলেস স্টীল, খাদ |
উপাদান গ্রেড
| আমেরিকান স্ট্যান্ডার্ড |
অস্টেনাইটিক স্টিল:
TP304,TP304L,TP304H,TP304N,TP310S,TP316,TP316L,TP316Ti,TP316H,TP317,TP317L,TP321,TP321H,TP347,TP347H,904L...
ডুপ্লেক্স স্টীল:
S32101,S32205,S31803,S32304,S32750,S32760
অন্যান্য:TP405,TP409,TP410,TP430,TP439,... |
| ইউরোপেন স্ট্যান্ডার্ড |
1.4301,1.4307,1.4948,1.4541,1.4878,1.4550,1.4401,1.4404,1.4571,1.4438১.4841,1.4845,1.4539,1.4162১.4462১.4362১.4410১.4501 |
| জিওএসটি স্ট্যান্ডার্ড |
08Х17Т,08Х13,12Х13,12Х17,15Х25Т,04Х18Н10,08Х20Н14С2,08Х18Н12Б,10Х17Н13М2Т,10Х23Н18,08Х18Н10,08Х18Н10Т,08Х18Н12Т,08Х17Н15М3Т,12Х18Н10Т,12Х18Н12Т,12Х18Н9,17Х18Н9,08Х22Н6Т,06ХН28МДТ |
হেলিক্যাল ফিনড টিউবগুলির সুবিধা
উচ্চ তাপীয় দক্ষতাঃ হেলিক্যাল ফিন ডিজাইন তাপ স্থানান্তর সহগকে উন্নত করে, যা তাদের চাহিদাপূর্ণ তাপীয় সিস্টেমের জন্য আদর্শ করে তোলে।
উন্নত তরল গতিবিদ্যাঃ হেলিক্যাল বিন্যাস আরও ভাল প্রবাহের নিদর্শনকে উত্সাহ দেয়, মৃত অঞ্চল হ্রাস করে এবং সামগ্রিক দক্ষতা উন্নত করে।
কমপ্যাক্ট ডিজাইনঃ তারা একটি ছোট পদচিহ্নের মধ্যে একটি উচ্চ তাপ বিনিময় ক্ষমতা প্রদান করে, যা স্থান-সংকুচিত অ্যাপ্লিকেশনগুলিতে মূল্যবান।
বহুমুখিতাঃ বিভিন্ন শিল্পে গ্যাস এবং তরল সহ বিভিন্ন তরলগুলির জন্য উপযুক্ত।
অ্যাপ্লিকেশন
1. এইচভিএসি ও বয়লার
2. বিদ্যুৎ কেন্দ্র
3. তাপ পুনরুদ্ধার বাষ্প জেনারেটর
4পেট্রোকেমিক্যাল শিল্প
5সামুদ্রিক অ্যাপ্লিকেশন
6রেফ্রিজারেশন অ্যাপ্লিকেশন
7. ইকোনোমাইজার
8. তেল ও গ্যাস কুলার
9. পাইপলাইন এবং এয়ার কন্ডিশনার
10কন্ডেনসার এবং ইভেপারেটর
11. শেল এবং টিউব তাপ এক্সচেঞ্জার
12. বিভিন্ন অন্যান্য তাপ এক্সচেঞ্জার অ্যাপ্লিকেশন
