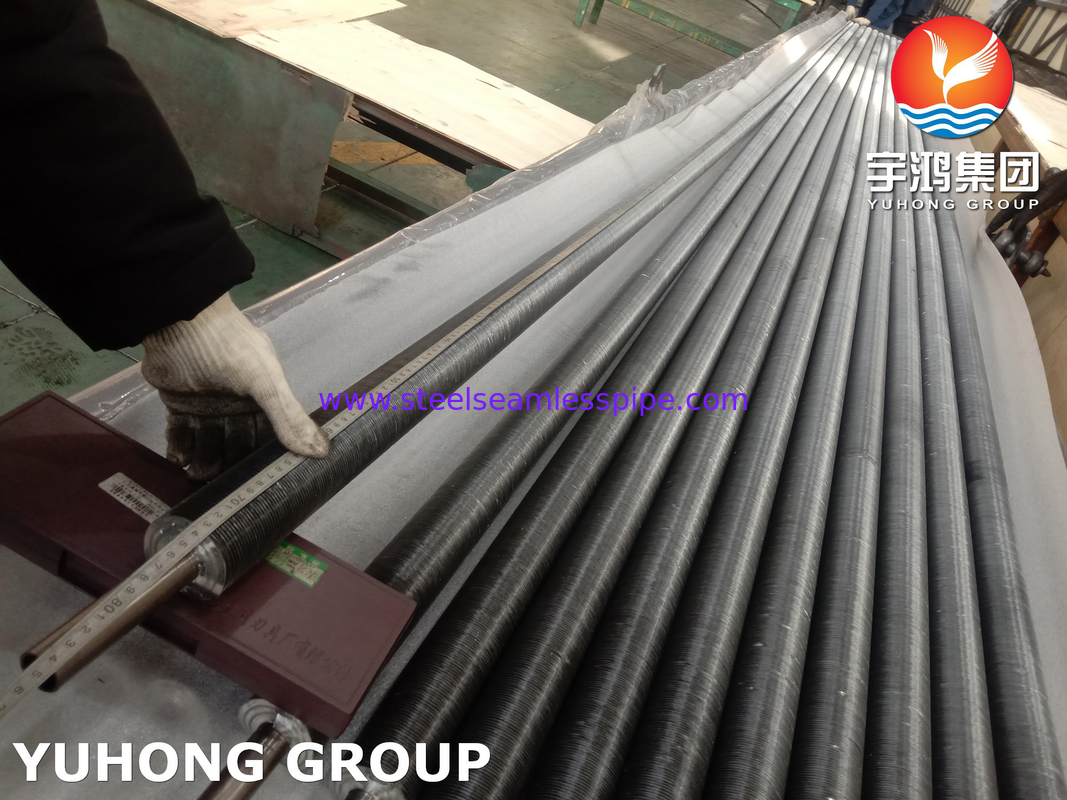

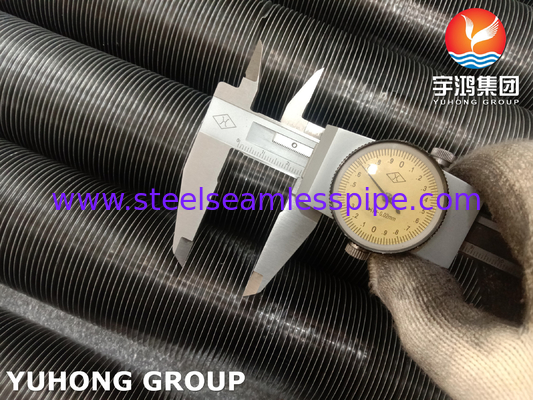

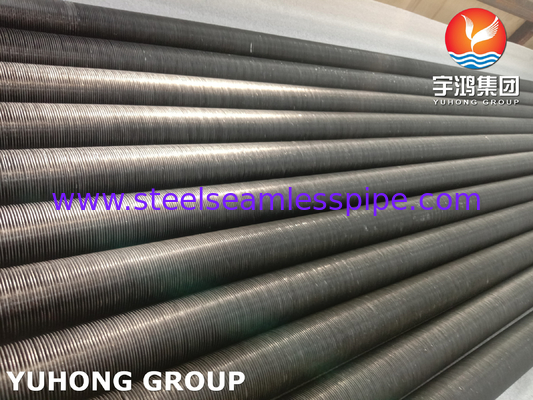

এম্বেডেড জি টাইপ ফিন টিউব, এএসটিএম বি 163 ইউএনএস এন 04400 নিকেল অ্যালো টিউব অ্যালুমিনিয়াম ফিনস সহ
এমবেডেড জি টাইপ ফিন টিউবের বেস টিউব উপাদানটি মনেল 400। তারপরে ফিন স্ট্রিপটি একটি মেশিনযুক্ত খাঁজে ক্ষতবিক্ষত হয় এবং বেস টিউব দিয়ে পিছনে ভরাট করে নিরাপদে স্থানে লক করা হয়, যা নিশ্চিত করে যে উচ্চ নল ধাতু তাপমাত্রায় সর্বাধিক তাপ স্থানান্তর বজায় রাখা হয়। মনেল 400 একটি জারা-প্রতিরোধী খাদ। এই খাদের দুর্দান্ত জারা প্রতিরোধের রয়েছে। এটি সাধারণত স্ট্রেস জারা ফাটল তৈরি করে না এবং ভাল কাটার পারফরম্যান্স রয়েছে। জরিমানা পরিষেবাগুলির পরে, জি টাইপ ফিনস সহ অ্যালো টিউবটিতে সাধারণ স্ট্রেইট বেস টিউবের চেয়ে ভাল তাপ স্থানান্তর দক্ষতা থাকতে পারে। এএসটিএম বি 163 ইউএনএস এন 04400 হ'ল নিকেল-আয়রন-ক্রোমিয়াম অ্যালো টিউবগুলির জন্য একটি স্পেসিফিকেশন, যা সাধারণত মনেল 400 নামে পরিচিত। এম্বেডেড জি টাইপ ফিন টিউবগুলি হ'ল টিউবগুলি যা জি-আকৃতির প্যাটার্নে টিউবের বাইরের পৃষ্ঠের সাথে সংযুক্ত থাকে। এই জরিমানা টিউবগুলি বিভিন্ন তাপ স্থানান্তর অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয় যেখানে বর্ধিত তাপ স্থানান্তর দক্ষতার জন্য বর্ধিত পৃষ্ঠের ক্ষেত্রের প্রয়োজন হয়। জি টাইপ ফিনগুলি প্লেইন টিউবগুলির তুলনায় একটি বৃহত্তর পৃষ্ঠের অঞ্চল সরবরাহ করে, যা টিউব এবং আশেপাশের পরিবেশের অভ্যন্তরে তরলগুলির মধ্যে আরও ভাল তাপ স্থানান্তরের অনুমতি দেয়। এই ফিন টিউবগুলিতে মনেল 400 খাদ ব্যবহার দুর্দান্ত জারা প্রতিরোধ এবং উচ্চ শক্তি সরবরাহ করে, যা তাদের কঠোর পরিবেশে ব্যবহারের জন্য উপযুক্ত করে তোলে। এএসটিএম বি 163 স্পেসিফিকেশন নিশ্চিত করে যে টিউবগুলি তাদের কর্মক্ষমতা এবং পরিষেবাতে দীর্ঘায়ু নিশ্চিত করতে নির্দিষ্ট মানের এবং মাত্রিক মানগুলি পূরণ করে। এএসটিএম বি 163 ইউএনএস এন 04400 এম্বেডড জি টাইপ ফিন টিউবগুলি রাসায়নিক প্রক্রিয়াকরণ, পেট্রোলিয়াম পরিশোধন এবং বিদ্যুৎ উত্পাদন হিসাবে শিল্পগুলিতে তাপ স্থানান্তর অ্যাপ্লিকেশনগুলির জন্য একটি নির্ভরযোগ্য এবং দক্ষ পছন্দ।
সমতুল্য উপাদান:
| স্ট্যান্ডার্ড |
ইউএনএস |
ওয়ার্কস্টফ এনআর। |
এন |
জিস |
গস্ট |
বিএস |
আফনোর |
| মনেল 400 |
N04400 |
2.4360 |
Nicu30fe |
এনডাব্লু 4400 |
28 28-2,5-1,5 |
না 13 |
Nu-30 মি |
এমবেডেড জি টাইপ ফিন টিউবের কিছু বৈশিষ্ট্যগুলির মধ্যে রয়েছে:
1। উচ্চ তাপ স্থানান্তর দক্ষতা:জরিমানা নকশা টিউবের পৃষ্ঠের ক্ষেত্রফল বৃদ্ধি করে, যার ফলে তাপ স্থানান্তর কর্মক্ষমতা উন্নত হয়।
2। বর্ধিত শক্তি এবং স্থায়িত্ব:ফিনগুলি সুরক্ষিতভাবে টিউবটিতে এম্বেড করা হয়, অতিরিক্ত শক্তি এবং স্থায়িত্ব সরবরাহ করে।
3। জারা প্রতিরোধের:এম্বেডেড জি টাইপ ফিনযুক্ত টিউবগুলিতে ব্যবহৃত উপকরণগুলি প্রায়শই জারা প্রতিরোধী হয়, এগুলি কঠোর পরিবেশে ব্যবহারের জন্য উপযুক্ত করে তোলে।
4। কমপ্যাক্ট ডিজাইন:এম্বেড থাকা ডানাগুলি একটি কমপ্যাক্ট ডিজাইনের জন্য অনুমতি দেয়, যেখানে স্থান সীমিত সেখানে অ্যাপ্লিকেশনগুলির জন্য তাদের আদর্শ করে তোলে।
5 .. সহজ ইনস্টলেশন:এম্বেডেড জি টাইপ ফিনযুক্ত টিউবগুলি স্ট্যান্ডার্ড টিউব ফিটিং ব্যবহার করে সহজেই ইনস্টল করা যেতে পারে।
6। বহুমুখী অ্যাপ্লিকেশন:এই টিউবগুলি হিট এক্সচেঞ্জার, এয়ার কুলার এবং রেফ্রিজারেশন সিস্টেম সহ বিস্তৃত অ্যাপ্লিকেশনগুলিতে ব্যবহার করা যেতে পারে।
7। ব্যয়বহুল:এম্বেড থাকা জি টাইপের ফিনযুক্ত টিউবগুলির উচ্চ তাপ স্থানান্তর দক্ষতা শক্তি ব্যয় হ্রাস করতে এবং সামগ্রিক সিস্টেমের কার্যকারিতা উন্নত করতে সহায়তা করতে পারে।
রাসায়নিক প্রয়োজনীয়তা:
| গ্রেড |
UNC N04400 |
| নিকেল |
63.0 মিনিট |
| তামা |
28.0–34.0 |
| আয়রন |
2.5 |
| ম্যাঙ্গানিজ |
2.0 |
| কার্বন |
0.3 |
| সিলিকন |
0.5 |
| সালফার |
0.024 |
যান্ত্রিক বৈশিষ্ট্য:
| উপাদান |
ফলন শক্তি (0.2%অফসেট) |
গলনাঙ্ক |
ঘনত্ব |
টেনসিল শক্তি |
দীর্ঘকরণ |
| মনেল 400 |
এমপিএ - 240, পিএসআই - 35000 |
(2460 ° F) 1350 ° C |
8.8 গ্রাম/সেমি 3 |
এমপিএ - 550, পিএসআই - 80000 |
40 % |
অ্যাপ্লিকেশন:
এম্বেডেড জি টাইপ ফিন টিউবগুলি সাধারণত দক্ষ তাপ স্থানান্তর অ্যাপ্লিকেশনগুলির জন্য বিভিন্ন শিল্পে ব্যবহৃত হয়। এমবেডেড জি টাইপের ফিনযুক্ত টিউবগুলির কয়েকটি সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে:
1। হিট এক্সচেঞ্জার:এম্বেড থাকা জি টাইপ ফিন টিউবগুলি তাপ স্থানান্তরগুলির জন্য পৃষ্ঠের ক্ষেত্রফল বাড়ানোর জন্য তাপ এক্সচেঞ্জারগুলিতে ব্যবহৃত হয়। এগুলি সাধারণত এয়ার-কুলড হিট এক্সচেঞ্জারগুলিতে ব্যবহৃত হয়, যেখানে ডানাগুলি টিউব এবং আশেপাশের বাতাসের অভ্যন্তরে প্রবাহিত গরম তরলগুলির মধ্যে তাপ স্থানান্তর বাড়াতে সহায়তা করে।
2। এইচভিএসি সিস্টেম:এম্বেডেড জি টাইপ ফিন টিউবগুলি হিটিং, বায়ুচলাচল এবং শীতাতপনিয়ন্ত্রণ অ্যাপ্লিকেশনগুলির জন্য এইচভিএসি সিস্টেমে ব্যবহৃত হয়। এগুলি সাধারণত তাপ এক্সচেঞ্জার, কয়েল এবং রেডিয়েটারগুলিতে তাপ স্থানান্তরের দক্ষতা উন্নত করতে এবং সিস্টেমের সামগ্রিক কর্মক্ষমতা বাড়ানোর জন্য ব্যবহৃত হয়।
3 .. বয়লার:এম্বেড থাকা জি টাইপ ফিন টিউবগুলি বয়লারগুলিতে তাপ স্থানান্তর দক্ষতা বাড়াতে এবং সিস্টেমের সামগ্রিক তাপীয় কর্মক্ষমতা উন্নত করতে ব্যবহৃত হয়। ফিনস তাপ স্থানান্তরের জন্য উপলব্ধ পৃষ্ঠের ক্ষেত্রফল বাড়াতে সহায়তা করে, ফলে শক্তি দক্ষতা উন্নত হয় এবং অপারেটিং ব্যয় হ্রাস পায়।
4। রেফ্রিজারেশন সিস্টেম:এম্বেডেড জি টাইপ ফিন টিউবগুলি হিট এক্সচেঞ্জ অ্যাপ্লিকেশনগুলির জন্য রেফ্রিজারেশন সিস্টেমে ব্যবহৃত হয়। এগুলি সাধারণত বাষ্পীভবন এবং কনডেন্সারগুলিতে তাপ স্থানান্তর বাড়াতে এবং সিস্টেমের সামগ্রিক দক্ষতা উন্নত করতে ব্যবহৃত হয়।
5। বিদ্যুৎকেন্দ্র:এম্বেড করা জি টাইপ ফিনযুক্ত টিউবগুলি তাপ স্থানান্তর অ্যাপ্লিকেশনগুলির জন্য বিদ্যুৎকেন্দ্রগুলিতে ব্যবহৃত হয়। এগুলি সাধারণত তাপ এক্সচেঞ্জার, কনডেন্সার এবং বয়লারগুলিতে তাপ স্থানান্তরের দক্ষতা উন্নত করতে এবং উদ্ভিদের সামগ্রিক কর্মক্ষমতা বাড়ানোর জন্য ব্যবহৃত হয়।
সামগ্রিকভাবে, এম্বেডেড জি টাইপ ফিন টিউবগুলি বহুমুখী উপাদান যা দক্ষ তাপ স্থানান্তর অ্যাপ্লিকেশনগুলির জন্য বিভিন্ন শিল্পে ব্যাপকভাবে ব্যবহৃত হয়। তাপ স্থানান্তরের জন্য উপলব্ধ পৃষ্ঠতল অঞ্চল বাড়ানোর তাদের ক্ষমতা তাদের তাপ এক্সচেঞ্জ সিস্টেমগুলির তাপীয় কর্মক্ষমতা বাড়ানোর জন্য একটি আদর্শ পছন্দ করে তোলে।
