এএসটিএম এ৩৩৫ পি৯ পি১১ কার্বন স্টিল টিউব এইচএফডব্লিউ স্টাফড ফিনিড টিউব ফর হিট এক্সচেঞ্জার কালো রঙের
ইউহং গ্রুপ ১০ বছরেরও বেশি সময় ধরে স্টেইনলেস স্টিল, ডুপ্লেক্স এবং নিকেল সিউমলেস পাইপের শীর্ষস্থানীয় সরবরাহকারী।আমরা সফলভাবে 45 টিরও বেশি দেশে ক্লায়েন্টদের সেবা করেছিআমাদের স্টেইনলেস স্টীল seamless পাইপ অত্যন্ত বহুমুখী, বিভিন্ন শিল্প যেমন খনির, শক্তি, পেট্রোকেমিক্যালস, রাসায়নিক, খাদ্য মিল, কাগজ মিল, গ্যাস,এবং তরল শিল্পআমরা ANSI B16 মেনে চলার জন্য বিভিন্ন আকার এবং স্পেসিফিকেশন অফার করি।10: B16.19 স্ট্যান্ডার্ড যার মধ্যে রয়েছে SCH 5S, SCH 10S, SCH 20, SCH 30, SCH 40S, SCH 60, SCH80S, XS, SCH 100, SCH 120, SCH160 এবং XXS।
এইচএফডব্লিউ সলিড ফিনড টিউব, যাকে হাই ফ্রিকোয়েন্সি ওয়েলডেড হেলিক্যাল সলিড ফিনড টিউবও বলা হয়,একটি ধরণের স্পাইরাল ফিনড টিউব যা উচ্চ তাপীয় দক্ষতা এবং বিভিন্ন তাপ এক্সচেঞ্জারের জন্য একটি কম্প্যাক্ট ডিজাইন সমাধান সরবরাহ করে যা পরিষ্কার ধোঁয়াশা গ্যাস ব্যবহার করেদুটি প্রকারের স্পাইরাল ফিনড টিউব হল সলিড টাইপ এবং সেরিটেড টাইপ।
Helical solid finned tubes are manufactured by helically wrapping a continuous strip of fins around the tube and welding it continuously using high frequency resistance welding at a frequency of 400 kHzএটি ফিন টেপ এবং বেস টিউবের পৃষ্ঠের মধ্যে একটি শক্তিশালী যোগাযোগ নিশ্চিত করে।যেখানে ফিন স্ট্রিপ টিউবের ব্যাসার্ধের চারপাশে বাঁকা হয়.
টিউব দৈর্ঘ্যের ইউনিট প্রতি প্রয়োজনীয় তাপ স্থানান্তর পৃষ্ঠতল নির্ধারণের জন্য, ফিন উচ্চতা, ফিন বেধ,এবং/অথবা প্রতি মিটার দৈর্ঘ্যে পাতা সংখ্যা নির্দিষ্ট টিউব বা পাইপ আকারের জন্য প্রদান করা প্রয়োজন.
এইচএফডাব্লু সলিড ফিনড টিউব কনফিগারেশন বিভিন্ন তাপ এক্সচেঞ্জার অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত, বিশেষত উচ্চ তাপমাত্রা এবং উচ্চ চাপ জড়িত।এটি ফিন এবং টিউব মধ্যে দক্ষ এবং নির্ভরযোগ্য bonding প্রদান করে, যা এটিকে সমস্ত তাপমাত্রা এবং চাপের অবস্থার অধীনে ফিনের দিকে উচ্চ তাপমাত্রা সহ্য করতে দেয়।
বেস টিউবের প্রযুক্তিগত বিবরণগুলির মধ্যে একটি পাইপ ব্যাসার্ধ 20 মিমি থেকে 219 মিমি, টিউব বেধ 2 মিমি থেকে 16 মিমি পর্যন্ত এবং কার্বন ইস্পাত, স্টেইনলেস স্টিল, খাদ ইস্পাত,আবহাওয়া প্রতিরোধী ইস্পাত, ডুপ্লেক্স স্টিল, সুপার ডুপ্লেক্স স্টিল, ইনকনেল, উচ্চ ক্রোমিয়াম উচ্চ নিকেল এবং ক্রোমিয়াম খাদ, সি কে 20 উপাদান, এবং অন্যান্য।
পালকের বিবরণ সম্পর্কে, পালকের বেধ 0.8 মিমি থেকে 4 মিমি, পালকের উচ্চতা 0.25 " (6.35 মিমি) থেকে 1.5" (38 মিমি) এবং পালকের ঘনত্ব 43 পালক প্রতি মিটার থেকে 287 পালক প্রতি মিটার পর্যন্ত।ফিনের জন্য ব্যবহৃত উপাদানগুলি কার্বন ইস্পাত, স্টেইনলেস স্টীল, খাদ স্টীল, আবহাওয়া স্টীল, ডুপ্লেক্স স্টীল, এবং incoloy।
একটি দ্রুত উদ্ধৃতি পেতে, দয়া করে নিম্নলিখিত তথ্য প্রদান করুনঃ টুকরা সংখ্যা, ব্যাস, বেধ, দৈর্ঘ্য এবং উপাদান সহ বেস টিউব স্পেসিফিকেশন;উপাদান সহ ফিন স্পেসিফিকেশন, প্রকার (শক্ত বা serrated), উচ্চতা, বেধ, দূরত্ব, ফিনিং দৈর্ঘ্য, এবং ফিনিং বিহীন বিভাগ; এবং কোন প্রয়োজনীয় ঢালাই প্রস্তুতি বিবরণ। অতিরিক্তভাবে পছন্দসই বিতরণ সময় নির্দিষ্ট করুন।
উপস্থাপনা:

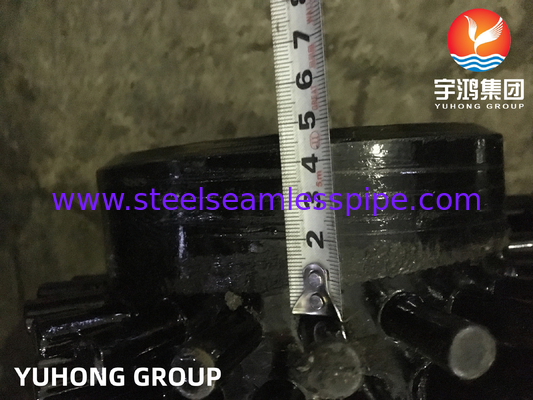

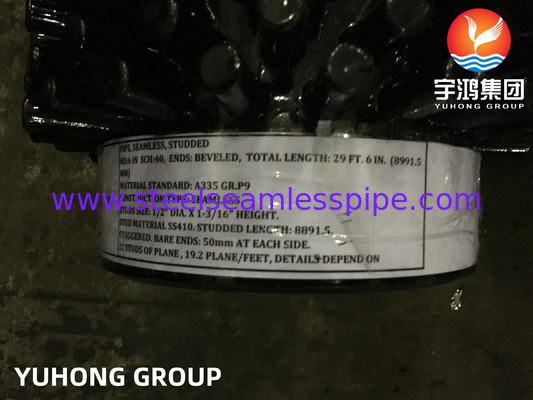

হাই ফ্রিকোয়েন্সি ওয়েল্ডিং (এইচএফডাব্লু) এএসটিএম এ 3335 পি 9 স্টাডড টিউব সহ হেলিকাল সলিড ফিনড টিউবগুলি বিভিন্ন শিল্প অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা উচ্চমানের, টেকসই এবং বহুমুখী পণ্য।টিউব তাদের ব্যতিক্রমী উপাদান বৈশিষ্ট্য দ্বারা চিহ্নিত করা হয়, যা তাদের বিভিন্ন চ্যালেঞ্জিং পরিবেশ এবং প্রয়োজনীয় অবস্থার জন্য উপযুক্ত করে তোলে।
পণ্যের বৈশিষ্ট্যঃ
1উপাদানঃ Helical Solid Fined Tubes ASTM A335 P9 উপাদান থেকে তৈরি করা হয়, যা একটি উচ্চ গ্রেড খাদ ইস্পাত যা তার চমৎকার যান্ত্রিক বৈশিষ্ট্য, জারা প্রতিরোধের জন্য পরিচিত,এবং উচ্চ তাপমাত্রা প্রতিরোধেরএই উপাদান ব্যবহার চরম অপারেটিং অবস্থার অধীনে টিউবগুলির স্থায়িত্ব এবং কর্মক্ষমতা নিশ্চিত করে।
2. উচ্চ ফ্রিকোয়েন্সি ওয়েল্ডিং (এইচএফডাব্লু): টিউবগুলি উচ্চ ফ্রিকোয়েন্সি ওয়েল্ডিং কৌশল ব্যবহার করে, যা উচ্চতর বন্ধন শক্তি, ওয়েল্ড অখণ্ডতা এবং ধারাবাহিকতা সরবরাহ করে।এই ঢালাই প্রক্রিয়া fined এবং বেস নল মধ্যে একটি seamless সংযোগ নিশ্চিত, যা টিউবগুলির সামগ্রিক কর্মক্ষমতা এবং নির্ভরযোগ্যতা বাড়ায়।

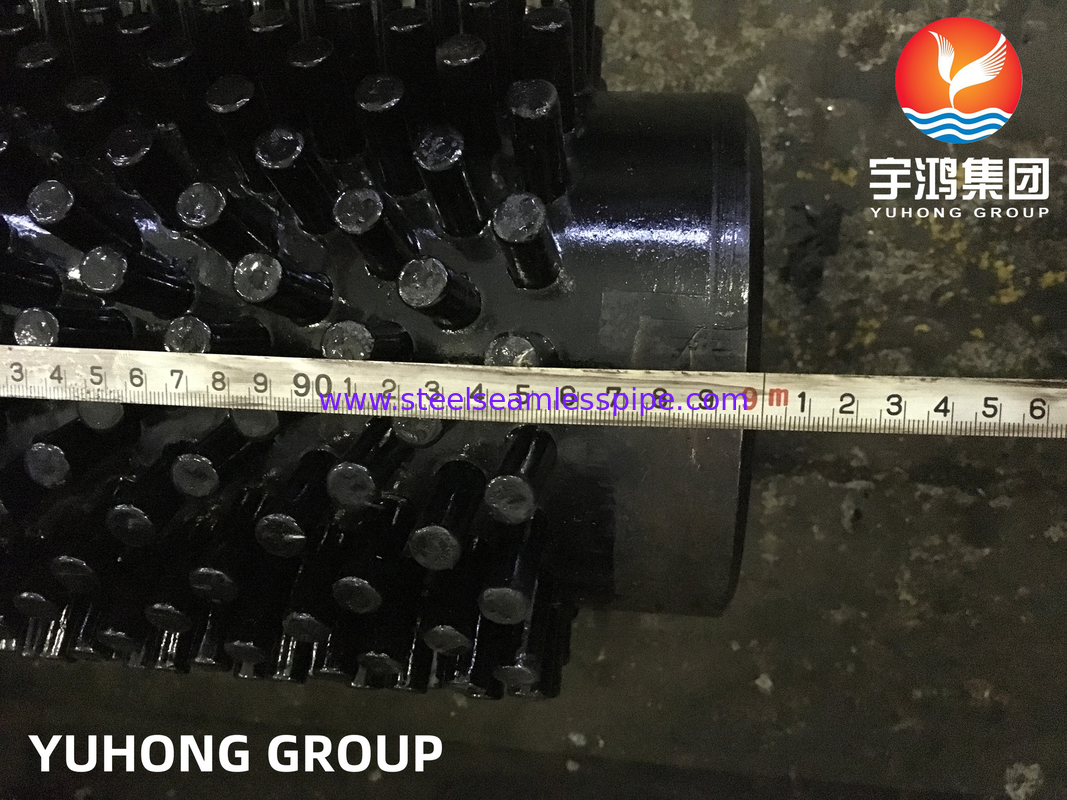

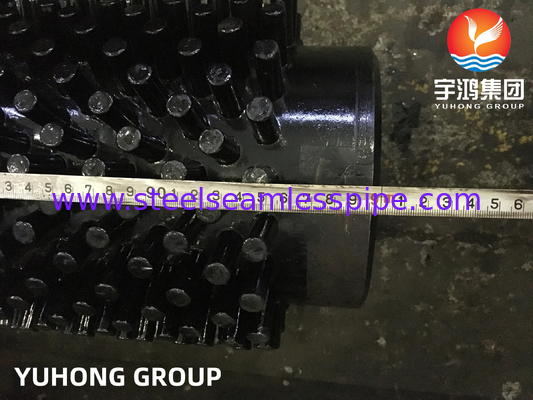

3. স্টাডেড টিউব ডিজাইনঃ স্টাডেড টিউব ডিজাইন উন্নত তাপ স্থানান্তর দক্ষতা সহজতর করে।টিউব বাইরের পৃষ্ঠের উপস্থিতি studs সামগ্রিক তাপ স্থানান্তর এলাকা বৃদ্ধি এবং উন্নত তাপ পরিবাহিতা প্রচারএই নকশা বৈশিষ্ট্যটি দক্ষ তাপ বিনিময় করতে সক্ষম করে, টিউবগুলিকে এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে যেখানে সঠিক তাপমাত্রা নিয়ন্ত্রণের প্রয়োজন হয়।
অ্যাপ্লিকেশনঃ
উচ্চ ফ্রিকোয়েন্সি ওয়েল্ডিং (এইচএফডাব্লু) সহ হেলিকাল সলিড ফিনড টিউবগুলি এএসটিএম এ 335 পি 9 স্টাড টিউবগুলি বিস্তৃত শিল্প এবং প্রক্রিয়াগুলিতে অ্যাপ্লিকেশনগুলি খুঁজে পায়, যার মধ্যে রয়েছে তবে সীমাবদ্ধ নয়ঃ
1. পেট্রোকেমিক্যাল শিল্পঃ পাইপগুলি সাধারণত তেল শোধনাগার, রাসায়নিক উদ্ভিদ এবং পেট্রোকেমিক্যাল কমপ্লেক্সে দক্ষ তাপ স্থানান্তরের জন্য তাপ এক্সচেঞ্জার, বয়লার এবং কনডেন্সারে ব্যবহৃত হয়।
2বিদ্যুৎ উৎপাদনঃ এই টিউবগুলি বিদ্যুৎ কেন্দ্রগুলিতে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে, বয়লার, সুপারহিটার এবং তাপ পুনরুদ্ধার বাষ্প জেনারেটর (এইচআরএসজি) এ তাপকে দক্ষতার সাথে স্থানান্তর করতে সহায়তা করে।
3. প্রক্রিয়া শিল্পঃ টিউবগুলি বিভিন্ন প্রক্রিয়া শিল্পে যেমন খাদ্য প্রক্রিয়াকরণ, ফার্মাসিউটিক্যালস এবং পল্প এবং কাগজের ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়, যেখানে তাপমাত্রা নিয়ন্ত্রণ এবং তাপ স্থানান্তর অত্যন্ত গুরুত্বপূর্ণ।
টেবিলঃ
টেবিলে উচ্চ ফ্রিকোয়েন্সি ওয়েল্ডিং (এইচএফডাব্লু) এএসটিএম এ 3335 পি 9 স্টাডড টিউব এবং প্রচলিত ফিনিং টিউবগুলির মধ্যে হেলিকাল সলিড ফিনড টিউবগুলির মূল বৈশিষ্ট্যগুলির তুলনা দেওয়া হয়েছে।
মূলশব্দঃ ফিন টিউব, ফিন টিউব, ফিন পাইপ, হেলিকাল ফিন টিউব
| * এগুলি সর্বাধিক সাধারণ ফিন / টিউব নিদর্শন। আমাদের 20 টিরও বেশি বিভিন্ন প্লেট ফিন এবং টিউব সংমিশ্রণ রয়েছে। আমার সাথে যোগাযোগ করুনআরও তথ্য এবং বিকল্পের জন্য। |
হেলিক্যাল ফিন পৃষ্ঠ
(টিউব ওডি √ টিউবে উপলব্ধ হেলিকাল ফিন উচ্চতা) |
| ৫/৮ ইঞ্চি ৩/৮ ইঞ্চি, ১/২ ইঞ্চি এবং ৭/১৬ ইঞ্চি |
1′′ ′′ 3/8′′, 1/2′′, 7/16′′ এবং 5/8′′ |
1 1/4 ′′ 3/8 ′′, 1/2 ′′, 7/16 ′′ এবং 5/8 ′′ |
| 15.875mm ∙ 9.525mm, 12.7mm এবং 11.113mm |
25.4 মিমি ∙ 9.525 মিমি, 12.7 মিমি, 11.113 মিমি এবং 15.875 মিমি |
31.75mm ∙ 9.525mm, 12.7mm, 11.113mm, এবং 15.875mm |
- পা, এমবেডেড এবং অন্যান্য হেলিকাল ফিন সংযুক্তি বিকল্প উপলব্ধ।
- 1 1/4 " (31.75mm) টিউব উপাদান প্রাপ্যতা সম্পর্কে আমার সাথে যোগাযোগ করুন
|
