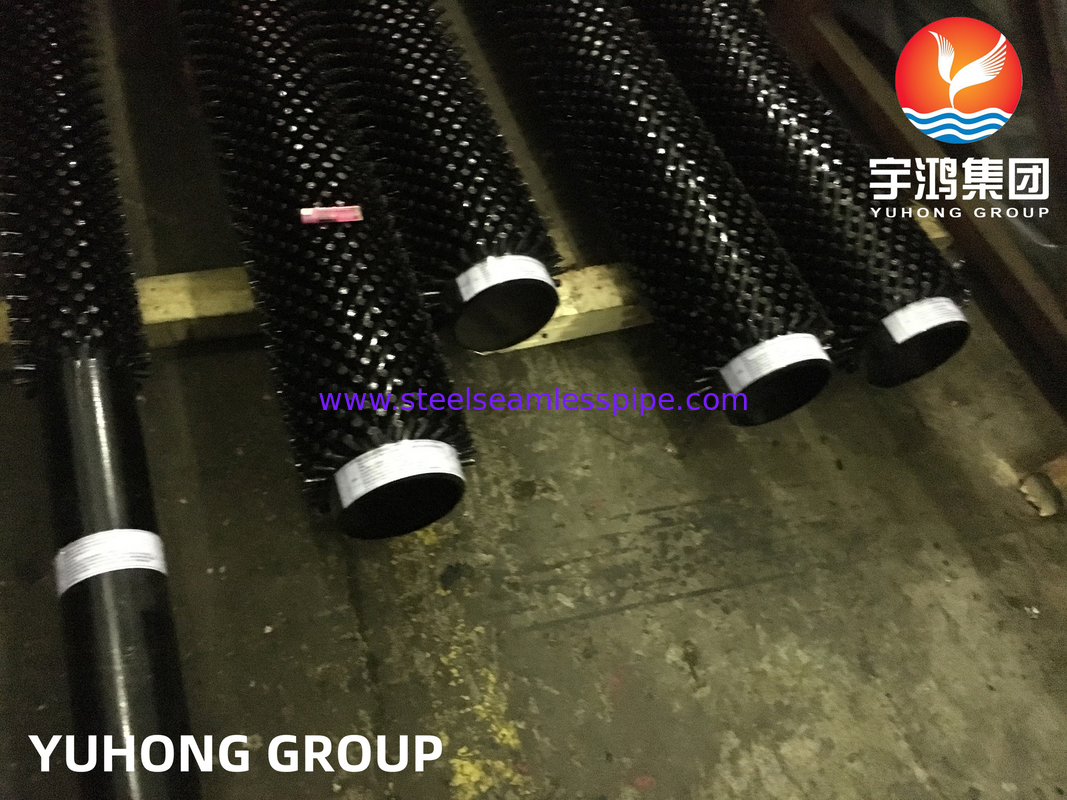

ASTM A335 P9 অ্যালয় স্টিল ফিন টিউব স্টাডড টিউব হিট এক্সচেঞ্জার টিউব

এএসটিএম এ৩৩৫ পি৯ অ্যালগ্রি স্টিল স্টাফড টিউব অয়েল লেপযুক্ত এইচটি/ইসিটি Availbale

স্টাফড টিউবগুলি একটি ধরণের তাপ এক্সচেঞ্জার টিউব যা বিভিন্ন শিল্প অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়। এগুলি সাধারণত কার্বন বা স্টেইনলেস স্টিল থেকে তৈরি হয়,এবং ছোট ধাতু studs টিউব বাইরের পৃষ্ঠ উপর welded আছেএই স্টাডগুলি টার্বিউলেশন সৃষ্টি করে এবং তরলটির ল্যামিনার প্রবাহকে ব্যাহত করে টিউব এবং এর উপর দিয়ে প্রবাহিত তরলের মধ্যে তাপ স্থানান্তর হার বৃদ্ধি করে।প্যাডড টিউবগুলি সাধারণত রাসায়নিক প্রক্রিয়াকরণের মতো শিল্পে ব্যবহৃত হয়, তেল ও গ্যাস, বিদ্যুৎ উৎপাদন এবং পেট্রোকেমিক্যালস, যেখানে তারা বয়লার, চুল্লি এবং তাপ পুনরুদ্ধার সিস্টেমের মতো অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়।

স্টাফড টিউব ব্যবহারের কিছু সুবিধাএর মধ্যে রয়েছেঃ

1. তাপ স্থানান্তর পৃষ্ঠের আয়তন বৃদ্ধিঃ টিউবের পৃষ্ঠের স্টাডগুলি টিউবের পৃষ্ঠের আয়তন বৃদ্ধি করে, যার ফলে তাপ স্থানান্তর হার বেশি হয়।

2. কম ছড়িয়ে পড়াঃ স্টাডগুলি তরল প্রবাহের মধ্যে অশান্তি সৃষ্টি করে, যা টিউব পৃষ্ঠের ছড়িয়ে পড়া বা স্কেলিংয়ের সম্ভাবনা হ্রাস করে।

3উন্নত যান্ত্রিক শক্তিঃ স্টাডগুলি টিউবকে অতিরিক্ত সমর্থন প্রদান করে, যা টিউবের যান্ত্রিক শক্তি উন্নত করে এবং এটি ক্ষতির প্রতিরোধী করে তোলে।

4. কাস্টমাইজযোগ্য নকশাঃ নির্দিষ্ট অ্যাপ্লিকেশনগুলির জন্য তাপ স্থানান্তর কর্মক্ষমতা অনুকূল করতে বিভিন্ন স্টাড প্যাটার্ন এবং বিন্যাস সহ স্টাডযুক্ত টিউবগুলি ডিজাইন করা যেতে পারে।

উপাদান P9এটি একটি ধরণের খাদ ইস্পাত যা ASTM A335 স্পেসিফিকেশনের সাথে সামঞ্জস্যপূর্ণ। ASTM A335 স্পেসিফিকেশন উচ্চ তাপমাত্রা পরিষেবা জন্য বিরামবিহীন ফেরাইটিক খাদ-স্টিল পাইপ জুড়ে।

উপাদান P9 এর রচনাতে ক্রোমিয়াম, মলিবডেনাম এবং ভ্যানাডিয়াম এর মতো বিভিন্ন উপাদান রয়েছে, যা এটিকে উচ্চ তাপমাত্রায় ক্ষয় এবং অক্সিডেশনের প্রতিরোধী করে তোলে।উপাদান P9 এর জন্য নির্দিষ্ট রাসায়নিক রচনা প্রয়োজনীয়তা ASTM A335 স্পেসিফিকেশনে উল্লেখ করা হয়েছে.

উপাদান P9 সাধারণত উচ্চ তাপমাত্রা অ্যাপ্লিকেশন যেমন বাষ্প পাইপলাইন, শক্তি উত্পাদন উদ্ভিদ, এবং পেট্রোকেমিক্যাল শোধনাগার ব্যবহার করা হয়।এবং জারা এবং অক্সিডেশন প্রতিরোধের এটি এই ধরনের অ্যাপ্লিকেশন জন্য একটি নির্ভরযোগ্য এবং খরচ কার্যকর পছন্দ করতে.

অ-ধ্বংসাত্মক পরীক্ষা (NDT)যা ASTM A335 P9 উপাদানটির গুণমান এবং অখণ্ডতা নিশ্চিত করার জন্য প্রয়োগ করা যেতে পারে। এই পরীক্ষাগুলির মধ্যে রয়েছেঃ

আল্ট্রাসোনিক পরীক্ষা (ইউটি): এই পরীক্ষায় উচ্চ-ফ্রিকোয়েন্সির শব্দ তরঙ্গ ব্যবহার করা হয় উপাদানগুলির অভ্যন্তরীণ ত্রুটি যেমন ফাটল, ফাঁকা বা অন্তর্ভুক্তি সনাক্ত করতে।

চৌম্বকীয় কণা পরিদর্শন (এমপিআই): এই পরীক্ষায় উপাদানটির পৃষ্ঠের উপর একটি চৌম্বক ক্ষেত্র প্রয়োগ করা হয় এবং তার উপর লোহার কণা ছিটিয়ে দেওয়া হয়। উপাদানটির কোনও ত্রুটি চৌম্বক ক্ষেত্রের ব্যাঘাত ঘটায়,যা লোহার কণাগুলোকে ত্রুটির সাথে সংযুক্ত করে এবং পরিদর্শকের কাছে দৃশ্যমান করে তোলে.

তরল অনুপ্রবেশকারী পরীক্ষা (এলপিটি): এই পরীক্ষায় উপাদানটির পৃষ্ঠের উপর একটি তরল অনুপ্রবেশকারী প্রয়োগ করা হয় এবং এটি কোনও পৃষ্ঠের ভাঙ্গনের ত্রুটির মধ্যে প্রবেশের জন্য অপেক্ষা করে। অতিরিক্ত অনুপ্রবেশকারীটি মুছে ফেলা হয়।এবং একটি developer ত্রুটি থেকে penetrant টানতে প্রয়োগ করা হয়, যা ইন্সপেক্টরকে দৃশ্যমান করে তোলে।

রেডিওগ্রাফিক পরীক্ষা (ইউ.টি.): এই পরীক্ষায় উপাদানটির মধ্য দিয়ে এক্স-রে বা গামা রে পাস করা এবং অভ্যন্তরীণ কাঠামোর চিত্র নেওয়া জড়িত।উপাদান কোন discontinuities বা ত্রুটি ইমেজ অন্ধকার দাগ হিসাবে প্রদর্শিত হবে.

প্রয়োগঃ

1তাপ এক্সচেঞ্জারঃ স্টাডযুক্ত টিউবগুলি প্রায়শই তাপ এক্সচেঞ্জারগুলির নির্মাণে ব্যবহৃত হয়, যেখানে তারা তরলগুলির মধ্যে তাপ স্থানান্তরের দক্ষতা উন্নত করে।

2- বয়লার: বয়লারের নির্মাণেও স্টাফড টিউব ব্যবহার করা হয়, যেখানে তারা তাপ স্থানান্তরের জন্য অতিরিক্ত পৃষ্ঠতল সরবরাহ করে এবং 3.অবক্ষয় হ্রাস করতে সহায়তা করে।

চুল্লিঃ চুল্লি অ্যাপ্লিকেশনগুলিতে, চুল্লি থেকে বেরিয়ে আসার আগে তাপ স্থানান্তর বাড়াতে এবং ধোঁয়া গ্যাসের তাপমাত্রা হ্রাস করতে স্টাফড টিউব ব্যবহার করা যেতে পারে।

4পেট্রোকেমিক্যাল প্রসেসিংঃ পেট্রোকেমিক্যাল প্রসেসিং প্ল্যান্টগুলিতে সাধারণভাবে খনিজ তেল পরিশোধন, গ্যাস প্রসেসিং এবং রাসায়নিক উত্পাদনের মতো অ্যাপ্লিকেশনগুলির জন্য স্টাডযুক্ত টিউবগুলি ব্যবহৃত হয়।

5বিদ্যুৎ উৎপাদন: পারমাণবিক বিদ্যুৎ কেন্দ্র, যৌগিক চক্র গ্যাস টারবাইন প্ল্যান্ট এবং কয়লাচালিত বিদ্যুৎ কেন্দ্রের মতো বিভিন্ন ধরণের বিদ্যুৎ উৎপাদন সুবিধাগুলিতে স্টাডযুক্ত টিউব ব্যবহার করা হয়।
