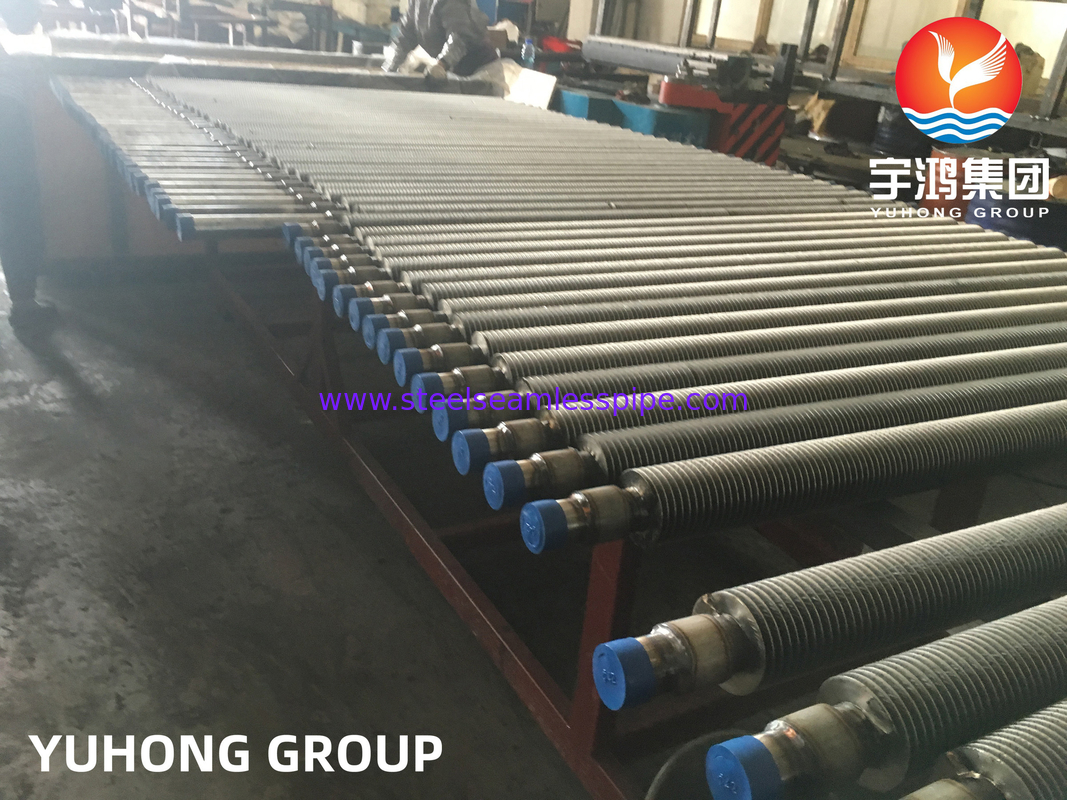

হিট এক্সচেঞ্জারের জন্য ASTM A213 T5 T11 T12 খাদ ইস্পাত HFW ফিনড টিউব

হিটার এক্সচেঞ্জারের জন্য ASTM A213 T9 অ্যালয় স্টিল ফিনড টিউব

ফিন টিউব হল এক ধরনের হিট এক্সচেঞ্জার যা বিভিন্ন শিল্পে ব্যবহৃত হয়।এই টিউবগুলির একটি পাখনাযুক্ত পৃষ্ঠ থাকে, যা তাদের পৃষ্ঠের ক্ষেত্রফল বৃদ্ধি করে এবং তাদের আরও দক্ষতার সাথে তাপ স্থানান্তর করতে দেয়।এটি এগুলিকে এমন অ্যাপ্লিকেশনের জন্য আদর্শ করে তোলে যেখানে উচ্চ তাপ স্থানান্তর হার প্রয়োজন, যেমন পাওয়ার প্ল্যান্ট এবং রেফ্রিজারেশন সিস্টেমে।

এই কনফিগারেশনের গুরুত্বপূর্ণ বৈশিষ্ট্যগুলি হল দক্ষতা, তাপমাত্রা এবং চাপের সমস্ত পরিস্থিতিতে টিউবগুলির সাথে পাখনার কার্যকর বন্ধন এবং উচ্চ পাখনার পাশের তাপমাত্রা সহ্য করার ক্ষমতা।এই দানাদার ফিন কনফিগারেশন ফিন ফাউলিং সহ্য করার জন্য আরও ভাল যদি এটি অ্যাপ্লিকেশনে একটি সমস্যা হয়।এটি কঠিন পাখনার তুলনায় ভাল তাপ স্থানান্তর বৈশিষ্ট্য দেয়।

হেলিকাল সলিড ফিনড টিউবগুলি টিউবে ক্রমাগত ফিন স্ট্রিপকে হেলিকলি মোড়ানো দ্বারা প্রস্তুতকারক।এইচএফ রেজিস্ট্যান্স ওয়েল্ডিং সাধারণত 400 kHz ফ্রিকোয়েন্সি নিয়োগ করে।টিউবের চারপাশে পাখনা ক্ষত এবং ক্রমাগত জোড়।পাখনার স্ট্রিপ টিউবের উপর সর্পিলভাবে ক্ষতবিক্ষত হয় এবং সর্পিল মূল বরাবর বেস টিউবে উচ্চ কম্পাঙ্কের বৈদ্যুতিক প্রক্রিয়ার মাধ্যমে ক্রমাগত ঢালাই করা হয়।পাখনার স্ট্রিপটি টান ধরে রাখা হয় এবং এটি টিউবের চারপাশে তৈরি হওয়ার কারণে পার্শ্বীয়ভাবে সীমাবদ্ধ থাকে, যার ফলে ফালাটি বেস টিউব পৃষ্ঠের সাথে জোরদার যোগাযোগে রয়েছে তা নিশ্চিত করে।গ্যাস ধাতব আর্ক ঢালাই প্রক্রিয়া ব্যবহার করে যেখানে ফিন স্ট্রিপটি প্রথমে টিউবের ব্যাসের চারপাশে বাঁকতে শুরু করে সেখানে একটি অবিচ্ছিন্ন জোড় প্রয়োগ করা হয়।

একটি প্রদত্ত টিউব বা পাইপের আকারের জন্য, টিউবের প্রতি ইউনিট দৈর্ঘ্যের কাঙ্ক্ষিত তাপ স্থানান্তর পৃষ্ঠের ক্ষেত্রফল উপযুক্ত পাখনার উচ্চতা, পাখনার বেধ এবং /অথবা দৈর্ঘ্যের প্রতি মিটারে পাখনার সংখ্যা উল্লেখ করে পাওয়া যেতে পারে।

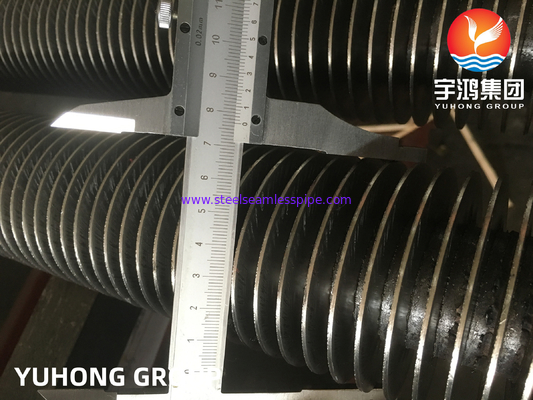

HFW সলিড ফিনড টিউব

এই ঢালাই ইস্পাত ফিনড টিউব কনফিগারেশন ব্যবহারিকভাবে তাপ এক্সচেঞ্জার অ্যাপ্লিকেশনের জন্য ব্যবহার করা যেতে পারে, এবং বিশেষ করে উচ্চ তাপমাত্রা এবং উচ্চ চাপ প্রয়োগের জন্য উপযুক্ত।এই কনফিগারেশনের গুরুত্বপূর্ণ বৈশিষ্ট্যগুলি হল দক্ষ, তাপমাত্রা এবং চাপের সমস্ত পরিস্থিতিতে ফিনের সাথে টিউবের কার্যকর বন্ধন এবং উচ্চ পাখনা-পার্শ্বের তাপমাত্রা সহ্য করার ক্ষমতা।

একটি দক্ষ এবং তাপগতভাবে নির্ভরযোগ্য বন্ধন দেওয়ার জন্য উচ্চ ফ্রিকোয়েন্সি বৈদ্যুতিক প্রতিরোধের ঢালাই দ্বারা বেস টিউবের সাথে একটি অবিচ্ছিন্ন হেলিকাল পাখনা সংযুক্ত করা হয়।

প্রযুক্তিগত বিবরণ/বেস টিউব বিশদ

টিউবের ব্যাস: 20 মিমি ওডি মিন থেকে 219 মিমি ওডি সর্বোচ্চ।

টিউব পুরুত্ব: সর্বনিম্ন 2 মিমি থেকে 16 মিমি পর্যন্ত

টিউব উপাদান: কার্বন ইস্পাত, স্টেইনলেস স্টিল, অ্যালয় স্টিল, কর্টেন স্টিল, ডুপ্লেক্স স্টিল, সুপার ডুপ্লেক্স স্টিল, ইনকোনেল, হাই ক্রোম হাই নিকেল অ্যান্ড ইনকোলয়, সিকে 20 উপাদান এবং কিছু অন্যান্য উপাদান।

ফিনের বিবরণ

পাখনার বেধ: ন্যূনতম।0.8 মিমি থেকে সর্বোচ্চ4 মিমি

পাখনার উচ্চতা : সর্বনিম্ন ০.২৫" (৬.৩৫ মিমি) থেকে সর্বোচ্চ ১.৫" (৩৮ মিমি)

পাখনার ঘনত্ব : সর্বনিম্ন ৪৩ ফিন প্রতি মিটার থেকে সর্বোচ্চ।287 ফিন প্রতি মিটার

উপাদান: কার্বন ইস্পাত, স্টেইনলেস স্টীল, খাদ ইস্পাত, কর্টেন ইস্পাত, ডুপ্লেক্স ইস্পাত এবং ইনকোলয়।

একটি দ্রুত উদ্ধৃতি জন্য, plz নিম্নলিখিত প্রয়োজনের সাথে পাঠান:

টুকরা সংখ্যা,

বেস টিউব: ব্যাস, বেধ, দৈর্ঘ্য এবং উপাদান স্পেসিফিকেশন।

পাখনা: উপাদান স্পেসিফিকেশন, টাইপ (কঠিন বা দানাদার), উচ্চতা, বেধ, ব্যবধান, পাখনাযুক্ত দৈর্ঘ্য এবং অনাবৃত বিভাগ।প্রয়োজন হলে ঝালাই প্রস্তুতি বিবরণ.

ডেলিভারি সময়কাল প্রয়োজন.
