ইউহং হোল্ডিং গ্রুপ কোং, এলটিডি
 |
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | YUHONG |
| সাক্ষ্যদান: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| মডেল নম্বার: | ASME SB163 Monel 400 / UNS N04400 |
| ন্যূনতম চাহিদার পরিমাণ: | 100 কেজি |
|---|---|
| প্যাকেজিং বিবরণ: | প্লাই-কাঠের কেস/আয়রন কেস/প্লাস্টিকের ক্যাপ সহ বান্ডিল |
| ডেলিভারি সময়: | 7 দিন |
| পরিশোধের শর্ত: | এল/সি, টি/টি |
| পণ্যের নাম: | জি-টাইপ ফিনড টিউব | টিউব স্ট্যান্ডার্ড: | ASTM B163, ASME SB163 |
|---|---|---|---|
| টিউব উপাদান: | Monel 400 (UNS N04400) | প্রকার: | G টাইপ এমবেডেড |
| টিউব ওডি: | 20mm থেকে 219mm OD সর্বোচ্চ। | টিউবের বেধ: | 2 মিমি থেকে 16 মিমি |
| টিউবের দৈর্ঘ্য: | কাস্টমাইজ করতে পারেন | ফিন উপাদান: | অ্যালুমিনিয়াম, |
| পাখনার পুরুত্ব: | 0.8 মিমি থেকে 4 মিমি | পাখনার উচ্চতা: | 0.25" (6.35 মিমি) থেকে 1.5" (38 মিমি) |
| পাখনার ঘনত্ব: | কাস্টমাইজ করুন, এফপিআই/ফিনস প্রতি ইঞ্চি | ||
| লক্ষণীয় করা: | ASME SB163 Monel 400 Nickel Alloy Tube G টাইপ এমবেডেড ফিনড টিউব | ||

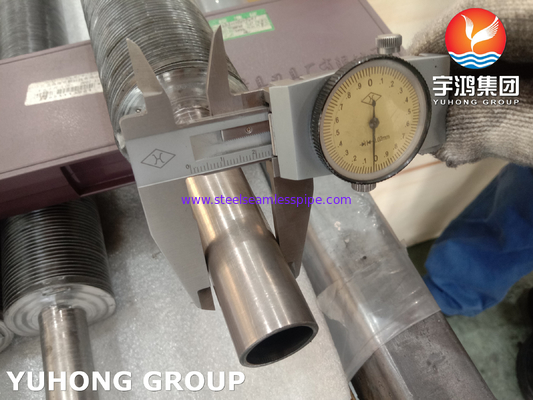

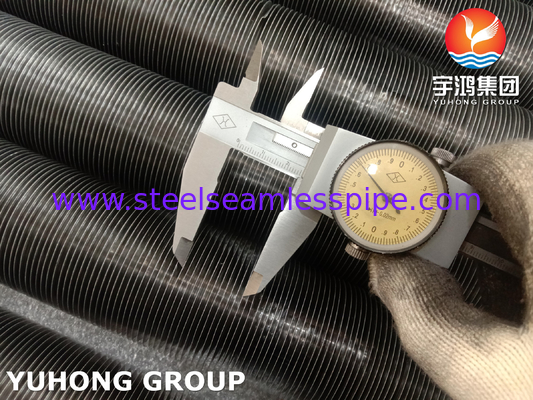

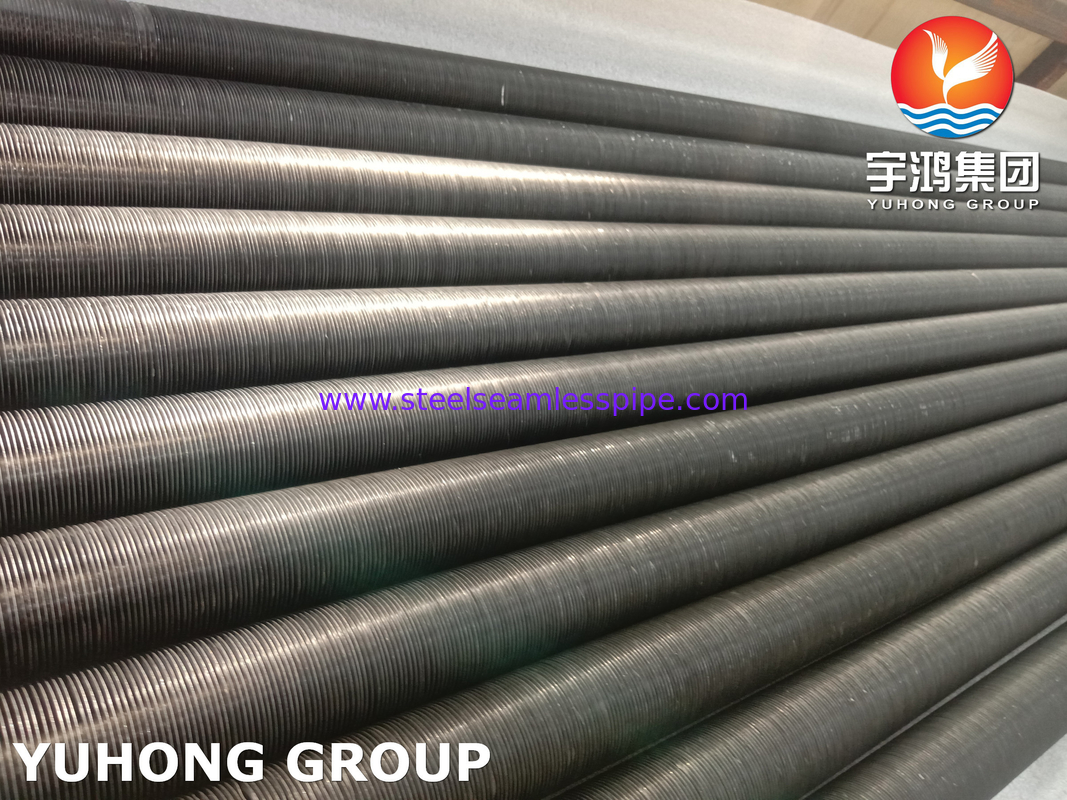

জি-টাইপ এমবেডেড ফিন টিউব ASME SB163 মোনেল 400 অ্যালুমিনিয়াম ফিন সহ নিকেল অ্যালয় বেয়ার টিউব
জি-টাইপ এমবেডেড ফিন টিউব হল এক প্রকার পরিধিযুক্ত পাখনাযুক্ত টিউব যেখানে পাখনাটি যান্ত্রিকভাবে একটি খাঁজের মধ্যে এম্বেড করা হয় যা টিউবের মধ্যে চষে দেওয়া হয় এবং রোলগুলির দ্বারা জায়গায় লক করা হয় যা খাঁজটিকে পাখনার ভিত্তির চারপাশে শক্তভাবে বন্ধ করতে বাধ্য করে।আমরা বেস টিউব এবং ফিন উপাদানের নিম্নলিখিত সংমিশ্রণে জি-ফিন টিউবগুলি সরবরাহ করতে পারি:
বেস টিউব উপাদান:কার্বন ইস্পাত, খাদ ইস্পাত, হালকা ইস্পাত, স্টেইনলেস স্টীল এবং টিউবগুলি ERW বা বিজোড় প্রক্রিয়া দ্বারা নির্মিত
ফিন উপাদান:অ্যালুমিনিয়াম, তামা
জি-ফিন টিউব বা এমবেডেড ফিন টিউব কী?
এমবেডেড ফিন টিউব বা জি ফিন টিউব হল একটি বর্ধিত সারফেস ফিন টিউব যেখানে ফিনগুলি বেস টিউবগুলিতে বাহ্যিকভাবে প্রয়োগ করা হয়।বেস টিউবের উপর ক্রমাগত একটি খাঁজ তৈরি হয় এবং পাখনার প্রান্তটি খাঁজে ঢোকানো হয়।খাঁজে পাখনা ঢোকানোর পরে খাঁজটি পূরণ করতে রোলারের একটি সেট ব্যবহার করা হয় এবং পাখনাটি বেস টিউবে নিরাপদে এম্বেড করা হয়।
জি-টাইপ ফিনড টিউব বৈশিষ্ট্য:
1. কম্প্যাক্ট নকশা
2. উচ্চ কর্মক্ষমতা
3. সহজ ইনস্টলেশন
4. কম জায়গা প্রয়োজন
5. কম ক্যাবলিং
6. অপ্টিমাইজ করা পৃষ্ঠ
7. সর্বোত্তম প্রযুক্তি ব্যবহৃত
8. গড় জারা সুরক্ষা
9. কম শক্তি খরচ
10. বর্ধিত নির্ভরযোগ্যতা
11. কম রক্ষণাবেক্ষণ
12. উচ্চ যান্ত্রিক প্রতিরোধের
মোনেল 400এটি একটি নিকেল-তামার সংকর ধাতু (প্রায় 67% Ni - 23% Cu) যা উচ্চ তাপমাত্রায় সমুদ্রের জল এবং বাষ্পের পাশাপাশি লবণ এবং কস্টিক দ্রবণ প্রতিরোধী।অ্যালয় 400 হল একটি কঠিন দ্রবণযুক্ত খাদ যা শুধুমাত্র ঠান্ডা কাজ করে শক্ত করা যায়।এই নিকেল খাদ ভাল জারা প্রতিরোধের, ভাল জোড়যোগ্যতা এবং উচ্চ শক্তির মত বৈশিষ্ট্যগুলি প্রদর্শন করে।দ্রুত প্রবাহিত লোনা বা সামুদ্রিক জলে একটি কম ক্ষয় হার যা বেশিরভাগ স্বাদু জলে স্ট্রেস-জারা ক্র্যাকিংয়ের দুর্দান্ত প্রতিরোধের সাথে মিলিত হয় এবং বিভিন্ন ধরণের ক্ষয়কারী অবস্থার প্রতিরোধের কারণে এটি সামুদ্রিক অ্যাপ্লিকেশন এবং অন্যান্য নন-অক্সিডাইজিং ক্লোরাইড দ্রবণগুলিতে ব্যাপক ব্যবহারের দিকে পরিচালিত করে।
ASME SB163 UNS N04400 / Monel 400 Nickel Alloyটিউব রাসায়নিক রচনা
| শ্রেণী | গ | Mn | সি | এস | কু | ফে | নি | ক্র |
| মোনেল 400 | 0.30 সর্বোচ্চ | সর্বোচ্চ ২.০০ | 0.50 সর্বোচ্চ | সর্বোচ্চ 0.24 | 28.0-34.0 | সর্বাধিক 2.50 | 63.00 মিনিট | - |
ASME SB163 UNS N04400 / Monel 400 Nickel Alloyনলযান্ত্রিক বৈশিষ্ট্য
| উপাদান | ঘনত্ব | গলনাঙ্ক | প্রসার্য শক্তি | ফলন শক্তি (0.2% অফসেট) | প্রসারণ |
| মোনেল 400 | 8.8 গ্রাম/সেমি3 | 1350 °সে (2460 °ফা) | Psi - 80,000, MPa - 550 | Psi - 35,000, MPa - 240 | 40% |
ASME SB163 UNS N04400 / Monel 400 Nickel Alloyনলভৌত বৈশিষ্ট্য
| বৈশিষ্ট্য | মেট্রিক | ইম্পেরিয়াল |
|---|---|---|
| ঘনত্ব | 8.8 গ্রাম/সেমি3 | 0.318 পাউন্ড/ইন3 |
ASME SB163 UNS N04400 / Monel 400 Nickel Alloyটিউব প্রেসার রেটিং
|
টিউব OD |
টিউবের প্রাচীর বেধ (ইঞ্চি) | |||||||
|---|---|---|---|---|---|---|---|---|
| .028 | .035 | .049 | .065 | .083 | .095 | .109 | .120 | |
| কাজের চাপ (psig) | ||||||||
| 1/8 | 7900 | 10100 | ||||||
| 1/4 | 3700 | 4800 | 7000 | 9500 | ||||
| 5/16 | 3700 | 5400 | 7300 | |||||
| 3/8 | 3100 | 4400 | 6100 | |||||
| 1/2 | 2300 | 3200 | 4400 | |||||
| 3/4 | 2200 | 3000 | 4000 | 4600 | ||||
| 1 | 2200 | 2900 | 3400 | 3900 | 4300 | |||
অ্যাপ্লিকেশন
1. মেরিন ইঞ্জিনিয়ারিং।
2. রাসায়নিক এবং হাইড্রোকার্বন প্রক্রিয়াকরণ সরঞ্জাম।
3. পেট্রল এবং মিঠা পানির ট্যাংক।
4. অপরিশোধিত পেট্রোলিয়াম স্থির।
5. ডি-এরেটিং হিটার।
6. বয়লার ফিড ওয়াটার হিটার এবং অন্যান্য তাপ এক্সচেঞ্জার।
7. ভালভ, পাম্প, শ্যাফ্ট, ফিটিং এবং ফাস্টেনার।
8. শিল্প তাপ এক্সচেঞ্জার.
9. ক্লোরিনযুক্ত দ্রাবক।
10. অপরিশোধিত তেল পাতন টাওয়ার।
11. রাবার গাছপালা
12. পাওয়ার প্ল্যান্ট
13. পেট্রোলিয়াম শিল্প
14. রাসায়নিক শিল্প
একটি টিউব প্রাচীর মাধ্যমে একটি গরম তরল থেকে একটি ঠান্ডা তরলে তাপ স্থানান্তর জড়িত অ্যাপ্লিকেশনের জন্য, ফিন টিউব ব্যবহার করা হয়।সাধারণত, একটি এয়ার হিট এক্সচেঞ্জারের জন্য, যেখানে তরলগুলির একটি হল বায়ু বা অন্য কিছু গ্যাস, বায়ুর পাশের তাপ স্থানান্তর সহগ অনেক কম হবে, তাই অতিরিক্ত তাপ স্থানান্তর পৃষ্ঠের ক্ষেত্রফল বা একটি পাখনা টিউব এক্সচেঞ্জার খুব দরকারী।ফিনড টিউব এক্সচেঞ্জারের সামগ্রিক প্যাটার্ন প্রবাহ প্রায়শই ক্রসফ্লো হয়, তবে, এটি সমান্তরাল প্রবাহ বা প্রতিপ্রবাহও হতে পারে।
হিট এক্সচেঞ্জার টিউবিংয়ের কার্যকরী পৃষ্ঠের ক্ষেত্রফল বাড়ানোর জন্য পাখনা ব্যবহার করা হয়।তদুপরি, ফিনড টিউবগুলি ব্যবহার করা হয় যখন টিউবের বাইরের তাপ স্থানান্তর সহগ ভিতরের তুলনায় প্রশংসনীয়ভাবে কম হয়।অন্য কথায়, তাপ তরল থেকে গ্যাসে, বাষ্প থেকে গ্যাসে স্থানান্তরিত হয়, যেমন বাষ্প থেকে বায়ু তাপ এক্সচেঞ্জার এবং তাপীয় তরল বায়ু তাপ এক্সচেঞ্জারে।
জি-টাইপ ফিনড টিউব বৈশিষ্ট্য
1. কম্প্যাক্ট নকশা
2. উচ্চ কর্মক্ষমতা
3. সহজ ইনস্টলেশন
4. কম জায়গা প্রয়োজন
5. কম ক্যাবলিং
6. অপ্টিমাইজ করা পৃষ্ঠ
7. সর্বোত্তম প্রযুক্তি ব্যবহৃত
8. গড় জারা সুরক্ষা
9. কম শক্তি খরচ
10. বর্ধিত নির্ভরযোগ্যতা
11. কম রক্ষণাবেক্ষণ
12. উচ্চ যান্ত্রিক প্রতিরোধের
যেসব শিল্পে জি-টাইপ ফিনড টিউব ব্যবহার করা হয়
1. রাবার গাছপালা
2. পাওয়ার প্ল্যান্ট
3. পেট্রোলিয়াম শিল্প
4. রাসায়নিক শিল্প
অন্যান্য অ্যাপ্লিকেশন
1. মেরিন ইঞ্জিনিয়ারিং।
2. রাসায়নিক এবং হাইড্রোকার্বন প্রক্রিয়াকরণ সরঞ্জাম।
3. পেট্রল এবং মিঠা পানির ট্যাংক।
4. অপরিশোধিত পেট্রোলিয়াম স্থির।
5. ডি-এরেটিং হিটার।
6. বয়লার ফিড ওয়াটার হিটার এবং অন্যান্য তাপ এক্সচেঞ্জার।
7. ভালভ, পাম্প, শ্যাফ্ট, ফিটিং এবং ফাস্টেনার।
8. শিল্প তাপ এক্সচেঞ্জার.
9. ক্লোরিনযুক্ত দ্রাবক।
10. অপরিশোধিত তেল পাতন টাওয়ার।
