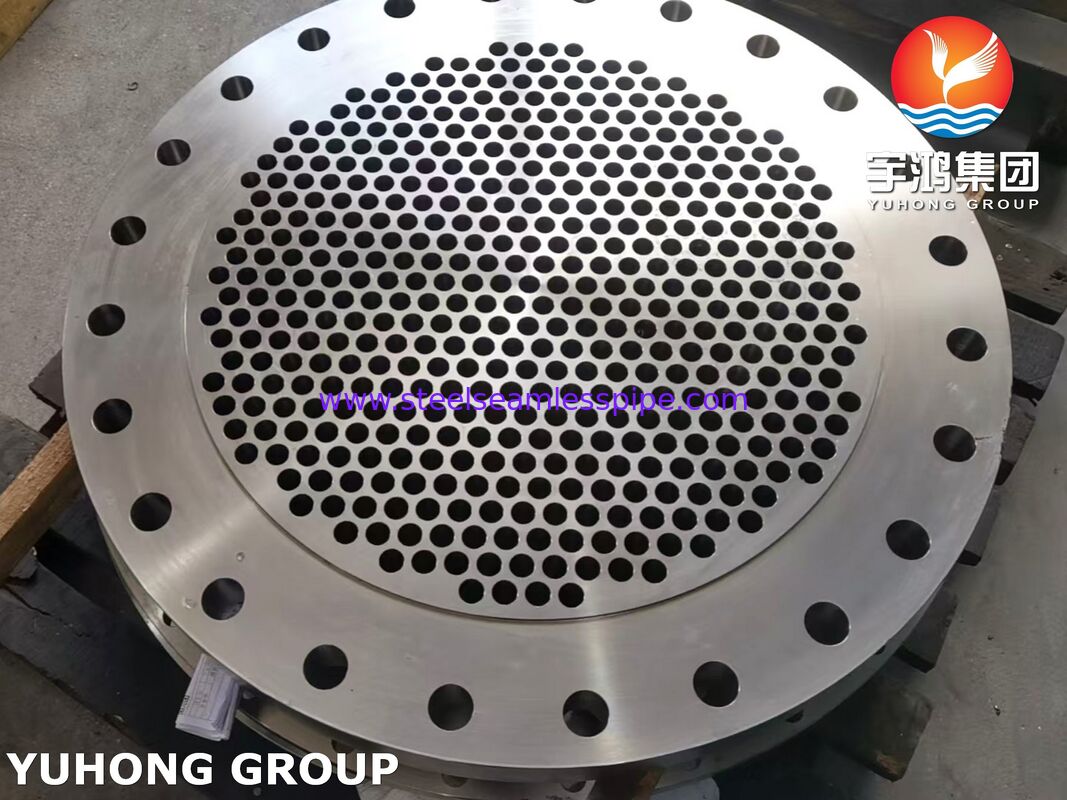

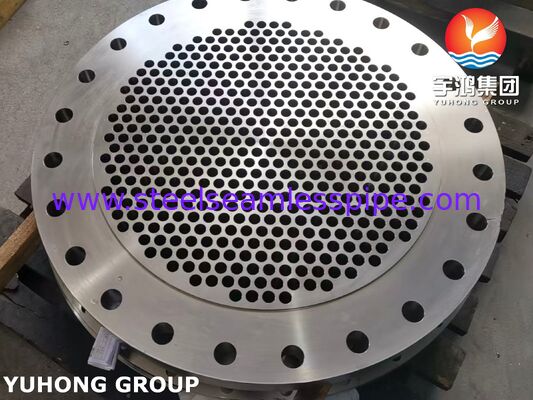

ASTM A182 F316Ti UNS S31635 তাপ এক্সচেঞ্জারের জন্য কাঠের স্টেইনলেস স্টীল টিউব শীট
ASTM A182 F316Ti স্টেইনলেস স্টীল টিউবশীট একটি কাঠামোগত এবং মেশিনযুক্ত তাপ এক্সচেঞ্জার উপাদান যাইউএনএস S31635 / F316Ti অস্টেনাইটিক স্টেইনলেস স্টীল.
টিউব শীটটি শেল-সাইড এবং টিউব-সাইড তরল স্পেসগুলি পৃথক করে তাপ এক্সচেঞ্জার টিউবগুলিকে সমর্থন এবং অবস্থান করার জন্য ডিজাইন করা হয়েছে। সরঞ্জাম নকশার উপর নির্ভর করে,এটিতে সুনির্দিষ্ট মেশিনযুক্ত টিউব গর্ত অন্তর্ভুক্ত থাকতে পারে, বোল্ট গর্ত, পাস পার্টিশন গ্রুভ, সিলিং পৃষ্ঠতল এবং গ্রাহকের অঙ্কন দ্বারা প্রয়োজনীয় অন্যান্য বৈশিষ্ট্য।
F316Ti একটি টাইটানিয়াম-স্থিতিশীল মলিবডেনাম-ধারণকারী স্টেইনলেস স্টীল গ্রেড। ASTM A182 F316Ti কে UNS S31635 হিসাবে চিহ্নিত করে, ক্রোমিয়াম সহ,নিকেল এবং মলিবডেনম প্রধান খাদ উপাদান হিসেবে এবং নির্দিষ্ট স্থিতিশীলতা প্রয়োজনীয়তা অনুযায়ী টাইটানিয়াম যোগ করা হয়.
টিউব শীট অনুযায়ী তৈরি করা যেতে পারেASTM A182 / ASME SA182উপকরণ প্রয়োজনীয়তা এবং TEMA, ASME, গ্রাহকের অঙ্কন বা প্রযোজ্য হলে প্রকল্প-নির্দিষ্ট স্পেসিফিকেশন অনুযায়ী শেষ।
প্রোডাক্ট স্পেসিফিকেশন
| পয়েন্ট |
স্পেসিফিকেশন |
| পণ্য |
স্টেইনলেস স্টীল টিউব শীট |
| উপাদান স্ট্যান্ডার্ড |
ASTM A182 / ASME SA182 |
| গ্রেড |
F316Ti |
| ইউএনএস |
S31635 |
| উপাদান |
অস্টেনাইটিক স্টেইনলেস স্টীল |
| সাধারণ সমমান |
৩১৬টিআই / ১।4571 |
| নির্মাণ |
জালিয়াতি |
| যন্ত্রপাতি |
সিএনসি মেশিন |
| প্রয়োগ |
তাপ এক্সচেঞ্জার / চাপ জাহাজ |
| টিউব হোলস |
ব্যক্তিগতকৃত |
| টিউব হোল প্যাটার্ন |
ত্রিভুজ / বর্গক্ষেত্র / ঘোরানো বর্গক্ষেত্র / কাস্টম |
| টিউব পিচ |
গ্রাহক নির্দিষ্ট |
| বাইরের ব্যাসার্ধ |
ব্যক্তিগতকৃত |
| বেধ |
ব্যক্তিগতকৃত |
| বোল্ট হোলস |
ব্যক্তিগতকৃত |
| পাস পার্টিশন |
ব্যক্তিগতকৃত |
| পৃষ্ঠতল সমাপ্তি |
মেশিনযুক্ত / গ্রাহক নির্দিষ্ট |

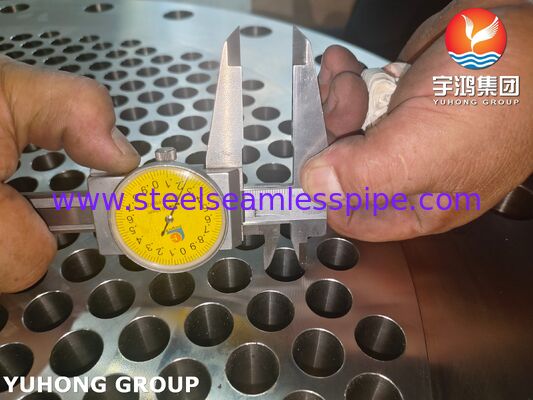

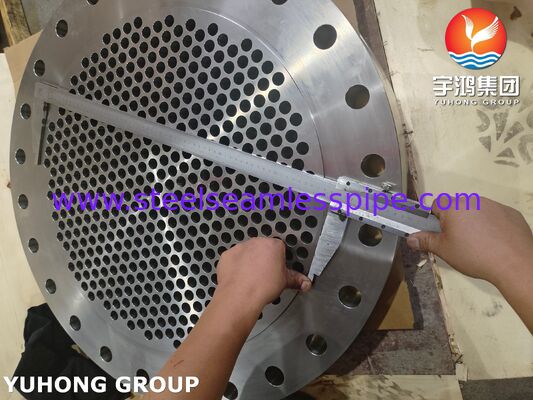

| পরিদর্শন |
নির্দিষ্ট আকার / PMI / UT / PT |
উপাদানঃ F316Ti / UNS S31635
এএসটিএম এ১৮২ এফ৩১৬টি একটি টাইটানিয়াম স্থিতিশীল অস্টেনাইটিক স্টেইনলেস স্টীল কাঠামোর গ্রেড।
প্রধান মিশ্রণ উপাদানগুলি হ'ল ক্রোমিয়াম, নিকেল এবং মলিবডেনাম। এএসটিএম রাসায়নিক প্রয়োজনীয়তা অনুসারে ক্রোমিয়াম কার্বাইড precipitation এর বিরুদ্ধে গ্রেড স্থিতিশীল করার জন্য টাইটানিয়াম নিয়ন্ত্রণ করা হয়।
সাধারণ রাসায়নিক গঠন
| উপাদান |
ASTM A182 F316Ti-এর প্রয়োজনীয়তা |
| সি |
≤০.০৮% |
| এমএন |
≤2.00% |
| হ্যাঁ |
≤1.00% |
| পি |
≤0.045% |
| এস |
≤0.030% |
| সিআর |
16০১৮.০% |
| নি |
10০১.০% |
| মো |
2. ০০ ০৩.০০% |
| এন |
≤0.10% |
| টিআই |
৫ × (সি + এন) মিনিট থেকে সর্বোচ্চ ০.৭০%। |
| Fe |
ব্যালেন্স |
যান্ত্রিক বৈশিষ্ট্য
এএসটিএম এ১৮২ এফ৩১৬টিআই-এর জন্য প্রচলিত ন্যূনতম যান্ত্রিক প্রয়োজনীয়তার মধ্যে রয়েছেঃ
| সম্পত্তি |
প্রয়োজনীয়তা |
| টান শক্তি |
≥ ৫১৫ এমপিএ |
| ফলন শক্তি |
≥205 এমপিএ |
| লম্বা |
≥৩০% |
| কঠোরতা |
ASTM A182 অনুযায়ী |
টিউবশিট ডিজাইন
গ্রাহকের তাপ এক্সচেঞ্জারের অঙ্কন অনুযায়ী টিউব শীট তৈরি করা যেতে পারে।
টিউব হোলস
সুনির্দিষ্ট মেশিনযুক্ত টিউব হোলগুলি নিম্নলিখিত অনুযায়ী সরবরাহ করা যেতে পারেঃ
- টিউব ওডি
- টিউব প্রাচীর বেধ
- টিউব-টু-ব্লিট জয়েন্ট ডিজাইন
- টিউব পিচ
- গর্তের ব্যাস
- গর্ত সহনশীলতা
- গর্তের গভীরতা
টিউব হোল বিন্যাস
উপলভ্য লেআউটগুলির মধ্যে নিম্নলিখিতগুলি অন্তর্ভুক্ত থাকতে পারেঃ
- ৩০° ত্রিভুজাকার
- ৬০° ত্রিভুজাকার
- ৪৫ ডিগ্রি ঘোরানো বর্গক্ষেত্র
- ৯০° বর্গক্ষেত্র
- কাস্টম ব্যবস্থা
প্রকৃত গর্তের নকশা অনুমোদিত সরঞ্জামের অঙ্কন অনুসারে হওয়া উচিত।
পাস পার্টিশন গ্রুভ
মাল্টি-পাস তাপ এক্সচেঞ্জারগুলির জন্য, নির্দিষ্ট নকশা অনুযায়ী টিউবশিলের মুখের মধ্যে পাস পার্টিশন গ্রুভগুলি মেশিন করা যেতে পারে।

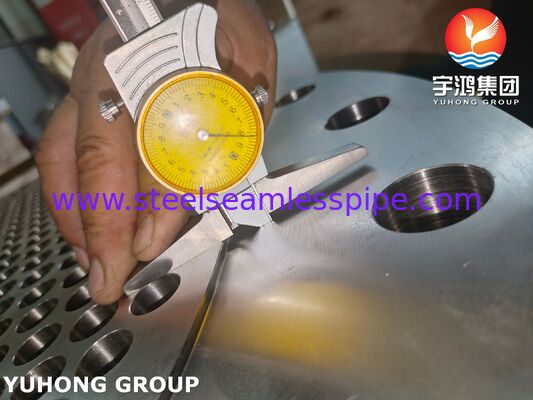

বোল্ট হোলস
বোল্ট-হোল পরিমাণ, ব্যাসার্ধ এবং পিসিডি শেল, চ্যানেল বা ফ্ল্যাঞ্জ সংযোগ নকশা অনুযায়ী মেশিন করা যেতে পারে।
তাপ এক্সচেঞ্জার অ্যাপ্লিকেশন
শেল ও টিউব তাপ এক্সচেঞ্জার
F316Ti টিউব শীটটি শেল এবং টিউব তাপ এক্সচেঞ্জারগুলিতে টিউব সমর্থনকারী এবং তরল বিচ্ছেদ উপাদান হিসাবে ব্যবহার করা যেতে পারে।
কন্ডেনসার
অ্যাপ্লিকেশনগুলি শিল্প কনডেন্সার সরঞ্জামগুলি অন্তর্ভুক্ত করতে পারে যেখানে নির্বাচিত উপাদান এবং নকশা শর্তগুলি উপযুক্ত।
রাসায়নিক প্রক্রিয়া সরঞ্জাম
অস্টেনাইটিক স্টেইনলেস স্টীল ফোরিং গ্রেড প্রয়োজন এমন রাসায়নিক প্রক্রিয়া সরঞ্জামগুলির জন্য F316Ti টিউব শীট নির্দিষ্ট করা যেতে পারে।
চাপবাহী পাত্রে উপাদান
প্রযোজ্য ডিজাইন কোড সাপেক্ষে চাপবাহী পাত্রে এবং প্রক্রিয়া সরঞ্জাম সমষ্টির অংশ হিসাবে জালিয়াতি পাইপ শীট সরবরাহ করা যেতে পারে।
প্যাকেজ
টিউব শীটটি নিম্নলিখিতগুলির সাথে সরবরাহ করা যেতে পারেঃ
- অ্যান্টি-রস্ট সুরক্ষা
- প্লাস্টিকের প্যাকেজিং
- মুখের সুরক্ষা
- কাঠের বাক্স
- প্লাইউড কেস
- ইস্পাত ফ্রেম প্যাকেজিং
- কাস্টমাইজড এক্সপোর্ট প্যাকেজিং
টিউব হোলস এবং মেশিনযুক্ত সিলিং পৃষ্ঠগুলি হ্যান্ডলিং এবং পরিবহনের সময় আঘাত এবং দূষণের বিরুদ্ধে সুরক্ষিত করা উচিত।
