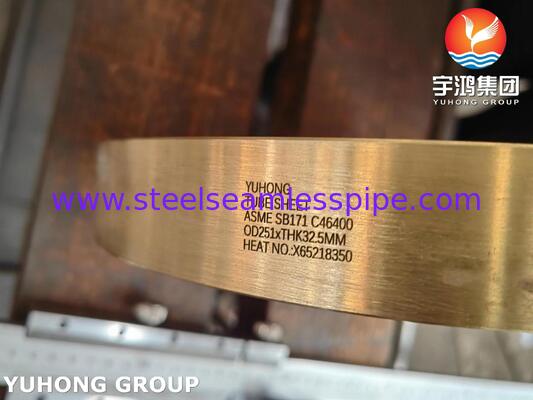

শেল এবং টিউব হিট এক্সচেঞ্জারের জন্য ASME SB171 C46400 কপার অ্যালয় টিউবশীট

ASME SB171 C46400 টিউবশীট হল একটি কপার অ্যালয় হিট এক্সচেঞ্জার উপাদান যা C46400 কপার-জিঙ্ক অ্যালয় উপাদান থেকে তৈরি।

টিউবশীটটি একটি শেল এবং টিউব হিট এক্সচেঞ্জারের শেল এবং টিউব সাইডের মধ্যে স্থাপন করা হয়। এটি টিউব সমর্থন প্রদান করে এবং শেল-সাইড এবং টিউব-সাইড ফ্লুইডের মধ্যে বিভাজন সীমানা তৈরি করে।

C46400 সাধারণত নেভাল ব্রাস নামে পরিচিত, যা সামুদ্রিক এবং শিল্প সরঞ্জামে ব্যবহৃত একটি কপার-জিঙ্ক অ্যালয়। হিট এক্সচেঞ্জার অ্যাপ্লিকেশনের জন্য, টিউবশীটের মাত্রা, টিউব গর্তের বিন্যাস, পুরুত্ব এবং সংযোগ কনফিগারেশন সরঞ্জামের নকশা এবং ইঞ্জিনিয়ারিং অঙ্কন অনুসারে তৈরি করা হয়।

উপাদান এবং মান

C46400 কপার অ্যালয়

উপাদানের মান: ASME SB171
উপাদানের গ্রেড: C46400
UNS: C46400
উপাদানের প্রকার: কপার-জিঙ্ক অ্যালয় / নেভাল ব্রাস
পণ্যের প্রকার: হিট এক্সচেঞ্জার টিউবশীট

ASME SB171 চাপ পাত্র, কনডেন্সার এবং হিট এক্সচেঞ্জারের জন্য কপার-অ্যালয় প্লেট, শীট এবং বৃত্তগুলি অন্তর্ভুক্ত করে।

একটি তৈরি টিউবশীটের জন্য, হিট এক্সচেঞ্জার নকশা অনুসারে C46400 উপাদানটি প্রয়োজনীয় টিউবশীট জ্যামিতিতে মেশিনিং করা হয়।

C46400 নেভাল ব্রাস

C46400 হল একটি কপার-জিঙ্ক অ্যালয় যাতে কপার এবং জিঙ্ক প্রধান অ্যালয়িং উপাদান হিসাবে থাকে।

উপাদানটি সাধারণত নেভাল ব্রাস হিসাবে চিহ্নিত করা হয়।

সাধারণ অ্যালয়িং উপাদানগুলির মধ্যে রয়েছে:

• কপার (Cu)
• জিঙ্ক (Zn)
• টিন (Sn)
• সীসা (Pb), প্রযোজ্য হলে নির্দিষ্ট গ্রেডের প্রয়োজনীয়তা অনুসারে

রাসায়নিক গঠন এবং যান্ত্রিক বৈশিষ্ট্যগুলি C46400 এর জন্য প্রযোজ্য ASME SB171 প্রয়োজনীয়তাগুলি মেনে চলবে।

টিউবশীট নকশা

টিউব গর্ত বিন্যাস

হিট এক্সচেঞ্জার টিউব বিন্যাস অনুসারে টিউবশীটটি একাধিক টিউব গর্ত সহ মেশিনিং করা হয়।

মূল প্যারামিটারগুলির মধ্যে রয়েছে:

• টিউব গর্তের ব্যাস
• টিউব পিচ
• টিউব প্যাটার্ন
• টিউব গর্তের সংখ্যা
• টিউব গর্তের সহনশীলতা

সাধারণ টিউব বিন্যাসগুলির মধ্যে রয়েছে:

• ত্রিভুজাকার পিচ
• বর্গাকার পিচ
• ঘূর্ণিত বর্গাকার পিচ

চূড়ান্ত বিন্যাস হিট এক্সচেঞ্জার ইঞ্জিনিয়ারিং অঙ্কন অনুসরণ করবে।

শেল-সাইড এবং টিউব-সাইড বিভাজন

টিউবশীটটি টিউব বান্ডিলের জন্য কাঠামোগত ইন্টারফেস সরবরাহ করার সময় শেল-সাইড এবং টিউব-সাইড প্রবাহ চ্যানেলগুলিকে পৃথক করে।

টিউব সংযোগ

হিট এক্সচেঞ্জার নকশার উপর নির্ভর করে, টিউবগুলি টিউবশীটের সাথে সংযুক্ত করা যেতে পারে:

• টিউব সম্প্রসারণ
• সিল ওয়েল্ডিং
• শক্তি ওয়েল্ডিং
• সম্প্রসারণ + সিল ওয়েল্ডিং

সরঞ্জামের নকশা এবং প্রকল্প স্পেসিফিকেশন অনুসারে সংযোগ পদ্ধতি নির্ধারণ করা উচিত।

উৎপাদন প্রক্রিয়া

C46400 উপাদান প্রস্তুতি

C46400 কপার অ্যালয় উপাদান প্রযোজ্য ASME SB171 প্রয়োজনীয়তা অনুসারে সরবরাহ করা হয়।

প্লেট বা বৃত্ত কাটা

কাঁচামালটি প্রয়োজনীয় টিউবশীট ব্ল্যাঙ্ক মাত্রায় কাটা হয়।

সিএনসি মেশিনিং

ইঞ্জিনিয়ারিং অঙ্কন অনুসারে টিউবশীটটি মেশিনিং করা হয়।

মেশিনিং অন্তর্ভুক্ত হতে পারে:

• বাইরের ব্যাস মেশিনিং
• পুরুত্ব মেশিনিং
• টিউব গর্ত ড্রিলিং
• বোল্ট গর্ত ড্রিলিং
• খাঁজ মেশিনিং
• মুখোমুখি

টিউব গর্ত ড্রিলিং

নির্দিষ্ট অনুসারে টিউব গর্তগুলি মেশিনিং করা হয়:

• টিউবের বাইরের ব্যাস
• টিউব পিচ
• গর্তের সহনশীলতা
• টিউব বিন্যাস

চূড়ান্ত পরিদর্শন

সমাপ্ত টিউবশীটগুলি মাত্রিক নির্ভুলতা, পৃষ্ঠের অবস্থা, টিউব গর্তের অবস্থান এবং অন্যান্য প্রকল্প প্রয়োজনীয়তার জন্য পরিদর্শন করা হয়।

পণ্যের স্পেসিফিকেশন

উপলভ্য মাত্রা

টিউবশীটের মাত্রাগুলি সাধারণত হিট এক্সচেঞ্জার অঙ্কন অনুসারে কাস্টমাইজ করা হয়।

প্রয়োগ

শেল এবং টিউব হিট এক্সচেঞ্জার

ASME SB171 C46400 টিউবশীটগুলি শেল এবং টিউব হিট এক্সচেঞ্জার অ্যাসেম্বলিতে কাঠামোগত উপাদান হিসাবে ব্যবহার করা যেতে পারে।

প্রয়োগগুলির মধ্যে রয়েছে:

• প্রসেস হিট এক্সচেঞ্জার
• শিল্প হিট এক্সচেঞ্জার
• কনডেন্সার
• কুলার
• তাপীয় প্রক্রিয়া সরঞ্জাম

কনডেন্সার সরঞ্জাম

নির্দিষ্ট টিউব উপাদান এবং অপারেটিং পরিবেশ অনুসারে কনডেন্সার অ্যাসেম্বলির জন্য C46400 টিউবশীট তৈরি করা যেতে পারে।

সামুদ্রিক এবং শিল্প সরঞ্জাম

C46400 নেভাল ব্রাস সামুদ্রিক এবং শিল্প সরঞ্জামের সাথেও যুক্ত যেখানে নির্দিষ্ট কপার অ্যালয় নকশার অবস্থার জন্য উপযুক্ত।

গুণমান নিয়ন্ত্রণ এবং পরিদর্শন

উপাদান পরিদর্শন

পরিদর্শন অন্তর্ভুক্ত হতে পারে:

• রাসায়নিক গঠন যাচাইকরণ
• যান্ত্রিক বৈশিষ্ট্য পরীক্ষা
• উপাদান শংসাপত্র পর্যালোচনা

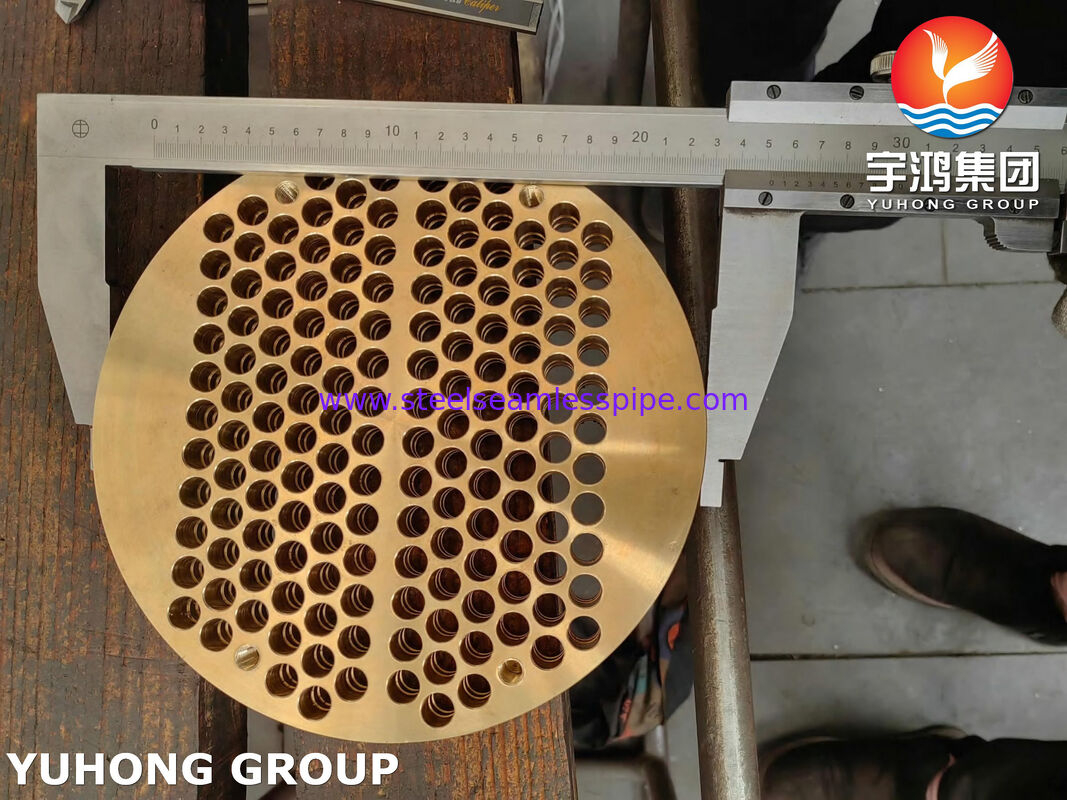

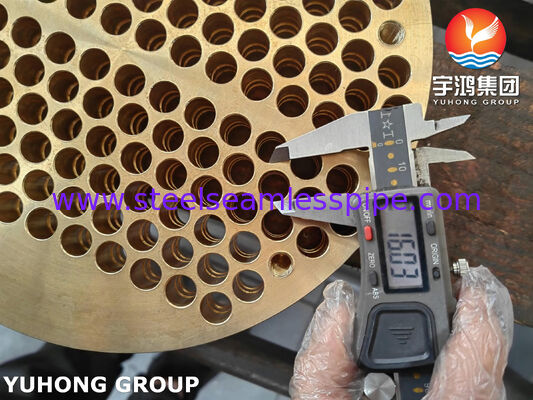

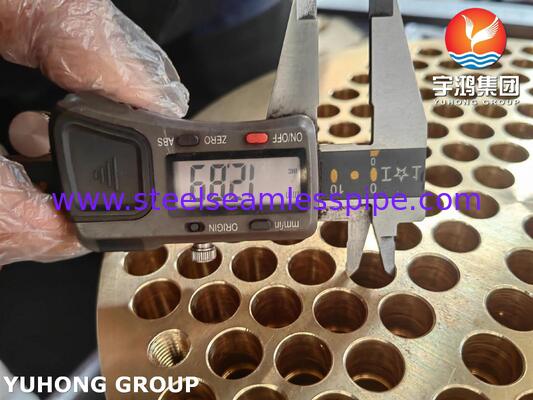

মাত্রিক পরিদর্শন

মূল মাত্রাগুলির মধ্যে রয়েছে:

• বাইরের ব্যাস
• পুরুত্ব
• টিউব গর্তের ব্যাস
• টিউব পিচ
• গর্তের অবস্থান
• বোল্ট গর্তের মাত্রা
• সমতলতা

পৃষ্ঠ পরিদর্শন

পরিদর্শন অন্তর্ভুক্ত করতে পারে:

• মেশিন করা পৃষ্ঠ
• টিউব গর্তের পৃষ্ঠ
• প্রান্তের অবস্থা
• খাঁজের মাত্রা
