ASME SA240 SS304 হিট এক্সচেঞ্জার টিউব শীট পেট্রোকেমিক্যাল সার্ভিসের জন্য ক্ষয়রোধী নির্ভুল CNC-ড্রিল্ড

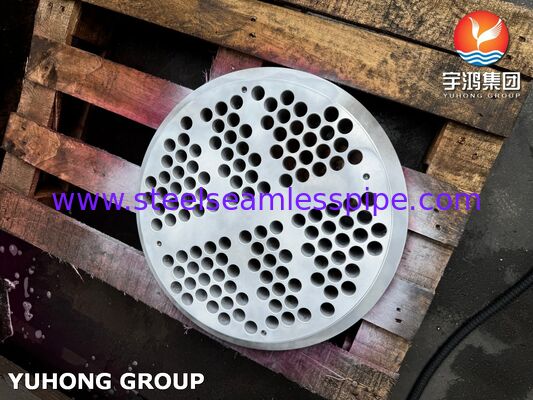

টিউব শীট একটি ছিদ্রযুক্ত বৃত্তাকার প্লেট যা শেল-সাইড এবং টিউব-সাইড তরলগুলির মধ্যে একটি চাপ-নিবিড় বাধা বজায় রেখে টিউব বান্ডিলকে সুরক্ষিত করে এবং সারিবদ্ধ করে।এটি একটি শেল এবং টিউব তাপ এক্সচেঞ্জারের প্রাথমিক চাপ-ধারণকারী উপাদান.

এই টিউব শীটটি ASME SA240 টাইপ 304 স্টেইনলেস স্টিল (UNS S30400) থেকে তৈরি করা হয়েছে - শিল্প-মানক অস্টেনাইটিক গ্রেড যা জারা প্রতিরোধের ভারসাম্য, গঠনযোগ্যতা এবং ওয়েল্ডেবিলিটি সরবরাহ করে।উপাদানটি অক্সিডাইজিং পরিবেশে 465 °C (870 °F) পর্যন্ত সার্ভিস তাপমাত্রায় নির্ভরযোগ্য পারফরম্যান্স সরবরাহ করে.

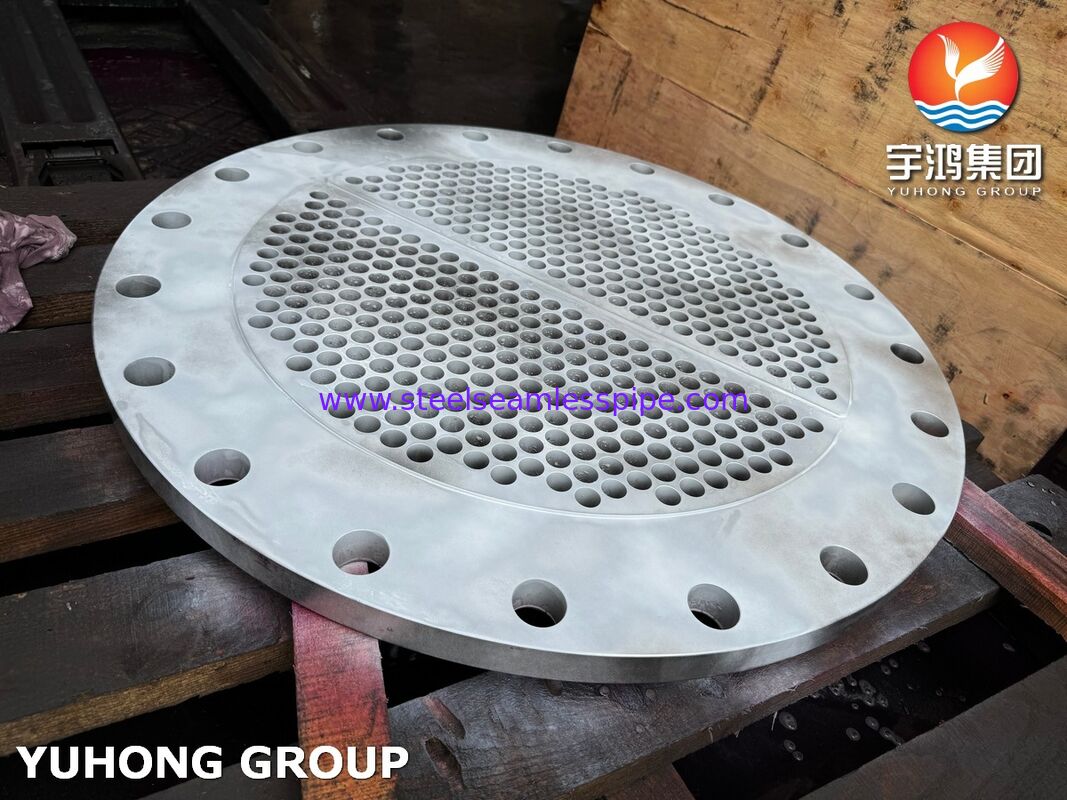

উৎপাদনঃক্লায়েন্ট দ্বারা সরবরাহিত TEMA বিন্যাস অঙ্কন (ত্রিকাকার বা বর্গক্ষেত্র পিচ) অনুযায়ী যথার্থ সিএনসি-ড্রিল এবং মেশিনযুক্ত, স্পেসিফিকেশন অনুযায়ী মেশিনযুক্ত পাস পার্টিশন গ্রুভ এবং সিলিং মুখ।

সমস্ত টিউব শীট কঠোরভাবে মেনে চলতে উত্পাদিত হয়ASME SA240 / ASTM A240- কোন বিকল্প মানদণ্ড প্রয়োগ করা হয় না।

সমস্ত টিউব শীটগুলি মিল টেস্ট রিপোর্ট (এমটিআর) এর মাধ্যমে সম্পূর্ণ উপাদান ট্রেসযোগ্যতার সাথে বিস্তৃত অ-ধ্বংসাত্মক পরীক্ষার (এনডিই) মধ্য দিয়ে যায়।

পিটি এবং ইউটি সমালোচনামূলক পৃষ্ঠগুলিতে 100% পরিদর্শন হারে পরিচালিত হয়।

ASME SA240 SS304 টিউব শীটগুলি তাপ এক্সচেঞ্জার পরিষেবাগুলির জন্য নির্দিষ্ট করা হয়েছে যেখানে টিউব-সাইড বা শেল-সাইড তরলগুলি হালকা ক্ষয়কারী এবং ক্লোরাইড ঘনত্ব কম থাকে।

• পেট্রোকেমিক্যাল & রিফাইনিং- পরিশোধক এবং রাসায়নিক প্রক্রিয়ায় তাপ স্থানান্তর
• ওষুধ- নিয়ন্ত্রিত প্রক্রিয়াকরণের জন্য স্বাস্থ্যকর তাপ এক্সচেঞ্জার
• খাদ্য ও পানীয়- প্রক্রিয়া গরম / শীতল যেখানে স্বাস্থ্যকরতা এবং পরিষ্কারযোগ্যতা প্রয়োজন
• বিদ্যুৎ উৎপাদন- নিম্ন চাপের ফিড ওয়াটার হিটার, লুব্রিকেটিং তেল কুলার
• এইচভিএসি ও রেফ্রিজারেশন- চিলার ব্যারেল, কনডেন্সার, ইভেপাটর ব্যাগ
• সাধারণ শিল্প- ওয়াটার কুলার, হাইড্রোলিক তেল কুলার, অ-আক্রমণাত্মক তরল পরিচালনা

ডিজাইন চাপ সীমাঃরোলড প্লেট নির্মাণের জন্য ≤ ৩০ বার (~ ৪৩৫ পিএসআই) ।

• ক্ষয় প্রতিরোধ ক্ষমতাঃ18.0-20.0% ক্রোমিয়াম এবং 8.0-10.5% নিকেল সামগ্রী বায়ুমণ্ডলীয় এক্সপোজার, মিষ্টি জল, বাষ্প এবং হালকা রাসায়নিক দ্রবণ থেকে অক্সিডেশন এবং ক্ষয় প্রতিরোধের প্রদান করে।

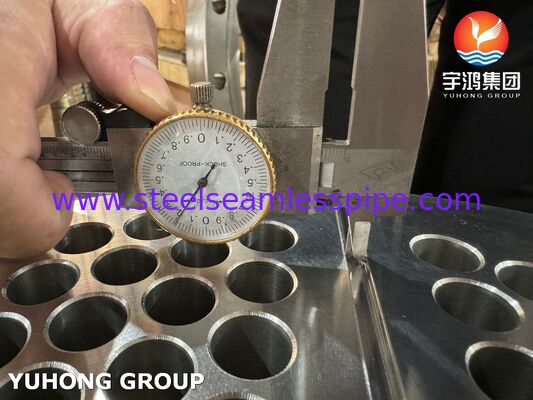

• যথার্থ ফিটঃসিএনসি-ড্রিলড টিউব গর্তগুলি +0.05 / -0.00 মিমি সহনশীলতা বাইপাস ফুটো প্রতিরোধ করে এবং টিউব রোলিংয়ের ধারাবাহিকতা নিশ্চিত করে।
• যৌথ অখণ্ডতা:প্রতি গর্তে 2 বা 3 টি সুনির্দিষ্ট রিংযুক্ত রোলগুলি হাইড্রোলিক টিউব প্রসারণের সময় যান্ত্রিক টান-আউট শক্তি সর্বাধিক করে।

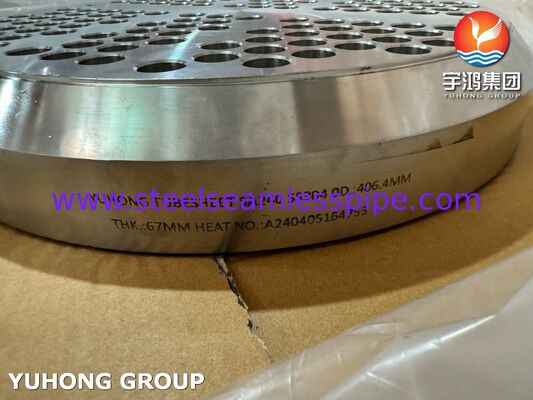

• ট্র্যাকযোগ্যতাঃASME SA240 রসায়ন এবং যান্ত্রিক বৈশিষ্ট্যগুলির জন্য সম্মতি যাচাই করে MTRs সহ সম্পূর্ণ উপাদান শংসাপত্র।

• ডিজাইনের জন্য কাস্টম ওডি এবং বেধ
• টিউব গর্তের নিদর্শনঃ ত্রিভুজ বা বর্গক্ষেত্রের পিচ প্রতি টিইএমএ বিন্যাসে
• কাস্টম গ্রুভ কনফিগারেশন
• ভাসমান বা স্থিতিশীল টিউব শীট ডিজাইন
• রোলড প্লেট (SA240) অথবা কাঠামোগত বিকল্প
