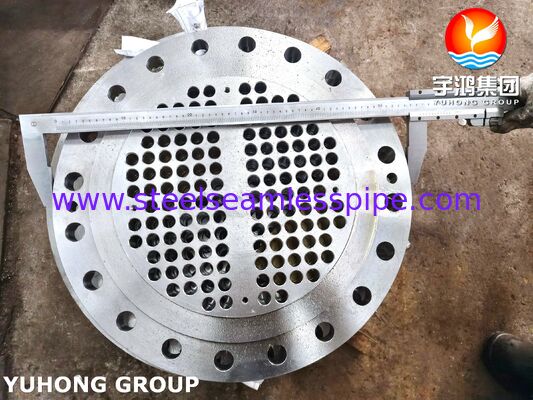

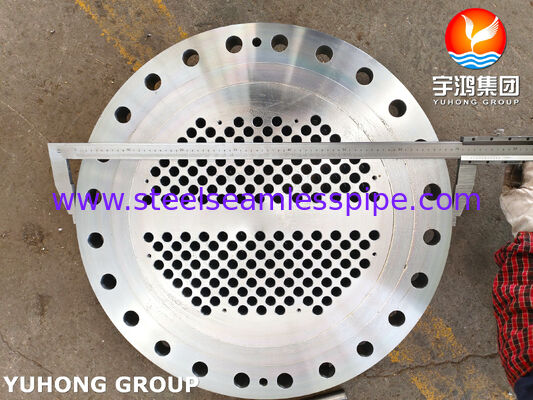

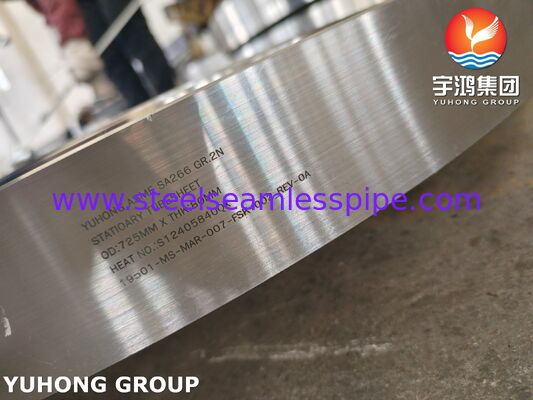

SA266 Gr.2 শেল ও টিউব হিট এক্সচেঞ্জারের জন্য কার্বন স্টিল ফোর্জড টিউবশীট

ASME SA266 Gr.2 কার্বন স্টিল ফোর্জড টিউবশীট শেল ও টিউব হিট এক্সচেঞ্জারের জন্য

SA266 Gr.2 টিউবশীট হল একটি কার্বন স্টিল ফোর্জড উপাদান যা শেল এবং টিউব হিট এক্সচেঞ্জার, কনডেনসার, বয়লার এবং সংশ্লিষ্ট প্রক্রিয়া সরঞ্জামগুলিতে চাপ-বহনকারী অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে।

তৈরি করা হয়েছে ASME SA266 Gr.2 অনুসারে, টিউবশীটটি ফোর্জড কার্বন স্টিল থেকে তৈরি করা হয় এবং সরঞ্জামের অঙ্কন অনুসারে নির্ভুল টিউব ছিদ্র, পাস-বিভাজন বৈশিষ্ট্য এবং সিলিং পৃষ্ঠগুলির সাথে মেশিন করা হয়।

SA266/A266M বয়লার, চাপ পাত্র এবং সংশ্লিষ্ট সরঞ্জামের জন্য কার্বন স্টিল ফোর্জিং

কভার করে, রাসায়নিক গঠন, যান্ত্রিক বৈশিষ্ট্য এবং প্রযোজ্য তাপ-চিকিৎসা শর্তাবলী সহ।পণ্যটি একটি ফিক্সড টিউবশীট, ফ্লোটিং-হেড টিউবশীট বা অন্যান্য প্রকল্প-নির্দিষ্ট কনফিগারেশন

উপাদানের বৈশিষ্ট্য

SA266 Gr.2 কার্বন স্টিলSA266 Gr.2 ASTM A266/A266M দ্বারা আচ্ছাদিত কার্বন স্টিল ফোর্জিং গ্রেডের অন্তর্গত। স্পেসিফিকেশনে চাপ-পাত্র-সম্পর্কিত অ্যাপ্লিকেশনগুলির জন্য চারটি গ্রেড অন্তর্ভুক্ত রয়েছে। বর্তমান নামকরণ ব্যবস্থা গ্রেড 1, গ্রেড 2, গ্রেড 3 এবং গ্রেড 4

ব্যবহার করে, পূর্ববর্তী ক্লাস 1-4 পরিভাষা প্রতিস্থাপন করে।

একটি টিউবশীট অ্যাপ্লিকেশনের জন্য, উপাদানটি যান্ত্রিক নকশা, চাপ, তাপমাত্রা, ক্ষয় ভাতা এবং শেল, টিউব এবং চ্যানেল উপকরণের সাথে সামঞ্জস্য অনুসারে নির্বাচন করা হয়।

ফোর্জড নির্মাণ

ফোর্জড নির্মাণ একটি পুরু টিউবশীটকে নির্ভুলভাবে অবস্থিত টিউব ছিদ্রের একটি বড় সংখ্যা সহ মেশিন করার জন্য একটি উপযুক্ত প্রাথমিক রূপ সরবরাহ করে।

• সাধারণ ফোর্জিং-সম্পর্কিত নিয়ন্ত্রণগুলির মধ্যে রয়েছে:
• ফোর্জিং
• তাপ চিকিৎসা
• গ্রেইন ফ্লো বিবেচনা
• রাসায়নিক বিশ্লেষণ
• তাপ চিকিৎসা

টিউবশীট মেশিনিং

টিউবশীটটি হিট এক্সচেঞ্জার অঙ্কন অনুসারে মেশিন করা হয়, কেবল স্ট্যান্ডার্ড ফ্ল্যাঞ্জ মাত্রাগুলির উপর নির্ভর না করে।

• গুরুত্বপূর্ণ মেশিনিং বৈশিষ্ট্যগুলির মধ্যে রয়েছে:
• টিউব ছিদ্রের ব্যাস
• টিউব ছিদ্রের পিচ
• টিউব ছিদ্রের প্যাটার্ন
• টিউব ছিদ্রের সংখ্যা
• টিউব ছিদ্রের সহনশীলতা
• টিউব ছিদ্রের লম্বতা
• পাস পার্টিশন গ্রুভস
• গ্যাসকেট বসার পৃষ্ঠ
• বাইরের ব্যাস
• সামগ্রিক বেধ

এককেন্দ্রিকতা

টিউব-ছিদ্রের নকশা নির্বাচিত টিউব OD, প্রাচীরের বেধ, টিউব পিচ এবং হিট এক্সচেঞ্জার কনফিগারেশনের সাথে অভিযোজিত হতে পারে।

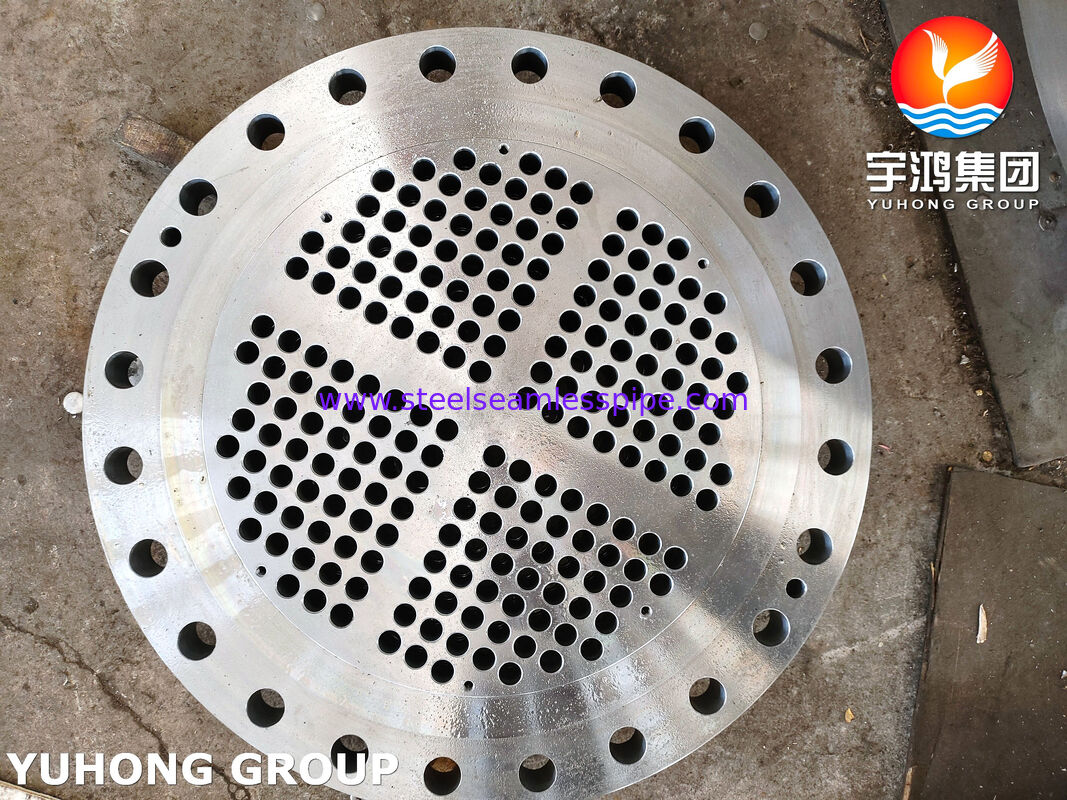

টিউব ছিদ্রের প্যাটার্ন

• সাধারণ টিউব-ছিদ্রের বিন্যাসগুলির মধ্যে রয়েছে:ত্রিভুজাকার পিচ
• - একটি কম্প্যাক্ট টিউব বিন্যাস সরবরাহ করে এবং পরিষ্কারের প্রয়োজনীয়তা অনুমতি দিলে উচ্চ তাপ-স্থানান্তর পৃষ্ঠের ঘনত্ব সরবরাহ করতে পারে।বর্গাকার পিচ
• - টিউবগুলির মধ্যে আরও সহজলভ্য স্থান সরবরাহ করে এবং যান্ত্রিক পরিষ্কার বা রক্ষণাবেক্ষণের অ্যাক্সেস গুরুত্বপূর্ণ হলে বিবেচনা করা যেতে পারে।ঘূর্ণিত বর্গাকার পিচ

- নির্দিষ্ট প্রবাহ এবং বিন্যাস প্রয়োজনীয়তার জন্য ব্যবহার করা যেতে পারে।

টিউবশীট নকশা বিবেচনাএকটি টিউবশীট কেবল একটি ড্রিল করা ইস্পাত প্লেট নয়। এর বেধ এবং ছিদ্রের বিন্যাস টিউব-সাইড চাপ, শেল-সাইড চাপ, ডিফারেনশিয়াল চাপ, তাপমাত্রা, টিউব লোড এবং গ্যাসকেট সিলিং প্রয়োজনীয়তা

এর মিথস্ক্রিয়া দ্বারা নির্ধারিত হয়।

• গুরুত্বপূর্ণ নকশা ইনপুটগুলির মধ্যে রয়েছে:
• ডিজাইন চাপ
• ডিজাইন তাপমাত্রা
• টিউব OD
• টিউব প্রাচীরের বেধ
• টিউব উপাদান
• শেল আইডি
• টিউব সংখ্যা
• টিউব পিচ
• পাস বিন্যাস
• ক্ষয় ভাতা
• ডিফারেনশিয়াল চাপ
• গ্যাসকেট কনফিগারেশন

টিউব-টু-টিউবশীট সংযোগ

• হিট এক্সচেঞ্জার ডিজাইনের উপর নির্ভর করে টিউব ছিদ্রগুলি বিভিন্ন টিউব সংযুক্তি পদ্ধতির জন্য প্রস্তুত করা যেতে পারে:
• সম্প্রসারিত টিউব জয়েন্ট
• শক্তি-ওয়েল্ডেড জয়েন্ট
• সিল-ওয়েল্ডেড জয়েন্ট

সম্প্রসারিত ও সিল-ওয়েল্ডেড জয়েন্ট

পরিদর্শন ও পরীক্ষা

• উপলব্ধ পরিদর্শনগুলির মধ্যে অন্তর্ভুক্ত থাকতে পারে:
• রাসায়নিক গঠন বিশ্লেষণ
• টান পরীক্ষা
• ফলন শক্তি পরীক্ষা
• দীর্ঘায়নের পরীক্ষা
• এলাকার হ্রাস
• কঠোরতা পরীক্ষা
• তাপ চিকিৎসা রেকর্ড
• আল্ট্রাসনিক পরীক্ষা
• চৌম্বকীয় কণা পরীক্ষা
• তরল প্রবেশকারী পরীক্ষা
• মাত্রিক পরিদর্শন
• টিউব ছিদ্র পরিদর্শন
• প্রয়োজনে PMI

ভিজ্যুয়াল পরিদর্শন
