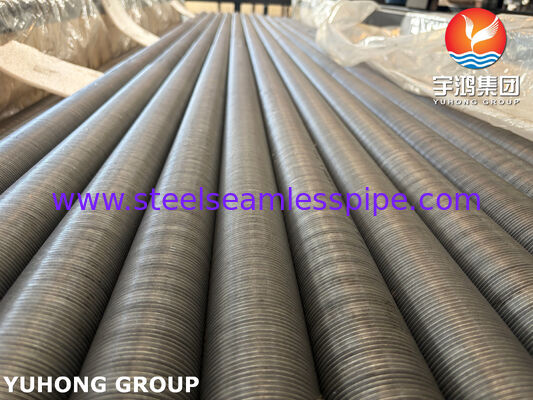

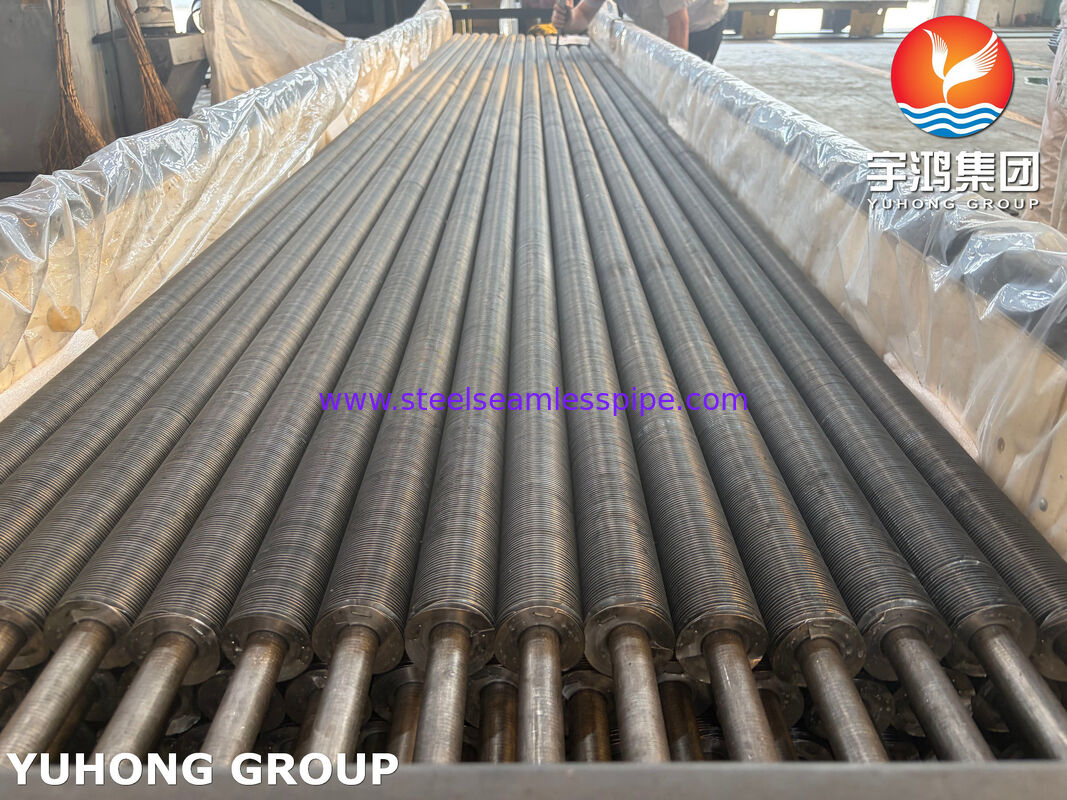

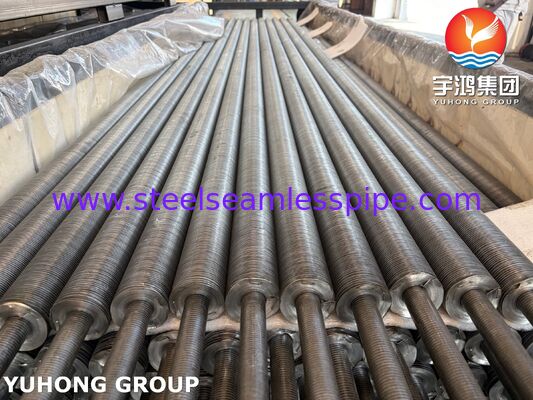

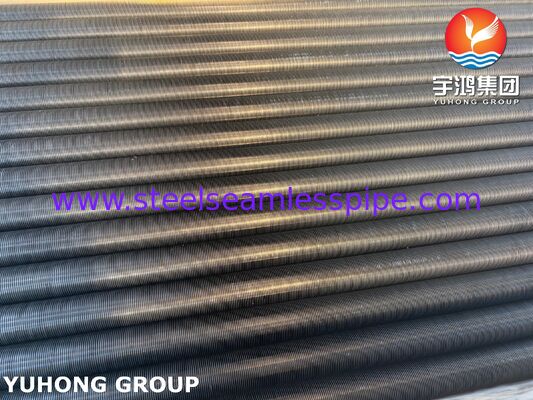

এয়ার কুলারের জন্য ASTM A179 ক্ষত ফিন টিউব | ACHE ফিন টিউব

এয়ার কুলারগুলির জন্য রোল ফিন টিউব ASTM A179

পণ্যের সংক্ষিপ্ত বিবরণ

এয়ার কুলার জন্য আমাদের রোল ফিন টিউব, ASTM A179 seamless কম কার্বন ইস্পাত টিউব দিয়ে নির্মিত, বায়ু-শীতল তাপ এক্সচেঞ্জার (এসিএইচই), বায়ু-শীতল কনডেন্সার, প্রক্রিয়া বায়ু কুলার এবং অন্যান্য শিল্প শীতল সরঞ্জামগুলিতে দক্ষ বায়ু-পার্শ্ব তাপ স্থানান্তর সরবরাহ করার জন্য ডিজাইন করা হয়েছে।

ফিন স্ট্রিপটি কমপ্যাক্ট টিউব বিন্যাস বজায় রেখে বাহ্যিক তাপ-প্রেরণ এলাকা বাড়ানোর জন্য বেস টিউবের বাইরের পৃষ্ঠের চারপাশে হেলিক্যালভাবে ঘূর্ণিত হয়।রান-ফিন নির্মাণ তাপ স্থানান্তর কর্মক্ষমতা মধ্যে একটি ব্যবহারিক ভারসাম্য প্রদান করে, যান্ত্রিক শক্তি, উত্পাদন নমনীয়তা, এবং খরচ।

এএসটিএম এ১৭৯ বেস টিউবের জন্য ব্যাপকভাবে নির্বাচন করা হয় যেখানে ভাল তাপ পরিবাহিতা, ওয়েল্ডযোগ্যতা,অ- ক্ষয়কারী বা মাঝারি ক্ষয়কারী তাপ স্থানান্তর পরিষেবাগুলিতে নির্ভরযোগ্য যান্ত্রিক পারফরম্যান্স প্রয়োজন.

মূল বৈশিষ্ট্য

• বেস টিউবঃASTM A179 / ASME SA179 সিউমহীন কার্বন ইস্পাত
• ফিনের ধরনঃহেলিক্যালভাবে ঘুরানো / আবৃত ফিন
• প্রয়োগঃএয়ার কুলার, এসিএইচই, এয়ার-কুলড কনডেন্সার এবং প্রসেস কুলিং সিস্টেম
• উৎপাদনঃকন্ট্রোলড ফিন উইলিং, ক্রমাগত ফিন পিচ এবং যোগাযোগের সাথে
• উচ্চ বাহ্যিক পৃষ্ঠতলউন্নত বায়ু-পার্শ্ব তাপ স্থানান্তর জন্য
• জোরপূর্বক ড্রাফ্ট এবং প্ররোচিত ড্রাফ্ট এয়ার কুলার কনফিগারেশনের জন্য উপযুক্ত
• ফিনের মাত্রা তাপীয় এবং যান্ত্রিক প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে
• নগ্ন, গ্যালভানাইজড, পেইন্ট বা অন্য নির্দিষ্ট পৃষ্ঠের সুরক্ষার সাথে উপলব্ধ

সাধারণ মাত্রা

নিম্নলিখিত মাত্রাগুলি সীমাবদ্ধতার পরিবর্তে সাধারণভাবে উত্পাদিত পরিসীমাগুলি উপস্থাপন করে। চূড়ান্ত মাত্রাগুলি তাপীয় নকশা এবং প্রকল্পের স্পেসিফিকেশন অনুযায়ী নির্বাচন করা উচিত।

গ্রাহকের অঙ্কন, তাপ স্থানান্তর গণনা বা প্রযোজ্য প্রকল্পের মান অনুযায়ী সাধারণ বেস-টিউব আকার সরবরাহ করা যেতে পারে।

উত্পাদন প্রক্রিয়া

1. এএসটিএম A179 সিউমলেস টিউব প্রস্তুতি√ ট্যাবগুলি ফিনিংয়ের আগে মাত্রার নির্ভুলতা এবং পৃষ্ঠের অবস্থা পরীক্ষা করা হয়।
2. পৃষ্ঠের প্রস্তুতি√ টিউব পৃষ্ঠটি পরিষ্কার করা হয় যাতে উপযুক্ত ফিন-টু-টিউব যোগাযোগের ব্যবস্থা করা যায়।
3. ফিন স্ট্রিপ প্রস্তুতিনির্বাচিত ফিন স্ট্রিপটি নিয়মিত প্রস্থ এবং বেধের জন্য গঠিত এবং নিয়ন্ত্রিত হয়।
4. হেলিক্যাল রাইন্ডিং√ ফিন স্ট্রিপটি নির্দিষ্ট বেধে টিউবের চারপাশে অবিচ্ছিন্নভাবে ঘুরিয়ে দেওয়া হয়।
5. ফিন সিলিং∙ ডিজাইনের উপর নির্ভর করে, ফিনটি যান্ত্রিকভাবে টানতে পারে, এমবেডেড, ওয়েল্ডেড বা অন্যথায় প্রয়োজনীয় তাপ যোগাযোগ অর্জনের জন্য সুরক্ষিত করা যেতে পারে।
6. মাত্রা পরিদর্শন👉 ফিনের উচ্চতা, পিচ, টিউব ব্যাস, সামগ্রিক দৈর্ঘ্য এবং সোজাতা পরীক্ষা করা হয়।
7. চূড়ান্ত পরিদর্শন এবং সুরক্ষাপণ্যগুলি পরিদর্শন, চিহ্নিত, প্যাকেজ এবং পরিবহনের জন্য সুরক্ষিত হয়।

এএসটিএম A179 রাসায়নিক গঠন

এএসটিএম এ১৭৯ একটি কম কার্বন নিরবচ্ছিন্ন তাপ এক্সচেঞ্জার এবং বয়লার টিউব উপাদান নির্দিষ্ট করে। সাধারণ রাসায়নিক প্রয়োজনীয়তা অন্তর্ভুক্তঃ

সরবরাহকৃত উপাদানটির রাসায়নিক গঠন প্রযোজ্য উপাদান শংসাপত্র এবং ক্রয়ের স্পেসিফিকেশনগুলির সাথে পরীক্ষা করা হয়।

এএসটিএম এ১৭৯ এর যান্ত্রিক বৈশিষ্ট্য

সাধারণ ন্যূনতম যান্ত্রিক প্রয়োজনীয়তা হলঃ

প্রকৃত সরবরাহকৃত উপাদানগুলি ASTM A179/ASME SA179 এর প্রযোজ্য সংস্করণ এবং গ্রাহকের ক্রয়ের প্রয়োজনীয়তা মেনে চলবে।

পরিদর্শন ও পরীক্ষা

গুণমান নিয়ন্ত্রণের মধ্যে নিম্নলিখিতগুলি অন্তর্ভুক্ত থাকতে পারেঃ

• রাসায়নিক রচনা বিশ্লেষণ০ বেস টিউব উপাদান যাচাইকরণ।
• টান পরীক্ষা∙ টান শক্তি, ফলন শক্তি এবং প্রসারিততা যাচাই করা।
• কঠোরতা পরীক্ষাপ্রযোজ্য স্পেসিফিকেশন বা ক্রয় আদেশের প্রয়োজন হলে এটি সম্পাদন করা হয়।
• হাইড্রোস্ট্যাটিক বা অ-ধ্বংসাত্মক বৈদ্যুতিক পরীক্ষা√ বেস টিউবগুলি ASTM A179 প্রয়োজনীয়তা অনুসারে পরীক্ষা করা হয়।
• মাত্রা পরিদর্শনটিউব ওডি, দেয়ালের বেধ, দৈর্ঘ্য, ফিন উচ্চতা, ফিন বেধ এবং ফিন পিচ পরিমাপ।
• চাক্ষুষ পরিদর্শন০ পৃষ্ঠের ত্রুটি, বিকৃতি, ক্ষতিগ্রস্ত পাতা এবং উত্পাদন অনিয়মের জন্য পরীক্ষা।
• ফিন সংযুক্তি/যোগাযোগ পরিদর্শন০ নির্দিষ্ট রাইন্ডিং এবং সংযুক্তির অবস্থা যাচাই করা।
• সরলতা পরীক্ষা√ নিশ্চিতকরণ যে সমাপ্ত টিউবগুলি নির্দিষ্ট মাত্রিক tolerances পূরণ করে।
• পদার্থের ট্রেসাবিলিটিতাপ সংখ্যা এবং উপাদান ডকুমেন্টেশন উৎপাদন সময় ধরে বজায় রাখা যেতে পারে।

প্রয়োজন হলে অতিরিক্ত এনডিটি, পিএমআই, লেপ পরিদর্শন বা গ্রাহক-নির্দিষ্ট পরীক্ষার ব্যবস্থা করা যেতে পারে।

অ্যাপ্লিকেশন

এএসটিএম এ১৭৯ ওয়াল ফিন টিউব সাধারণত নিম্নলিখিত ক্ষেত্রে ব্যবহৃত হয়ঃ

• বায়ু শীতল তাপ এক্সচেঞ্জার (এসিএইচই)
• প্রক্রিয়া বায়ু শীতলকারী
• বায়ু শীতল কনডেন্সার
• তেল কুলার
• গ্যাস কুলার
• কম্প্রেসার কুলার
• পেট্রোকেমিক্যাল প্রসেস ইউনিট
• রিফাইনারি কুলিং সিস্টেম
• প্রাকৃতিক গ্যাস প্রক্রিয়াকরণ সরঞ্জাম
• বিদ্যুৎ উৎপাদনের সহায়ক শীতল সিস্টেম
• শিল্প তাপ পুনরুদ্ধার সরঞ্জাম

কেন রান ফিন টিউব বেছে নেওয়া হয়?

এয়ার কুলারগুলির জন্য, এয়ার সাইড সাধারণত বৃহত্তর তাপ স্থানান্তর প্রতিরোধের প্রতিনিধিত্ব করে কারণ অনেক প্রক্রিয়া তরলগুলির তুলনায় বায়ুর তাপ স্থানান্তর সহগ অনেক কম।ফিনের সাথে বাহ্যিক পৃষ্ঠের আয়তন বৃদ্ধি কার্যকর সরঞ্জাম ফুটপ্রিন্টের মধ্যে একটি বৃহত্তর তাপ স্থানান্তর দায়িত্ব অর্জন করতে দেয়.

রান-ফিন কনফিগারেশন টিউব চারপাশে একটি অবিচ্ছিন্ন helical ফিন পৃষ্ঠ প্রদান করে এবং বিভিন্ন ফিন উচ্চতা, pitches সঙ্গে নির্মিত হতে পারে,এবং বিভিন্ন তাপ নকশা প্রয়োজনীয়তা পূরণ করার জন্য উপকরণ.

সরবরাহের বিকল্প

আমরা ASTM A179 রান ফিন টিউবগুলি নিম্নলিখিত অনুযায়ী তৈরি করতে পারিঃ

• গ্রাহকের অঙ্কন
• টিউব ওডি এবং প্রাচীর বেধ
• ফিনের উপাদান
• ফিনের উচ্চতা এবং বেধ
• ফিন পিচ
• টিউব দৈর্ঘ্য
• ফিনিং পদ্ধতি
• পৃষ্ঠের চিকিত্সা
• তাপ স্থানান্তর নকশা প্রয়োজনীয়তা
• পরিদর্শন ও পরীক্ষার প্রয়োজনীয়তা
• প্যাকেজিং এবং মার্কিং স্পেসিফিকেশন
