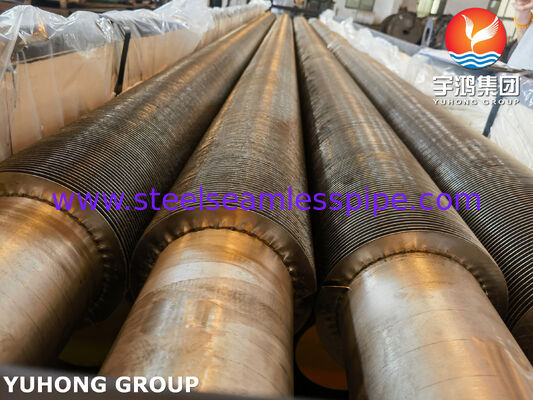

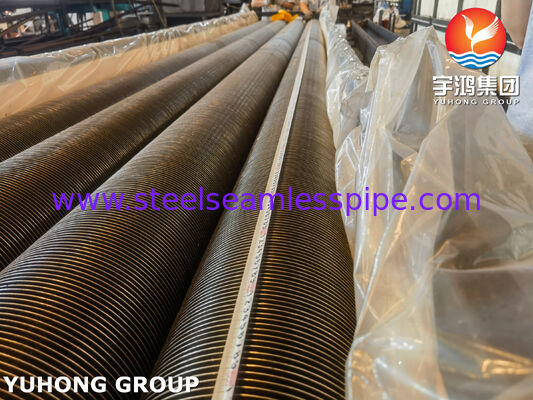

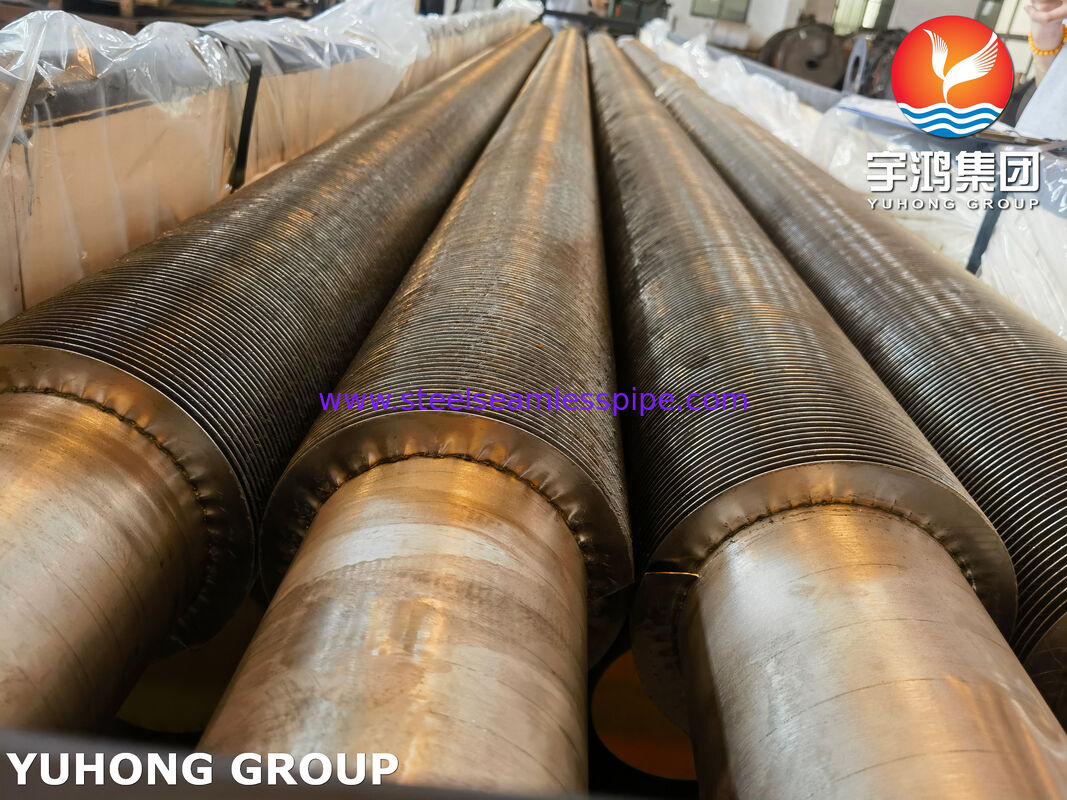

অপচয়িত তাপ পুনরুদ্ধারের জন্য উচ্চ-ফ্রিকোয়েন্সি ঝালাই ফিনিড টিউব ∙ এএসটিএম এ২৬৯ টিপি৩২১

পণ্যের সংক্ষিপ্ত বিবরণ

এএসটিএম এ২৬৯ টিপি৩২১ উচ্চ ফ্রিকোয়েন্সি ওয়েল্ডেড ফিনড টিউবগরম স্থানান্তর উপাদান যা তাপীয় দক্ষতা উন্নত করার জন্য ডিজাইন করা হয়েছেঅপচয়িত তাপ পুনরুদ্ধার ব্যবস্থা, শিল্প চুলা, শোধনাগার প্রক্রিয়া হিটার, পেট্রোকেমিক্যাল উদ্ভিদ, এবং উচ্চ তাপমাত্রা গ্যাস তাপ এক্সচেঞ্জার.

পণ্যটি একটিঅস্টেনাইটিক স্টেইনলেস স্টীল টিপি 321 টিউবক্রমাগতভাবে ঝালাই করা ধাতব ফিনিস দিয়ে। উচ্চ ফ্রিকোয়েন্সি ঝালাই ফিনিস এবং টিউব মধ্যে একটি শক্তিশালী ধাতুবিদ্যা / যান্ত্রিক বন্ধন তৈরি করে,গরম ধোঁয়া বা প্রক্রিয়া গ্যাস থেকে তাপকে কার্যকরভাবে ফিনিং পৃষ্ঠের মাধ্যমে এবং টিউব সাইড তরলে স্থানান্তর করতে দেয়.

এএসটিএম এ২৬৯ টিপি৩২১ বিশেষত উচ্চ তাপমাত্রার অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত যেখানে অক্সিডেশন, তাপীয় চক্র এবং আন্তঃগ্রেন্যুলার ক্ষয় প্রতিরোধের গুরুত্ব রয়েছে।টাইটানিয়াম স্থিতিশীল গ্রেড TP321 নির্দিষ্ট উচ্চ তাপমাত্রা সেবা মধ্যে প্রচলিত 304 স্টেইনলেস স্টীল তুলনায় সুবিধা প্রদান করতে পারেন.

অপচয়িত তাপ পুনরুদ্ধারের সরঞ্জামগুলির জন্য, ফিনড নির্মাণটি একটি খালি টিউব তুলনায় কার্যকর বাহ্যিক তাপ স্থানান্তর ক্ষেত্রকে উল্লেখযোগ্যভাবে বৃদ্ধি করে।এটি সরঞ্জাম ডিজাইনারদের তুলনামূলকভাবে কমপ্যাক্ট তাপ স্থানান্তর পৃষ্ঠের মধ্যে উচ্চ তাপ পুনরুদ্ধার অর্জন করতে সক্ষম করে.

মূল বৈশিষ্ট্য

• বেস টিউব উপাদানঃASTM A269 TP321 স্টেইনলেস স্টীল
• ফিনের ধরনঃউচ্চ ফ্রিকোয়েন্সির ঝালাইয়ের ফিন
• প্রয়োগঃঅপচয় তাপ পুনরুদ্ধার
• উত্তাপ স্থানান্তর পৃষ্ঠ উন্নত
• উচ্চ তাপমাত্রায় অক্সিডেশন প্রতিরোধের ভাল
• টাইটানিয়াম স্থিতিশীল অস্টেনাইটিক স্টেইনলেস স্টীল
• শক্ত ফিন-টু-টিউব সংযুক্তি
• তাপীয় সাইক্লিং এবং শিল্প পরিষেবা জন্য উপযুক্ত
• কাস্টম টিউব, ফিন, দৈর্ঘ্য এবং কনফিগারেশন উপলব্ধ
• উপযুক্তসিম গ্যাস, জ্বলন গ্যাস এবং প্রক্রিয়া গ্যাসের তাপ পুনরুদ্ধার

সাধারণ অ্যাপ্লিকেশন

এএসটিএম এ২৬৯ টিপি৩২১ এইচএফডব্লিউ ফিনড টিউব বিশেষ করে নিম্নলিখিত কাজে উপযুক্তঃ

1. বর্জ্য তাপ পুনরুদ্ধার বয়লার

টিউবগুলি তাপ পুনরুদ্ধারের বিভাগগুলিতে অন্তর্ভুক্ত করা যেতে পারে যেখানে গরম নিষ্কাশন গ্যাসগুলি তাদের অবশিষ্ট শক্তিকে জল বা অন্য প্রক্রিয়া তরলে স্থানান্তর করে।

সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছেঃ

• বর্জ্য তাপীয় বয়লার
• অপচয় তাপ পুনরুদ্ধার ইউনিট
• শিল্প নিষ্কাশন তাপ পুনরুদ্ধার
• প্রক্রিয়া গ্যাসের তাপ পুনরুদ্ধার
• তাপ পুনরুদ্ধারের জন্য বাষ্প উৎপাদন সরঞ্জাম

2. শোধনাগার এবং পেট্রোকেমিক্যাল প্ল্যান্ট

শোধনাগার এবং পেট্রোকেমিক্যাল ইনস্টলেশনগুলি উচ্চ তাপমাত্রার নিষ্কাশন গ্যাস এবং প্রক্রিয়া গ্যাসগুলির উল্লেখযোগ্য পরিমাণ উত্পাদন করে।TP321 এই অন্যথায় নষ্ট তাপ শক্তি পুনরুদ্ধার করতে HFW ফিনড টিউব ব্যবহার করা যেতে পারে.

সম্ভাব্য অ্যাপ্লিকেশনগুলির মধ্যে রয়েছেঃ

• প্রসেস হিটার কনভেকশন বিভাগ
• শোধনাগারের চুল্লি থেকে তাপ পুনরুদ্ধার
• পেট্রোকেমিক্যাল প্রসেস হিটার
• হাইড্রোকার্বন প্রক্রিয়াকরণ ইউনিট
• উচ্চ তাপমাত্রার গ্যাস তাপ এক্সচেঞ্জার

3শিল্প চুল্লি তাপ পুনরুদ্ধার

শিল্প চুল্লিগুলি উল্লেখযোগ্য পুনরুদ্ধারযোগ্য শক্তি ধারণকারী গরম গ্যাসগুলি ছাড়ে। ফিনিড টিউব তাপ এক্সচেঞ্জারগুলি এই শক্তিটি ধরে রাখতে পারেঃ

• বয়লার-ফিডিং ওয়াটার প্রিহিটিং
• জ্বলন বায়ু প্রাক গরম
• প্রক্রিয়া জল গরম করা
• বাষ্প উত্পাদন
• প্রক্রিয়া তরল প্রাক গরম

4. উচ্চ তাপমাত্রার গ্যাস তাপ এক্সচেঞ্জার

টিপি 321 স্টেইনলেস স্টিল এবং এইচএফডাব্লু ফিন নির্মাণের সমন্বয় এই পণ্যটিকে গরম গ্যাসের সংস্পর্শে থাকা তাপ এক্সচেঞ্জারগুলির জন্য উপযুক্ত করে তোলে যেখানে গ্যাসের পাশের একটি বড় তাপ স্থানান্তর পৃষ্ঠের প্রয়োজন হয়।

সাধারণ আকারের পরিসীমা

তাপ স্থানান্তর হিসাব, গ্যাসের গতি, অপারেটিং তাপমাত্রা, চাপ, ধূসর অবস্থা এবং সরঞ্জাম নকশা অনুযায়ী সঠিক মাত্রা নির্বাচন করা উচিত।

সাধারণ উত্পাদন পরিসীমা অন্তর্ভুক্ত করতে পারেঃ

এগুলো হচ্ছেস্থির ASTM A269 প্রয়োজনীয়তার পরিবর্তে সাধারণ ইঞ্জিনিয়ারিং পরিসীমাকাস্টমাইজড মাত্রা গ্রাহকের অঙ্কন, তাপ স্থানান্তর গণনা বা সরঞ্জাম স্পেসিফিকেশন অনুযায়ী উত্পাদিত হতে পারে।

বিশেষ করে উচ্চ তাপমাত্রা সেবা জন্য, ফিন উপাদান অপারেটিং তাপমাত্রা উপর ভিত্তি করে টিউব উপাদান সঙ্গে একসঙ্গে নির্বাচন করা উচিত,ক্ষয় পরিবেশ এবং তাপীয় সম্প্রসারণের প্রয়োজনীয়তা.

এএসটিএম এ২৬৯ টিপি৩২১ রাসায়নিক গঠন

নিম্নলিখিতগুলি সাধারণভাবে নির্দিষ্ট রাসায়নিক রচনা সীমাবদ্ধতার প্রতিনিধিত্ব করেTP321 স্টেইনলেস স্টীল টিউবএএসটিএম এ২৬৯ এর অধীনে। স্ট্যান্ডার্ডের প্রযোজ্য সংস্করণ এবং ক্রেতার স্পেসিফিকেশন প্রতিটি আদেশের জন্য নিশ্চিত করা উচিত।

গুরুত্বপূর্ণঃউপরের মানগুলিকে সাধারণত ASTM A269 TP321 রচনা পরিসীমা হিসাবে বিবেচনা করা উচিত। নিয়ন্ত্রক উপাদান শংসাপত্র এবং বর্তমান ASTM সংস্করণ সর্বদা অগ্রাধিকার দেওয়া উচিত।

যান্ত্রিক বৈশিষ্ট্য

সাধারণ সর্বনিম্ন যান্ত্রিক প্রয়োজনীয়তাএএসটিএম A269 TP321এর মধ্যে রয়েছেঃ

প্রকৃত যান্ত্রিক বৈশিষ্ট্যগুলি টিউব উত্পাদন অবস্থা, তাপ চিকিত্সা, মাত্রা এবং প্রযোজ্য ক্রয়ের বিশেষ উল্লেখ অনুযায়ী পরিবর্তিত হতে পারে।

ফিনড টিউব অ্যাপ্লিকেশনের জন্য, যান্ত্রিক কর্মক্ষমতাটিউব নিজেই ফিন-টু-টিউব বন্ড পারফরম্যান্সের সাথে বিভ্রান্ত করা উচিত নয়এর জন্য পৃথক উত্পাদন এবং পরিদর্শন নিয়ন্ত্রণের প্রয়োজন।

উচ্চ-ফ্রিকোয়েন্সি ওয়েল্ডিং প্রক্রিয়া

ফিন একটি নিয়ন্ত্রিত ব্যবহার করে টিউব অবিচ্ছিন্নভাবে সংযুক্ত করা হয়উচ্চ ফ্রিকোয়েন্সি ওয়েল্ডিং প্রক্রিয়া.

উত্পাদনের সময়, উচ্চ ফ্রিকোয়েন্সির বৈদ্যুতিক শক্তি ফিন-টু-টিউব ইন্টারফেসে স্থানীয় তাপ উৎপন্ন করে। নিয়ন্ত্রিত চাপ ফিন এবং টিউবকে ঘনিষ্ঠ যোগাযোগে নিয়ে আসে,একটি ধারাবাহিকভাবে ঝালাই সংযুক্তি উত্পাদন.

এই প্রক্রিয়াটি বেশ কয়েকটি সুবিধা প্রদান করেঃ

• ক্রমাগত ফিন সংযুক্তি
• উচ্চ উৎপাদন ধারাবাহিকতা
• ভাল তাপ যোগাযোগ
• নিম্ন তাপীয় যোগাযোগ প্রতিরোধের
• কম্পন প্রতিরোধের ক্ষমতা
• তাপীয় সম্প্রসারণ এবং সংকোচনের জন্য ভাল প্রতিরোধের
• দীর্ঘ দৈর্ঘ্যের ফিনড টিউবগুলির জন্য উপযুক্ত
• সামঞ্জস্যপূর্ণ ফিন জ্যামিতি

পাইপ উপাদান, ফিন উপাদান, ফিন বেধ, ফিন উচ্চতা এবং উত্পাদন গতি অনুযায়ী ঢালাই পরামিতি নিয়ন্ত্রণ করা হয়।

পরিদর্শন ও পরীক্ষা

গুণমান নিয়ন্ত্রণ উভয়ASTM A269 TP321 বেস টিউবএবংসমাপ্ত ফিনিং টিউব.

1রাসায়নিক রচনা বিশ্লেষণ

স্টেইনলেস স্টীল গ্রেড যাচাই করতে এবং প্রয়োজনীয় খাদ উপাদানগুলি নিশ্চিত করতে পিএমআই বা পরীক্ষাগার রাসায়নিক বিশ্লেষণ করা যেতে পারে।

2টেনসিল টেস্টিং

প্রতিনিধিত্বমূলক টিউবগুলি প্রযোজ্য মান অনুযায়ী প্রসার্য শক্তি, ফলন শক্তি এবং প্রসারিততার জন্য পরীক্ষা করা হয়।

3কঠোরতা পরীক্ষা

ক্রয় স্পেসিফিকেশন বা গুণমান নিয়ন্ত্রণ পরিকল্পনার প্রয়োজন অনুযায়ী কঠোরতা পরীক্ষা করা যেতে পারে।

4হাইড্রোস্ট্যাটিক বা নন-ডিস্ট্রাক্টিভ টেস্টিং

টিউবটি ASTM A269 এবং ক্রয়ের স্পেসিফিকেশনে প্রয়োজনীয় প্রযোজ্য হাইড্রোস্ট্যাটিক টেস্ট বা নন-ধ্বংসাত্মক বৈদ্যুতিক পরীক্ষার সাপেক্ষে হতে পারে।

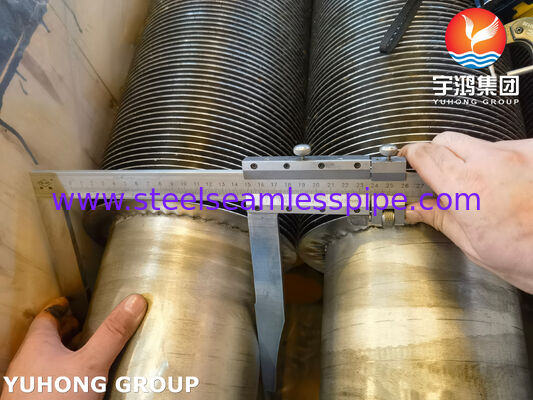

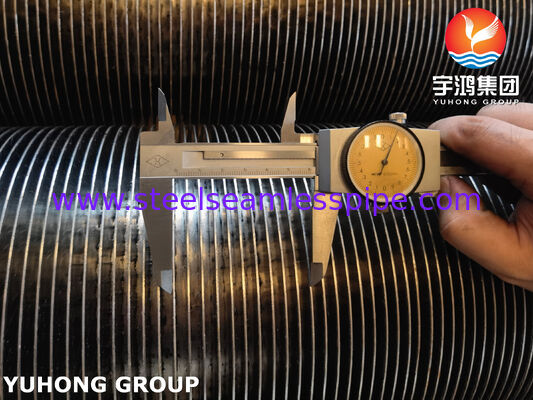

5. মাত্রিক পরিদর্শন

সাধারণ মাত্রা পরিদর্শনের মধ্যে রয়েছেঃ

• টিউব বাইরের ব্যাসার্ধ
• দেয়ালের বেধ
• টিউব দৈর্ঘ্য
• ফিন উচ্চতা
• ফিনের বেধ
• ফিন পিচ
• ফিন কনসেন্ট্রিসিটি
• ফিনের সরলতা

6. ভিজ্যুয়াল ইন্সপেকশন

সমাপ্ত ফিনিং টিউবটি নিরীক্ষণ করা হয়ঃ

• পৃষ্ঠের ত্রুটি
• ফাটল
• অত্যধিক অক্সিডেশন
• অনিয়মিত ফিন জ্যামিতি
• সোল্ডার ডিসকন্টিনিউটি
• ক্ষতিগ্রস্ত পালক
• টিউব বিকৃতি

7. ফিন-টু-টিউব বন্ড পরিদর্শন

কারণ একটি HFW ফিনড টিউবের তাপীয় পারফরম্যান্স ফিন-টু-টিউব সংযোগের উপর নির্ভর করে,সিলাইড অঞ্চলটি প্রস্তুতকারকের গুণমান নিয়ন্ত্রণ পদ্ধতি এবং ক্রেতাদের প্রয়োজনীয়তা অনুসারে পরিদর্শন করা উচিত.

প্রয়োগের উপর নির্ভর করে, ধ্বংসাত্মক বন্ড পরীক্ষা, ধাতুবিদ্যা পরীক্ষা বা অন্যান্য অনুমোদিত পরিদর্শন পদ্ধতি নির্দিষ্ট করা যেতে পারে।

8উপাদান সার্টিফিকেশন

এউপাদান পরীক্ষার শংসাপত্র (এমটিসি)টিউব উপাদান, রাসায়নিক গঠন এবং যান্ত্রিক বৈশিষ্ট্য নথিভুক্ত করার জন্য সরবরাহ করা যেতে পারে। ক্রেতার দ্বারা নির্দিষ্ট করা হলে EN 10204 3.1 শংসাপত্রও সরবরাহ করা যেতে পারে।

বর্জ্য তাপ পুনরুদ্ধারের সুবিধা

এইচএফডব্লিউ এর প্রধান সুবিধা হ'ল ফিনিং কনফিগারেশনের উল্লেখযোগ্য বৃদ্ধিগ্যাস-পার্শ্ব তাপ স্থানান্তর পৃষ্ঠের আয়তন.

খালি টিউবগুলির তুলনায়, ফিনিং টিউবগুলিঃ

• তাপ স্থানান্তর ক্ষমতা বৃদ্ধি
• প্রয়োজনীয় তাপ এক্সচেঞ্জারের পৃষ্ঠের পদচিহ্ন হ্রাস করুন
• কম মূল্যের অপচয়িত তাপ পুনরুদ্ধারের উন্নতি
• আরও কমপ্যাক্ট তাপ পুনরুদ্ধার সরঞ্জাম সমর্থন করুন
• সরঞ্জামের তাপীয় দক্ষতা উন্নত করুন
• ডিজাইনের উপর নির্ভর করে একটি নির্দিষ্ট দায়িত্বের জন্য প্রয়োজনীয় টিউবগুলির সংখ্যা হ্রাস করুন

TP321 এছাড়াও একটি আকর্ষণীয় উপাদান বিকল্প প্রদান করে যখন তাপ পুনরুদ্ধার সিস্টেম উচ্চ তাপমাত্রায় কাজ করে এবং টাইটানিয়াম স্থিতিশীল সঙ্গে একটি austenitic স্টেইনলেস স্টীল প্রয়োজন।

উৎপাদন ও কাস্টমাইজেশন

আমরা উৎপাদন করতে পারিএএসটিএম এ২৬৯ টিপি৩২১ এইচএফডব্লিউ ফিনড টিউবগ্রাহকের চাহিদা অনুযায়ী, কাস্টমাইজড সহঃ

• টিউব বাইরের ব্যাসার্ধ
• টিউব প্রাচীর বেধ
• ফিন উচ্চতা
• ফিনের বেধ
• ফিন পিচ
• ফিনের উপাদান
• ফিন কনফিগারেশন
• টিউব দৈর্ঘ্য
• নলবিহীন টিউব শেষ
• পৃষ্ঠতল সমাপ্তি
• প্যাকেজিং ব্যবস্থা

একটি নতুন অপচয় তাপ পুনরুদ্ধার প্রকল্পের জন্য, গ্রাহকরাতাপমাত্রা, ইনপুট/আউটপুট তাপমাত্রা, গ্যাসের গঠন, প্রবাহের হার, অপারেটিং চাপ, টিউব-সাইড মিডিয়া এবং উপলব্ধ ইনস্টলেশন স্পেসযাতে ফিনড টিউব কনফিগারেশনটি সরঞ্জামের ডিজাইনের সাথে মেলে।
