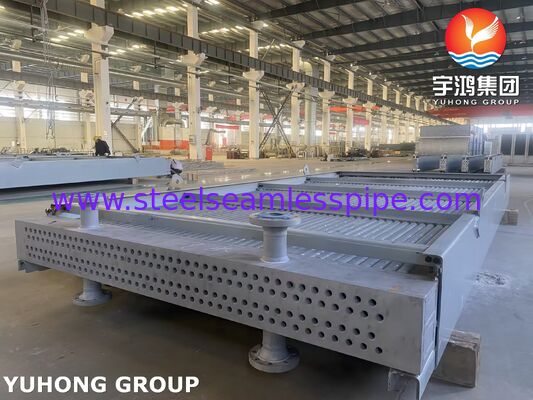

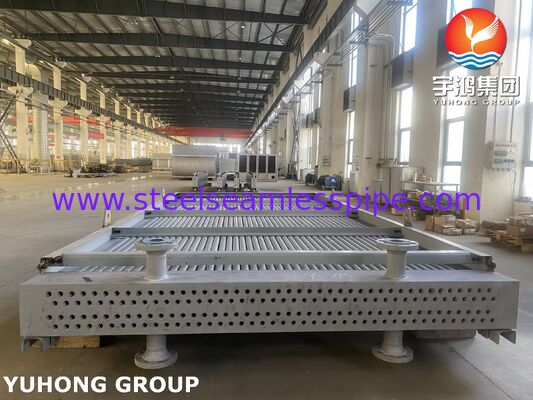

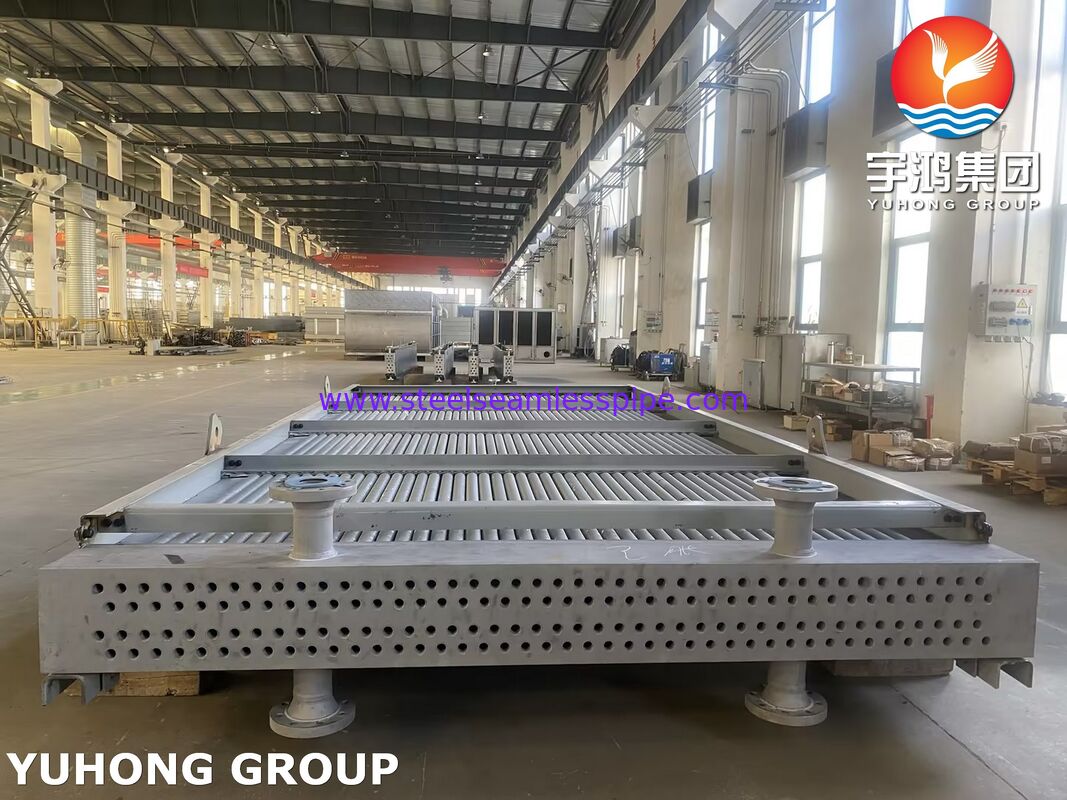

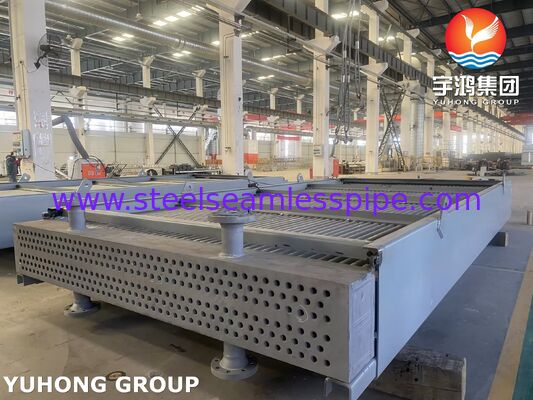

এপিআই ৬৬১ ইন্ডাক্টেড প্রজেক্ট এএসটিএম এ২১৪ টিউব অ্যালুমিনিয়াম ফিন এয়ার কুলার

এপিআই ৬৬১ ইন্ডাক্টেড ড্রাফ্ট এএসটিএম এ২১৪ টিউব অ্যালুমিনিয়াম ফিন এয়ার কুলারতেল ও গ্যাসের জন্য

শোধনাগার

কঠোরভাবে ডিজাইন করা হয়েছেএপিআই ৬৬১এবংএএসএমই বিভাগ VIII, ডিভ. ১মান, এই ভারী দায়িত্বএয়ার কুলারবিশেষভাবে 390 টারবাইন (ট্যাগঃ 390EA04) এর তৈলাক্তকরণ তেল শীতল সার্কিটের জন্য একটি অভিন্ন, সম্পূর্ণরূপে বিনিময়যোগ্য প্রতিস্থাপন হিসাবে ডিজাইন করা হয়েছে।ইন্ডাক্ট ড্রাফ্ট এয়ার কুলারকনফিগারেশন, এই শিল্পএয়ার কুলার15 বার এবং 100 °C তাপমাত্রায় ডিজাইন চাপে তৈলাক্তকরণ তরলগুলির নির্ভরযোগ্য তাপীয় শীতলতা পরিচালনা করে, সর্বোত্তম নিশ্চিত করেএয়ার কুলারতেল পরিশোধনাগার এবং পেট্রোকেমিক্যাল ট্রিটমেন্ট ইনস্টিটিউটগুলির অপারেশনাল নিরাপত্তা।

• এয়ার কুলার টিউব ব্যান্ডেল কোরঃ
  • এয়ার কুলার টিউবঃ180 টুকরা Φ38.1 মিমি (1-1/2 ")এএসটিএম এ২১৪সুনির্দিষ্ট প্রতিরোধের জন্য ঝালাই কার্বন ইস্পাতএয়ার কুলারটিউব।উচ্চ চাপ বহনকারী অখণ্ডতা নিশ্চিত করার জন্য সুনির্দিষ্ট তাপ এক্সচেঞ্জার টিউব ব্যবহার করে কঠোরভাবে ইঞ্জিনিয়ারিং, বাণিজ্যিক শিল্প পাইপিং এড়ানো।
  • এয়ার কুলার অ্যালুমিনিয়াম ফিনঃপ্রতি মিটারে 433 পাতা 0.016 "বেধ সঙ্গে, ব্যাপক প্রদানএয়ার কুলারতাপ অপচয় এলাকা।
• এয়ার কুলার হেডার ও ম্যানিফোল্ড অ্যাসেম্বলিঃ
  • এয়ার কুলার টিউব শীটঃউচ্চ-শক্তিএএসটিএম এ৫১৬ গ্রেড ৬০কার্বন ইস্পাত প্লেটএয়ার কুলারনির্মাণ, যথার্থ যন্ত্রপাতি।
  • এয়ার কুলার ফ্ল্যাঞ্জ:৮ ইঞ্চি ১৫০ আরএফ ওয়েল্ড নেক ফ্ল্যাঞ্জএএসটিএম এ১০৫জন্যএয়ার কুলারইনপুট/আউটপুট প্রসেস পাইপ সংযোগ।
  • এয়ার কুলার প্লাগঃপ্রিমিয়ামএএসটিএম এ১০৫দীর্ঘস্থায়ী সঙ্গে কোপযুক্ত স্ক্রু প্লাগনরম লোহানির্ভরযোগ্য জন্য gasketsএয়ার কুলারপরিদর্শন প্রবেশ।

• যথার্থ যান্ত্রিক বায়ু কুলার টিউব সম্প্রসারণঃএএসটিএম এ২১৪ এর ১৮০ টি টিউব একটি নিয়ন্ত্রিত যান্ত্রিক সম্প্রসারণ প্রক্রিয়া (ম্যান্ড্রিনেজ) ASTM A516 Gr.60 টিউব শীটের ভিতরে একটি উচ্চ-শক্তি, ফুটো-প্রতিরোধীএয়ার কুলারজয়েন্টটি তীব্র তাপীয় চক্রের চাপের প্রতিরোধ করতে সক্ষম।
• রিক্সিড এয়ার কুলার ফিন বন্ডিংঃবিশেষায়িত ফিনিং প্রযুক্তি একটি শক্তভাবে বাঁধা আবরণ অর্জন করেঅ্যালুমিনিয়ামের পাতাইস্পাতের উপরএয়ার কুলারএই একটি সুনির্দিষ্ট 433 পালক / মিটার পিচ এ কাঠামোগত অনমনীয়তা বজায় রাখে, সর্বোত্তম সুরক্ষাএয়ার কুলারতাপীয় যোগাযোগের দক্ষতা এবং কঠোর মরুভূমি পরিবেশে অবনতি রোধ করা।
• উন্নত মাল্টি-পাস এয়ার কুলার জ্যামিতিঃএকটি সঙ্গে কনফিগার করা12-পাস অভ্যন্তরীণ পার্টিশন বিন্যাসতরল গতি সর্বাধিক করতে আকৃতির baffles ব্যবহার, উন্নতএয়ার কুলারতাপ স্থানান্তর সহগ এবং তেল স্থবিরতা প্রতিরোধ।
• যোগ্যতাসম্পন্ন এয়ার কুলার ওয়েল্ডিং অপারেশনঃহেডার নির্মাণ, পূর্ণ অনুপ্রবেশ nozzle joints, এবং এই জন্য পার্টিশন ঢালাইএয়ার কুলারএএসএমই-যোগ্য ওয়েল্ডারদের দ্বারা সম্পন্ন হয়, যা অনুমোদিত মানদণ্ডের সাথে কঠোরভাবে মেনে চলেডব্লিউপিএস এবং পিকিউআরপ্রোটোকল।

• এয়ার কুলারের জন্য ১০০% অ-ধ্বংসাত্মক পরীক্ষা (NDT):এর সাথে সঙ্গতিপূর্ণএয়ার কুলারপরিদর্শন পরিকল্পনা, সম্পূর্ণ রেডিওগ্রাফিক পরীক্ষা (ইউ.টি.), চাক্ষুষ পরীক্ষা (VT), এবং রঙ্গক প্রবেশের পরীক্ষা (পিটি) সমালোচনামূলক সময়ে কার্যকর হয়এয়ার কুলারচাপ ধরে রাখার সোল্ডার।
• বাধ্যতামূলক বায়ু শীতলকারী হাইড্রোস্ট্যাটিক পরীক্ষাঃপ্রতিটি একত্রিতএয়ার কুলারASME কোড (১.৩x থেকে ১.৫x ডিজাইন চাপ, পর্যন্ত) অনুযায়ী কর্মশালায় একটি কঠোর হাইড্রো-পরীক্ষা পাস করতে হবে22.94 বার / 326.33 PSIG) কাঠামোগতএয়ার কুলারসততা।
• এয়ার কুলার ডকুমেন্টেশন প্যাকঃডেলিভারি একটি সম্পূর্ণ অন্তর্ভুক্তএয়ার কুলারউপাদান পরীক্ষার রিপোর্ট সহ মানের ডকুমেন্টারি (এমটিআর / সার্টিফিকেট ডি ফেরেরি), সার্টিফাইড ডব্লিউপিএস/পিকিউআর, এনডিটি পরিদর্শন রেকর্ড এবং অনুমোদিত পরিদর্শন সংস্থার স্বাক্ষরিত হাইড্রো-পরীক্ষা শংসাপত্র।

• আলজেরিয়ার বাজার ও এয়ার কুলার কাস্টমস সম্মতিঃউত্তর আফ্রিকার প্রধান অপারেটরদের কঠোর ডকুমেন্টেশন প্রয়োজনীয়তা পূরণে সম্পূর্ণ অভিজ্ঞসোনাট্রাকজন্যএয়ার কুলারসমস্ত শিপিং ইনভয়েস, প্যাকিং তালিকা এবং সম্মতি শংসাপত্রগুলি সুচারুভাবে সমর্থন করার জন্য সংগঠিত হয়ফর্ম এমট্র্যাকিং, ব্যাংকিং এলসি শর্তাবলী এবংএয়ার কুলারকাস্টমস ক্লিয়ারেন্স
• বিশেষায়িত ভারী দায়িত্ব বায়ু কুলার প্যাকিংঃপ্রতিস্থাপনএয়ার কুলারউপাদানগুলি অভ্যন্তরীণ এবং বাহ্যিক ক্ষয় প্রতিরোধী সুরক্ষা দিয়ে চিকিত্সা করা হয় এবং সম্পূর্ণরূপে একত্রিত হয়ে বিতরণ করা হয়।এসওজি প্যাকেজিং স্ট্যান্ডার্ড, যে কোনএয়ার কুলারসমুদ্র পরিবহন এবং মরুভূমি ট্রাক ট্রানজিট যেমন Hassi Messaoud বা Bir Rebaa (BRN) যেমন দূরবর্তী ক্ষেত্রের মধ্যে ফিন বিকৃতি।
• কঠোর সময়সূচী মেনে চলাঃসরবরাহ এবং উত্পাদন অপ্টিমাইজ করা হয় নিরাপদ বিতরণ নিশ্চিত করার জন্যএয়ার কুলারচুক্তির সময়সীমার মধ্যে সাইটে৬ মাস.
