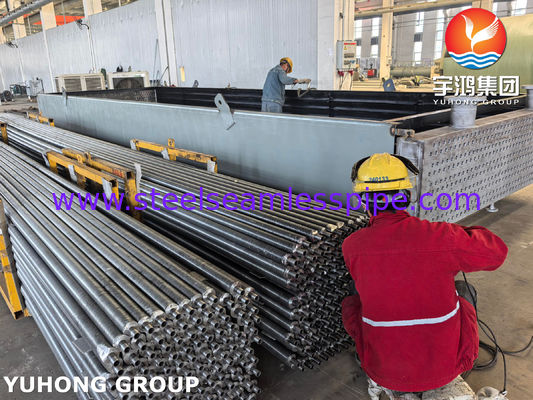

তেল, গ্যাস এবং রাসায়নিক শিল্পের জন্য কাস্টম ফিনড টিউব এয়ার কুলার

ফিনড টিউব সহ এয়ার কুলার হল এমন একটি ডিভাইস যা টিউবের বান্ডিলের উপর দিয়ে পরিবেষ্টিত বায়ু উড়িয়ে গরম তরল (তরল বা গ্যাস) ঠান্ডা করে। মূল উপাদানটি হল ফিনড টিউব, যা একটি বেস টিউব যার বাহ্যিক পৃষ্ঠের সাথে পাখনা যুক্ত থাকে। এই পাখনাগুলি তাপ স্থানান্তরের জন্য পৃষ্ঠের ক্ষেত্রফলকে নাটকীয়ভাবে বৃদ্ধি করে, যা খালি পাইপ ব্যবহারের চেয়ে শীতল প্রক্রিয়াটিকে অনেক বেশি দক্ষ করে তোলে।

মূল নীতি হল বোধগম্য তাপ স্থানান্তর: টিউবের ভিতরে থাকা গরম প্রক্রিয়ার তরল পাখনার উপর দিয়ে যাওয়া শীতল বাতাসে তাপ হারায়, যার ফলে তরলের তাপমাত্রা কমে যায়।

মূল উপাদান

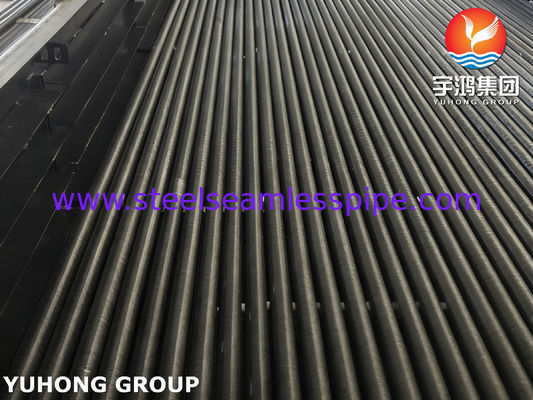

1. ফিনড টিউব (সিস্টেমের হৃদয়):

বেস টিউব: ভিতরের টিউব যা প্রক্রিয়া তরল (যেমন, জল, তেল, রাসায়নিক, বাষ্প) বহন করে।

পাখনা: বেস টিউবের বাইরের সাথে সংযুক্ত বর্ধিত পৃষ্ঠতল। তারা বায়ু তাপ স্থানান্তর জন্য প্রাথমিক ইন্টারফেস হয়.

সাধারণ ফিনের প্রকার:

"L" পাখনা: "L" আকৃতির বেস সহ টিউবের চারপাশে পাখনা উপাদানের একটি স্ট্রিপ। মাঝারি তাপমাত্রার জন্য সাধারণ।

"G" পাখনা: এল-ফুটেডের মতো কিন্তু শক্ত লক সহ, উচ্চ তাপমাত্রা এবং তাপ সাইক্লিংয়ের জন্য ভাল।

এমবেডেড পাখনা: পাখনাটি টিউবের মধ্যে তৈরি একটি খাঁজে ক্ষতবিক্ষত হয় এবং তারপর একটি খুব শক্তিশালী, অবিচ্ছেদ্য বন্ধনের জন্য টান-ক্ষত হয়। উচ্চ তাপমাত্রা এবং চাপ জন্য চমৎকার.

এক্সট্রুডেড ফিনস: একটি দ্বি-ধাতব টিউব থেকে অ্যালুমিনিয়াম বের করে (যেমন, স্টিলের কোরে একটি অ্যালুমিনিয়াম হাতা) দ্বারা একটি পাখনা তৈরি করা হয়। এটি একটি নিরবচ্ছিন্ন, অত্যন্ত দক্ষ বন্ড প্রদান করে এবং খুব শক্তিশালী।

2. ভক্ত এবং ড্রাইভার:

অক্ষীয় পাখা: বড়, প্রপেলার-সদৃশ পাখা যা টিউব বান্ডিল জুড়ে উচ্চ আয়তনের বাতাস চলাচল করে।

ফ্যান ড্রাইভার: নির্দিষ্ট তাপমাত্রা নিয়ন্ত্রণের জন্য সাধারণত বৈদ্যুতিক মোটর, কখনও কখনও পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ (ভিএফডি) সহ।

3. গঠন এবং প্লেনাম:

একটি বলিষ্ঠ ইস্পাত ফ্রেম যা টিউব বান্ডিল এবং ফ্যান সমাবেশকে সমর্থন করে।

প্লেনাম হল একটি ঘেরা চেম্বার যা নিশ্চিত করে যে টিউব বান্ডিলের মধ্য দিয়ে বাতাস সমানভাবে পরিচালিত হয় এবং পাশের চারপাশে চলে না যায়।

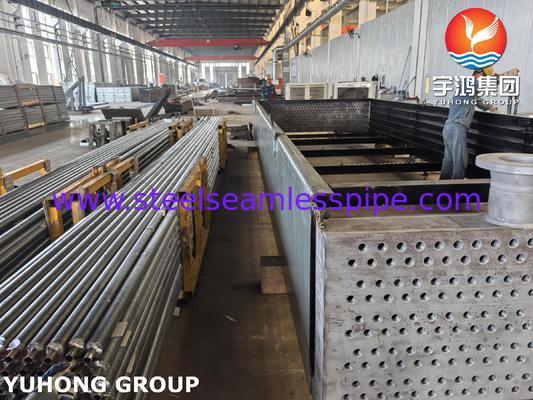

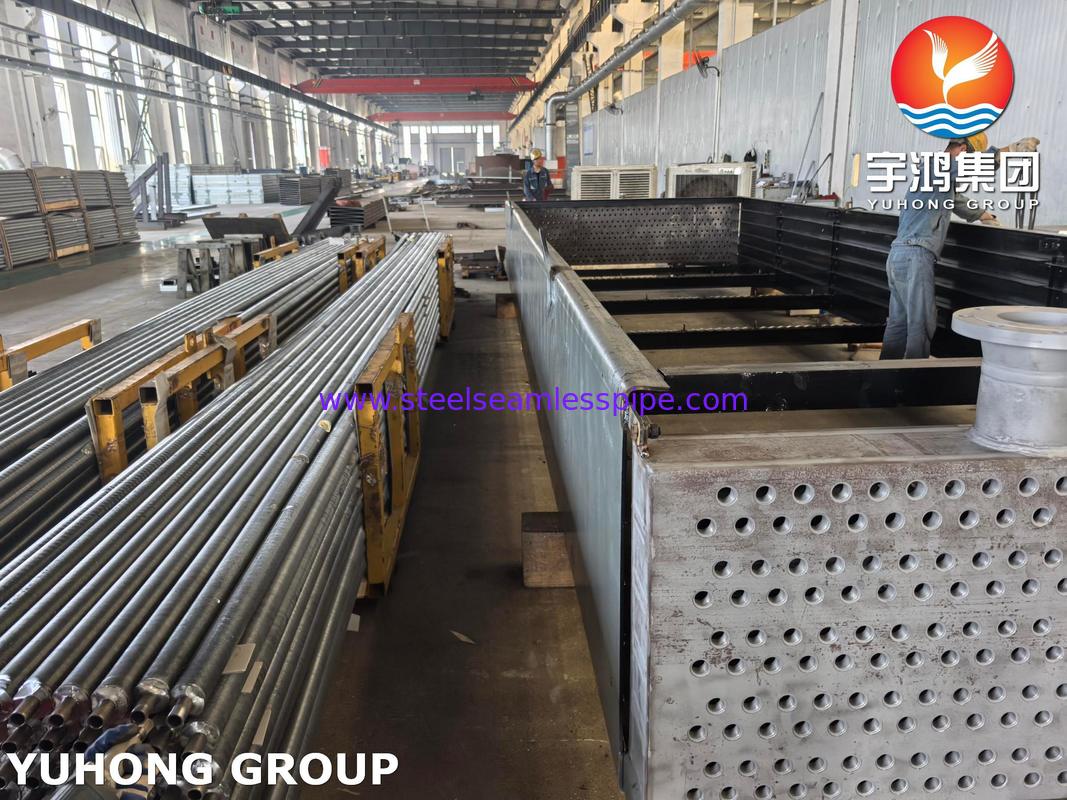

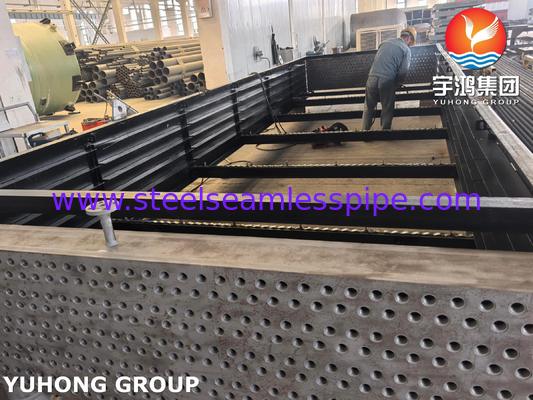

4. হেডার:

টিউব বান্ডেলের প্রতিটি প্রান্তে বাক্স বা পাইপ যেখানে প্রক্রিয়া তরল পৃথক টিউবে (ইনলেট হেডার) বিতরণ করা হয় এবং ঠান্ডা হওয়ার পরে সংগ্রহ করা হয় (আউটলেট হেডার)।

প্রক্রিয়া

1. গরম তরল ইন: গরম প্রক্রিয়া তরল ইনলেট হেডারে প্রবেশ করে।

2. বিতরণ: শিরোনামটি একাধিক ফিনড টিউবগুলিতে সমানভাবে তরল বিতরণ করে।

3. তাপ স্থানান্তর: টিউবগুলির মধ্য দিয়ে তরল প্রবাহিত হওয়ার সাথে সাথে এর তাপ টিউব প্রাচীরের মাধ্যমে এবং পাখনার মধ্যে সঞ্চালিত হয়।

4. বায়ু প্রবাহ: অক্ষীয় পাখা (গুলি) পাখনাযুক্ত টিউবগুলির বাইরের দিকে পরিবেষ্টিত বায়ুর একটি বড় প্রবাহকে জোর করে। এই বায়ু পাখনা এবং টিউবের পৃষ্ঠ থেকে তাপ গ্রহণ করে।

5. কুল্ড ফ্লুইড আউট: এখন-ঠান্ডা তরল আউটলেট হেডারে সংগ্রহ করা হয় এবং প্রক্রিয়া সিস্টেমে ফেরত পাঠানো হয়।

6. গরম বায়ু আউট: উত্তপ্ত বায়ু বায়ুমণ্ডলে নির্গত হয়।

এই সম্পূর্ণ প্রক্রিয়াটি প্রক্রিয়া তরলের জন্য একটি বন্ধ সার্কিট, যার অর্থ এটি শীতল বাতাসের সংস্পর্শে আসে না, দূষণ এবং ক্ষতি প্রতিরোধ করে।

এয়ার কুলারের প্রকারভেদ

ফোর্সড ড্রাফ্ট: ফ্যানটি ইনলেট সাইডে অবস্থিত, টিউব বান্ডিলের মধ্য দিয়ে বাতাস ঠেলে দেয়। রক্ষণাবেক্ষণের জন্য টিউব বান্ডিল অ্যাক্সেস করা সহজ, তবে ফ্যানটি ঠান্ডা, পরিবেষ্টিত বাতাসের সংস্পর্শে আসে।

প্ররোচিত খসড়া: ফ্যানটি আউটলেটের পাশে অবস্থিত, টিউব বান্ডিলের মাধ্যমে গরম বাতাস টানছে। এটি আরও বেশি বায়ু বিতরণ সরবরাহ করে এবং ফ্যানকে আবহাওয়া থেকে রক্ষা করে, তবে ফ্যানের মোটরটি একটি গরম পরিবেশে কাজ করে।

সাধারণ অ্যাপ্লিকেশন

যেখানে পানির অভাব, ব্যয়বহুল, বা যেখানে প্রক্রিয়াজাত তরল বিশুদ্ধতা গুরুত্বপূর্ণ সেসব শিল্পে এয়ার কুলার সর্বব্যাপী।

1. শোধনাগার এবং পেট্রোকেমিক্যাল প্ল্যান্ট: হাইড্রোকার্বন স্ট্রিম শীতল, পাতন কলামের জন্য ওভারহেড কনডেনসার, চুল্লির বর্জ্য শীতল করা।

2. পাওয়ার প্ল্যান্ট: টারবাইন লুব তেল ঠান্ডা করা, ক্লোজড-লুপ কুলিং ওয়াটার সিস্টেম।

3. কম্প্রেসার স্টেশন: সংকুচিত বায়ু বা গ্যাসের জন্য আফটারকুলার এবং ইন্টারকুলার।

4. HVAC এবং রেফ্রিজারেশন: কনডেন্সার হিসাবে (ফ্রিজ থেকে বাতাসে তাপ প্রত্যাখ্যান করা)।

5. শিল্প প্রক্রিয়া: কুলিং জলবাহী তেল, quenching, এবং উত্পাদন প্রক্রিয়া শীতল.

সুবিধা বনাম অন্যান্য কুলার (যেমন কুলিং টাওয়ার)
