পণ্যের বর্ণনা
এই ASME ইউ স্ট্যাম্প সার্টিফাইড API 661 প্লাগ টাইপ বায়ু শীতল তাপ এক্সচেঞ্জার উচ্চ চাপ তেল পরিশোধনাগার প্রক্রিয়ার জন্য ডিজাইন করা হয়। কার্বন ইস্পাত বা স্টেইনলেস স্টীল fined টিউব বৈশিষ্ট্য,প্লাগ হেডারের কনফিগারেশন 15-30 এমপিএ পর্যন্ত চাপের অধীনে পরম সিলিং অখণ্ডতা নিশ্চিত করে. ভারী ফাউলিং হাইড্রোপ্রসেসিং, পরিশোধক ভগ্নাংশ এবং চরম তাপীয় অবস্থার জন্য ডিজাইন করা, এই কম রক্ষণাবেক্ষণ বায়ু শীতল সর্বোত্তম তাপ অপসারণ এবং সম্পূর্ণ জল সংরক্ষণ প্রদান করে।

প্রোডাক্ট স্পেসিফিকেশন

পরিচিতি

বেস স্ট্যান্ডার্ডঃ এপিআই ৬৬১ (এয়ার-কুলড হিট এক্সচেঞ্জারস ফর জেনারেল রিফাইনারি সার্ভিস) এবং এএসএমই সেকশন ৮৮ ডিভিশন ১ কোড অনুযায়ী তৈরি।

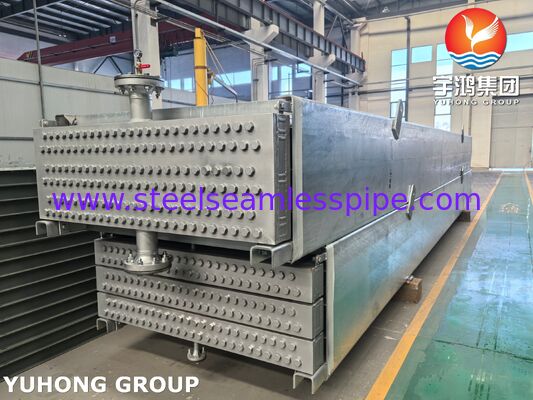

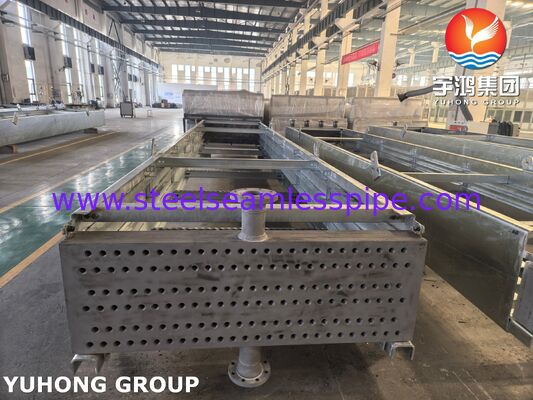

শিরোনাম জ্যামিতিঃ কঠিন forgings বা ভারী ঢালাই প্লেট থেকে নির্মিত। গহ্বরযুক্ত প্লাগ গহ্বরগুলি শিরোনাম শীটটিতে সরাসরি প্রতিটি টিউব প্রান্তের বিপরীতে মেশিন করা হয়।

সিলিং প্রক্রিয়াঃ স্বতন্ত্র টিউব অ্যাক্সেস এবং চাপ সিলিং উচ্চ-নির্ভুলতা গ্রিড প্লাগগুলি ধাতব গ্যাসকেটগুলির সাথে মিলিত করে অর্জন করা হয়।

সম্মতিঃ ASME "U" স্ট্যাম্পের সাথে সম্পূর্ণরূপে প্রত্যয়িত এবং ন্যাশনাল বোর্ডে (NB) নিবন্ধিত, বিশেষভাবে উচ্চ চাপ, বিপজ্জনক শোধনাগারের পরিবেশের জন্য ডিজাইন করা হয়েছে।

মূল সুবিধা

উচ্চ-চাপ সিলিং অখণ্ডতাঃ চরম তাপ চক্রের অধীনে ফ্ল্যাঞ্জ warping বা gasket ফুটো ঝুঁকি নির্মূল।সলিড প্লাগ হেডার কনফিগারেশন সহজে 15 এমপিএ থেকে 30 এমপিএ থেকে কঠোর হাইড্রোস্ট্যাটিক পরীক্ষার প্রতিরোধ করে.

একক টিউব রক্ষণাবেক্ষণঃ পৃথক পরিদর্শন, যান্ত্রিক পরিষ্কার, বা টিউব প্লাগিং সক্ষম। অপারেটররা পৃথক প্লাগ অপসারণ করে নির্দিষ্ট টিউব সার্ভিস করতে পারেন,পুরো হেডারটি ভেঙে ফেলার প্রয়োজন এড়ানো.

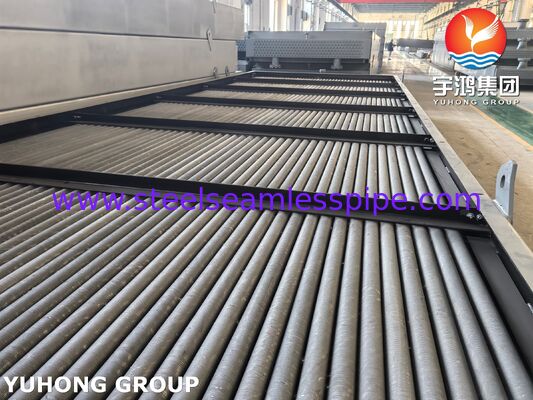

যথার্থ উত্পাদনঃ * উপকরণ (এমওসি): বেস টিউবগুলি SA106B কার্বন ইস্পাত বা SA213-TP316L স্টেইনলেস স্টিল ব্যবহার করে, যান্ত্রিকভাবে হেলিকাল অ্যালুমিনিয়াম উচ্চ-ফিনের সাথে আবদ্ধ।

রোবোটিক জয়েন্সিংঃ উন্নত ইউহং স্বয়ংক্রিয়ভাবে ঝালাই রোবটগুলি শূন্য ফুটোযুক্ত জয়েন্টগুলি নিশ্চিত করার জন্য সম্মিলিত শক্তি-বর্ধন এবং সিল-জয়েন্সিং সম্পাদন করে।

স্ট্রেস ত্রাণঃ অবশিষ্ট স্ট্রেসগুলি দূর করতে এবং স্ট্রেস জারা ক্র্যাকিং (এসসিসি) প্রতিরোধের জন্য সম্পূর্ণভাবে ঝালাই করা হেডারে বাধ্যতামূলক পোস্ট ওয়েল্ড তাপ চিকিত্সা (পিডব্লিউএইচটি) সম্পাদন করা হয়।

সাধারণ অ্যাপ্লিকেশন

উচ্চ-চাপ শোধনাগার প্রক্রিয়াঃ হাইড্রোডেসুলফারাইজেশন (এইচডিএস), হাইড্রোক্রেকিং এবং ক্যাটালাইটিক রিফর্মিং চুল্লি থেকে প্রবাহিত জলকে শীতল করার জন্য আদর্শ।

বিপজ্জনক তরল ঘনীভূতকরণঃ অপরিশোধিত দ্রবীভূতকরণ ইউনিট (সিডিইউ) এভারেড গ্যাস ঘনীভূতকরণে ব্যবহৃত হয় যেখানে বিপজ্জনক বায়ুমণ্ডলীয় ফুটোর জন্য শূন্য সহনশীলতা প্রয়োজন।

শুষ্ক অঞ্চলঃ ১০০% জল সংরক্ষণের প্রস্তাব দেয়, জল-শীতল সিস্টেমের সাথে যুক্ত স্কেলিং, রাসায়নিক জল চিকিত্সা ওভারহেড এবং বর্জ্য জলের নিষ্কাশন বাধ্যবাধকতা দূর করে।

তুলনাঃ প্লাগ টাইপ বনাম অপসারণযোগ্য কভার প্লেট টাইপ

চাপের সীমাঃ

-প্লাগ প্রকারঃ স্বতন্ত্রভাবে শক্ত, বোল্ট মুক্ত বাক্স কাঠামো নিরাপদে 10 এমপিএ (৩৫ এমপিএ পর্যন্ত) অতিক্রমকারী গুরুতর উচ্চ চাপ অ্যাপ্লিকেশন পরিচালনা করে।

- অপসারণযোগ্য কভার প্লেট প্রকারঃ বড় আয়তক্ষেত্রাকার কভার প্লেট এবং দীর্ঘ পরিধি bolting এর সম্ভাব্য বিচ্যুতি দ্বারা সীমাবদ্ধ।এটি সাধারণত 5 ̊7 এমপিএ এর নিচে নিম্ন থেকে মাঝারি চাপের প্রক্রিয়াগুলিতে সীমাবদ্ধ.

পরিষ্কার ও পরিদর্শন দক্ষতাঃ

-প্লাগ টাইপঃ টিউব পরিষ্কারের জন্য পৃথক প্লাগ অপসারণের প্রয়োজন। উচ্চ-অশুদ্ধ, ভারী অবশিষ্ট অপরিশোধিত প্রবাহের জন্য, সম্পূর্ণ টার্নআরাউন্ড পরিষ্কারের জন্য আরও বেশি সময় লাগে।

- অপসারণযোগ্য কভার প্লেট টাইপঃ পরিধি বোল্ট অপসারণ তাত্ক্ষণিকভাবে পুরো টিউব শীট উন্মুক্ত করে। এটি দ্রুত যান্ত্রিক ব্রাশিং এবং রাসায়নিক flushing অনুমতি দেয়,এটি কম চাপের জন্য অত্যন্ত কার্যকর করে তোলে, উচ্চ-প্রদূষণকারী অ্যাপ্লিকেশন।

রক্ষণাবেক্ষণ এবং যৌথ নির্ভরযোগ্যতাঃ

-প্লাগ প্রকারঃ স্থানীয়, ছোট ব্যাসের প্লাগ গ্যাসকেটের উপর নির্ভর করে। সংক্ষিপ্ত সিলিং পরিধি রক্ষণাবেক্ষণের ওভারহেডগুলিকে হ্রাস করে এবং হঠাৎ তাপীয় শকগুলির সময় উচ্চ অপারেশনাল ধারাবাহিকতা সরবরাহ করে।

- অপসারণযোগ্য কভার প্লেট প্রকারঃ একটি বড়, একক পরিধি গ্যাসকেট ব্যবহার করে। উচ্চ তাপমাত্রা পার্থক্য প্লেট জুড়ে অসম তাপ প্রসারণ কারণ,গ্যাসকেটের ব্যর্থতার ঝুঁকি বাড়ানো এবং ঘন ঘন টর্ক চেক করার প্রয়োজন.

ইউহং হোল্ডিং গ্রুপ কোং লিমিটেড।একটি শীর্ষস্থানীয় বিশ্বব্যাপী প্রস্তুতকারক যা উচ্চ-শেষ প্রক্রিয়া সরঞ্জামগুলিতে বিশেষজ্ঞ, যার মধ্যে রয়েছে ভারী শেল এবং টিউব তাপ এক্সচেঞ্জার, এয়ার কুলার, কনডেন্সার, বাষ্পীভবন এবং কাস্টম চাপ জাহাজ।মধ্যম থেকে উচ্চ-শেষ শিল্প খাতের জন্য কৌশলগতভাবে অবস্থিত, ইউহং তেল পরিশোধন, পেট্রোকেমিক্যাল, রাসায়নিক প্রক্রিয়াকরণ এবং বিদ্যুৎ উৎপাদনের শিল্প জুড়ে চরম অপারেটিং পরিবেশে ইঞ্জিনিয়ারিংয়ের জন্য শক্তিশালী তাপ এবং যান্ত্রিক সমাধান সরবরাহ করে।
