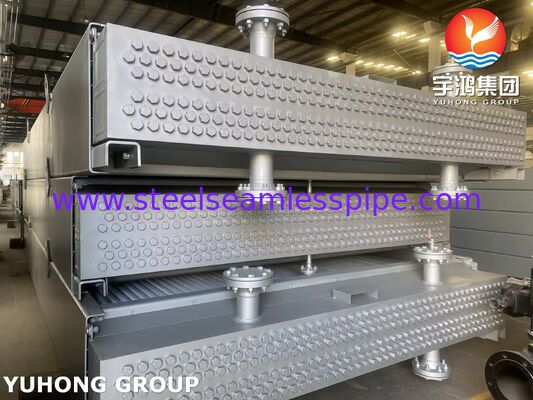

এপিআই ৬৬১ তেল শোধনাগারের জন্য এয়ার কুলার, এএসএমই বিভাগ ৮৮ বিভাগ ১

পণ্যের বিবরণ:

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	Yuhong
সাক্ষ্যদান:	ASME, API, AES, GOST, EAC
মডেল নম্বার:	এয়ার কুলার

প্রদান:

ন্যূনতম চাহিদার পরিমাণ:	1 সেট.
মূল্য:	1 - 1000000 USD
প্যাকেজিং বিবরণ:	প্যালেট
ডেলিভারি সময়:	45 - 150 দিন
পরিশোধের শর্ত:	টি/টি, এল/সি
যোগানের ক্ষমতা:	50 সেট। প্রতি মাসে

যোগাযোগ

সব পণ্য

স্টেইনলেস স্টীল বিজোড় পাইপ (336)

স্টেইনলেস স্টীল বিজোড় টিউব (326)

ডুপ্লেক্স স্টেইনলেস স্টীল পাইপ (134)

ডুপ্লেক্স স্টেইনলেস স্টীল টিউব (38)

ইগল টিউব (163)

ফিন টিউব (710)

তাপ এক্সচেঞ্জার (31)

তাপ এক্সচেঞ্জার টিউব (468)

তাপ এক্সচেঞ্জার টিউব বান্ডিল (50)

হিট এক্সচেঞ্জার টিউবশীট (125)

তাপ এক্সচেঞ্জার ব্যফেল (39)

বায়ু শীতল (13)

চাপ জাহাজ (4)

স্টেইনলেস স্টীল ঢালাই পাইপ (61)

স্টেইনলেস স্টিল ঝালাই টিউব (132)

নিকেল খাদ পাইপ (276)

নিকেল খাদ টিউব (104)

তামা খাদ টিউব (251)

খাদ ইস্পাত টিউব (212)

টাইটানিয়াম টিউব (21)

উজ্জ্বল আনলিল্ড টিউব (173)

বয়লার টিউব (153)

ইস্পাত ফিটিং (864)

ইস্পাত ফ্ল্যাঞ্জ (663)

অন্যান্য (407)

ক্যাপিংয়ের অংশ (9)

বিস্তারিত পণ্যের বর্ণনা

তেল শোধনাগারের জন্য API 661 এয়ার কুলার, ASME সেকশন VIII বিভাগ 1

Yuhong Group Co., Ltd. ASME U-Stamp দ্বারা প্রত্যয়িত হাইড্রোকার্বন প্রক্রিয়াকরণ সরঞ্জাম সরবরাহ করে। আমাদের পণ্য পোর্টফোলিও অন্তর্ভুক্ত:

এয়ার কুলার (অনুভূমিক / উল্লম্ব, জোরপূর্বক খসড়া / প্ররোচিত খসড়া)
শেল এবং টিউব হিট এক্সচেঞ্জার এবং কনডেনসার (TEMA, API 660)
প্রেসার ভেসেল (ASME সেকশন VIII ডিভিশন 1 এবং ডিভিশন 2 প্রতি)
কলাম এবং চুল্লি
টিউব বান্ডিল, ফিনড টিউব (জি-টাইপ / এল-টাইপ / এক্সট্রুডেড), হেডার বক্স, সাপোর্ট স্ট্রাকচার, ফ্যান অ্যাসেম্বলি

পণ্য বিবরণ

সংক্ষিপ্ত বিবরণ এবং আবেদন

এয়ার কুলার হল এক ধরনের হিট এক্সচেঞ্জার যা পরিবেষ্টিত বায়ু ব্যবহার করে গরম প্রক্রিয়ার প্রবাহকে শীতল করে, পানির প্রয়োজন হয় না।

সাধারণ অ্যাপ্লিকেশন (রিফাইনারি এবং পেট্রোকেমিক্যাল প্রসেস ইউনিট):

অপরিশোধিত পাতন ইউনিট (CDU) - পাতন, জ্বালানী তেলের অবশিষ্টাংশ এবং পার্শ্ব পাতন স্রোতের শীতলকরণ
হাইড্রোট্রিটিং ইউনিট (এইচডিএস, ভিজিও এইচডিটি) - H₂S এবং NH₄HS ধারণকারী চুল্লির বর্জ্যকে শীতল করা
হাইড্রোক্র্যাকিং ইউনিট - উচ্চ-চাপ-পরবর্তী রিঅ্যাক্টর প্রবাহের শীতলকরণ (টক পরিষেবা)
ফ্লুইড ক্যাটালিটিক ক্র্যাকিং (FCC) ইউনিট — গ্যাস এবং ভারী ভগ্নাংশের শীতলকরণ, এবং হালকা হাইড্রোকার্বনের ঘনীভবন
রিফর্মিং ইউনিট (সিসিআর, আধা-পুনরুজ্জীবন) — স্থিতিশীল সংস্কার এবং হাইড্রোজেন সমৃদ্ধ গ্যাসের শীতলকরণ
গ্যাস ভগ্নাংশ ইউনিট (GFU) - আংশিক ঘনীভবন সহ ইথেন, প্রোপেন এবং বিউটেনের শীতলকরণ
ভূগর্ভস্থ গ্যাস স্টোরেজ এবং প্রধান গ্যাস পাইপলাইনের জন্য কম্প্রেসার স্টেশন - সংকুচিত গ্যাসের শীতলকরণ (50 বার পর্যন্ত অপারেটিং চাপ)
লিকুইফাইড ন্যাচারাল গ্যাস (এলএনজি) প্ল্যান্টস — গভীর ডিহাইড্রেশনের আগে প্রাকৃতিক গ্যাসের প্রি-কুলিং

স্ট্যান্ডার্ড এবং কোড

নকশা এবং নির্মাণ:API স্ট্যান্ডার্ড 661, সপ্তম সংস্করণ (2013, জুন 2018 সংশোধিত, জুলাই 2024 এ পুনরায় নিশ্চিত করা হয়েছে)
চাপ নকশা:ASME বয়লার এবং প্রেসার ভেসেল কোড, সেকশন VIII, ডিভিশন 1 (টিউব বান্ডিল, হেডার কভার, ফ্ল্যাঞ্জ জয়েন্ট এবং হেডারের জন্য দেয়ালের বেধের হিসাব)
উপকরণ: এএসটিএম/এএসএমই
ঢালাই: AWS D1.1 / ASME Sec. IX
টক পরিষেবা: NACE MR0175 / ISO 15156 (SSCC/HIC) — হাইড্রোট্রিটিং এবং হাইড্রোক্র্যাকিং ইউনিটের জন্য বাধ্যতামূলক (রিঅ্যাক্টর এফ্লুয়েন্ট এয়ার কুলার)
চিহ্নিত করা: ইউরোপীয় বাজারের জন্য ASME U-স্ট্যাম্প এবং CE-PED
পরিদর্শন: EN 10204 3.1 / 3.2 সমস্ত লোড বহনকারী উপাদানগুলির জন্য ডকুমেন্টেশন

মূল উপাদান এবং উপকরণ

কম্পোনেন্ট	টাইপ / ডিজাইন সংস্করণ	ASTM / ASME মান অনুযায়ী উপকরণ
খালি টিউব	ASTM A179 / A106 Gr.B / A213 TP304/316/321 / ডুপ্লেক্স 2205 / Monel 400 / Inconel 625	ASME SA179 (কার্বন স্টিল), SA213 TP304/316L (স্টেইনলেস স্টিল), SA789 UNS S31803 (ডুপ্লেক্স স্টিল)
পাখনার ধরন	জি-টাইপ, এল-টাইপ, এলএল-টাইপ, কেএল-টাইপ, এক্সট্রুড	অ্যালুমিনিয়াম গ্রেড 1050/1060 (স্ট্যান্ডার্ড), স্টেইনলেস স্টীল 304/316L (অনুরোধের ভিত্তিতে)
হেডার	প্লাগ টাইপ, অপসারণযোগ্য কভার-প্লেট টাইপ, ম্যানিফোল্ড টাইপ	ASTM A516 Gr.60 / Gr.70 (নকল বা ঘূর্ণিত), ASTM A350 LF2 (নিম্ন তাপমাত্রা পরিষেবা)
অগ্রভাগ	Flanged, ঢালাই, বাট-ঝালাই	ASTM A105 (কার্বন স্টিল), ASTM A182 F304/316/321 (স্টেইনলেস স্টিল), ASME B16.5
সাপোর্ট স্ট্রাকচার	বিরোধী জারা আবরণ সঙ্গে প্রোফাইল ইস্পাত ঝালাই নির্মাণ	ASTM A36 / A572 Gr.50, galvanized বা epoxy primed
ভক্ত	অক্ষীয় পাখা, ব্যাস 1.5-10 মিটার, পরিবর্তনশীল ব্লেড পিচ	অ্যালুমিনিয়াম কম্পোজিট ব্লেড, কাস্ট অ্যালুমিনিয়াম হাব
ড্রাইভার	বৈদ্যুতিক মোটর / হাইড্রোলিক মোটর / বাষ্প টারবাইন	গ্রাহকের প্রয়োজনীয়তা অনুযায়ী উল্লম্ব বা অনুভূমিক প্রকার

পরীক্ষার প্রয়োজনীয়তা (এপিআই 661 এবং ASME অনুযায়ী)

টেস্ট আইটেম	স্ট্যান্ডার্ড / প্রয়োজনীয়তা	পরামিতি
হাইড্রোস্ট্যাটিক পরীক্ষা	ASME সেকেন্ড অষ্টম বিভাগ। 1, UG-99	চাপ: 1.3 × ডিজাইনের চাপ × (20° সেন্টিগ্রেডে চাপ / নকশা তাপমাত্রায় চাপ)। হোল্ডিং সময়: সর্বনিম্ন 30 মিনিট
ফুটো পরীক্ষা	API 661 (বায়ুসংক্রান্ত পরীক্ষা)	ডিজাইন চাপে বায়ু বা নাইট্রোজেন বা 1.1 গুণ অপারেটিং চাপ (সাবান সমাধান / হিলিয়াম লিক ডিটেক্টর)
হেডারের ওয়েল্ডের জন্য NDE	RT (রেডিওগ্রাফিক টেস্টিং) / UT (আল্ট্রাসনিক টেস্টিং) – ASME সেকশন VIII	টিউব শীট এবং টিউব-টু-টিউব শীট জয়েন্টগুলির জন্য: 100% MT/PT ASME সেকশন V অনুসারে
উপাদান পরীক্ষার রিপোর্ট (MTR)	EN 10204 3.1	টিউব, প্লেট এবং ফোরজিংসের জন্য তৃতীয় পক্ষের শংসাপত্র
অনুরাগী গ্রহণযোগ্যতা পরীক্ষা	API 661 (কম্পন এবং শব্দ শক্তি)	নয়েজ লেভেল এবং কম্পন প্রশস্ততা ডিজাইন রিপোর্ট মেনে চলতে হবে

প্রযুক্তিগত সুবিধা

জল খরচ নেই:পরিবেষ্টিত বাতাসের সাথে শীতল হওয়া বাষ্পীভবন এবং ব্লোডাউন থেকে জলের ক্ষতি দূর করে। জল চিকিত্সার জন্য কোন অপারেটিং খরচ. পরিবহণ জল ব্যবস্থার প্রয়োজন নেই বলে মূলধন ব্যয় হ্রাস করা হয়েছে।
জোরপূর্বক খসড়া ইউনিটের জন্য তাপীয় কর্মক্ষমতা:ফোর্সড ড্রাফ্ট ডিজাইন 350°C থেকে 400°C পর্যন্ত ইনলেট তাপমাত্রা সহ প্রসেস স্ট্রীমকে ঠান্ডা করতে সক্ষম করে৷ ইন্টিগ্রেটেড ডিফিউজারগুলি টিউব বান্ডিল জুড়ে চাপের ড্রপ 250-350 Pa এর বেশি রাখে না।
সিসমিক এবং উইন্ড লোড ডিজাইন:160 কিমি/ঘন্টা পর্যন্ত বাতাসের সর্বোচ্চ গতির জন্য রেট করা হয়েছে। MSK স্কেলে গ্রেড 9 এর ভূমিকম্পের তীব্রতা সহ্য করার জন্য সমর্থনগুলি ইঞ্জিনিয়ার করা হয়েছে।
H₂S-যুক্ত মিডিয়ার সাথে সামঞ্জস্যতা:যখন H₂S-এর আংশিক চাপ ≥ 0.05 psi হয় বা ভর ভগ্নাংশ 50 পিপিএম-এ পৌঁছায় তখন NACE MR0175 / ISO 15156 মেনে চলা উপকরণগুলি গ্রহণ করা হয়। ইস্পাত উপকরণের HIC পরীক্ষা বাধ্যতামূলক।
বিভিন্ন পরিবেষ্টিত তাপমাত্রার অধীনে তাপ স্থানান্তর কর্মক্ষমতা (-40°C থেকে +45°C):শীতকালীন অপারেশনের জন্য উষ্ণ বায়ু পুনঃসঞ্চালন বা বাষ্প গরম করা হয়। 38°C এ তাপ স্থানান্তর সহগ প্রায় 40–80 W/(m²·K)।

কাস্টম কনফিগারেশন

কনফিগারেশন:জোরপূর্বক খসড়া বা প্ররোচিত খসড়া; ক্রস-প্রবাহ বায়ু সহ অনুভূমিক টিউব
পাখনা:ঐচ্ছিক প্রকার (G/KL/extruded)। ফিন পিচ সামঞ্জস্যযোগ্য (প্রতি ইঞ্চিতে 5-8 ফিন)
হেডারের ধরন:ঘন ঘন যান্ত্রিক টিউব পরিষ্কারের জন্য প্লাগ-টাইপ; রাসায়নিক পরিষ্কারের জন্য অপসারণযোগ্য কভার; বহুগুণ টাইপ
জারা ভাতা:0 থেকে 6 মিমি, মাঝারি ক্ষয় সাপেক্ষে
ফ্রেম বিরোধী জারা আবরণ:হট-ডিপ গ্যালভানাইজিং (ISO 1461), ইপোক্সি লেপ (সর্বনিম্ন 300 μm), RAL মান অনুযায়ী চূড়ান্ত পেইন্টিং
কম শব্দ কর্মক্ষমতা:ফ্যান এবং মোটর, কম-টার্বুলেন্স ব্লেডের জন্য শাব্দ ঘের; 10 মিটার দূরত্বে 70-75 dB(A) এর মধ্যে শব্দের মাত্রা নিয়ন্ত্রিত

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন 1: বাধ্যতামূলক খসড়া এবং প্ররোচিত খসড়ার মধ্যে পার্থক্য কী?

জোরপূর্বক খসড়া(নিচে মাউন্ট করা ফ্যান): টিউব বান্ডিলের মাধ্যমে বায়ু জোর করে। সুবিধা: রক্ষণাবেক্ষণের জন্য ফ্যানের সহজ অ্যাক্সেস। অসুবিধা: গরম বায়ু পুনঃসঞ্চালন ঘটতে পারে।

প্ররোচিত খসড়া(শীর্ষে মাউন্ট করা ফ্যান): টিউব বান্ডিলের মাধ্যমে বায়ু টানা হয়। সুবিধা: বান্ডিল ক্রস-সেকশন জুড়ে আরও অভিন্ন বায়ুপ্রবাহ বিতরণ এবং উত্তম বায়ু স্রাব।অসুবিধা: ফ্যান উচ্চ বায়ু তাপমাত্রায় কাজ করে, তাপ-প্রতিরোধী উপকরণ প্রয়োজন।

প্রশ্ন 2: কখন NACE MR0175 এর সাথে সম্মত হওয়া উপকরণগুলির প্রয়োজন হয়?

NACE MR0175/ISO 15156 অনুসারে, টক পরিষেবার (H₂S আংশিক চাপ ≥ 0.05 psi বিনামূল্যে জলের উপস্থিতির সাথে) সংস্পর্শে আসা সরঞ্জামগুলির জন্য, টিউব, শিরোনাম এবং টিউব শীটগুলির জন্য উপকরণগুলি সালফাইড স্ট্রেস ক্র্যাকিং (SSCC) এবং হাইড্রোজেন ইনডিউসড ক্র্যাকিং (SSCC) প্রতিরোধ করবে৷ হাইড্রোট্রিটিং ইউনিটে রিঅ্যাক্টর এফ্লুয়েন্ট এয়ার কুলার (REAC) এর জন্য এটি গুরুত্বপূর্ণ। Yuhong গ্রুপ ASTM G39 / NACE TM0284 এর সাথে সামঞ্জস্যপূর্ণ HIC পরীক্ষাগুলিকে প্রত্যয়িত ডকুমেন্টেশন সরবরাহ করে।

প্রশ্ন 3: কোন পাখনার ধরন আর্দ্র আবহাওয়ার জন্য উপযুক্ত?

বৃষ্টি ও তুষারময় অঞ্চলের জন্য (সামুদ্রিক জলবায়ু, সুদূর পূর্ব, পশ্চিম সাইবেরিয়া), গ্যালভানিক সুরক্ষা বা বহির্মুখী পাখনা সহ এল-টাইপ পাখনা বাঞ্ছনীয়। এক্সট্রুড পাখনা সম্পূর্ণরূপে বেস টিউবকে অ্যালুমিনিয়াম দিয়ে ঢেকে দেয় এবং পাখনার মূলে ক্ষয় রোধ করে। শুষ্ক মরুভূমি অঞ্চলের জন্য জি-টাইপ ফিন একটি সাশ্রয়ী পছন্দ।

প্রশ্ন 4: কোন জারা ভাতা গ্রহণ করা উচিত?

API 661 একটি নির্দিষ্ট জারা ভাতা নির্দিষ্ট করে না। গ্রাহক প্রক্রিয়া মিডিয়ার ক্ষয়কারীতা অনুযায়ী এটি নির্ধারণ করবে। রেফারেন্সের জন্য: 50 পিপিএম-এর বেশি ক্লোরাইড সামগ্রী সহ অপরিশোধিত পাতন ইউনিটগুলিতে স্ট্রিমগুলির জন্য 3.0 মিমি জারা ভাতা প্রয়োজন৷ অ-ক্ষয়কারী মিডিয়ার জন্য, মান ভাতা হল 1.5 মিমি (1/16 ইঞ্চি)। ইউহং গ্রুপ গ্রাহক-নির্দিষ্ট জারা ভাতার উপর ভিত্তি করে ASME মান মেনে প্রাচীর বেধের গণনা করে।

প্রশ্ন 5: অপারেশন চলাকালীন তাপ দক্ষতা কিভাবে নিরীক্ষণ করবেন?

ইউনিটের ইনলেট এবং আউটলেটে তাপমাত্রা সেন্সর ইনস্টল করার পরামর্শ দেওয়া হয়। তাপ স্থানান্তর গুণাঙ্কে 20% বা তার বেশি একটি ড্রপ বাইরের পাখনা পৃষ্ঠে ফাউলিং নির্দেশ করে। বিশেষ ডিটারজেন্ট, বাষ্প পরিষ্কার বা যান্ত্রিক ব্রাশিং দিয়ে উচ্চ-চাপের জল ধোয়া (50 বার পর্যন্ত) দ্বারা পরিষ্কার করা যেতে পারে।

যোগাযোগ:

ইমেল: vladimir@steelseamlesspipe.com

ASME U-Stamp, API 661 / ISO 13706, NACE MR0175 / ISO 15156. আমরা আপনার প্রসেস লাইনের জন্য তৈরি ফুল-সাইকেল ডিজাইন এবং ম্যানুফ্যাকচারিং প্রদান করি। অনুগ্রহ করে ইমেলের মাধ্যমে বাণিজ্যিক অফারগুলির জন্য আপনার স্পেসিফিকেশন অনুরোধ এবং অনুসন্ধানগুলি পাঠান।
