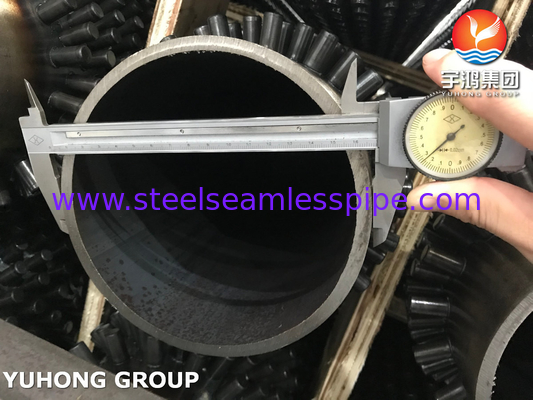

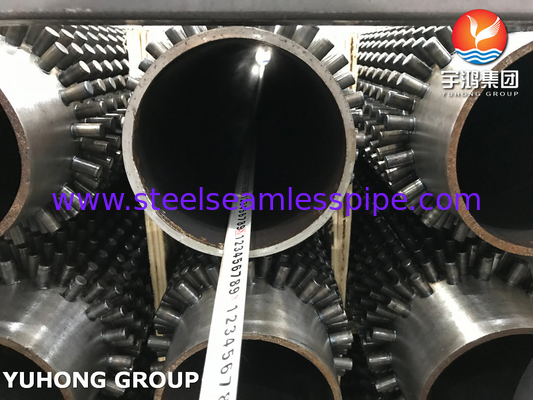

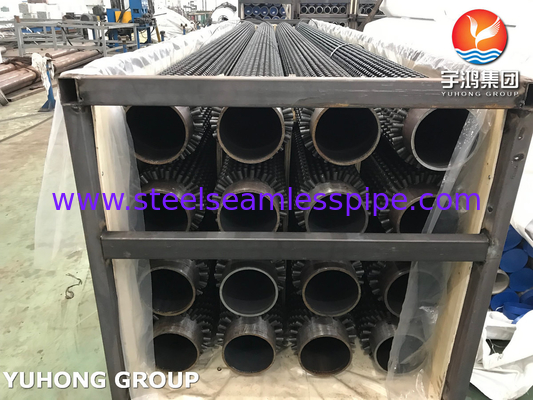

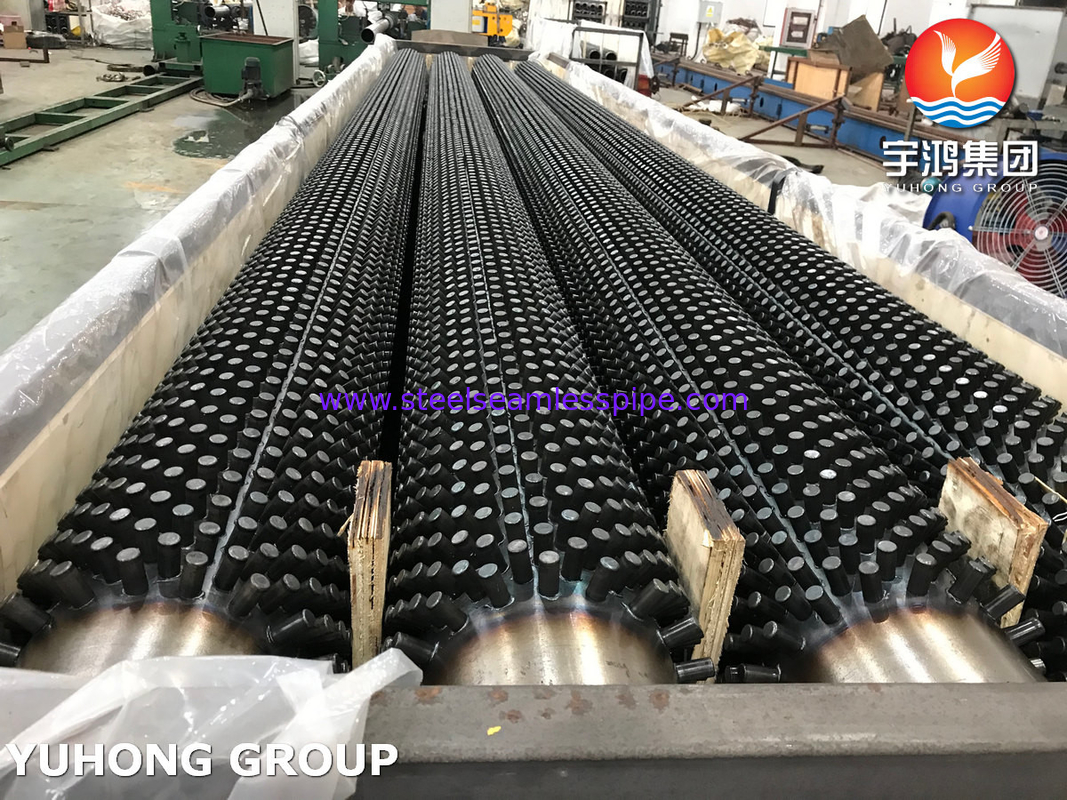

ASTM A106 / ASME SA106 GR.B কার্বন স্টীল স্টাফড ফিন টিউব রিফাইনারির জন্য
সংক্ষিপ্ত বিবরণঃ
SA106 GR.B হল কার্বন ইস্পাতের একটি নির্দিষ্ট গ্রেড যা ASTM A106 স্ট্যান্ডার্ডের সাথে সামঞ্জস্যপূর্ণ।এটি সাধারণত তেল ও গ্যাস শিল্পের মতো উচ্চ তাপমাত্রা এবং চাপ অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়, বিদ্যুৎ উৎপাদন, এবং আরও অনেক কিছু।
স্টাডড ফিন টিউবগুলি তাপ এক্সচেঞ্জার এবং বয়লারে তাপ স্থানান্তর দক্ষতা বাড়ানোর জন্য ব্যবহৃত উপাদান। এই টিউবগুলির বাইরের পৃষ্ঠের সাথে সংযুক্ত ছোট স্টাড বা ফিন রয়েছে,তাপ স্থানান্তরের জন্য পৃষ্ঠের আয়তন বৃদ্ধিএই নকশাটি টিউবের ভিতরে তরল এবং বাইরের পরিবেশের মধ্যে আরও ভাল তাপ বিনিময়কে সহজতর করে তাপ এক্সচেঞ্জার বা বয়লারের সামগ্রিক তাপ কর্মক্ষমতা উন্নত করে।
যখন SA106 GR.B উপাদানটি স্টাফড ফিন টিউবগুলি তৈরি করতে ব্যবহৃত হয়, তখন এটি উচ্চ শক্তি, জারা প্রতিরোধের এবং চাহিদাপূর্ণ অবস্থার মধ্যে নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে।এই টিউবগুলি দীর্ঘ সময়ের জন্য তাদের কাঠামোগত অখণ্ডতা বজায় রেখে উচ্চ তাপমাত্রা এবং চাপ সহ্য করতে ডিজাইন করা হয়েছে.
ইউহং গ্রুপ বিভিন্ন উচ্চ মানের স্টডড ফিন টিউব সরবরাহ করে। আমাদের পণ্য বিদেশে রপ্তানি করা হয় এবং গ্রাহকদের কাছ থেকে সর্বসম্মতিক্রমে প্রশংসা জিতেছে।
বর্ণনাঃ
| স্ট্যান্ডার্ড |
ASME SA106 |
| বেস টিউব উপাদান |
গ্রুপ বি |
| ফিন টাইপ |
স্টাফড |
| ফিনের উপাদান |
কার্বন ইস্পাত |
| বেস টিউব ওভারডোজ |
১০০ মিলিমিটারের বেশি |
| স্টেড উচ্চতা |
25.4 মিমি |
| স্টাড ব্যাসার্ধ |
স্ট্যান্ডার্ড সাইজ হল বৃত্তাকার প্রসারিত অংশের জন্য 0.5 ′′ (12.7 মিমি) বা কাস্টমাইজড |
| স্টাড স্পেসিং |
0.625 ′′ (15.875 মিমি) অথবা 63 স্টাড প্রতি প্লেন প্রতি মিটার বা কাস্টমাইজড |
| টিউব শেষ |
সরল শেষ, বেভেল শেষ |
| খালি শেষ |
গ্রাহকের অনুরোধ অনুযায়ী |
| উৎপাদন ক্ষমতা |
প্রতিদিন ২ হাজার মিটারের বেশি |
বেস টিউব রাসায়নিক গঠনঃ
| গ্রেড |
সি |
এমএন |
পি |
এস |
হ্যাঁ |
সিআর |
ক |
মো |
নি |
V |
| বি |
0.30 সর্বোচ্চ |
0.২৯-১06 |
0.০৩৫ সর্বোচ্চ |
0.০৩৫ সর্বোচ্চ |
0১০ মিনিট |
0.40 সর্বোচ্চ |
0.40 সর্বোচ্চ |
0.15 সর্বোচ্চ |
0.40 সর্বোচ্চ |
0.08 সর্বোচ্চ |
বেস টিউবের যান্ত্রিক বৈশিষ্ট্যঃ
| গ্রেড |
টান শক্তি, মিনিট, ক্সি (এমপিএ) |
রিডিউড স্ট্রেনথ,
মিনিট, ক্সি (এমপিএ) |
২ ইঞ্চিতে লম্বা হবে।
অথবা ৫০ মিমি, মিনিট (%) |
তাপ চিকিত্সা তাপমাত্রা,
মিনিট, °F(°C) |
| লম্বা |
তির্যক |
| বি |
৬০ ((৪১৫) |
৩৫ ((২৪০) |
30 |
16.5 |
১২০০ ((৬৫০) |
স্টাফড ফিন টিউব অ্যাপ্লিকেশন এবং কাজের নীতিঃ
1এই সরঞ্জামটি কেবলমাত্র স্টাফড টিউবগুলির ldালাইয়ের জন্য ব্যবহৃত হয়। এই সরঞ্জামটি ব্যবহার করে উত্পাদিত স্টাফড টিউবগুলি একটি শক্তি দক্ষ তাপ বিনিময় উপাদান।এটি উচ্চ তাপ স্থানান্তর দক্ষতা এবং উচ্চ ভারবহন চাপ দ্বারা চিহ্নিত করা হয়, এবং উচ্চ তাপমাত্রা এলাকায় সেরা অভিযোজিত। এটি প্রধানত বর্জ্য তাপ পুনরুদ্ধার, পেট্রোকেমিক্যাল, বিদ্যুৎ কেন্দ্রের বয়লারের তাপ বিনিময় সিস্টেম এবং অন্যান্য শিল্পে ব্যবহৃত হয়।
পেট্রোকেমিক্যাল শিল্পের হিটিং ফার্নেস কনভেকশন চেম্বারে প্যাডড টিউব প্রয়োগ করা ধোঁয়া পাশের তাপ স্থানান্তর সহগকে বাড়িয়ে তুলতে পারে।স্টাফড টিউবগুলির এলাকা হালকা টিউবগুলির তুলনায় ২ থেকে ৩ গুণ বেশিযুক্তিসঙ্গত নকশার শর্তে, স্টাফড টিউব ব্যবহার করে বিকিরণের মতো একই তাপ তীব্রতা অর্জন করা যায়।
2. স্টাডড টিউব একটি ইন্টিগ্রেটেড তাপ বিনিময় অংশ যা পাওয়ার ফ্রিকোয়েন্সি যোগাযোগ টাইপ প্রতিরোধের ওয়েল্ডিং এবং আপসটিং ফোর্স ফিউশন ওয়েল্ডিং ব্যবহার করে প্রক্রিয়াজাত করা হয়।
3. সরঞ্জাম দ্বৈত-টর্চ ধাতু টিউমার মুক্ত ঢালাই গ্রহণ করে। স্টেপার মোটর স্টাড মাথা বিভাগের জন্য ব্যবহৃত হয়; এবং রৈখিক গাইড মেশিন মাথা স্লাইড ব্যবহার করে। ঢালাই যথার্থতা নিশ্চিত করা হয়।
4. স্টাফড টিউব ওয়েল্ডার একটি যান্ত্রিক-বৈদ্যুতিক ইন্টিগ্রেটেড ওয়েল্ডার। বৈদ্যুতিক নিয়ন্ত্রণ অংশ পিএলসি প্রোগ্রাম নিয়ন্ত্রণ এবং মানুষ-মেশিন ইন্টারফেস পরামিতি সেটিং গ্রহণ করে,এবং অপারেশন সহজ এবং নির্ভরযোগ্য. ঢালাই পরামিতি একক বোর্ড কম্পিউটার সেটিংস গ্রহণ. এর কর্মক্ষমতা স্থিতিশীল এবং সুবিধাজনক.
YUHONG GROUP স্টাফড টিউব প্রধান প্রযুক্তিগত পরামিতিঃ
1নামমাত্র ইনপুট ক্ষমতাঃ 90KVA
2নামমাত্র ইনপুট ভোল্টেজঃ 380V±10%
3. ঢালাই ইস্পাত টিউব ব্যাসার্ধঃ 60-220mm
4. ঢালাই করা স্টাডগুলির ব্যাসার্ধ6-14 মিমি (এবং অন্যান্য অস্বাভাবিক আকৃতির স্টাড)
5- ওয়েল্ড ইস্পাত টিউব কার্যকর দৈর্ঘ্যঃ 13m
6. ওয়েল্ড স্টাডগুলির অক্ষীয় দূরত্বঃ অবাধে সামঞ্জস্য করা যায়
7রেডিয়াল ওয়েল্ডেড স্টাডগুলির বিন্যাসঃ এমনকি সংখ্যা
8স্টেইনলেস স্টীল উপাদান ঢালাই করার সময়, প্রিহিটার প্রয়োজন হয় (ব্যবহারকারী নিজেই তৈরি) ।
আপনি যদি আমাদের Yuhong পণ্য আগ্রহী, কল বা আমাদের ইমেইল মুক্ত মনে দয়া করে, আমরা যত তাড়াতাড়ি সম্ভব আপনার তদন্ত পরিচালনা এবং আপনি সেরা সমর্থন দিতে হবে
