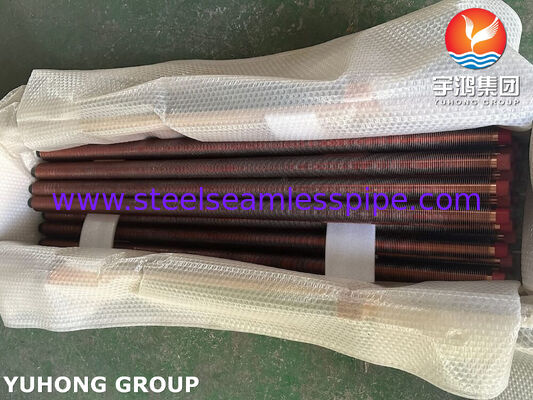

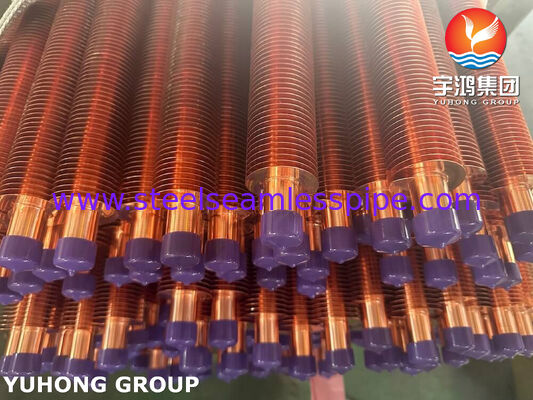

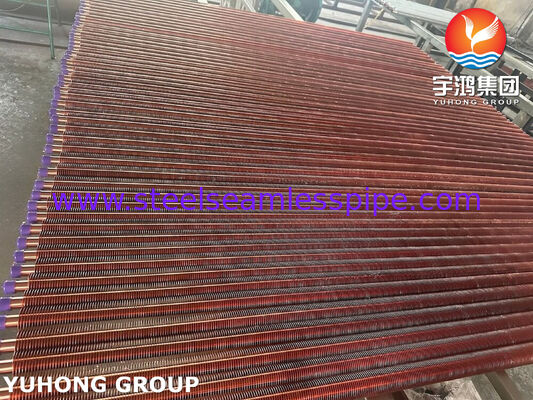

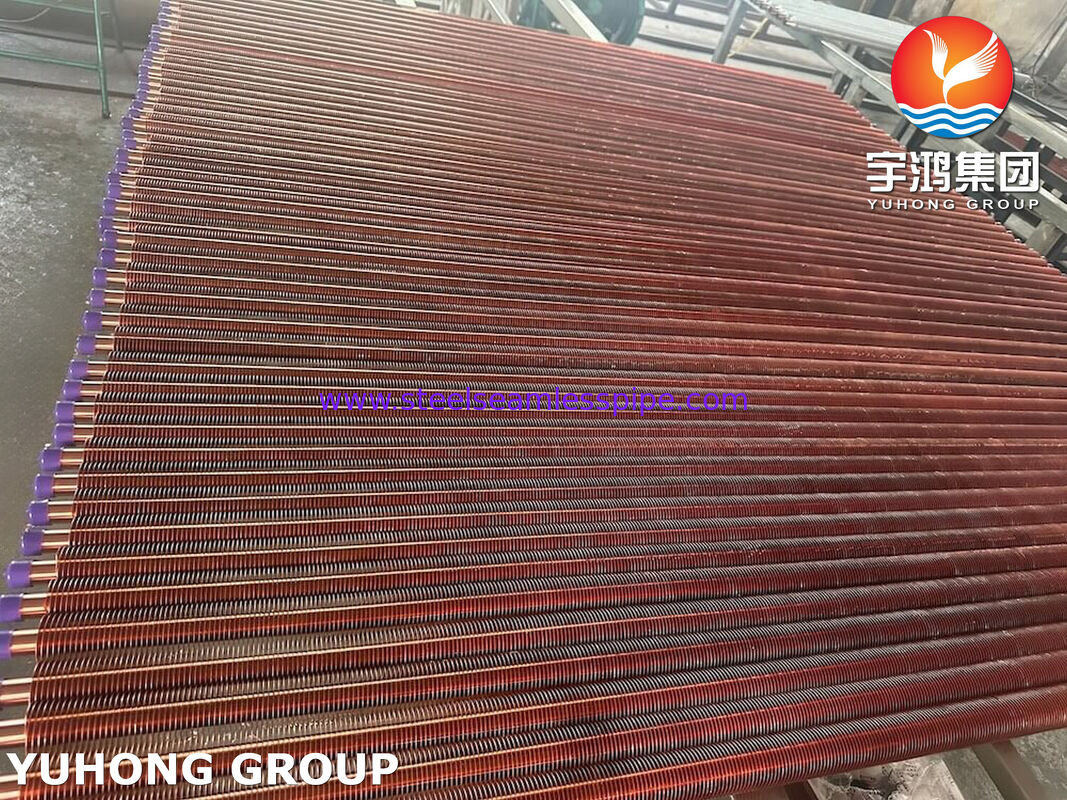

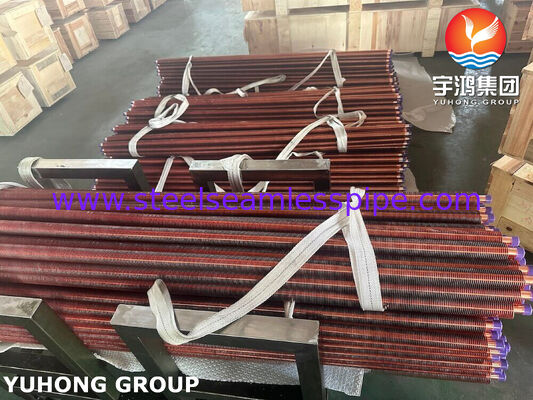

তাপ এক্সচেঞ্জারের জন্য এক্সট্রুজড ফিনড টিউব ∙ ASTM B111 C68700
পণ্যের সংক্ষিপ্ত বিবরণ
এএসটিএম বি ১১১ সি ৬৮৭০০ অ্যালুমিনিয়াম ব্রাস ব্যবহার করে তৈরি এক্সট্রুডেড ফিনড টিউবগুলি তাপ স্থানান্তর সরঞ্জামগুলির জন্য ডিজাইন করা হয়েছে যার জন্য ভাল তাপ পরিবাহিতা, যান্ত্রিক শক্তি,এবং সঠিকভাবে নির্বাচিত জল পরিষেবা পরিবেশে জারা প্রতিরোধের.
C68700, যা অ্যালুমিনিয়াম ব্রাস নামেও পরিচিত, এটি একটি তামা-জিংক খাদ যা অ্যালুমিনিয়াম এবং একটি নিয়ন্ত্রিত আর্সেনিক সংযোজন ধারণ করে। এটি সাধারণত কনডেনসার এবং তাপ এক্সচেঞ্জার টিউবগুলিতে ব্যবহৃত হয়।এএসটিএম বি১১১/বি১১১এম কন্ডেনসারগুলির জন্য সিউমলেস তামা এবং তামা-অ্যালগরি টিউবগুলিকে কভার করেইউএনএস সি৬৮৭০০ সহ, বাষ্পীভবন ও তাপ বিনিময় যন্ত্র।
এক্সট্রুজড ফিনড টিউব সমন্বয়ে, দুটি উপাদানগুলির মধ্যে ঘনিষ্ঠ যোগাযোগ তৈরি করার জন্য বেস টিউবের উপর একটি ফিনড বাইরের হাতা যান্ত্রিকভাবে প্রসারিত হয়।ফিনগুলি বাহ্যিক তাপ স্থানান্তর এলাকা বৃদ্ধি করেডিভাইসের নকশার উপর নির্ভর করে, আশেপাশের বায়ু বা অন্য তরলের সাথে তাপ বিনিময় উন্নত করে।
স্পেসিফিকেশন স্পষ্টীকরণঃ ASTM B111 C68700 বেস টিউবের জন্য প্রযোজ্য। ফিন উপাদান, এক্সট্রুশন বা সম্প্রসারণ প্রক্রিয়া, ফিন জ্যামিতি এবং সমাপ্ত সমাবেশের tolerances পৃথকভাবে নির্দিষ্ট করা উচিত.যদি নির্ধারিত পণ্যটি একটি অ্যালুমিনিয়াম এক্সট্রুডেড ফিন স্লিভ সহ একটি C68700 বেস টিউব ব্যবহার করে, তবে অ্যালুমিনিয়াম খাদ গ্রেডটিও চিহ্নিত করা উচিত।
প্রধান পণ্য সুবিধা
-
উন্নত তাপ স্থানান্তর পৃষ্ঠঃ এক্সট্রুডেড ফিনগুলি তাপ বিনিময় জন্য উপলব্ধ বাহ্যিক পৃষ্ঠের ক্ষেত্র বাড়ায়।
-
তামা-অ্যালগরি বেস টিউবঃ C68700 উপযুক্ত কনডেন্সার এবং তাপ এক্সচেঞ্জার পরিষেবাগুলির জন্য শক্তি এবং জারা প্রতিরোধের একটি দরকারী সমন্বয় সরবরাহ করে।
-
যান্ত্রিক ফিন-টু-টিউব যোগাযোগঃ একটি সঠিকভাবে নির্মিত হস্তক্ষেপ ফিট বেস টিউব এবং ফিন স্লিভের মধ্যে তাপীয় যোগাযোগকে সমর্থন করতে সহায়তা করে।
-
অ্যাপ্লিকেশন-নির্দিষ্ট কনফিগারেশনঃ টিউব মাত্রা, ফিন উচ্চতা, পিচ, এবং দৈর্ঘ্য অনুমোদিত অঙ্কন অনুযায়ী কাস্টমাইজ করা যেতে পারে।
-
উপাদান ট্র্যাকযোগ্যতাঃ প্রকল্পের প্রয়োজনীয়তা অনুযায়ী বেস টিউব সার্টিফিকেট এবং পরিদর্শন ডকুমেন্টেশন সরবরাহ করা যেতে পারে।
প্রযুক্তিগত বিবরণী এবং সাধারণ আকারের ব্যাপ্তি
নিম্নলিখিতগুলি এক্সট্রুডেড ফিনড টিউবগুলির জন্য প্রতিনিধিত্বমূলক বাণিজ্যিক মাত্রা। চূড়ান্ত আকারগুলি তাপ এক্সচেঞ্জারের নকশা, প্রয়োজনীয় তাপ স্থানান্তর দায়িত্ব, ফিন উপাদান এবং গ্রাহকের অঙ্কনগুলির উপর নির্ভর করে।
|
প্যারামিটার
|
সাধারণ স্পেসিফিকেশন
|
|
বেস টিউব উপাদান
|
ASTM B111 / ASME SB111 C68700
|
|
অ্যালগির নাম
|
UNS C68700, অ্যালুমিনিয়াম ব্রোঞ্জ
|
|
বেস টিউব উৎপাদন
|
বাঁধাইবিহীন তামা খাদ টিউব
|
|
বেস টিউব বাইরের ব্যাসার্ধ
|
12.7 ¢ 76.2 মিমি
|
|
বেস টিউব প্রাচীর বেধ
|
0.7 ¢3.0 মিমি
|
|
মোট নল দৈর্ঘ্য
|
1,00012000 মিমি
|
|
ফিনের উপাদান
|
অ্যালুমিনিয়াম খাদ বা অন্য নির্দিষ্ট উপাদান
|
|
ফিনের ধরন
|
এক্সট্রুড ইন্টিগ্রেটেড ফিন স্লিভ বা নির্দিষ্ট এক্সট্রুড ফিন কনস্ট্রাকশন
|
|
ফিন উচ্চতা
|
৫.২০ মিমি
|
|
ফিনের বেধ
|
0.3·1.0 মিমি, ডিজাইনের উপর নির্ভর করে
|
|
ফিন পিচ
|
2.০.৫.০ মিমি
|
|
ফিন সংযুক্তি
|
যান্ত্রিক সম্প্রসারণ বা হস্তক্ষেপ ফিট, ডিজাইন অনুযায়ী
|
|
টিউব শেষ
|
প্লেইন, ফিনড শেষ বা কাস্টমাইজড শেষ প্রস্তুতি
|
|
পৃষ্ঠতল সমাপ্তি
|
নির্মিত বা নির্দিষ্ট হিসাবে চিকিত্সা হিসাবে
|
গুরুত্বপূর্ণঃ এগুলি নির্দেশমূলক উত্পাদন পরিসীমা, এএসটিএম বি 111 দ্বারা নির্ধারিত মাত্রার প্রয়োজনীয়তা নয়। মানটি 80 মিমি ব্যাস পর্যন্ত বিরামবিহীন তামা এবং তামা-অ্যালগ্রিড টিউবগুলিকে কভার করে,যখন প্রকৃত মাত্রার সীমাবদ্ধতা এবং অসহিষ্ণুতা নির্বাচিত পণ্যের ফর্ম এবং প্রযোজ্য মান সংস্করণের সাথে যাচাই করা উচিত.
দরপত্রের জন্য প্রয়োজনীয় তথ্য
যথাযথ কনফিগারেশন নির্বাচন করতে, উল্লেখ করুনঃ
-
বেস টিউব বাইরের ব্যাসার্ধ এবং প্রাচীর বেধ।
-
মোট নল দৈর্ঘ্য এবং ফিনিং দৈর্ঘ্য।
-
ফিন খাদ, ফিন উচ্চতা, বেধ, এবং পিচ.
-
ফিন-টু-টিউব যোগাযোগ বা সংযুক্তির প্রয়োজনীয় মানদণ্ড।
-
অপারেটিং তাপমাত্রা, চাপ, তরল গঠন এবং শীতল মাধ্যম।
-
প্রয়োজনীয় পরিদর্শন পরীক্ষা, উপাদান শংসাপত্র এবং পরিমাণ।
এএসটিএম বি ১১১ সি ৬৮৭০০ এর রাসায়নিক গঠন
C68700 একটি অ্যালুমিনিয়াম ব্রোঞ্জ খাদ। তামা প্রধান উপাদান গঠন করে, জিংক ভারসাম্য গঠন করে, এবং অ্যালুমিনিয়াম এবং আর্সেনিক গুরুত্বপূর্ণ খাদ সংযোজন।এই রচনাটি উপযুক্ত তাপ এক্সচেঞ্জার পরিবেশে খাদটির শক্তি এবং জারা প্রতিরোধের সমর্থন করে.
|
উপাদান
|
ওজন অনুযায়ী রচনা (%)
|
|
রৌপ্য সহ তামা (Cu)
|
76.০৭৯।0
|
|
অ্যালুমিনিয়াম (Al)
|
1.৮.২।5
|
|
আর্সেনিক (As)
|
0.02 ০।06
|
|
লোহা (Fe)
|
0.06 সর্বোচ্চ.
|
|
সীসা (পিবি)
|
0.07 সর্বোচ্চ.
|
|
জিংক (Zn)
|
অবশিষ্ট
|
এই সীমাবদ্ধতাগুলি C68700 বেস খাদকে বর্ণনা করে। এক্সট্রুডেড ফিন স্লিভটি একটি ভিন্ন খাদ ব্যবহার করতে পারে এবং তার নিজস্ব উপাদান স্পেসিফিকেশন এবং শংসাপত্র থাকতে হবে।উপাদান শংসাপত্র এবং ASTM B111/B111M এর প্রযোজ্য সংস্করণ গ্রহণযোগ্যতা নিয়ন্ত্রণ করা উচিত.
C68700 এর যান্ত্রিক বৈশিষ্ট্য
যান্ত্রিক বৈশিষ্ট্যগুলি টিউব টেম্পারেট, উত্পাদন অবস্থা এবং প্রযোজ্য পণ্যের প্রয়োজনীয়তার উপর নির্ভর করে। নীচের মানগুলি গলিত C68700 টিউবগুলির জন্য নির্দেশক;ক্রয়ের স্পেসিফিকেশন এবং প্রযোজ্য ASTM B111/B111M সংস্করণে চূড়ান্ত গ্রহণযোগ্যতার সীমা নির্ধারণ করা উচিত.
|
যান্ত্রিক বৈশিষ্ট্য
|
নির্দেশমূলক মান
|
|
প্রসার্য শক্তি
|
৩৪৫ এমপিএ ন্যূনতম*
|
|
ফলন শক্তি
|
125 এমপিএ ন্যূনতম*
|
|
লম্বা
|
তাপমাত্রা এবং দেয়ালের বেধের উপর নির্ভর করে
|
|
কঠোরতা
|
তাপমাত্রা এবং পরীক্ষার পদ্ধতির উপর নির্ভর করে
|
*অ্যানিলড C68700 টিউবের জন্য নির্দেশমূলক মান; গ্যারান্টিযুক্ত গ্রহণযোগ্য মান হিসাবে প্রকাশের আগে প্রযোজ্য তাপমাত্রা-নির্দিষ্ট প্রয়োজনীয়তাগুলি নিশ্চিত করুন।
টিউবটির তাপমাত্রা গুরুত্বপূর্ণ কারণ অ্যানিলড, হালকা-ড্রেনড এবং হার্ড-ড্রেনড শর্তে বিভিন্ন শক্তি এবং নমনীয়তা থাকতে পারে।সমাপ্ত ফিন্ডেড সমন্বয় এছাড়াও নির্দিষ্ট মাত্রিক tolerances এবং ফিন-টু-টিউব যোগাযোগের প্রয়োজনীয়তা পূরণ করতে হবে.
পরিদর্শন ও পরীক্ষার পদ্ধতি
গুণমান নিশ্চিতকরণ উভয় C68700 বেস টিউব এবং সমাপ্ত এক্সট্রুডেড ফিনিড টিউব সমন্বয় যাচাই করা উচিত।পরিদর্শন পরিকল্পনায় ASTM B111/B111M দ্বারা প্রয়োজনীয় পরীক্ষাগুলিকে ফিনড পণ্যের জন্য নির্দিষ্ট অতিরিক্ত পরীক্ষাগুলি থেকে আলাদা করা উচিত.
1. মাত্রা পরিদর্শন
বেস-টিউব বাইরের ব্যাসার্ধ, প্রাচীরের বেধ, সামগ্রিক দৈর্ঘ্য, ফিন উচ্চতা, ফিন পিচ, ফিন বেধ, ফিন দৈর্ঘ্য এবং শেষ মাত্রা পরিমাপ করুন। অনুমোদিত অঙ্কন এবং tolerances সঙ্গে সামঞ্জস্য যাচাই করুন.
2. রাসায়নিক রচনা বিশ্লেষণ
তাপ বিশ্লেষণ শংসাপত্র ব্যবহার করে C68700 বেস খাদটি যাচাই করুন এবং প্রয়োজন হলে পণ্য বিশ্লেষণ করুন। নির্দিষ্ট খাদ গ্রেডের সাথে পৃথকভাবে ফিন উপাদানটি পরীক্ষা করুন।
3যান্ত্রিক পরীক্ষা
প্রয়োজনীয় স্ট্যান্ডার্ড, তাপমাত্রা এবং ক্রয়ের আদেশ অনুযায়ী টান, সম্প্রসারণ, সমতলতা এবং অন্যান্য প্রযোজ্য পরীক্ষাগুলি সম্পাদন করুন।এই পরীক্ষা যান্ত্রিক বৈশিষ্ট্য এবং গঠন কর্মক্ষমতা যাচাই করতে সাহায্য করে.
4এডি-করেন্ট বা অন্য নির্দিষ্ট অ-ধ্বংসাত্মক পরীক্ষা
এডি-কুরেন্ট পরীক্ষা নির্দিষ্ট টিউব প্রাচীরের বিচ্ছিন্নতা সনাক্ত করতে পারে। স্পেসিফিকেশন, সরঞ্জাম নকশা এবং সম্মত পরীক্ষার পরিকল্পনার উপর নির্ভর করে হাইড্রোস্ট্যাটিক বা বায়ুসংক্রান্ত পরীক্ষারও প্রয়োজন হতে পারে।
5. ফিন সংযুক্তি এবং চাক্ষুষ পরিদর্শন
ফিনের সারিবদ্ধতা, পিচ অভিন্নতা, পৃষ্ঠের অবস্থা, ফিনের বিকৃতি, টিউব-এন্ডের গুণমান এবং ফিনের হাতা এবং বেস টিউবের মধ্যে ফিট পরীক্ষা করুন।ডিজাইনের জন্য উপযুক্ত হলে অতিরিক্ত যোগাযোগ বা টান-অফ পরীক্ষার বিষয়ে সম্মত হতে পারে.
এএসটিএম বি১১১/বি১১১এম-এ প্রযোজ্য যান্ত্রিক এবং সম্প্রসারণ পরীক্ষা, অবশিষ্ট চাপ পরীক্ষা এবং নির্দিষ্ট চাপ বা অ-ধ্বংসাত্মক পরীক্ষার জন্য প্রয়োজনীয়তা অন্তর্ভুক্ত রয়েছে।তালিকাভুক্ত প্রতিটি পরীক্ষা সব আদেশের জন্য প্রযোজ্য নয়; প্রযোজ্য স্ট্যান্ডার্ড সংস্করণ এবং ক্রয়ের প্রয়োজনীয়তা পরীক্ষার সুযোগ নির্ধারণ করে।
গুণমানের নথিপত্র
প্রকল্পের প্রয়োজনীয়তার উপর নির্ভর করে, নিম্নলিখিত নথি প্রদান করা যেতে পারেঃ
-
C68700 বেস টিউবের জন্য উপাদান পরীক্ষার সার্টিফিকেট।
-
রাসায়নিক গঠন এবং যান্ত্রিক পরীক্ষার রিপোর্ট।
-
মাত্রিক পরিদর্শন রেকর্ড।
-
এডি-কুরেন্ট, হাইড্রোস্ট্যাটিক বা অন্যান্য প্রয়োজনীয় পরীক্ষার রেকর্ড।
-
ফিন-উপাদান শংসাপত্র এবং সমাপ্ত পণ্য পরিদর্শন প্রতিবেদন।
-
তাপ-সংখ্যা ট্র্যাকযোগ্যতা এবং প্যাকিং পরিদর্শন রেকর্ড।
-
তৃতীয় পক্ষের পরিদর্শন প্রতিবেদন যেখানে চুক্তিগতভাবে প্রয়োজন হয়।
C68700 এক্সট্রুড ফিনড টিউবগুলির প্রধান অ্যাপ্লিকেশন
C68700 মূলত একটি কনডেনসার এবং তাপ এক্সচেঞ্জার টিউব খাদ। একটি নির্দিষ্ট এক্সট্রুড ফিনড টিউব অ্যাপ্লিকেশন জন্য তার উপযুক্ততা তরল রসায়ন, তাপমাত্রা, চাপ,এবং ফিন উপাদান.
-
কনডেন্সার এবং বাষ্পীভবনঃ তামা-অ্যালগ্রিড টিউব প্রয়োজনের জন্য সামঞ্জস্যপূর্ণ তাপ স্থানান্তর পরিষেবাগুলির জন্য।
-
শিল্প তাপ এক্সচেঞ্জারঃ নির্বাচিত প্রক্রিয়া গরম এবং শীতল অ্যাপ্লিকেশন জন্য।
-
জল-শীতল তাপ স্থানান্তর সরঞ্জামঃ যেখানে জল রসায়ন এবং অপারেটিং শর্ত অ্যালুমিনিয়াম ব্রোঞ্জের জন্য উপযুক্ত।
-
বিশেষায়িত ফিনড টিউব সমন্বয়ঃ যেখানে তাপীয় নকশা বর্ধিত বাহ্যিক পৃষ্ঠতল থেকে উপকৃত হয় এবং টিউব-ফিন সংমিশ্রণটি পরিষেবাটির জন্য ডিজাইন করা হয়।
সমুদ্রের জল বা অন্যান্য আক্রমণাত্মক শীতল মিডিয়াগুলির জন্য, সরঞ্জাম ডিজাইনারের সাথে জারা উপযুক্ততা নিশ্চিত করুন। C68700 প্রতিটি জল রসায়ন বা অপারেটিং পরিবেশের জন্য উপযুক্ত বলে মনে করা উচিত নয়।
কেন আমাদের এক্সট্রুজড ফিনিড টিউব বেছে নিন?
আমাদের এক্সট্রুডেড ফিনড টিউবগুলি গ্রাহকের অঙ্কন এবং প্রকল্প-নির্দিষ্ট প্রয়োজনীয়তা অনুসারে তৈরি করা যেতে পারে, খাদের ট্রেসেবিলিটি, মাত্রিক ধারাবাহিকতা এবং সমাপ্ত পণ্যের মানের প্রতি মনোযোগ দিয়ে।
-
নির্দিষ্ট বেস খাদঃ C68700 অ্যালুমিনিয়াম ব্রাস যা অনুমোদিত ASTM B111 প্রয়োজনীয়তা অনুযায়ী তৈরি করা হয়।
-
কাস্টমাইজড ফিন জ্যামিতিঃ ফিন উচ্চতা, পিচ, বেধ, এবং ফিন দৈর্ঘ্য তাপ নকশা অনুসারে।
-
নিয়ন্ত্রিত সমাবেশঃ ফিন-টু-টিউব যোগাযোগ এবং সম্মতিযুক্ত পরিদর্শন পরিকল্পনার তুলনায় আকারের গুণমান যাচাই করা হয়।
-
গুণমানের নথিপত্রঃ চুক্তির প্রয়োজনীয়তা অনুযায়ী উপাদান শংসাপত্র এবং পরিদর্শন প্রতিবেদন উপলব্ধ।
-
প্রকল্প-ভিত্তিক সরবরাহঃ শিল্প তাপ এক্সচেঞ্জার প্রকল্পের জন্য কাস্টম দৈর্ঘ্য, শেষ প্রস্তুতি, প্যাকেজিং এবং ডকুমেন্টেশন।
