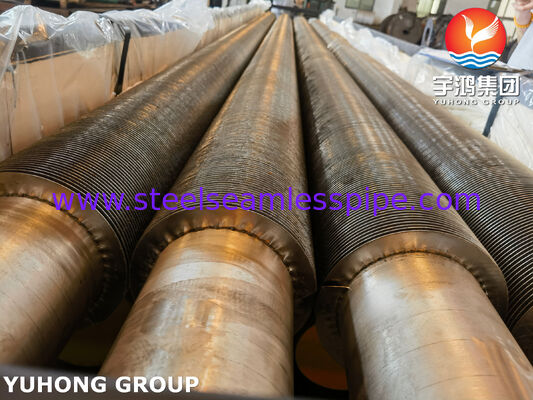

হিট এক্সচেঞ্জারের জন্য উচ্চ-ফ্রিকোয়েন্সি ওয়েল্ডেড ফিনড টিউব - ASTM A269 TP316

পণ্য ওভারভিউ

উচ্চ-ফ্রিকোয়েন্সি ওয়েল্ডেড ফিনড টিউব (HFW ফিনড টিউব)দিয়ে তৈরিASTM A269 TP316 স্টেইনলেস স্টীলক্ষয় প্রতিরোধের, নির্ভরযোগ্য তাপ কর্মক্ষমতা, এবং টেকসই ফিন-টু-টিউব বন্ধন প্রয়োজন তাপ এক্সচেঞ্জারের জন্য ইঞ্জিনিয়ারড তাপ-স্থানান্তর উপাদান।

উচ্চ-ফ্রিকোয়েন্সি বৈদ্যুতিক প্রতিরোধের ঢালাই প্রক্রিয়া ব্যবহার করে পাখনাটি টিউবের বাইরের পৃষ্ঠে ক্রমাগত ঢালাই করা হয়। এটি সম্পূর্ণ নল দৈর্ঘ্য বরাবর একটি সামঞ্জস্যপূর্ণ পাখনা প্রোফাইল বজায় রেখে পাখনা এবং নলের মধ্যে একটি শক্তিশালী ধাতুবিদ্যা/যান্ত্রিক সংযোগ তৈরি করে।

ASTM A269 TP316 হল একটি অস্টেনিটিক স্টেইনলেস স্টিল যাতে মলিবডেনাম রয়েছে, যা প্রচলিত 304 স্টেইনলেস স্টিলের তুলনায় ক্লোরাইডযুক্ত এবং অনেক রাসায়নিক পরিবেশে উন্নত প্রতিরোধ ক্ষমতা প্রদান করে। এটি TP316 HFW ফিনড টিউবগুলিকে আর্দ্র, ক্ষয়কারী, বা রাসায়নিকভাবে সক্রিয় অপারেটিং অবস্থার সাথে জড়িত তাপ-বিনিময়কারী অ্যাপ্লিকেশনগুলির দাবি করার জন্য উপযুক্ত করে তোলে।

আমাদের HFW ফিনড টিউবগুলি গ্রাহকের অঙ্কন এবং তাপ-বিনিময়কারীর প্রয়োজনীয়তা অনুযায়ী তৈরি করা যেতে পারে, যার মধ্যে নির্দিষ্ট টিউব ব্যাস, প্রাচীরের বেধ, পাখনার উচ্চতা, পাখনার বেধ, ফিন পিচ, টিউবের দৈর্ঘ্য এবং পৃষ্ঠের ফিনিস অন্তর্ভুক্ত রয়েছে।

মূল বৈশিষ্ট্য

• বেস টিউব উপাদান:ASTM A269 TP316 স্টেইনলেস স্টীল
• ফিন উপাদান:TP316 বা স্পেসিফিকেশন অনুযায়ী অন্যান্য সামঞ্জস্যপূর্ণ উপাদান
• উত্পাদন প্রক্রিয়া:উচ্চ ফ্রিকোয়েন্সি প্রতিরোধের ঢালাই
• ফিন সংযুক্তি:ক্রমাগত ঢালাই পাখনা থেকে টিউব জয়েন্ট
• চমৎকার জারা প্রতিরোধের
• ক্লোরাইড-ধারণকারী পরিবেশে ভাল প্রতিরোধের
• উচ্চ এবং সামঞ্জস্যপূর্ণ ফিন-টু-টিউব বন্ধন শক্তি
• বড় কার্যকর তাপ স্থানান্তর পৃষ্ঠ এলাকা
• কমপ্যাক্ট হিট এক্সচেঞ্জার ডিজাইনের জন্য উপযুক্ত
• কাস্টমাইজযোগ্য পাখনার উচ্চতা, পিচ, বেধ এবং টিউবের দৈর্ঘ্য
• শেল-এবং-টিউব এবং অন্যান্য ফিনড হিট এক্সচেঞ্জার কনফিগারেশনের জন্য উপযুক্ত

সাধারণ বিশেষ উল্লেখ

উপরের মাত্রাগুলি ASTM A269-এর সীমাবদ্ধতার পরিবর্তে সাধারণত উত্পাদিত রেঞ্জগুলিকে প্রতিনিধিত্ব করে৷ চূড়ান্ত মাত্রা হিট-এক্সচেঞ্জার তাপ নকশা, চাপ-ড্রপ প্রয়োজনীয়তা, বানোয়াট প্রয়োজনীয়তা, এবং ক্রেতা অঙ্কন অনুযায়ী নির্বাচন করা উচিত।

ASTM A269 ঐতিহাসিকভাবে প্রায় 6.4 মিমি আইডি থেকে ঊর্ধ্বমুখী এবং 0.51 মিমি নামমাত্র প্রাচীর বেধ থেকে সাধারণত সজ্জিত টিউবিং সনাক্ত করে, যখন প্রকৃত HFW ফিনড-টিউব মাত্রা সাধারণত তাপ-বিনিময়কারী নকশা দ্বারা নির্ধারিত হয়।

ASTM A269 TP316 রাসায়নিক রচনা

সাধারণ ASTM A269 TP316 রাসায়নিক প্রয়োজনীয়তা নীচে দেখানো হয়েছে। একটি ব্যাপ্তি নির্দিষ্ট করা না থাকলে মান সর্বাধিক।

ASTM-এর স্পেসিফিকেশন TP316 কে UNS S31600 হিসাবে চিহ্নিত করে এবং এতে কার্বন, ম্যাঙ্গানিজ, ফসফরাস, সালফার, সিলিকন, নিকেল, ক্রোমিয়াম এবং মলিবডেনামের রাসায়নিক গঠন নিয়ন্ত্রণ রয়েছে।

যান্ত্রিক বৈশিষ্ট্য

ASTM A269 TP316 টিউবিংয়ের জন্য সাধারণ ন্যূনতম যান্ত্রিক প্রয়োজনীয়তাগুলি হল:

চূড়ান্ত যান্ত্রিক-সম্পত্তি মান ASTM A269/A269M এর প্রযোজ্য সংস্করণ এবং সম্মত ডেলিভারি শর্তের বিপরীতে নিশ্চিত হওয়া উচিত। ASTM A269-এ টেনসিল/যান্ত্রিক পরীক্ষার বিধানের পাশাপাশি কঠোরতা এবং অন্যান্য টিউব-গুণমানের প্রয়োজনীয়তা অন্তর্ভুক্ত রয়েছে।

উচ্চ-ফ্রিকোয়েন্সি ঢালাই প্রক্রিয়া

উত্পাদনের সময়, স্টেইনলেস-স্টিলের পাখনা স্ট্রিপটি টিউবের পৃষ্ঠের বিরুদ্ধে ক্রমাগত অবস্থানে থাকে যখন উচ্চ-ফ্রিকোয়েন্সি বৈদ্যুতিক শক্তি যোগাযোগের ইন্টারফেসে স্থানীয় তাপ উৎপন্ন করে। চাপ একটি ক্রমাগত ঢালাই সংযুক্তি উত্পাদন প্রয়োগ করা হয়.

HFW প্রক্রিয়া প্রদান করে:

1. ক্রমাগত পাখনা সংযুক্তিটিউবের দৈর্ঘ্য বরাবর।
2. সামঞ্জস্যপূর্ণ পাখনা ব্যবধানঅনুমানযোগ্য তাপ স্থানান্তর কর্মক্ষমতা জন্য.
3. উচ্চ উত্পাদন দক্ষতাদীর্ঘ পাখাযুক্ত টিউবের জন্য।
4. পাখনা বিচ্ছেদ শক্তিশালী প্রতিরোধেরপরিচালনা এবং অপারেশনের সময়।
5. ভাল মাত্রিক পুনরাবৃত্তিযোগ্যতাটিউব থেকে টিউব
6. দক্ষ তাপ স্থানান্তর পৃষ্ঠ সম্প্রসারণটিউব ব্যাস একটি বড় বৃদ্ধি প্রয়োজন ছাড়া.

তাপ-বিনিময়কারী নির্মাতাদের জন্য, ক্রমাগত ঢালাই করা ইন্টারফেস বিশেষভাবে গুরুত্বপূর্ণ কারণ দুর্বল পাখনা সংযুক্তি তাপীয় যোগাযোগের প্রতিরোধ ক্ষমতা বাড়াতে পারে এবং ফিনযুক্ত পৃষ্ঠের কার্যকর তাপ-স্থানান্তর কর্মক্ষমতা হ্রাস করতে পারে।

পরিদর্শন এবং পরীক্ষা

প্রতিটি প্রোডাকশন ব্যাচ ASTM A269, ক্রেতার স্পেসিফিকেশন এবং প্রযোজ্য হিট এক্সচেঞ্জার ম্যানুফ্যাকচারিং স্ট্যান্ডার্ড অনুযায়ী পরিদর্শন করা যেতে পারে।

1. রাসায়নিক বিশ্লেষণ

TP316 উপাদানটি নির্দিষ্ট রাসায়নিক সংমিশ্রণে সঙ্গতিপূর্ণ কিনা তা যাচাই করার জন্য তাপ বা পণ্য বিশ্লেষণ করা হয়।

2. টেনসাইল টেস্ট

টেনসাইল টেস্টিং ফলনের শক্তি, প্রসার্য শক্তি এবং টিউব উপাদানের প্রসারণ যাচাই করে।

3. কঠোরতা পরীক্ষা

প্রযোজ্য উপাদান এবং বিতরণের প্রয়োজনীয়তার সাথে সামঞ্জস্যতা যাচাই করতে কঠোরতা পরীক্ষা করা হয়।

4. হাইড্রোস্ট্যাটিক পরীক্ষা

টিউব চাপের অখণ্ডতা যাচাই করতে হাইড্রোস্ট্যাটিক পরীক্ষা করা যেতে পারে।

5. ননডেস্ট্রাকটিভ ইলেকট্রিক টেস্টিং

ASTM A269 এর জন্য প্রতিটি টিউবকে একটি ননডেস্ট্রাকটিভ বৈদ্যুতিক পরীক্ষা বা একটি হাইড্রোস্ট্যাটিক পরীক্ষা করতে হবে, প্রযোজ্য স্পেসিফিকেশন প্রয়োজনীয়তা সাপেক্ষে।

6. সমতল পরীক্ষা

নমনীয়তা এবং বিকৃতির প্রতিরোধের মূল্যায়ন করার জন্য টিউবটি চ্যাপ্টা পরীক্ষার বিষয় হতে পারে।

7. ফ্লেয়ারিং টেস্ট

ফ্লেয়ারিং টেস্টিং টিউবের নমনীয়তা এবং বিকৃতির সময় ক্র্যাকিং প্রতিরোধের মূল্যায়ন করতে প্রয়োগ করা যেতে পারে।

8. বিপরীত সমতল পরীক্ষা

ঢালাই করা টিউবিংয়ের জন্য, অপূর্ণতার জন্য ঢালাই করা সীম মূল্যায়ন করতে বিপরীত সমতলকরণ ব্যবহার করা যেতে পারে।

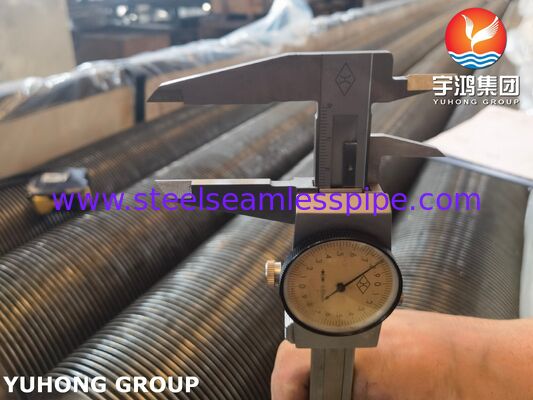

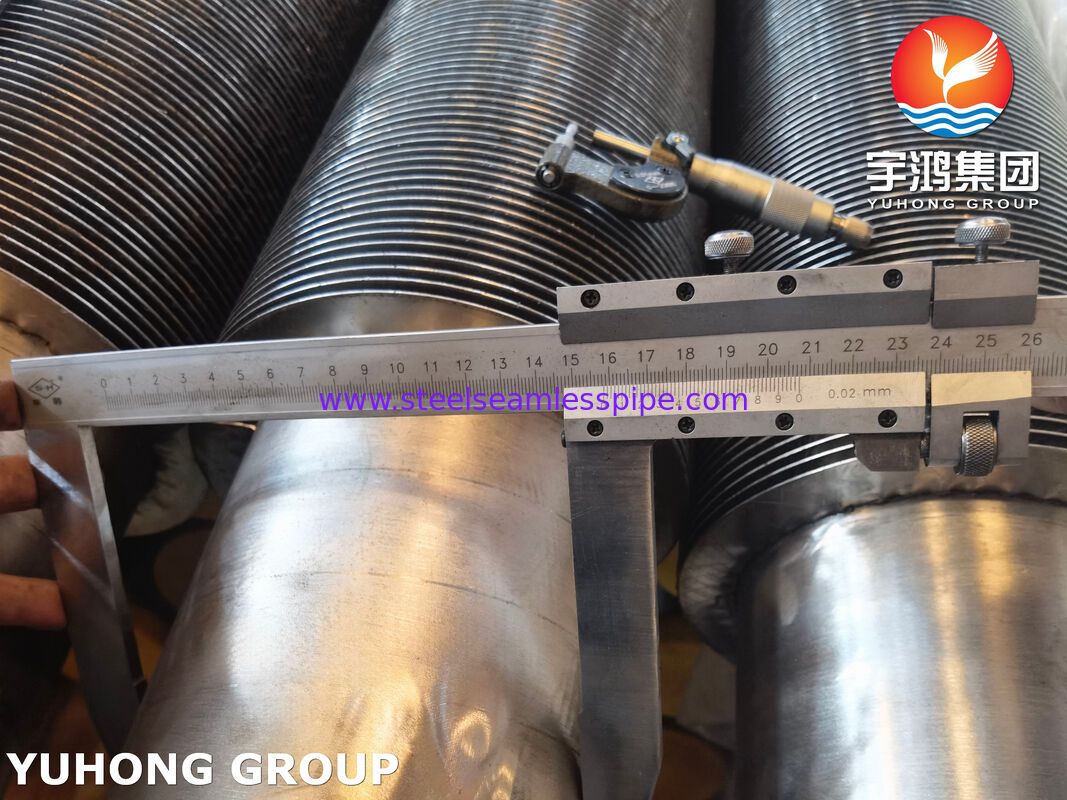

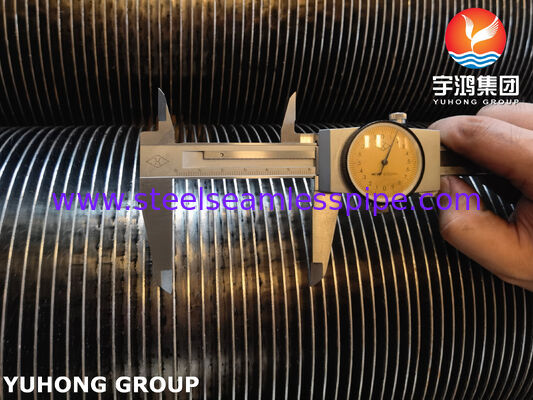

9. মাত্রিক পরিদর্শন

নিম্নলিখিত মাত্রা চেক করা যেতে পারে:

• টিউব বাইরে ব্যাস
• টিউব প্রাচীর বেধ
• টিউবের দৈর্ঘ্য
• পাখনার উচ্চতা
• পাখনা বেধ
• ফিন পিচ
• পাখনা প্রস্থ
• ফিনের ঘনত্ব
• ফিন-টু-টিউব সংযুক্তি
• সরলতা

10. ঢালাই এবং ফিন সংযুক্তি পরিদর্শন

ঢালাই করা ফিন-টু-টিউব ইন্টারফেসটি দৃশ্যত এবং মাত্রিকভাবে পরিদর্শন করা হয়। ক্রেতার স্পেসিফিকেশনের প্রয়োজন হলে ডাই পেনিট্রান্ট বা অন্যান্য এনডিটি পদ্ধতি সহ অতিরিক্ত পরিদর্শন পদ্ধতি প্রদান করা যেতে পারে।

সারফেস ফিনিশ

ASTM A269 TP316 HFW ফিনড টিউবগুলি প্রয়োগের উপর নির্ভর করে বিভিন্ন পৃষ্ঠের অবস্থার সাথে সরবরাহ করা যেতে পারে:

• annealed এবং আচার
• উজ্জ্বল annealed
• যান্ত্রিকভাবে পরিষ্কার করা হয়েছে
• নিষ্ক্রিয়
• পালিশ
• গ্রাহক-নির্দিষ্ট পৃষ্ঠ চিকিত্সা

ক্ষয়কারী তাপ-বিনিময় পরিষেবার জন্য, উপযুক্ত পরিচ্ছন্নতা এবং প্যাসিভেশন তৈরির পরে স্টেইনলেস-স্টীল পৃষ্ঠের অবস্থা বজায় রাখতে সাহায্য করতে পারে।

অ্যাপ্লিকেশন

ASTM A269 TP316 HFW ফিনড টিউবগুলি হিট এক্সচেঞ্জারের জন্য উপযুক্ত যেখানে তাপ-স্থানান্তর এলাকা বৃদ্ধি এবং বর্ধিত ক্ষয় প্রতিরোধের প্রয়োজন।

সাধারণ অ্যাপ্লিকেশন অন্তর্ভুক্ত:

• শেল এবং টিউব তাপ এক্সচেঞ্জার
• তাপ এক্সচেঞ্জার প্রক্রিয়া করুন
• রাসায়নিক প্রক্রিয়া তাপ এক্সচেঞ্জার
• পেট্রোকেমিক্যাল হিট এক্সচেঞ্জার
• শোধনাগার তাপ-পুনরুদ্ধারের সরঞ্জাম
• কুলিং সিস্টেম
• কনডেন্সার
• গ্যাস কুলার
• এয়ার হিটার
• বর্জ্য-তাপ পুনরুদ্ধারের সরঞ্জাম
• সামুদ্রিক এবং উপকূলীয় তাপ স্থানান্তর ব্যবস্থা
• শিল্প হিমায়ন সিস্টেম
• ক্ষয়কারী-তরল তাপ-স্থানান্তর ব্যবস্থা

TP316 বিশেষভাবে উপযোগী যেখানে তাপ-স্থানান্তর পরিবেশে ক্লোরাইড বা অন্যান্য ক্ষয়কারী দূষক থাকতে পারে। যাইহোক, প্রকৃত উপাদান নির্বাচন সর্বদা নির্দিষ্ট তরল রসায়ন, তাপমাত্রা, ঘনত্ব, এবং অপারেটিং অবস্থা বিবেচনা করা উচিত।

হিট এক্সচেঞ্জার প্রস্তুতকারকদের জন্য সুবিধা

উন্নত তাপ-স্থানান্তর ক্ষমতা:
বহিরাগত পাখনাগুলি একই নামমাত্র ব্যাসের একটি প্লেইন টিউবের তুলনায় তাপ-স্থানান্তর পৃষ্ঠকে উল্লেখযোগ্যভাবে বৃদ্ধি করে।

জারা প্রতিরোধের:
TP316 স্টেইনলেস-স্টীল নির্মাণ অনেক চাহিদাপূর্ণ শিল্প পরিবেশের জন্য উপযুক্ত।

নির্ভরযোগ্য ফিন সংযুক্তি:
উচ্চ-ফ্রিকোয়েন্সি ওয়েল্ডিং একটি অবিচ্ছিন্ন ফিন-টু-টিউব সংযোগ তৈরি করে যা স্থিতিশীল তাপ-স্থানান্তর কার্যকারিতার জন্য ডিজাইন করা হয়েছে।

নমনীয় নকশা:
পাখনার উচ্চতা, পিচ, বেধ, টিউবের মাত্রা এবং দৈর্ঘ্য তাপীয় এবং যান্ত্রিক প্রয়োজনীয়তা মেটাতে সামঞ্জস্য করা যেতে পারে।

কম্প্যাক্ট সরঞ্জাম নকশা:
বর্ধিত বাহ্যিক পৃষ্ঠ এলাকা তাপ-বিনিময়কারী ডিজাইনারদের একটি অপেক্ষাকৃত কমপ্যাক্ট বান্ডিলের মধ্যে প্রয়োজনীয় তাপীয় শুল্ক অর্জনে সহায়তা করতে পারে।

গুণমানের নিশ্চয়তা

আমাদের ASTM A269 TP316 HFW ফিনড টিউবগুলি সম্পূর্ণ মানের ডকুমেন্টেশন সহ সরবরাহ করা যেতে পারে, যার মধ্যে রয়েছে:

• ম্যাটেরিয়াল টেস্ট সার্টিফিকেট (MTC)
• রাসায়নিক বিশ্লেষণ রিপোর্ট
• যান্ত্রিক পরীক্ষার রিপোর্ট
• হাইড্রোস্ট্যাটিক বা এনডিটি পরীক্ষার রিপোর্ট
• মাত্রিক পরিদর্শন প্রতিবেদন
• ভিজ্যুয়াল পরিদর্শন রিপোর্ট
• হিট নম্বর ট্রেসেবিলিটি
• ফিন-টু-টিউব ওয়েল্ডিং পরিদর্শন রেকর্ড
• প্যাকিং এবং রেকর্ড চিহ্নিতকরণ
• নির্দিষ্ট করা হলে তৃতীয় পক্ষের পরিদর্শন ডকুমেন্টেশন

তথ্য অর্ডার

HFW ফিনড টিউবগুলির জন্য একটি উদ্ধৃতি অনুরোধ করার সময়, গ্রাহকদের নির্দিষ্ট করতে উত্সাহিত করা হয়:

1. ASTM উপাদান স্পেসিফিকেশন এবং গ্রেড
2. টিউব বাইরে ব্যাস
3. টিউব প্রাচীর বেধ
4. টিউবের দৈর্ঘ্য
5. ফিন উপাদান
6. পাখনার উচ্চতা
7. পাখনা বেধ
8. ফিন পিচ
9. কঠিন বা দানাদার পাখনা কনফিগারেশন
10. প্রয়োজনীয় পৃষ্ঠ চিকিত্সা
11. পরিমাণ
12. প্রযোজ্য পরিদর্শন প্রয়োজনীয়তা
13. অঙ্কন বা তাপ-এক্সচেঞ্জার বান্ডিল স্পেসিফিকেশন

আমরা গ্রাহকের অঙ্কন এবং প্রকল্প-নির্দিষ্ট তাপ স্থানান্তর প্রয়োজনীয়তা অনুযায়ী ASTM A269 TP316 উচ্চ-ফ্রিকোয়েন্সি ঢালাই ফিনড টিউব তৈরি করতে পারি।
