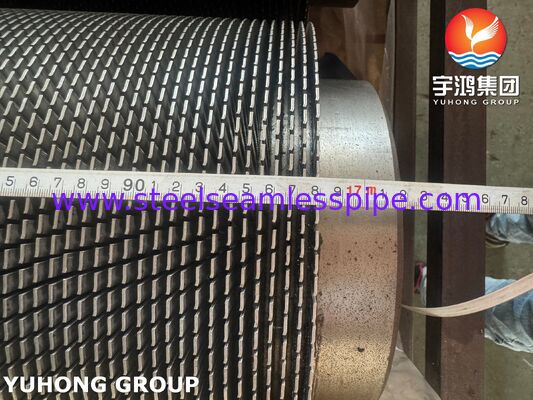

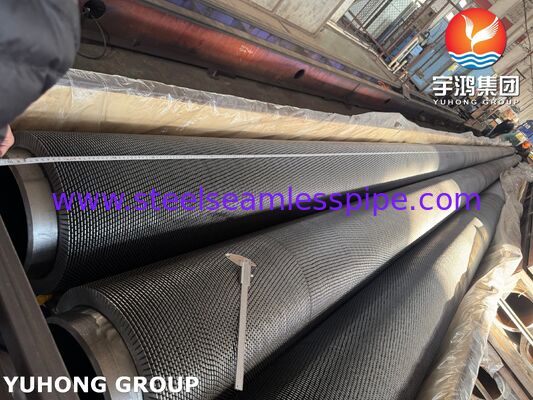

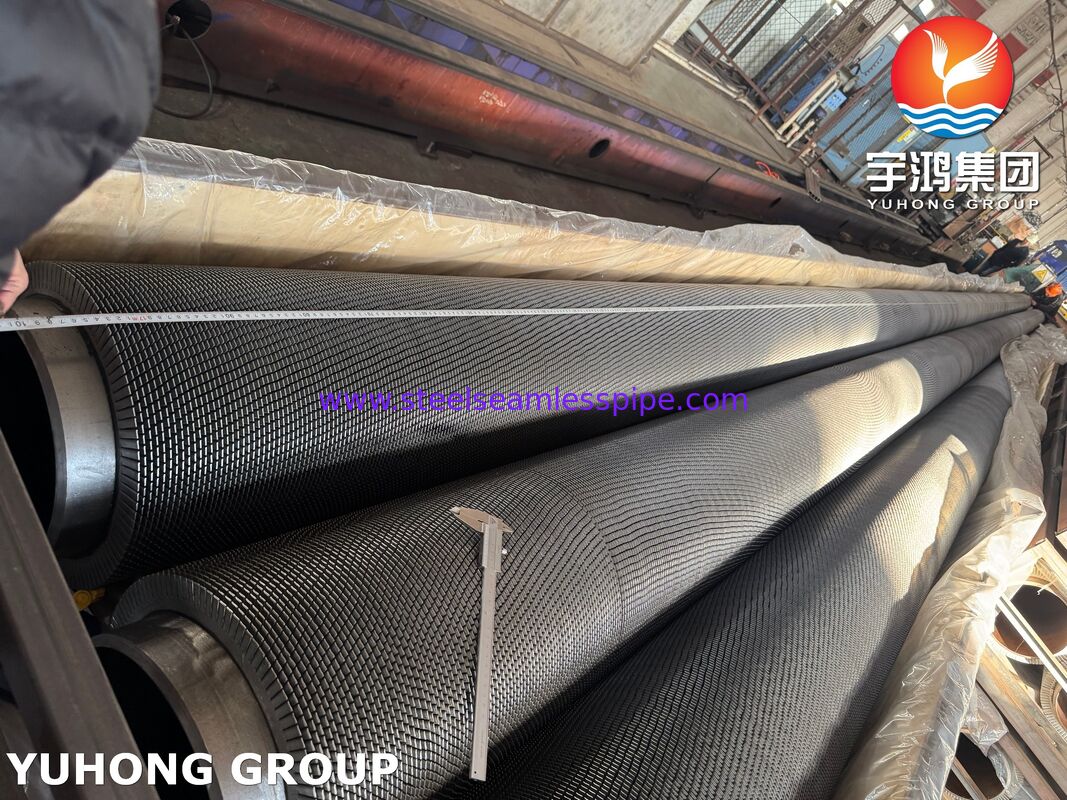

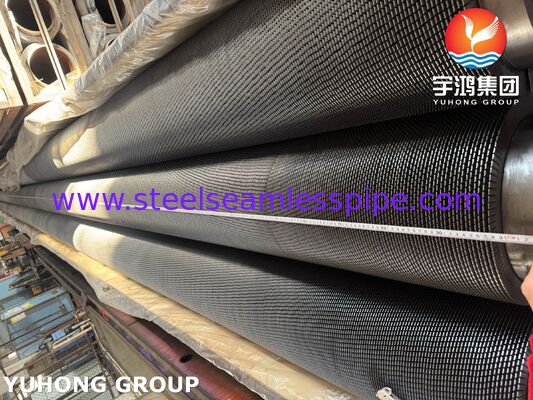

HRSG ইকোনোমাইজারদের জন্য ASTM A335 P22 সেরেটেড ফিনড টিউব

HRSG ইকোনোমাইজারদের জন্য ASTM A335 P22 সেরেটেড ফিনড টিউব

  • HRSG ইকোনোমাইজারদের জন্য ASTM A335 P22 সেরেটেড ফিনড টিউব
  • HRSG ইকোনোমাইজারদের জন্য ASTM A335 P22 সেরেটেড ফিনড টিউব
  • HRSG ইকোনোমাইজারদের জন্য ASTM A335 P22 সেরেটেড ফিনড টিউব
  • HRSG ইকোনোমাইজারদের জন্য ASTM A335 P22 সেরেটেড ফিনড টিউব
HRSG ইকোনোমাইজারদের জন্য ASTM A335 P22 সেরেটেড ফিনড টিউব
পণ্যের বিবরণ:
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: YUHONG
সাক্ষ্যদান: ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834
মডেল নম্বার: N/A
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: 500 কেজি
মূল্য: To be discussed
প্যাকেজিং বিবরণ: প্লাইউড কেস বা আয়রন ফ্রেমের কাঠের কেস
ডেলিভারি সময়: 50-120 দিন
পরিশোধের শর্ত: এল/সি, টি/টি
যোগানের ক্ষমতা: 5000 মিটার/দিন
যোগাযোগ
বিস্তারিত পণ্যের বর্ণনা
পণ্য: সেরেটেড ফিন টিউব উপাদান: ASTM A335 P22
আবেদন: এইচআরএসজি অর্থনীতিবিদ প্যাকেজ: প্লাইউড কেস বা আয়রন ফ্রেমের কাঠের কেস
বিশেষভাবে তুলে ধরা:

এএসটিএম এ৩৩৫ পি২২ ফিনড টিউব

,

সারিযুক্ত ফিন টিউব HRSG ইকোনোমাইজার

,

পি২২ খাদের ফিন টিউব

HRSG ইকোনোমাইজার এবং ASTM A335 P22 এর জন্য সিরেটেড ফিনড টিউব

আমাদের HRSG ইকোনোমাইজারগুলির জন্য সিরেটেড ফিনড টিউব সম্মিলিত-চক্র বিদ্যুৎ কেন্দ্র, বর্জ্য তাপ পুনরুদ্ধার বয়লার এবং অন্যান্য উচ্চ-তাপমাত্রার বয়লার সিস্টেমে উচ্চ-দক্ষতা তাপ পুনরুদ্ধারের জন্য ডিজাইন করা হয়েছে। বেস টিউবটি ASTM A335 P22 থেকে তৈরি করা হয়, যা একটি ক্রোমিয়াম-মলিবডেনাম অ্যালয় স্টিল যা উচ্চ-তাপমাত্রার পরিষেবার জন্য তৈরি করা হয়েছে।

ASTM A335 P22 তে প্রায় 1.90–2.60% ক্রোমিয়াম এবং 0.87–1.13% মলিবডেনাম রয়েছে, যা উচ্চ-তাপমাত্রার শক্তি, অক্সিডেশন প্রতিরোধ ক্ষমতা এবং চাহিদাযুক্ত বয়লার পরিবেশে অবক্ষয়ের বিরুদ্ধে প্রতিরোধের একটি দরকারী সমন্বয় প্রদান করে। ASTM A335 কে উচ্চ-তাপমাত্রার পরিষেবার জন্য একটি সিমলেস ফেরিটিক অ্যালয়-স্টিল পাইপ স্পেসিফিকেশন হিসাবে নির্দিষ্ট করে।

সিরেটেড ফিন ডিজাইন একটি খালি টিউবের তুলনায় বাহ্যিক তাপ-স্থানান্তর পৃষ্ঠকে উল্লেখযোগ্যভাবে বৃদ্ধি করে। সেগমেন্টেড ফিন প্রোফাইল গ্যাসের টার্বুলেন্সকেও উৎসাহিত করে, যা তাপ স্থানান্তর উন্নত করতে সাহায্য করে এবং একই সাথে তাপীয় কর্মক্ষমতা, ফাউলিং প্রতিরোধ ক্ষমতা, ওজন এবং উৎপাদন খরচের মধ্যে একটি ব্যবহারিক ভারসাম্য বজায় রাখে।

এই টিউবগুলি বিশেষত HRSG ইকোনোমাইজারগুলির জন্য উপযুক্ত, যেখানে গরম নিষ্কাশন গ্যাস বয়লারের ফিডওয়াটারকে তাপীয় শক্তি স্থানান্তর করে, জল বাষ্প-উৎপাদন ব্যবস্থার উচ্চ-তাপমাত্রার অংশে প্রবেশ করার আগে।

মূল বৈশিষ্ট্য

  • বেস টিউব উপাদান: ASTM A335 P22 / ASME SA335 P22
  • উপাদানের প্রকার: ক্রোমিয়াম-মলিবডেনাম অ্যালয় স্টিল
  • ফিন টাইপ: সিরেটেড / সেগমেন্টেড ফিন
  • প্রাথমিক প্রয়োগ: HRSG ইকোনোমাইজার
  • অন্যান্য প্রয়োগ: বর্জ্য তাপ পুনরুদ্ধার বয়লার, ইউটিলিটি বয়লার, শিল্প বয়লার এবং রিফাইনারি তাপ-পুনরুদ্ধার ব্যবস্থা
  • উৎপাদন: নিয়ন্ত্রিত ওয়েল্ডিং বা অন্য সম্মত উৎপাদন প্রক্রিয়া দ্বারা ফিনিং
  • উচ্চ-তাপমাত্রার পরিষেবা ক্ষমতা
  • চমৎকার গ্যাস-সাইড তাপ-স্থানান্তর বৃদ্ধি
  • উচ্চ তাপমাত্রায় ভাল যান্ত্রিক শক্তি
  • চাহিদাযুক্ত বিদ্যুৎ-উৎপাদন পরিবেশের জন্য উপযুক্ত
  • কাস্টম টিউব ব্যাস, প্রাচীরের পুরুত্ব, ফিনের উচ্চতা, পিচ এবং দৈর্ঘ্য উপলব্ধ

সাধারণ আকারের পরিসীমা

HRSG থার্মাল ডিজাইন, গ্যাসের বেগ, চাপ হ্রাস, টিউব-সাইড চাপ এবং ইনস্টলেশন প্রয়োজনীয়তা অনুসারে প্রকৃত মাত্রা নির্বাচন করা উচিত।

আইটেম সাধারণ পরিসীমা
বেস টিউব OD 25.4–63.5 মিমি
বেস টিউব প্রাচীরের পুরুত্ব 2.5–8.0 মিমি
সামগ্রিক ফিনের উচ্চতা 10–25 মিমি
ফিনের পুরুত্ব 0.8–2.0 মিমি
ফিনের পিচ 2.5–8.0 মিমি
টিউবের দৈর্ঘ্য 3,000–18,000 মিমি
ফিনের ঘনত্ব প্রায় 125–400 ফিন/মি
টিউবের উপাদান ASTM A335 P22
ফিনের উপাদান কার্বন স্টিল / লো-অ্যালয় স্টিল বা প্রকল্প-নির্দিষ্ট উপাদান

দ্রষ্টব্য: এগুলি নির্দিষ্ট ASTM মাত্রিক প্রয়োজনীয়তার পরিবর্তে প্রতিনিধি উৎপাদন পরিসীমা। চূড়ান্ত মাত্রা ক্রেতার থার্মাল এবং যান্ত্রিক নকশা অনুসারে নির্দিষ্ট করা উচিত।

ASTM A335 P22 রাসায়নিক গঠন

নিম্নলিখিত গঠন ASTM A335 P22 প্রয়োজনীয়তার উপর ভিত্তি করে:

উপাদান ASTM A335 P22 প্রয়োজনীয়তা, wt.%
কার্বন (C) 0.05–0.15
ম্যাঙ্গানিজ (Mn) 0.30–0.60
ফসফরাস (P) ≤ 0.025
সালফার (S) ≤ 0.025
সিলিকন (Si) ≤ 0.50
ক্রোমিয়াম (Cr) 1.90–2.60
মলিবডেনাম (Mo) 0.87–1.13

ক্রোমিয়াম-মলিবডেনাম অ্যালয় সিস্টেম হল প্রধান কারণ P22 উচ্চ-তাপমাত্রার বয়লার এবং তাপ-পুনরুদ্ধার সরঞ্জামগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।

যান্ত্রিক বৈশিষ্ট্য

ASTM A335 P22 এর সাধারণ ন্যূনতম যান্ত্রিক প্রয়োজনীয়তাগুলির মধ্যে রয়েছে:

বৈশিষ্ট্য প্রয়োজনীয়তা
টান শক্তি ≥ 415 MPa
ফলন শক্তি ≥ 205 MPa
দীর্ঘীকরণ প্রযোজ্য ASTM A335 নমুনা এবং পুরুত্বের প্রয়োজনীয়তা অনুসারে
কঠিনতা প্রযোজ্য ASTM A335 প্রয়োজনীয়তা অনুসারে

স্ট্যান্ডার্ড P22 পাইপের জন্য, সাধারণত উল্লিখিত ন্যূনতম টান শক্তি হল 415 MPa (60 ksi) এবং ন্যূনতম ফলন শক্তি হল 205 MPa (30 ksi)। ASTM A335 টান, কঠিনতা এবং অন্যান্য যান্ত্রিক পরীক্ষার জন্য প্রয়োজনীয়তাও স্থাপন করে।

সিরেটেড ফিন ডিজাইন

সিরেটেড ফিন নিয়মিত ব্যবধানে কাটা বা স্লট দিয়ে গঠিত একটি অবিচ্ছিন্ন ফিন স্ট্রিপ নিয়ে গঠিত। একটি সাধারণ অবিচ্ছিন্ন ফিনের তুলনায়, এই সেগমেন্টেড কনফিগারেশন বাউন্ডারি লেয়ারকে ব্যাহত করতে পারে এবং গ্যাস-সাইড টার্বুলেন্স বাড়াতে পারে।

HRSG ইকোনোমাইজারগুলির জন্য, ডিজাইনটি বেশ কয়েকটি সুবিধা প্রদান করে:

  • বাহ্যিক তাপ-স্থানান্তর এলাকা বৃদ্ধি
  • গ্যাস-সাইড তাপ স্থানান্তর উন্নত
  • ফিনের পৃষ্ঠের চারপাশে গ্যাসের প্রবাহ মিশ্রণ উন্নত
  • অবিচ্ছিন্ন ফিনের তাপীয় প্রতিরোধ ক্ষমতা হ্রাস
  • কম্প্যাক্ট তাপ-পুনরুদ্ধার সরঞ্জামের জন্য ভাল উপযোগিতা
  • তাপীয় প্রসারণ এবং অপারেটিং স্ট্রেসের বিরুদ্ধে ব্যবহারিক প্রতিরোধ
  • গ্যাস-সাইড চাপ হ্রাসের প্রয়োজনীয়তা অনুসারে ফিনের উচ্চতা এবং পিচের নমনীয় অপ্টিমাইজেশন

বিভিন্ন HRSG নিষ্কাশন-গ্যাস তাপমাত্রা, গ্যাসের গঠন, বেগ এবং অনুমোদিত চাপ হ্রাসের জন্য ফিনের জ্যামিতি কাস্টমাইজ করা যেতে পারে।

উৎপাদন প্রক্রিয়া

আমাদের সিরেটেড ফিনড টিউবগুলি একটি নিয়ন্ত্রিত ফিন-গঠন এবং সংযুক্তি প্রক্রিয়ার মাধ্যমে তৈরি করা যেতে পারে যা সামঞ্জস্যপূর্ণ ফিন জ্যামিতি এবং নির্ভরযোগ্য টিউব-টু-ফিন যোগাযোগ বজায় রাখার জন্য ডিজাইন করা হয়েছে।

সাধারণ উৎপাদন ধাপগুলির মধ্যে রয়েছে:

  1. P22 বেস টিউব পরিদর্শন
  2. টিউব পৃষ্ঠ প্রস্তুতি
  3. ফিন-স্ট্রিপ প্রস্তুতি
  4. সিরেটেশন / সেগমেন্টেশন গঠন
  5. নিয়ন্ত্রিত ফিন সংযুক্তি
  6. ফিন পিচ এবং উচ্চতা ক্যালিব্রেশন
  7. মাত্রিক পরিদর্শন
  8. পৃষ্ঠ পরিষ্কার
  9. চূড়ান্ত NDT এবং চাপ পরীক্ষা
  10. চিহ্নিতকরণ, সংরক্ষণ এবং প্যাকিং

ফিন সংযুক্তি মানের প্রতি বিশেষ মনোযোগ দেওয়া হয় কারণ দীর্ঘমেয়াদী HRSG অপারেশনের সময় তাপ-স্থানান্তর কর্মক্ষমতা বজায় রাখার জন্য ফিন এবং টিউবের মধ্যে নির্ভরযোগ্য তাপীয় যোগাযোগ অপরিহার্য।

পরিদর্শন এবং পরীক্ষা

প্রযোজ্য ASTM/ASME স্পেসিফিকেশন, ক্রয় আদেশ এবং প্রকল্পের প্রয়োজনীয়তা অনুসারে গুণমান নিয়ন্ত্রণ নিম্নলিখিত পরিদর্শন এবং পরীক্ষাগুলি অন্তর্ভুক্ত করতে পারে:

1. রাসায়নিক বিশ্লেষণ

নির্দিষ্ট P22 রসায়নের সাথে সম্মতি যাচাই করার জন্য হিট এবং/অথবা পণ্য রাসায়নিক বিশ্লেষণ করা হয়।

2. টান পরীক্ষা

টান পরীক্ষা P22 বেস টিউবের প্রয়োজনীয় টান শক্তি, ফলন শক্তি এবং দীর্ঘীকরণ যাচাই করে।

3. কঠিনতা পরীক্ষা

প্রযোজ্য ASTM A335 প্রয়োজনীয়তা অনুসারে কঠিনতা পরীক্ষা করা হয়।

4. হাইড্রোস্ট্যাটিক পরীক্ষা

ASTM A335 প্রতিটি পাইপের দৈর্ঘ্যকে হাইড্রোস্ট্যাটিক পরীক্ষার অধীন হতে হবে, স্পেসিফিকেশনের বিধান সাপেক্ষে।

5. নন-ডেস্ট্রাকটিভ পরীক্ষা (NDT)

অর্ডারের স্পেসিফিকেশনের উপর নির্ভর করে, NDT অন্তর্ভুক্ত থাকতে পারে:

  • আল্ট্রাসনিক পরীক্ষা (UT)
  • এডি-কারেন্ট পরীক্ষা
  • ম্যাগনেটিক পার্টিকেল টেস্টিং (MT)
  • লিকুইড পেনিট্রেন্ট টেস্টিং (PT), যেখানে প্রযোজ্য
  • ওয়েল্ড/ফিন সংযুক্তি পরীক্ষা

ASTM A335 প্রযোজ্য নন-ডেস্ট্রাকটিভ পরীক্ষা পদ্ধতির মাধ্যমে পরীক্ষা করার প্রয়োজন হয়, যেখানে পদ্ধতি এবং আকারের সীমাবদ্ধতা প্রাসঙ্গিক প্রয়োজনীয়তা দ্বারা নিয়ন্ত্রিত হয়।

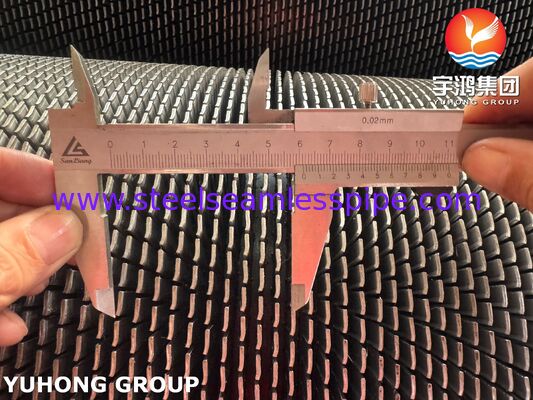

6. মাত্রিক পরিদর্শন

নিম্নলিখিত পরামিতিগুলি পরীক্ষা করা হয়:

  • টিউবের বাইরের ব্যাস
  • টিউবের প্রাচীরের পুরুত্ব
  • টিউবের সোজাভাব
  • টিউবের দৈর্ঘ্য
  • ফিনের উচ্চতা
  • ফিনের পুরুত্ব
  • ফিনের পিচ
  • ফিনের ঘনত্ব
  • ফিন-টু-টিউব সংযুক্তি
  • সামগ্রিক ফিনড ব্যাস

7. চাক্ষুষ এবং পৃষ্ঠ পরিদর্শন

ফাটল, অতিরিক্ত অক্সিডেশন, যান্ত্রিক ক্ষতি, অসম্পূর্ণ ফিন সংযুক্তি এবং অন্যান্য উৎপাদন ত্রুটির জন্য টিউব এবং ফিনের পৃষ্ঠগুলি পরিদর্শন করা হয়।

প্রয়োগ

HRSG ইকোনোমাইজার

এই P22 সিরেটেড ফিনড টিউবগুলির প্রাথমিক প্রয়োগ হল হিট রিকভারি স্টিম জেনারেটর (HRSG) এর ইকোনোমাইজার বিভাগ।

একটি সম্মিলিত-চক্র বিদ্যুৎ কেন্দ্রে, ইকোনোমাইজার গ্যাস-টার্বাইন নিষ্কাশন/তাপ-পুনরুদ্ধার পথ থেকে নির্গত গরম গ্যাস থেকে শক্তি পুনরুদ্ধার করে এবং বয়লারের ফিডওয়াটারকে প্রিহিট করতে ব্যবহার করে। এটি পরবর্তী বাষ্প-উৎপাদন পর্যায়গুলিতে প্রয়োজনীয় শক্তি হ্রাস করে এবং সামগ্রিক প্ল্যান্টের দক্ষতা উন্নত করতে অবদান রাখে।

বর্জ্য তাপ পুনরুদ্ধার বয়লার

এগুলি শিল্প বর্জ্য তাপ পুনরুদ্ধার সিস্টেমের জন্যও উপযুক্ত যেখানে উচ্চ-তাপমাত্রার নিষ্কাশন গ্যাস পাওয়া যায়:

  • গ্যাস টারবাইন
  • প্রসেস ফার্নেস
  • রিফাইনারি ইউনিট
  • পেট্রোকেমিক্যাল প্ল্যান্ট
  • স্টিল-উৎপাদন সরঞ্জাম
  • শিল্প দহন ব্যবস্থা

ইউটিলিটি এবং শিল্প বয়লার

P22 সিরেটেড ফিনড টিউবগুলি প্রচলিত বয়লারগুলির নির্বাচিত ইকোনোমাইজার এবং তাপ-পুনরুদ্ধার বিভাগগুলির জন্য নির্দিষ্ট করা যেতে পারে যেখানে তাপমাত্রা, চাপ এবং নকশার শর্তাবলী উপযুক্ত।

কেন ASTM A335 P22 বেছে নেবেন?

P22 চাহিদাযুক্ত উচ্চ-তাপমাত্রার পরিষেবার জন্য একটি ব্যবহারিক পছন্দ কারণ এর ক্রোমিয়াম-মলিবডেনাম অ্যালয় গঠন সাধারণ কার্বন-স্টিল টিউব উপাদানের চেয়ে উন্নত উচ্চ-তাপমাত্রার কর্মক্ষমতা প্রদান করে।

এর সমন্বয়:

  • উচ্চ-তাপমাত্রার শক্তি
  • ক্রোমিয়াম-সহায়তা অক্সিডেশন প্রতিরোধ ক্ষমতা
  • মলিবডেনাম-বর্ধিত উচ্চ-তাপমাত্রার কর্মক্ষমতা
  • উপযুক্ত পদ্ধতিগুলির অধীনে ভাল ওয়েল্ডেবিলিটি
  • বয়লার এবং তাপ-পুনরুদ্ধার অ্যাপ্লিকেশনগুলির সাথে সামঞ্জস্যতা

এটি প্রকৌশলী HRSG ইকোনোমাইজার ডিজাইনের জন্য উপযুক্ত করে তোলে।

প্রযোজ্য মান

প্রকল্পের স্পেসিফিকেশনের উপর নির্ভর করে, আমাদের সিরেটেড ফিনড টিউবগুলি নিম্নলিখিতগুলির রেফারেন্সে সরবরাহ করা যেতে পারে:

  • ASTM A335 / A335M – P22
  • ASME SA335 – P22
  • প্রযোজ্য ASME বয়লার এবং প্রেসার ভেসেল কোড প্রয়োজনীয়তা
  • প্রকল্প-নির্দিষ্ট HRSG ফ্যাব্রিকেশন স্পেসিফিকেশন
  • গ্রাহক-অনুমোদিত অঙ্কন এবং পরিদর্শন পরিকল্পনা

ASTM A335 বিশেষভাবে উচ্চ-তাপমাত্রার পরিষেবার জন্য সিমলেস ফেরিটিক অ্যালয়-স্টিল পাইপকে অন্তর্ভুক্ত করে এবং রাসায়নিক গঠন, টান বৈশিষ্ট্য, কঠিনতা, হাইড্রোস্ট্যাটিক পরীক্ষা এবং নন-ডেস্ট্রাকটিভ পরীক্ষা সম্পর্কিত প্রয়োজনীয়তা অন্তর্ভুক্ত করে।

কাস্টম উৎপাদন

আমরা গ্রাহকের অঙ্কন বা থার্মাল-ডিজাইন প্রয়োজনীয়তা অনুসারে P22 সিরেটেড ফিনড টিউব তৈরি করতে পারি, যার মধ্যে কাস্টমাইজড অন্তর্ভুক্ত:

  • টিউব OD এবং প্রাচীরের পুরুত্ব
  • টিউবের দৈর্ঘ্য
  • ফিনের উচ্চতা
  • ফিনের পিচ
  • ফিনের পুরুত্ব
  • ফিনের ঘনত্ব
  • ফিনের উপাদান
  • ফিন সংযুক্তি পদ্ধতি
  • খালি প্রান্ত
  • টিউব বাঁকানো কনফিগারেশন
  • পরিদর্শন এবং পরীক্ষার প্রয়োজনীয়তা
  • প্যাকেজিং এবং চিহ্নিতকরণ

HRSG প্রকল্পগুলির জন্য, টিউবের মাত্রা এবং ফিনের জ্যামিতি প্রয়োজনীয় গ্যাসের তাপমাত্রা, টিউব-সাইড চাপ, গ্যাসের বেগ এবং অনুমোদিত চাপ হ্রাসের সাথে সরবরাহ করাফিনড টিউব ডিজাইনকে উদ্দিষ্ট ইকোনোমাইজার ডিউটির জন্য অপ্টিমাইজ করার অনুমতি দেয়।

পণ্যের সারাংশ

HRSG ইকোনোমাইজারগুলির জন্য ASTM A335 P22 সিরেটেড ফিনড টিউবএকটি উচ্চ-তাপমাত্রার ক্রোমিয়াম-মলিবডেনাম অ্যালয়-স্টিল টিউবকে একটি বর্ধিত সিরেটেড তাপ-স্থানান্তর পৃষ্ঠের সাথে একত্রিত করে। এগুলি প্রাথমিকভাবে HRSG ইকোনোমাইজার এবং শিল্প বর্জ্য-তাপ পুনরুদ্ধার সিস্টেমের জন্য প্রকৌশলী করা হয়, যেখানে দক্ষ তাপ পুনরুদ্ধার, যান্ত্রিক নির্ভরযোগ্যতা এবং দীর্ঘমেয়াদী উচ্চ-তাপমাত্রার পরিষেবা অপরিহার্য।
