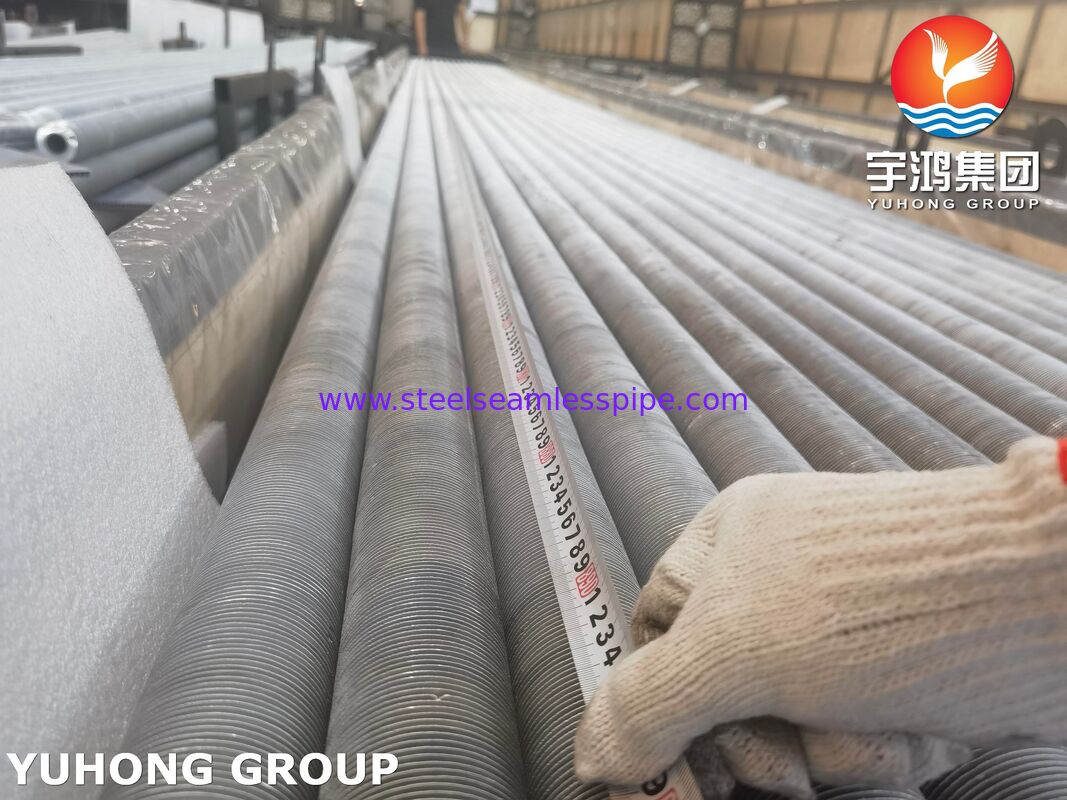

ড্রাই কুলারগুলির জন্য এক্সট্রুডেড ফিনড টিউব – ASME SB163 UNS N08825

ড্রাই কুলারগুলির জন্য এক্সট্রুডেড ফিনড টিউব দ্বারা নির্মিত ASME SB163 UNS N08825 (ইনকোলয় ৮২৫) বেস টিউবগুলি চাহিদাযুক্ত এয়ার-কুলড হিট-ট্রান্সফার অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে যেখানে ক্ষয় প্রতিরোধ, যান্ত্রিক অখণ্ডতা এবং নির্ভরযোগ্য দীর্ঘমেয়াদী অপারেশন গুরুত্বপূর্ণ।

UNS N08825 হল টাইটানিয়াম স্থিতিশীলতা সহ একটি নিকেল-আয়রন-ক্রোমিয়াম-মলিবডেনাম-তামার সংকর ধাতু। ক্রোমিয়াম, মলিবডেনাম, তামা এবং নিকেলের এর সংমিশ্রণ বিস্তৃত ক্ষয়কারী পরিবেশের বিরুদ্ধে শক্তিশালী প্রতিরোধ সরবরাহ করে। ড্রাই-কুলার পরিষেবার জন্য, এই সংকর ধাতু নির্বাচন করা যেতে পারে যখন হিট-ট্রান্সফার সরঞ্জামগুলির প্রচলিত কার্বন-স্টিল বা স্টেইনলেস-স্টিল টিউবিংয়ের চেয়ে উচ্চতর ক্ষয় প্রতিরোধের প্রয়োজন হয়।

আমাদের এক্সট্রুডেড ফিনড টিউব নির্দিষ্ট N08825 বেস টিউবের উপর যান্ত্রিকভাবে বন্ধনযুক্ত একটি অ্যালুমিনিয়াম স্লিভ বা ফিন উপাদান ব্যবহার করে। এক্সট্রুশন প্রক্রিয়াটি ফিন এবং টিউবের মধ্যে একটি ঘনিষ্ঠ এবং অবিচ্ছিন্ন যোগাযোগ তৈরি করে, যা টিউব প্রাচীর থেকে চারপাশের বাতাসে একটি দক্ষ তাপ-স্থানান্তর পথ সরবরাহ করে।

ফলাফলস্বরূপ টিউব অ্যাসেম্বলি ড্রাই কুলার, এয়ার-কুলড হিট এক্সচেঞ্জার, এয়ার-কুলড কনডেনসার, প্রসেস কুলার এবং অন্যান্য ফোর্সড- বা ইন্ডুসড-ড্রাফট এয়ার-কুলিং সরঞ্জাম উভয়ই পরিদর্শন করা যেতে পারে।

পণ্যের হাইলাইট

• বেস টিউব উপাদান: ASME SB163 UNS N08825
• সংকর ধাতু: নিকেল-আয়রন-ক্রোমিয়াম-মলিবডেনাম-তামার সংকর ধাতু ৮২৫
• সাধারণ নাম: ইনকোলয় ৮২৫
• টিউব প্রকার: সিমলেস নিকেল-সংকর ধাতু টিউব
• ফিন প্রকার: এক্সট্রুডেড / বন্ধনযুক্ত অ্যালুমিনিয়াম ফিন
• প্রয়োগ: ড্রাই কুলার এবং এয়ার-কুলড হিট-ট্রান্সফার সরঞ্জাম
• উৎপাদন: বেস টিউবের উপর যান্ত্রিক এক্সট্রুশন
• ফিন-টু-টিউব যোগাযোগ: নির্দিষ্ট নির্মাণ অনুযায়ী অবিচ্ছিন্ন ধাতব/যান্ত্রিক যোগাযোগ
• তাপ স্থানান্তর: বায়ু-পাশের তাপ স্থানান্তরের জন্য উচ্চ বাহ্যিক পৃষ্ঠ এলাকা
• পরিষেবার সুবিধা: ক্ষয়-প্রতিরোধী বেস টিউব উচ্চ-পরিবাহী অ্যালুমিনিয়াম ফিনের সাথে মিলিত
• সরবরাহের ফর্ম: সোজা দৈর্ঘ্য; প্রকল্পের প্রয়োজনীয়তা অনুযায়ী ফিনড অ্যাসেম্বলি সরবরাহ করা যেতে পারে

ASME/ASTM B163 কনডেনসার এবং হিট-এক্সচেঞ্জার অ্যাপ্লিকেশনের জন্য সিমলেস নিকেল এবং নিকেল-সংকর ধাতু টিউবগুলি কভার করে এবং নির্দিষ্ট সংকর ধাতুগুলির মধ্যে UNS N08825 অন্তর্ভুক্ত করে।

ড্রাই-কুলার ফিনড টিউবের জন্য UNS N08825 কেন ব্যবহার করবেন?

ড্রাই কুলারগুলি দক্ষ বায়ু-পাশের তাপ স্থানান্তরের উপর ব্যাপকভাবে নির্ভর করে। যেহেতু জলের তুলনায় বাতাসের তাপ পরিবাহিতা তুলনামূলকভাবে কম, তাই সাধারণত একটি বড় বাহ্যিক তাপ-স্থানান্তর পৃষ্ঠের প্রয়োজন হয়। এক্সট্রুডেড ফিনগুলি একটি কম্প্যাক্ট হিট-এক্সচেঞ্জার কনফিগারেশন বজায় রেখে কার্যকর বাহ্যিক পৃষ্ঠ এলাকাকে উল্লেখযোগ্যভাবে বৃদ্ধি করে।

UNS N08825 বেস টিউব বিশেষত দরকারী যেখানে টিউব-পাশের পরিবেশ হিট এক্সচেঞ্জারকে ক্ষয়কারী মিডিয়ার সংস্পর্শে আনতে পারে বা যেখানে উন্নত সংকর ধাতু কর্মক্ষমতা প্রয়োজন।

সংকর ধাতুটিতে প্রায় ৩৮-৪৬% নিকেল, ১৯.৫-২৩.৫% ক্রোমিয়াম, ২.৫-৩.৫% মলিবডেনাম এবং ১.৫-৩.০% তামা রয়েছে, স্থিতিশীলতার জন্য টাইটানিয়াম যোগ করা হয়েছে।

ক্ষয়-প্রতিরোধী N08825 টিউব এবং উচ্চ-পরিবাহী এক্সট্রুডেড অ্যালুমিনিয়াম ফিনের সংমিশ্রণ টিউব-পাশের ক্ষয় প্রতিরোধ এবং দক্ষ বায়ু-পাশের তাপ অপচয় উভয়ই পরিদর্শন করা যেতে পারে।

সাধারণ অ্যাপ্লিকেশন

আমাদের ASME SB163 UNS N08825 এক্সট্রুডেড ফিনড টিউবগুলি এর জন্য প্রকৌশলী করা যেতে পারে:

১. ড্রাই কুলার

বন্ধ-লুপ কুলিং সিস্টেমে ব্যবহৃত হয় যেখানে প্রক্রিয়া তরল বা জল/গ্লাইকোল মিশ্রণগুলি সরাসরি জল বাষ্পীভবনের পরিবর্তে পরিবেষ্টিত বায়ু দ্বারা শীতল করা হয়।

২. এয়ার-কুলড হিট এক্সচেঞ্জার

সরঞ্জামের জন্য উপযুক্ত যেখানে ফিনড টিউব বান্ডেলের মাধ্যমে প্রক্রিয়া তরল থেকে বায়ুমণ্ডলীয় বাতাসে তাপ স্থানান্তর করতে হবে।

৩. শিল্প প্রক্রিয়া শীতলীকরণ

রাসায়নিক এবং প্রক্রিয়া শিল্পগুলির জন্য নির্দিষ্ট করা যেতে পারে যেখানে ক্ষয় প্রতিরোধ একটি গুরুত্বপূর্ণ বিবেচনা।

৪. শক্তি এবং শক্তি ব্যবস্থা

সহায়ক কুলিং সিস্টেম এবং অন্যান্য এয়ার-কুলড হিট-ট্রান্সফার সরঞ্জামগুলিতে প্রযোজ্য যেখানে অপারেটিং পরিবেশ দ্বারা সংকর ধাতু নির্বাচন নির্ধারিত হয়।

৫. ক্ষয়-সংবেদনশীল কুলিং সিস্টেম

UNS N08825 বিবেচনা করা যেতে পারে যেখানে প্রচলিত স্টেইনলেস-স্টিল বা কার্বন-স্টিল টিউব উপাদানগুলি কাঙ্ক্ষিত ক্ষয় প্রতিরোধ সরবরাহ করতে পারে না।

এক্সট্রুডেড ফিন টিউব নির্মাণ

একটি এক্সট্রুডেড ফিনড টিউব সাধারণত গঠিত হয়:

UNS N08825 সিমলেস বেস টিউব + অ্যালুমিনিয়াম ফিন স্লিভ + এক্সট্রুডেড ফিন প্রোফাইল

উৎপাদনের সময়, একটি অ্যালুমিনিয়াম টিউব বা স্লিভ বেস টিউবের চারপাশে স্থাপন করা হয় এবং ফিন তৈরি করার জন্য যান্ত্রিকভাবে এক্সট্রুড করা হয়। এক্সট্রুশন প্রক্রিয়াটি ফিন উপাদানকে টিউব পৃষ্ঠের সাথে শক্তভাবে সংযুক্ত করে।

এই নির্মাণে বেশ কয়েকটি গুরুত্বপূর্ণ সুবিধা রয়েছে:

• বৃহৎ বাহ্যিক তাপ-স্থানান্তর এলাকা
• দক্ষ টিউব-টু-ফিন তাপ পরিবাহিতা
• শক্তিশালী যান্ত্রিক সংযুক্তি
• ফিন আলগা হওয়ার বিরুদ্ধে ভাল প্রতিরোধ
• ধারাবাহিক ফিন জ্যামিতি
• কম্প্যাক্ট হিট-এক্সচেঞ্জার ডিজাইন
• উচ্চ-ভলিউম বায়ু-পাশের তাপ স্থানান্তরের জন্য উপযুক্ত

ড্রাই কুলারগুলির জন্য, প্রয়োজনীয় তাপীয় ডিউটি, বায়ু বেগ, চাপ হ্রাস, পরিবেষ্টিত অবস্থা এবং যান্ত্রিক প্রয়োজনীয়তা অনুসারে সঠিক ফিন উচ্চতা, পুরুত্ব, পিচ, প্রতি ইউনিট দৈর্ঘ্যে ফিনের সংখ্যা এবং অ্যালুমিনিয়াম সংকর ধাতু নির্বাচন করা উচিত।

স্ট্যান্ডার্ড / সাধারণ আকারের পরিসীমা

ASME SB163 টিউব স্পেসিফিকেশন সিমলেস নিকেল এবং নিকেল-সংকর ধাতু টিউবগুলি ৩ ইঞ্চি (৭৬.২ মিমি) বাইরের ব্যাস পর্যন্ত কভার করে, নির্দিষ্ট প্রাচীর-পুরুত্ব সীমাবদ্ধতা সহ।

ড্রাই কুলারগুলিতে ব্যবহৃত এক্সট্রুডেড ফিনড টিউবগুলির জন্য, সাধারণত প্রকৌশলী করা বেস-টিউব আকারগুলির মধ্যে রয়েছে:

দ্রষ্টব্য: এগুলি সাধারণ প্রকৌশল পরিসীমা, সার্বজনীন SB163 মাত্রিক প্রয়োজনীয়তা নয়। চূড়ান্ত মাত্রাগুলি ড্রাই-কুলার থার্মাল ডিজাইন এবং ক্রেতার স্পেসিফিকেশন অনুসারে নিশ্চিত করা উচিত।

ASTM B163 নির্দিষ্টভাবে বাইরের-ব্যাস/গড়-প্রাচীর এবং বাইরের-ব্যাস/ন্যূনতম-প্রাচীর টিউব কনফিগারেশনগুলিকে স্বীকৃতি দেয়।

ASME SB163 UNS N08825 এর রাসায়নিক গঠন

UNS N08825 এর জন্য সাধারণ নির্দিষ্ট রাসায়নিক প্রয়োজনীয়তাগুলির মধ্যে রয়েছে:

নিকেল, ক্রোমিয়াম, মলিবডেনাম এবং তামা সংকর ধাতুর ক্ষয়-প্রতিরোধী বৈশিষ্ট্যগুলির জন্য বিশেষভাবে গুরুত্বপূর্ণ, যখন টাইটানিয়াম স্থিতিশীলতা সরবরাহ করে।

যান্ত্রিক বৈশিষ্ট্য

UNS N08825 টিউব এর জন্য, যান্ত্রিক প্রয়োজনীয়তাগুলি প্রযোজ্য পণ্য স্পেসিফিকেশন এবং সরবরাহকৃত অবস্থার উপর নির্ভর করে। অ্যানিলড টিউবের জন্য ন্যূনতম বৈশিষ্ট্যগুলির একটি সাধারণ উল্লেখ করা সেট অন্তর্ভুক্ত:

প্রযোজ্য ASME/ASTM স্পেসিফিকেশন এবং ক্রয় আদেশ সরবরাহকৃত টিউবের জন্য চূড়ান্ত গ্রহণযোগ্যতার মান নিয়ন্ত্রণ করবে। প্রকাশিত B163 তথ্য টান শক্তি, ফলন শক্তি, দীর্ঘীকরণ এবং কঠোরতা প্রয়োজনীয় যান্ত্রিক বৈশিষ্ট্যগুলির মধ্যে চিহ্নিত করে।

পরিদর্শন এবং পরীক্ষা

ড্রাই-কুলার পরিষেবায় নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করার জন্য, আমাদের এক্সট্রুডেড ফিনড টিউবগুলি বেস-টিউব পর্যায়ে এবং চূড়ান্ত ফিনড-টিউব পর্যায়ে উভয়ই পরিদর্শন করা যেতে পারে।

১. রাসায়নিক বিশ্লেষণ

UNS N08825 গঠন যাচাই করার জন্য পজিটিভ মেটেরিয়াল আইডেন্টিফিকেশন এবং/অথবা ল্যাবরেটরি রাসায়নিক বিশ্লেষণ করা যেতে পারে।

২. টেনসাইল টেস্ট

টেনসাইল টেস্টিং যাচাই করে:

• টান শক্তি
• ফলন শক্তি
• দীর্ঘীকরণ

এগুলি ASTM B163 দ্বারা সম্বোধন করা যান্ত্রিক প্রয়োজনীয়তাগুলির মধ্যে রয়েছে।

৩. হার্ডনেস টেস্ট

প্রযোজ্য স্পেসিফিকেশন অনুসারে রকওয়েল হার্ডনেস টেস্টিং করা যেতে পারে।

৪. হাইড্রোস্ট্যাটিক টেস্টিং

বেস টিউবে লিকেজ বা চাপ-ধারণকারী ত্রুটি সনাক্ত করার জন্য হাইড্রোস্ট্যাটিক টেস্টিং নির্দিষ্ট করা যেতে পারে।

৫. এডি কারেন্ট / ননডেস্ট্রাকটিভ ইলেকট্রিক টেস্টিং

সিমলেস নিকেল-সংকর ধাতু টিউবিংয়ে বিচ্ছিন্নতা সনাক্ত করার জন্য ননডেস্ট্রাকটিভ ইলেকট্রিক্যাল পরীক্ষা প্রয়োগ করা যেতে পারে। প্রযোজ্য টিউব স্ট্যান্ডার্ডগুলি ননডেস্ট্রাকটিভ টেস্টিং প্রয়োজনীয়তা এবং পদ্ধতিগুলি নির্দিষ্ট করে।

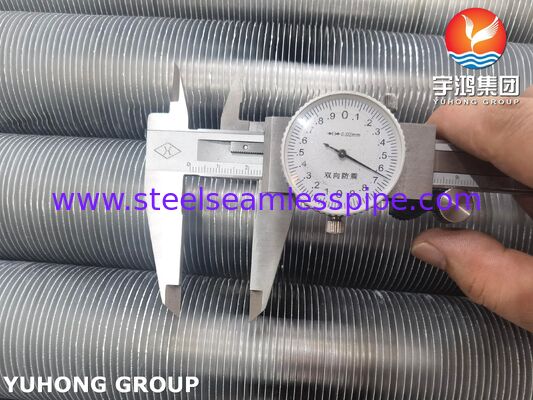

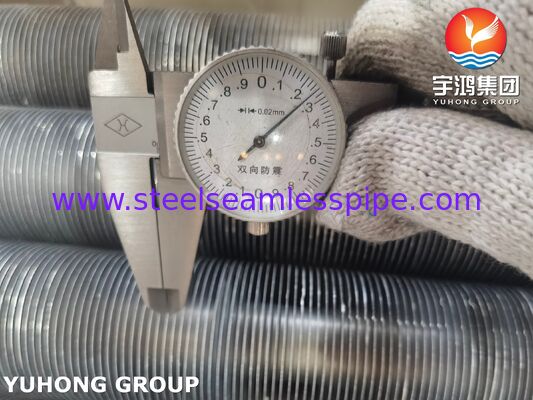

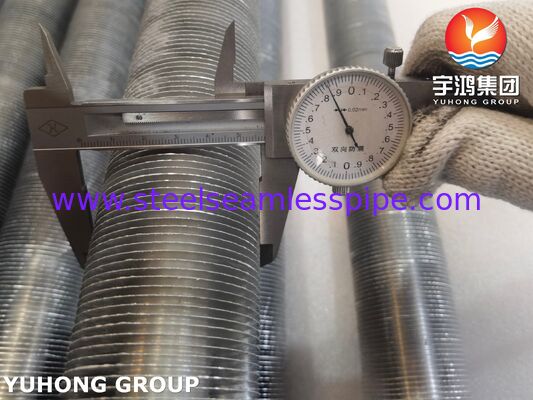

৬. মাত্রিক পরিদর্শন

চূড়ান্ত টিউবগুলি এর জন্য পরীক্ষা করা যেতে পারে:

• টিউব বাইরের ব্যাস
• প্রাচীর পুরুত্ব
• টিউব দৈর্ঘ্য
• ফিন বাইরের ব্যাস
• ফিন উচ্চতা
• ফিন পুরুত্ব
• ফিন পিচ
• ফিন কনসেন্ট্রিসিটি
• সামগ্রিক সোজাভাব

৭. ফিন বন্ড / যোগাযোগ পরিদর্শন

অ্যালুমিনিয়াম ফিন এবং N08825 বেস টিউবের মধ্যে সঠিক যান্ত্রিক সংযোগ যাচাই করার জন্য এক্সট্রুশন প্রক্রিয়া এবং চূড়ান্ত অ্যাসেম্বলি পরিদর্শন করা যেতে পারে।

৮. ভিজ্যুয়াল এবং সারফেস পরিদর্শন

দৃশ্যমান ত্রুটি, ডেন্ট, ফাটল, অতিরিক্ত স্ক্র্যাচ, বিকৃতি, ফিন ক্ষতি এবং অন্যান্য উত্পাদন অস্বাভাবিকতার জন্য টিউব এবং ফিন পৃষ্ঠগুলি পরীক্ষা করা হয়।

৯. PMI পরিদর্শন

বেস টিউব UNS N08825 এর সাথে সঙ্গতিপূর্ণ কিনা তা নিশ্চিত করার জন্য যেখানে প্রয়োজন সেখানে পজিটিভ মেটেরিয়াল আইডেন্টিফিকেশন অফার করা যেতে পারে।

উৎপাদন প্রক্রিয়া

আমাদের সাধারণ উৎপাদন পথ হল:

UNS N08825 সিমলেস টিউব → আগত পরিদর্শন → পৃষ্ঠ প্রস্তুতি → অ্যালুমিনিয়াম স্লিভ অ্যাসেম্বলি → এক্সট্রুশন → ফিন গঠন → মাত্রিক পরিদর্শন → ফিন/টিউব বন্ডিং পরিদর্শন → কাটিং → চূড়ান্ত পরিদর্শন → প্যাকিং

অভিন্ন ফিন জ্যামিতি এবং অ্যালুমিনিয়াম ফিন এবং নিকেল-সংকর ধাতু টিউবের মধ্যে ঘনিষ্ঠ যোগাযোগ অর্জনের জন্য এক্সট্রুশন প্রক্রিয়াটি সাবধানে নিয়ন্ত্রণ করা হয়।

বৃহৎ ড্রাই-কুলার প্রকল্পগুলির জন্য, ফিন জ্যামিতি এর অনুসারে কাস্টমাইজ করা যেতে পারে:

• প্রয়োজনীয় তাপ-স্থানান্তর ক্ষমতা
• বায়ু-পাশের চাপ হ্রাস
• ফ্যান ক্ষমতা
• ডিজাইন বায়ু তাপমাত্রা
• প্রক্রিয়া-তরল তাপমাত্রা
• টিউব-পাশের চাপ
• টিউব বিন্যাস
• প্রয়োজনীয় ক্ষয় প্রতিরোধ
• সামগ্রিক বান্ডেল মাত্রা

আমাদের ASME SB163 N08825 এক্সট্রুডেড ফিনড টিউবের সুবিধা

ক্ষয়-প্রতিরোধী বেস টিউব
UNS N08825 চাহিদাযুক্ত পরিবেশের জন্য একটি নিকেল-সংকর ধাতু সমাধান সরবরাহ করে।

উচ্চ বায়ু-পাশের তাপ-স্থানান্তর দক্ষতা
এক্সট্রুডেড ফিনগুলি তাপ স্থানান্তরের জন্য উপলব্ধ বাহ্যিক পৃষ্ঠ এলাকা বৃদ্ধি করে।

শক্তিশালী ফিন-টু-টিউব যোগাযোগ
এক্সট্রুশন প্রক্রিয়া ফিন এবং টিউবের মধ্যে ঘনিষ্ঠ যান্ত্রিক যোগাযোগ সরবরাহ করে।

কম্প্যাক্ট হিট-এক্সচেঞ্জার ডিজাইন
একটি বৃহত্তর কার্যকর পৃষ্ঠ এলাকা তুলনামূলকভাবে কম্প্যাক্ট বান্ডেলের মধ্যে উচ্চ তাপ-স্থানান্তর ক্ষমতা সক্ষম করে।

কাস্টমাইজযোগ্য জ্যামিতি
প্রকল্পের প্রয়োজনীয়তা অনুসারে টিউব ব্যাস, প্রাচীর পুরুত্ব, ফিন উচ্চতা, পিচ, পুরুত্ব এবং সামগ্রিক দৈর্ঘ্য তৈরি করা যেতে পারে।

প্রকৌশলী ড্রাই-কুলার সিস্টেমের জন্য উপযুক্ত
ফিনড টিউবগুলি ফোর্সড-ড্রাফট বা ইন্ডুসড-ড্রাফট এয়ার-কুলিং সরঞ্জামগুলিতে অন্তর্ভুক্ত করা যেতে পারে।

গুণমান ডকুমেন্টেশন

অনুরোধে, সরবরাহ প্যাকেজে অন্তর্ভুক্ত থাকতে পারে:

• উপাদান পরীক্ষা শংসাপত্র (MTC)
• রাসায়নিক বিশ্লেষণ প্রতিবেদন
• যান্ত্রিক পরীক্ষা প্রতিবেদন
• মাত্রিক পরিদর্শন প্রতিবেদন
• হাইড্রোস্ট্যাটিক পরীক্ষা প্রতিবেদন
• এডি-কারেন্ট/NDT প্রতিবেদন
• PMI প্রতিবেদন
• ফিন মাত্রিক পরিদর্শন রেকর্ড
• সঙ্গতির শংসাপত্র
• তৃতীয়-পক্ষ পরিদর্শন ডকুমেন্টেশন
• প্যাকিং তালিকা এবং ট্রেসেবিলিটি রেকর্ড

প্রকল্প ট্রেসেবিলিটির জন্য কাঁচা N08825 টিউব থেকে চূড়ান্ত ফিনড-টিউব উৎপাদন পর্যন্ত হিট নম্বরগুলি বজায় রাখা যেতে পারে।

পণ্য স্পেসিফিকেশন সারাংশ
