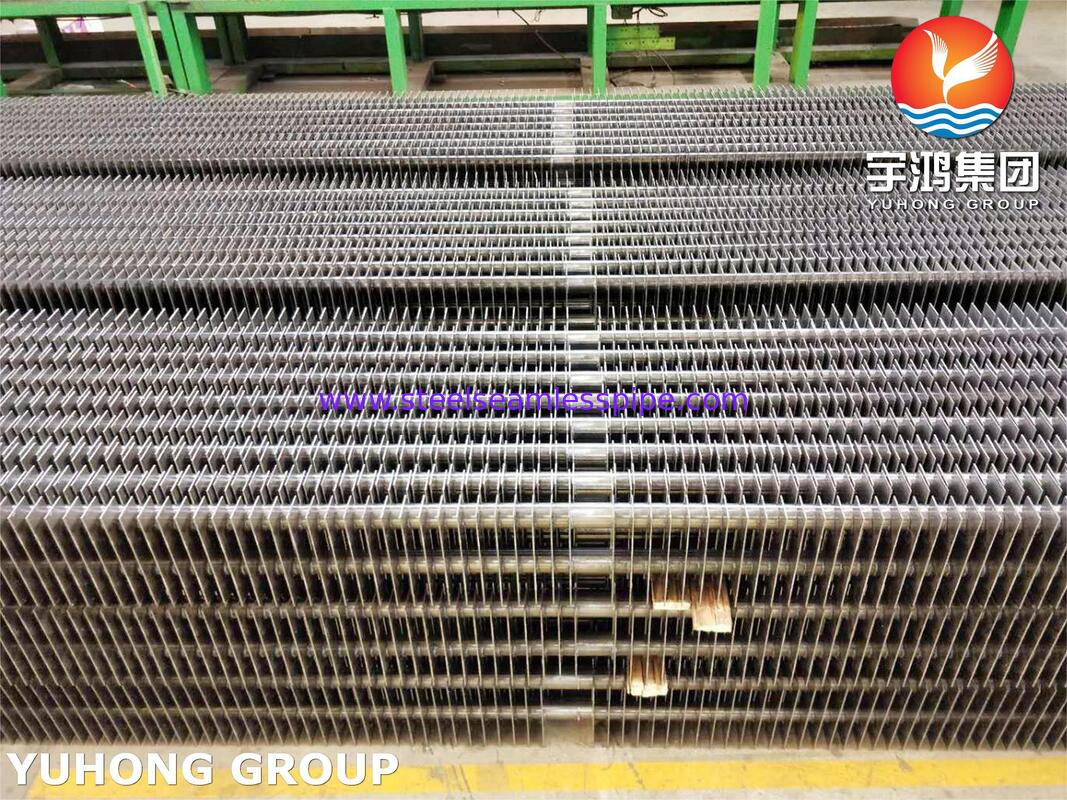

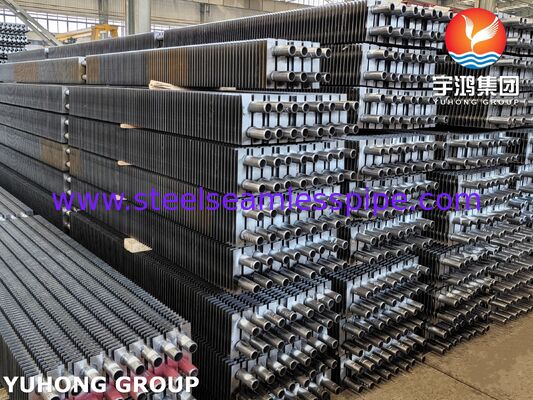

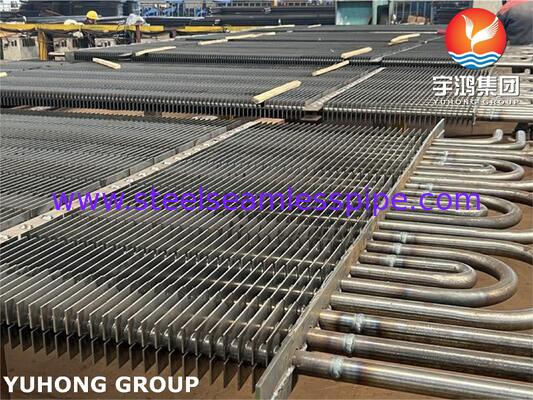

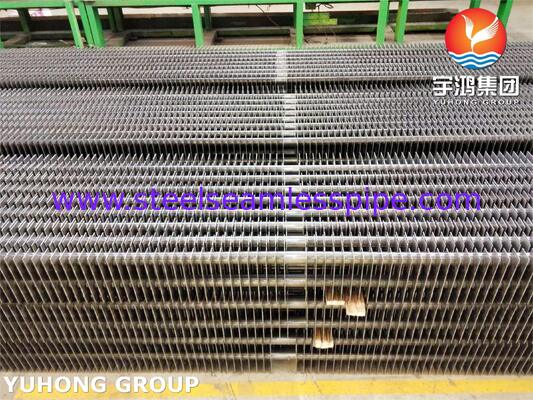

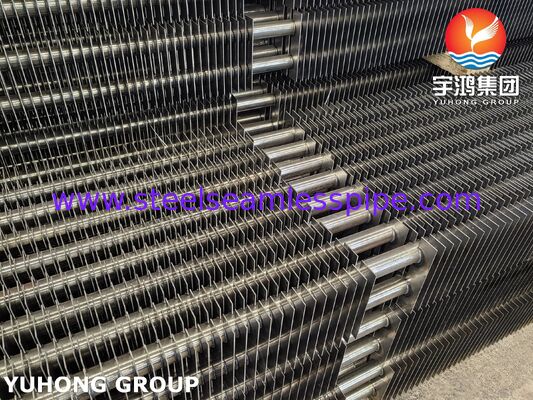

সুপারহিটারগুলির জন্য উচ্চ-ফ্রিকোয়েন্সি ওয়েল্ডেড ফিনড টিউব – ASTM A192
পণ্যের সংক্ষিপ্ত বিবরণ
সুপারহিটারগুলির জন্য উচ্চ-ফ্রিকোয়েন্সি ওয়েল্ডেড ফিনড টিউবগুলি শিল্প বয়লার, বিদ্যুৎ কেন্দ্র, বর্জ্য-তাপ পুনরুদ্ধার ইউনিট এবং বাষ্প-উৎপাদন ব্যবস্থায় তাপীয় দক্ষতা উন্নত করার জন্য ডিজাইন করা তাপ-স্থানান্তর উপাদান। ASTM A192 কার্বন ইস্পাত বেস টিউব এবং উচ্চ-ফ্রিকোয়েন্সি ওয়েল্ডেড ফিন ব্যবহার করে তৈরি, এই পণ্যগুলি কার্যকর তাপ-স্থানান্তর পৃষ্ঠের ক্ষেত্রফল বৃদ্ধি করে, সরঞ্জামগুলিকে গরম ফ্লু গ্যাস থেকে আরও বেশি তাপ পুনরুদ্ধার করতে এবং বয়লার জল বা বাষ্পে স্থানান্তর করতে সহায়তা করে।
আমাদের উচ্চ-ফ্রিকোয়েন্সি ওয়েল্ডেড ফিনড টিউবগুলি চাপ-বহনকারী কার্বন ইস্পাত টিউবকে দৃঢ়ভাবে সংযুক্ত ফিনের সাথে একত্রিত করে কার্যকর তাপ বিনিময়, নির্ভরযোগ্য নির্মাণ এবং চাহিদাযুক্ত তাপীয় প্রয়োগের জন্য নমনীয় কনফিগারেশন বিকল্প সরবরাহ করে। টিউব মাত্রা, ফিন জ্যামিতি এবং উপাদান স্পেসিফিকেশনগুলি প্রকল্পের প্রয়োজনীয়তা এবং সরঞ্জাম নকশার শর্তাবলী পূরণের জন্য কাস্টমাইজ করা যেতে পারে।
গুরুত্বপূর্ণ উপাদানের নোট: ASTM A192/A192M উচ্চ-চাপ পরিষেবার জন্য বিজোড় কার্বন ইস্পাত বয়লার এবং সুপারহিটার টিউবগুলিকে অন্তর্ভুক্ত করে। স্ট্যান্ডার্ডটি নিজে উচ্চ-ফ্রিকোয়েন্সি ফিন-ওয়েল্ডিং প্রক্রিয়াকে সম্পূর্ণভাবে সংজ্ঞায়িত করে না, তাই সমাপ্ত ফিনড-টিউব অ্যাসেম্বলিটি ফিন উপাদান, ওয়েল্ড অখণ্ডতা, মাত্রিক সহনশীলতা এবং পরিদর্শনের জন্য পৃথক প্রয়োজনীয়তা সহ নির্দিষ্ট করা উচিত।
মূল পণ্যের বৈশিষ্ট্য
উন্নত তাপ-স্থানান্তর কর্মক্ষমতা: ফিনগুলি ফ্লু গ্যাস থেকে আরও কার্যকর তাপ পুনরুদ্ধারের জন্য বাহ্যিক তাপ-স্থানান্তর এলাকা প্রসারিত করে।
উচ্চ-ফ্রিকোয়েন্সি ওয়েল্ডেড ফিন সংযুক্তি: ওয়েল্ডিং প্রক্রিয়াটি যোগ্য পদ্ধতি অনুসারে তৈরি হলে ফিন স্ট্রিপ এবং বেস টিউবের মধ্যে একটি অবিচ্ছিন্ন, সুরক্ষিত সংযোগ তৈরি করে।
কার্বন ইস্পাত চাপ টিউব: নকশার সীমা মেনে চললে ASTM A192 উপাদান নির্দিষ্ট বয়লার এবং সুপারহিটার পরিষেবা শর্তাবলীর জন্য উপযুক্ত।
কাস্টমাইজযোগ্য ফিন জ্যামিতি: তাপ-স্থানান্তর কর্মক্ষমতা, গ্যাস-পাশের চাপ হ্রাস এবং ফাউলিং প্রতিরোধের ভারসাম্য বজায় রাখার জন্য ফিনের উচ্চতা, পুরুত্ব, পিচ এবং কনফিগারেশন নির্বাচন করা যেতে পারে।
নমনীয় উত্পাদন বিকল্প: বয়লার বিন্যাস অনুসারে টিউবের দৈর্ঘ্য, ফিন কভারেজ, প্রান্ত প্রস্তুতি এবং ফিন-বিহীন অংশগুলি তৈরি করা যেতে পারে।
গুণমান-কেন্দ্রিক উৎপাদন: উপাদানের ট্রেসেবিলিটি, মাত্রিক পরিদর্শন এবং উপযুক্ত ওয়েল্ড-অখণ্ডতা পরীক্ষা ধারাবাহিক উত্পাদন গুণমান সমর্থন করতে সহায়তা করে।
সাধারণ অ্যাপ্লিকেশন
শিল্প বয়লার সুপারহিটার
গ্যাস-পাশের তাপ স্থানান্তর উন্নত করতে এবং বাষ্প-তাপমাত্রা নিয়ন্ত্রণে সহায়তা করার জন্য উপযুক্ত বয়লার কনফিগারেশনে ব্যবহৃত হয়।
বিদ্যুৎ উৎপাদন
বয়লার তাপ-পুনরুদ্ধার বিভাগে প্রয়োগ করা হয় যেখানে অপারেটিং তাপমাত্রা, চাপ এবং ক্ষয়কারী পরিবেশ নির্বাচিত কার্বন ইস্পাতের সাথে সামঞ্জস্যপূর্ণ।
বর্জ্য-তাপ পুনরুদ্ধার ব্যবস্থা
উপযুক্তভাবে ডিজাইন করা তাপ-পুনরুদ্ধার সরঞ্জামগুলিতে শিল্প নিষ্কাশন গ্যাস থেকে দরকারী তাপীয় শক্তি পুনরুদ্ধার করতে সহায়তা করে।
স্ট্যান্ডার্ড আকারের পরিসীমা
নিম্নলিখিতগুলি উচ্চ-ফ্রিকোয়েন্সি ওয়েল্ডেড ফিনড টিউবগুলির জন্য সাধারণ বাণিজ্যিক উত্পাদন পরিসীমা। এগুলি নির্দেশক, ASTM A192 দ্বারা বাধ্যতামূলক মাত্রিক প্রয়োজনীয়তা নয়। চূড়ান্ত মাত্রাগুলি বয়লার নকশা, তাপ-স্থানান্তর গণনা এবং প্রকল্পের স্পেসিফিকেশন অনুসারে সম্মত হওয়া উচিত।
প্যারামিটার |
সাধারণ পরিসীমা |
বেস টিউবের বাইরের ব্যাস |
19.05–76.2 মিমি |
বেস টিউবের প্রাচীরের পুরুত্ব |
2.0–8.0 মিমি |
টিউবের দৈর্ঘ্য |
3,000–18,000 মিমি |
ফিনের উচ্চতা |
10–25 মিমি |
ফিনের পুরুত্ব |
0.8–1.5 মিমি |
ফিনের পিচ |
2.5–8.0 মিমি |
ফিনের উপাদান |
কার্বন ইস্পাত বা অন্য কোনো নির্দিষ্ট সামঞ্জস্যপূর্ণ উপাদান |
ফিনের কনফিগারেশন |
সলিড, সেরেটেড, বা প্রকল্প-নির্দিষ্ট প্রোফাইল |
ফিনের সংযুক্তি |
উচ্চ-ফ্রিকোয়েন্সি রেজিস্ট্যান্স ওয়েল্ডিং |
কাস্টমাইজেশন: উত্পাদন ক্ষমতা সাপেক্ষে অন্যান্য মাত্রা উপলব্ধ হতে পারে। অর্ডার করার আগে অনুগ্রহ করে বেস টিউবের ব্যাস, প্রাচীরের পুরুত্ব, ফিনের উপাদান, ফিনের পিচ, ফিনের উচ্চতা, টিউবের দৈর্ঘ্য এবং প্রযোজ্য কোড নিশ্চিত করুন।
ASTM A192 রাসায়নিক গঠন
ASTM A192/A192M-24 কার্বন ইস্পাত টিউবের জন্য নিম্নলিখিত রাসায়নিক গঠনের সীমা নির্দিষ্ট করে।
উপাদান |
গঠন, wt.% |
কার্বন (C) |
0.06–0.18 |
ম্যাঙ্গানিজ (Mn) |
0.27–0.63 |
ফসফরাস (P) |
≤ 0.035 |
সালফার (S) |
≤ 0.035 |
সিলিকন (Si) |
≤ 0.25 |
এই সীমাগুলি ASTM A192 বেস টিউব উপাদানের জন্য প্রযোজ্য, ফিন স্ট্রিপের জন্য স্বয়ংক্রিয়ভাবে নয়। ফিনের উপাদান অবশ্যই তার নিজস্ব নির্দিষ্ট গ্রেড এবং রাসায়নিক গঠনের প্রয়োজনীয়তা মেনে চলতে হবে।
যান্ত্রিক বৈশিষ্ট্য
ASTM A192 কার্বন ইস্পাত বয়লার টিউবিংয়ের জন্য সাধারণ নির্দিষ্ট যান্ত্রিক প্রয়োজনীয়তাগুলির মধ্যে নিম্নলিখিতগুলি অন্তর্ভুক্ত রয়েছে:
বৈশিষ্ট্য |
ASTM A192 প্রয়োজনীয়তা |
টান শক্তি, সর্বনিম্ন |
325 MPa (47 ksi) |
ফলন শক্তি, সর্বনিম্ন |
180 MPa (26 ksi) |
50.8 মিমি (2 ইঞ্চি) এ প্রসারণ, সর্বনিম্ন |
35% |
ব্রিনেল কঠোরতা, সর্বোচ্চ, প্রাচীর ≥ 5.1 মিমি |
137 HBW |
রকওয়েল কঠোরতা, সর্বোচ্চ, প্রাচীর< 5.1 মিমি |
77 HRBW |
বিজোড় কার্বন ইস্পাত বয়লার টিউব স্ট্যান্ডার্ড
+1
যান্ত্রিক বৈশিষ্ট্যগুলি প্রযোজ্য স্পেসিফিকেশন এবং পরীক্ষার শর্তাবলী অনুসারে বেস টিউবের জন্য নির্ধারিত হয়। এগুলি সম্পূর্ণ ওয়েল্ডেড ফিন অ্যাসেম্বলির গ্যারান্টিযুক্ত বৈশিষ্ট্য হিসাবে ব্যাখ্যা করা উচিত নয়। ফিন ওয়েল্ড এবং তাপ-প্রভাবিত অঞ্চলের জন্য উপযুক্ত উত্পাদন এবং পরিদর্শন নিয়ন্ত্রণ প্রয়োজন।
উৎপাদন প্রক্রিয়া
বেস টিউব প্রস্তুতি: বিজোড় ASTM A192 কার্বন ইস্পাত টিউব সংগ্রহ এবং যাচাই করুন, যার মধ্যে উপাদানের সনাক্তকরণ, মাত্রা এবং ট্রেসেবিলিটি অন্তর্ভুক্ত।
পৃষ্ঠ প্রস্তুতি: সামঞ্জস্যপূর্ণ ওয়েল্ডিং সমর্থন করার জন্য টিউব এবং ফিনের যোগাযোগের পৃষ্ঠগুলি পরিষ্কার করুন।
ফিন গঠন: নির্দিষ্ট ফিন স্ট্রিপ প্রস্তুত করুন এবং এর পুরুত্ব, উচ্চতা, পিচ এবং প্রোফাইল নিয়ন্ত্রণ করুন।
উচ্চ-ফ্রিকোয়েন্সি ওয়েল্ডিং: নিয়ন্ত্রিত ওয়েল্ডিং প্যারামিটার সহ একটি যোগ্য পদ্ধতি ব্যবহার করে টিউব বরাবর অবিচ্ছিন্নভাবে ফিন ওয়েল্ড করুন।
মাত্রিক সংশোধন: ফিনের সারিবদ্ধতা, পিচের অভিন্নতা, টিউবের সোজাভাব এবং প্রান্তের মাত্রা পরীক্ষা করুন।
ফিনিশিং: ওয়েল্ড বা টিউবের প্রাচীরকে আপোস না করে অনুমোদিত পদ্ধতি ব্যবহার করে অগ্রহণযোগ্য ওয়েল্ড প্রক্ষেপণ বা পৃষ্ঠের ত্রুটিগুলি সরান।
চূড়ান্ত পরিদর্শন: ক্রয় স্পেসিফিকেশন এবং প্রযোজ্য পরিদর্শন পরিকল্পনার বিরুদ্ধে সমাপ্ত পণ্যটি যাচাই করুন।
পরিদর্শন এবং পরীক্ষার পদ্ধতি
সুপারহিটারগুলির জন্য উচ্চ-ফ্রিকোয়েন্সি ওয়েল্ডেড ফিনড টিউবগুলির জন্য একটি গুণমান নিশ্চিতকরণ পরিকল্পনা অন্তর্ভুক্ত করতে পারে:
পরিদর্শন বা পরীক্ষা |
উদ্দেশ্য |
উপাদানের শংসাপত্রের পর্যালোচনা |
বেস টিউবের গ্রেড, হিট নম্বর এবং রাসায়নিক গঠন নিশ্চিত করে |
রাসায়নিক বিশ্লেষণ |
প্রয়োজনে ASTM A192 এর সাথে সম্মতি যাচাই করে |
টান পরীক্ষা |
বেস টিউবের টান শক্তি, ফলন শক্তি এবং প্রসারণ পরীক্ষা করে |
কঠোরতা পরীক্ষা |
প্রযোজ্য বেস টিউবের কঠোরতার সীমা পূরণ হয়েছে কিনা তা যাচাই করে |
মাত্রিক পরিদর্শন |
টিউবের ব্যাস, প্রাচীরের পুরুত্ব, ফিনের উচ্চতা, পিচ, পুরুত্ব এবং দৈর্ঘ্য পরিমাপ করে |
দৃশ্যমান পরিদর্শন |
পৃষ্ঠের ত্রুটি, অনিয়মিত ফিন এবং দৃশ্যমান ওয়েল্ডের বিচ্ছিন্নতা সনাক্ত করে |
ওয়েল্ড-অখণ্ডতা পরীক্ষা |
একটি যোগ্য পদ্ধতি এবং সম্মত গ্রহণযোগ্যতার মানদণ্ড ব্যবহার করে ফিন-টু-টিউব বন্ধনের অখণ্ডতা মূল্যায়ন করে |
হাইড্রোলিক পরীক্ষা |
প্রযোজ্য টিউব স্পেসিফিকেশন বা প্রকল্প দ্বারা যেখানে প্রয়োজন সেখানে চাপ সীমা পরীক্ষা করে |
অ-ধ্বংসাত্মক পরীক্ষা |
ওয়েল্ড নকশা, পরিষেবা শর্তাবলী এবং প্রকল্প কোডের উপর ভিত্তি করে অতিরিক্ত পদ্ধতি নির্দিষ্ট করা যেতে পারে |
চূড়ান্ত ডকুমেন্টেশন |
পরিদর্শন ফলাফল, উপাদানের ট্রেসেবিলিটি এবং প্রযোজ্য পরীক্ষার শংসাপত্র রেকর্ড করে |
গুণমানের নোট: ASTM A192 নির্দিষ্ট টিউব পরীক্ষাগুলির জন্য প্রয়োজনীয়তা অন্তর্ভুক্ত করে, যার মধ্যে ফ্ল্যাটেনিং, ফ্লেয়ারিং, কঠোরতা এবং হাইড্রোলিক পরীক্ষা অন্তর্ভুক্ত, প্রযোজ্য সংস্করণ এবং অর্ডারিং প্রয়োজনীয়তা সাপেক্ষে। উচ্চ-ফ্রিকোয়েন্সি ফিন ওয়েল্ডের জন্য সুনির্দিষ্ট পরিদর্শন এবং গ্রহণযোগ্যতার মানদণ্ড আলাদাভাবে সংজ্ঞায়িত করা উচিত।
পণ্যের সুবিধা
একই নামমাত্র ব্যাসের একটি খালি টিউবের তুলনায় কার্যকর তাপ-স্থানান্তর এলাকা বৃদ্ধি।
তাপ-এক্সচেঞ্জার আকার হ্রাস বা উন্নত তাপ পুনরুদ্ধারের সম্ভাবনা, তাপীয় এবং চাপ-হ্রাস গণনার সাপেক্ষে।
যান্ত্রিকভাবে সংযুক্ত ফিনগুলি ওয়েল্ডিংয়ের গুণমান সঠিকভাবে নিয়ন্ত্রিত হলে নির্ভরযোগ্য তাপ স্থানান্তরের জন্য ডিজাইন করা হয়েছে।
নতুন বয়লার ইনস্টলেশন এবং প্রতিস্থাপন তাপ-এক্সচেঞ্জার বান্ডিলের জন্য নমনীয় কনফিগারেশন।
সম্মত ক্রয় প্রয়োজনীয়তা অনুসারে উপাদানের ট্রেসেবিলিটি এবং পরিদর্শন ডকুমেন্টেশন উপলব্ধ।
নির্বাচিত বয়লার এবং সুপারহিটার অ্যাপ্লিকেশনগুলির সাথে সামঞ্জস্যপূর্ণ যখন অপারেটিং তাপমাত্রা, চাপ, অক্সিডেশন এবং ক্ষয়কারী অবস্থা কার্বন ইস্পাতের জন্য উপযুক্ত।
অর্ডারিং তথ্য
সুপারহিটারগুলির জন্য উচ্চ-ফ্রিকোয়েন্সি ওয়েল্ডেড ফিনড টিউবগুলির জন্য একটি উদ্ধৃতি পেতে, অনুগ্রহ করে নির্দিষ্ট করুন:
বেস টিউব স্ট্যান্ডার্ড: ASTM A192/A192M
বেস টিউবের বাইরের ব্যাস এবং প্রাচীরের পুরুত্ব
ফিনের উপাদান এবং ফিনের প্রোফাইল
ফিনের উচ্চতা, পুরুত্ব এবং পিচ
টিউবের দৈর্ঘ্য এবং পরিমাণ
অপারেটিং তাপমাত্রা এবং চাপ
প্রযোজ্য ASME বা অন্য প্রকল্প কোড
প্রয়োজনীয় পরিদর্শন, পরীক্ষা এবং ডকুমেন্টেশন
ডেলিভারি প্রয়োজনীয়তা এবং প্যাকেজিং
