এয়ার-কুলড হিট এক্সচেঞ্জারগুলির জন্য KL টাইপ ফিনড টিউব ∙ ASME SA179 কার্বন স্টিল টিউব
পণ্যের সংক্ষিপ্ত বিবরণ
ASME SA179 উপাদান দিয়ে তৈরি KL টাইপ ফিনড টিউবব্যাপকভাবে ব্যবহৃত তাপ স্থানান্তর উপাদান জন্য ডিজাইন করা হয়বায়ু-শীতল তাপ এক্সচেঞ্জার (এসিএইচই), শিল্প শীতল, কনডেন্সার এবং প্রক্রিয়া তাপ এক্সচেঞ্জার সরঞ্জাম. পণ্যটি একটি বিরামবিহীন ঠান্ডা টানা কম কার্বন ইস্পাত একত্রিত করেASME SA179 বেস টিউবএকটি অ্যালুমিনিয়াম এল-ফুট ফিন দিয়ে যা যান্ত্রিকভাবে একটি বিশেষভাবে ঘূর্ণিত টিউব পৃষ্ঠের উপর লক করা হয়।
KL ফিনিং প্রক্রিয়াটি প্রচলিত এল-টাইপ ফিন টিউবগুলির তুলনায় টিউব এবং ফিনের মধ্যে একটি শক্তিশালী যান্ত্রিক সংযোগ তৈরি করে।ঘূর্ণিত টিউব পৃষ্ঠ যোগাযোগ চাপ বৃদ্ধি এবং ফিন স্থিতিশীলতা উন্নত, কেএল ফিনড টিউবগুলিকে অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলেতাপীয় চক্র, কম্পন এবং বহিরঙ্গন অপারেশন.
ASME SA179 KL ফিনিং টিউব সাধারণত জন্য নির্বাচিত হয়শোধনাগার, পেট্রোকেমিক্যাল প্ল্যান্ট, প্রাকৃতিক গ্যাস ইনস্টলেশন, বিদ্যুৎ উৎপাদন সিস্টেম, HVAC সরঞ্জাম এবং শিল্প শীতল ইউনিটযেখানে দক্ষ বায়ু-পার্শ্ব তাপ স্থানান্তর এবং নির্ভরযোগ্য দীর্ঘমেয়াদী কর্মক্ষমতা প্রয়োজন।
মূল বৈশিষ্ট্য এবং উপকারিতা
উন্নত যান্ত্রিক ফিন বন্ডিং
কেএল ফিন ডিজাইন ব্যবহার করেঃ
- টিউব পৃষ্ঠের উপর স্পষ্টতা knurling
- এল আকৃতির অ্যালুমিনিয়াম ফিন স্ট্রিপ হেলিক্যালভাবে আবৃত
- ফিন ফুট এবং টিউব মধ্যে যান্ত্রিক লকিং
এই কাঠামো তাপমাত্রা ও যন্ত্রপাতি কম্পন দ্বারা সৃষ্ট ফিনিং loosening বিরুদ্ধে উন্নত প্রতিরোধের প্রদান করে।
উচ্চ তাপ স্থানান্তর দক্ষতা
বর্ধিত ফিন পৃষ্ঠটি বাহ্যিক তাপ স্থানান্তর অঞ্চল বাড়ায়, যা বায়ু-শীতল তাপ এক্সচেঞ্জারগুলিকে কম সরঞ্জাম ফুটপ্রিন্টের সাথে উচ্চতর তাপীয় পারফরম্যান্স অর্জন করতে দেয়।
ASME SA179 টিউবের চমৎকার গঠনযোগ্যতা
ASME SA179 নিম্ন কার্বন ইস্পাত টিউব প্রস্তাবঃ
- ফিনিং অপারেশন জন্য চমৎকার ductility
- অভিন্ন দেয়াল বেধ
- নির্ভরযোগ্য যান্ত্রিক শক্তি
- ভাল তাপ পরিবাহিতা
- তাপ এক্সচেঞ্জার সার্ভিসে স্থিতিশীল পারফরম্যান্স
ব্যয়-কার্যকর তাপ স্থানান্তর সমাধান
কেএল ফিনড টিউবগুলি কর্মক্ষমতা এবং অর্থনীতির মধ্যে ভারসাম্য সরবরাহ করে, তাদের মধ্য-তাপমাত্রা বায়ু-শীতল অ্যাপ্লিকেশনগুলির জন্য পছন্দসই ফিন টিউব ডিজাইনগুলির মধ্যে একটি করে তোলে।
প্রধান অ্যাপ্লিকেশন
ASME SA179 KL ফিনড টিউব ব্যাপকভাবে ব্যবহৃত হয়ঃ
বায়ু শীতল তাপ এক্সচেঞ্জার (এসিএইচই)
- শোধনাগারের এয়ার কুলার
- পেট্রোকেমিক্যাল প্রসেস কুলার
- গ্যাস কম্প্রেসার
- প্রাকৃতিক গ্যাস শীতল সিস্টেম
- রাসায়নিক প্রক্রিয়া শীতল ইউনিট
কনডেনসার এবং তাপ এক্সচেঞ্জার
- হাইড্রোকার্বন কনডেন্সার
- বাষ্প কনডেনসার
- তেল কুলার
- তৈলাক্তকরণ তেলের তাপ এক্সচেঞ্জার
- শেল-টিউব তাপ এক্সচেঞ্জার বান্ডিল
শিল্প শীতল সিস্টেম
- বিদ্যুৎ কেন্দ্রের সহায়ক শীতলীকরণ
- এইচভিএসি কনডেনসার ইউনিট
- হিমায়ন ব্যবস্থা
- অপচয় তাপ পুনরুদ্ধারের সরঞ্জাম
সাধারণ স্পেসিফিকেশন এবং আকারের পরিসীমা
| পয়েন্ট |
সাধারণ স্পেসিফিকেশন |
| বেস টিউব উপাদান |
ASME SA179 সিউমলেস কোল্ড-ট্রাউড লো কার্বন স্টিল |
| ফিন টাইপ |
কেএল প্রকার (কনর্লড এল-ফুট র্যাপড ফিন) |
| ফিনের উপাদান |
অ্যালুমিনিয়াম 1060 / অ্যালুমিনিয়াম 1100 / তামা (বিকল্প) |
| টিউব বাইরের ব্যাসার্ধ |
12.7 মিমি ∙ 38.1 মিমি (1/2" ∙ 1-1/2") |
| টিউব প্রাচীর বেধ |
1০ মিমি ∙ ৩.৫ মিমি |
| টিউব দৈর্ঘ্য |
3,000 মিমি 18,000 মিমি |
| ফিন উচ্চতা |
৮ মিমি ∙ ১৯ মিমি |
| ফিনের বেধ |
0.২৫ মিমি ∙ ০.৫০ মিমি |
| ফিন পিচ |
1.5 মিমি ∙ ৩.৫ মিমি (প্রায় ৭.১৭ পাতা/ইঞ্চি) |
| সর্বোচ্চ সার্ভিস তাপমাত্রা |
সাধারণত ফিন উপাদান এবং অপারেটিং অবস্থার উপর নির্ভর করে 250 °C পর্যন্ত |
কাস্টমাইজড KL ফিন টিউব মাত্রা গ্রাহকের অঙ্কন, তাপ নকশা প্রয়োজনীয়তা, এবং তাপ এক্সচেঞ্জার প্রস্তুতকারকের স্পেসিফিকেশন অনুযায়ী উত্পাদিত হতে পারে।
ASME SA179 রাসায়নিক গঠন
ASME SA179 টিউবুলার তাপ এক্সচেঞ্জার, কনডেনসার এবং অনুরূপ তাপ স্থানান্তর সরঞ্জামগুলির জন্য সিউমহীন ঠান্ডা-টানা কম কার্বন ইস্পাত টিউবগুলি নির্দিষ্ট করে।
সাধারণ রাসায়নিক রচনাঃ
| উপাদান |
প্রয়োজনীয়তা |
| কার্বন (সি) |
0০.০৬ ০.১৮% |
| ম্যাঙ্গানিজ (Mn) |
0০.২৭ ০.৬৩% |
| ফসফরাস (পি) |
≤0.035% |
| সালফার (S) |
≤0.035% |
নিয়ন্ত্রিত কম-কার্বন রচনা KL ফিনিং প্রক্রিয়ার সময় চমৎকার মেশিনযোগ্যতা, ঠান্ডা কাজের কর্মক্ষমতা এবং ফাটল প্রতিরোধের প্রদান করে।
ASME SA179 যান্ত্রিক বৈশিষ্ট্য
সাধারণ যান্ত্রিক প্রয়োজনীয়তাঃ
| সম্পত্তি |
ন্যূনতম প্রয়োজনীয়তা |
| টান শক্তি |
৩২৫ এমপিএ |
| ফলন শক্তি |
১৮০ এমপিএ |
| লম্বা |
৩৫% |
| কঠোরতা |
সর্বোচ্চ ৭২ HRB |
এই যান্ত্রিক বৈশিষ্ট্যগুলি নিশ্চিত করে যে টিউবটি উত্পাদন প্রক্রিয়া সহ্য করতে পারে এবং তাপ এক্সচেঞ্জার অপারেশন চলাকালীন কাঠামোগত নির্ভরযোগ্যতা বজায় রাখতে পারে।
উত্পাদন প্রক্রিয়া
1. কাঁচা টিউব পরিদর্শন
ASME SA179 সিউমলেস টিউবগুলি নিম্নলিখিতগুলির জন্য পরিদর্শন করা হয়ঃ
- রাসায়নিক গঠন
- বাইরের ব্যাসার্ধের সঠিকতা
- দেয়ালের বেধ
- পৃষ্ঠের অবস্থা
- সরলতা
2. টিউব নর্নিং
টিউব এবং ফিনের মধ্যে বন্ধন এলাকা বাড়ানোর জন্য বাইরের টিউব পৃষ্ঠটি যান্ত্রিকভাবে একটি ঘূর্ণিত প্যাটার্ন দিয়ে প্রক্রিয়াজাত করা হয়।
3ফিন উইন্ডিং
একটি অ্যালুমিনিয়াম এল আকৃতির ফিন স্ট্রিপ ক্রমাগত ঘূর্ণিত টিউব চারপাশে আবৃত করা হয়, একটি টাইট যান্ত্রিক সংযোগ গঠন।
4. ফিন কম্প্রেশন এবং ক্যালিব্রেশন
যোগাযোগের গুণমান এবং তাপ স্থানান্তর দক্ষতা উন্নত করার জন্য ফিন ফুটটি টিউব পৃষ্ঠের বিরুদ্ধে দৃ firm়ভাবে চাপ দেওয়া হয়।
5. চূড়ান্ত গুণমান পরিদর্শন
সমাপ্ত KL ফিনড টিউবগুলি আকারের নির্ভুলতা, ফিন সংযুক্তির গুণমান এবং পৃষ্ঠের অবস্থা পরীক্ষা করা হয়।
পরিদর্শন ও পরীক্ষার পদ্ধতি
ASME SA179 প্রয়োজনীয়তা এবং গ্রাহকের স্পেসিফিকেশনের সাথে সম্মতি নিশ্চিত করার জন্য, KL ফিনড টিউবগুলি ব্যাপক পরিদর্শন করা হয়ঃ
বেস টিউব পরীক্ষা
- অপটিক্যাল ইমিশন স্পেকট্রোমিটার দ্বারা রাসায়নিক রচনা বিশ্লেষণ
- টান শক্তি পরীক্ষা
- ক্ষমতা শক্তি পরীক্ষা
- প্রসারিত পরীক্ষা
- কঠোরতা পরীক্ষা
- সমতলতা পরীক্ষা
- ফ্লেয়ারিং পরীক্ষা
- হাইড্রোস্ট্যাটিক চাপ পরীক্ষা
- এডি বর্তমান পরীক্ষা
- আল্ট্রাসোনিক টেস্টিং (যদি নির্দিষ্ট করা হয়)
KL Fined Tube পরিদর্শন সম্পন্ন

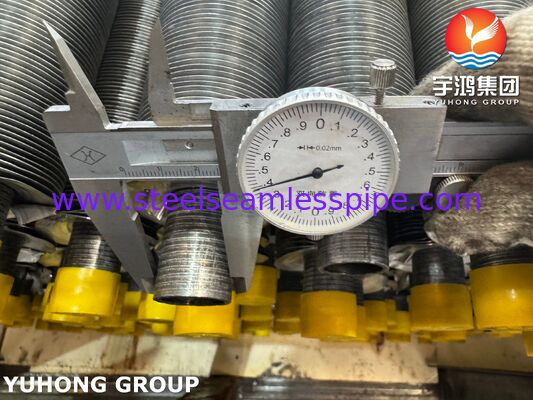

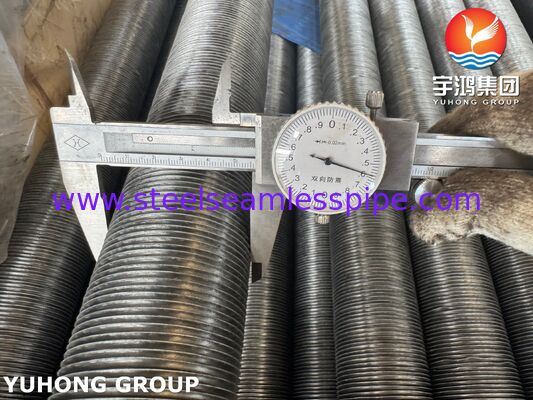

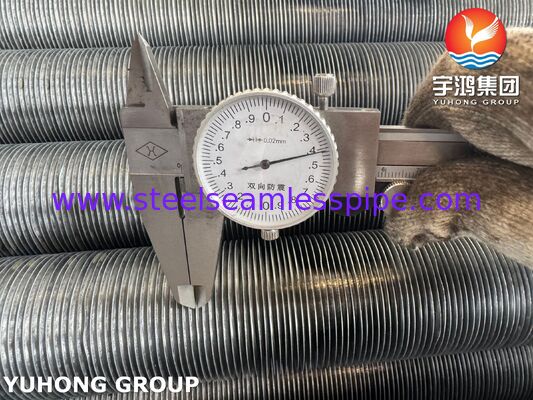

- টিউব ব্যাসের পরিমাপ
- টিউব দৈর্ঘ্যের যাচাইকরণ
- ফিন উচ্চতা পরিদর্শন
- ফিন পিচ পরিমাপ
- ফিন বেধ পরিদর্শন
- ফিন বন্ডিং পরীক্ষা
- সরলতা পরীক্ষা
- দৃশ্যমান পৃষ্ঠ পরিদর্শন
গুণগত নথি
উপলব্ধ ডকুমেন্টেশনগুলির মধ্যে রয়েছেঃ
- ASME SA179 উপাদান শংসাপত্র
- EN 10204 3.1 পরিদর্শন শংসাপত্র
- যান্ত্রিক পরীক্ষার রিপোর্ট
- অ-ধ্বংসাত্মক পরীক্ষার রিপোর্ট
- মাত্রা পরিদর্শন রেকর্ড
পরিবেশন করা শিল্প
| শিল্প |
সাধারণ সরঞ্জাম |
| তেল ও গ্যাস |
এয়ার কুলার, প্রসেস কন্ডেনসার |
| পেট্রোকেমিক্যাল |
গ্যাস কুলার, হাইড্রোকার্বন এক্সচেঞ্জার |
| রাসায়নিক প্রক্রিয়াকরণ |
তাপ পুনরুদ্ধার সিস্টেম |
| বিদ্যুৎ উৎপাদন |
শীতল সরঞ্জাম |
| এইচভিএসি ও রেফ্রিজারেশন |
কনডেনসিং ইউনিট |
| শিল্প উৎপাদন |
প্রক্রিয়া শীতল সিস্টেম |
কেন ASME SA179 KL ফিনড টিউব নির্বাচন করবেন?
ASME SA179 KL ফিনড টিউবগুলি বায়ু শীতল তাপ এক্সচেঞ্জার অ্যাপ্লিকেশনগুলির জন্য একটি নির্ভরযোগ্য সমাধান প্রদান করে যা প্রয়োজনদক্ষ তাপ স্থানান্তর, নিরাপদ ফিন সংযুক্তি, এবং অর্থনৈতিক অপারেশনউচ্চমানের সিউমহীন কার্বন স্টিল টিউব এবং যান্ত্রিকভাবে লকযুক্ত অ্যালুমিনিয়াম ফিনের সংমিশ্রণটি চাহিদাপূর্ণ শিল্প পরিবেশে স্থিতিশীল পারফরম্যান্স সরবরাহ করে।
চমৎকার উত্পাদনযোগ্যতা, প্রমাণিত তাপ স্থানান্তর ক্ষমতা এবং বিস্তৃত অ্যাপ্লিকেশন নমনীয়তা সঙ্গে, KL fined টিউব ডিজাইনিং ইঞ্জিনিয়ারদের জন্য একটি পছন্দসই পছন্দএয়ার কুলার, কনডেনসার এবং শিল্প তাপ এক্সচেঞ্জার সিস্টেম.
