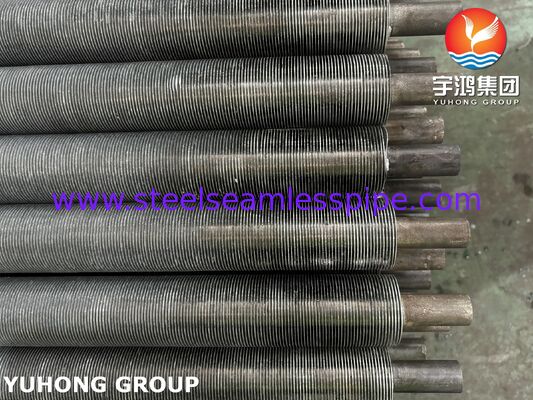

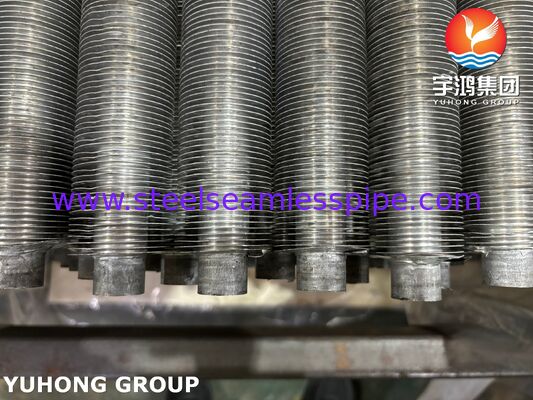

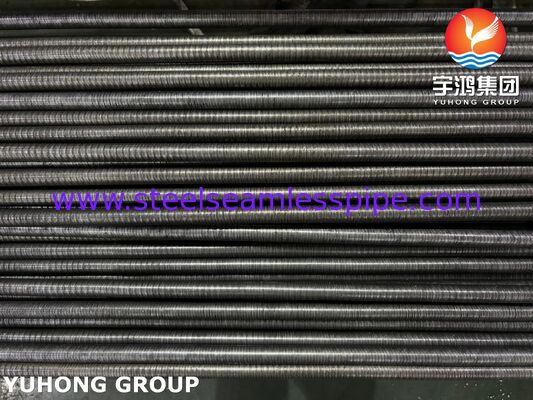

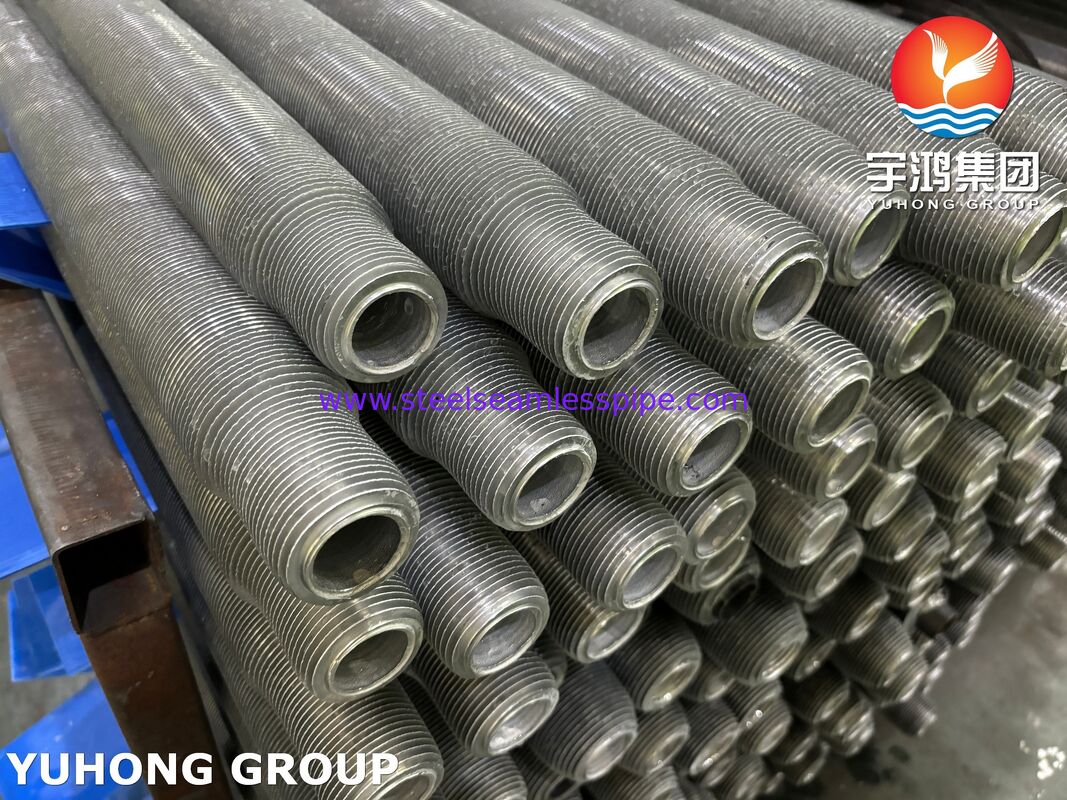

এয়ার-কুলড কনডেনসারের জন্য এক্সট্রুড ফিনড টিউব (ASTM A192 + অ্যালুমিনিয়াম 1060)
পণ্য ওভারভিউ
এয়ার-কুলড কনডেনসারের জন্য এক্সট্রুড ফিনড টিউবউচ্চ-দক্ষতা তাপ স্থানান্তর উপাদান যা শীতল অ্যাপ্লিকেশনের চাহিদার জন্য ডিজাইন করা হয়েছে যেখানে নির্ভরযোগ্য তাপ কর্মক্ষমতা, জারা প্রতিরোধ এবং দীর্ঘ পরিষেবা জীবন প্রয়োজন। একটি উচ্চ মানের সঙ্গে নির্মিতASTM A192 কার্বন ইস্পাত বেস টিউবএবংঅ্যালুমিনিয়াম 1060 বাইরের পাখনা উপাদান, এই টিউব জন্য চমৎকার তাপ বিনিময় ক্ষমতা প্রদানএয়ার-কুলড কনডেনসার (ACC), পাওয়ার প্লান্ট কুলিং সিস্টেম, পেট্রোকেমিক্যাল সুবিধা, শোধনাগার ইউনিট এবং শিল্প তাপ পুনরুদ্ধারের সরঞ্জাম.
এক্সট্রুশন উত্পাদন প্রক্রিয়া ইস্পাত টিউবের চারপাশে একটি অবিচ্ছেদ্য অ্যালুমিনিয়াম ফিন কাঠামো গঠন করে, যা পাখনা এবং নলের মধ্যে একটি শক্তিশালী যান্ত্রিক বন্ধন তৈরি করে। ঐতিহ্যগত মোড়ানো বা ঢালাই করা ফিন টিউবগুলির সাথে তুলনা করে, এক্সট্রুডেড ফিনড টিউবগুলি উন্নত যোগাযোগের স্থিতিশীলতা, উন্নত জারা সুরক্ষা এবং কম্পন এবং তাপ সাইক্লিংয়ের উচ্চতর প্রতিরোধের প্রস্তাব দেয়।
ASTM A192 কার্বন ইস্পাত টিউব এবং অ্যালুমিনিয়াম 1060 ফিনের সংমিশ্রণ যান্ত্রিক শক্তি, তাপ পরিবাহিতা এবং অর্থনৈতিক ক্রিয়াকলাপের একটি অপ্টিমাইজ ভারসাম্য প্রদান করে, যার ফলে এগুলি বৃহৎ আকারের এয়ার-কুলড হিট এক্সচেঞ্জার সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়।
মূল বৈশিষ্ট্য এবং সুবিধা
1. ইন্টিগ্রাল এক্সট্রুডেড ফিন স্ট্রাকচার
অ্যালুমিনিয়াম পাখনা যান্ত্রিকভাবে ইস্পাত টিউবের বাইরের পৃষ্ঠে বহিষ্কৃত হয়, নিশ্চিত করে:
- উচ্চ ফিন-টু-টিউব যোগাযোগের চাপ
- তাপ যোগাযোগ প্রতিরোধের হ্রাস
- দীর্ঘমেয়াদী তাপ স্থানান্তর দক্ষতা
- কম্পন এবং তাপ সম্প্রসারণ চমৎকার প্রতিরোধের
2. চমৎকার জারা সুরক্ষা
এক্সট্রুশনের সময়, অ্যালুমিনিয়াম টিউব পৃষ্ঠের চারপাশে একটি অবিচ্ছিন্ন প্রতিরক্ষামূলক স্তর গঠন করে, কার্বন ইস্পাত টিউবকে বায়ুমণ্ডলীয় ক্ষয় থেকে রক্ষা করতে এবং বহিরঙ্গন ইনস্টলেশনগুলিতে পরিষেবার নির্ভরযোগ্যতা উন্নত করতে সহায়তা করে।
3. উচ্চ তাপ স্থানান্তর কর্মক্ষমতা
অ্যালুমিনিয়াম 1060 চমৎকার তাপ পরিবাহিতা প্রদান করে, হালকা ওজনের নির্মাণ বজায় রেখে এয়ার-কুলড কনডেন্সারগুলিতে দক্ষ তাপ অপচয়ের অনুমতি দেয়।
4. কঠোর অপারেটিং পরিবেশের জন্য উপযুক্ত
এক্সট্রুডেড ফিনড টিউবগুলি সাধারণত প্রয়োগ করা হয়:
- বিদ্যুৎ উৎপাদন কেন্দ্র
- তেল ও গ্যাস প্রক্রিয়াকরণ সুবিধা
- শোধনাগার
- পেট্রোকেমিক্যাল উদ্ভিদ
- প্রাকৃতিক গ্যাস কম্প্রেশন স্টেশন
- বড় শিল্প কুলিং সিস্টেম
সাধারণ অ্যাপ্লিকেশন
এয়ার-কুলড কনডেন্সার (ACC)
এক্সট্রুডেড ফিনড টিউবগুলি এসিসি সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়:
- তাপবিদ্যুৎ কেন্দ্রে বাষ্প ঘনীভবন
- বর্জ্য তাপ পুনরুদ্ধার সিস্টেম
- শিল্প প্রক্রিয়া শীতল
- কম্বাইন্ড সাইকেল পাওয়ার প্লান্ট
হিট এক্সচেঞ্জার
এর জন্য উপযুক্ত:
- শেল এবং টিউব তাপ এক্সচেঞ্জার
- কনডেন্সার বান্ডিল
- কুলিং মডিউল
- এয়ার কুলার প্রক্রিয়া করুন
শক্তি এবং পেট্রোকেমিক্যাল শিল্প
সাধারণ অ্যাপ্লিকেশন অন্তর্ভুক্ত:
- টারবাইন নিষ্কাশন বাষ্প condensers
- শোধনাগার কুলিং সিস্টেম
- রাসায়নিক প্রক্রিয়া কনডেন্সার
- গ্যাস কম্প্রেশন কুলিং ইউনিট
স্ট্যান্ডার্ড স্পেসিফিকেশন
| আইটেম |
স্পেসিফিকেশন |
| পণ্যের নাম |
এক্সট্রুড ফিনড টিউব |
| আবেদন |
এয়ার-কুলড কনডেন্সার / এয়ার-কুলড হিট এক্সচেঞ্জার |
| বেস টিউব উপাদান |
ASTM A192 কার্বন ইস্পাত |
| ফিন ম্যাটেরিয়াল |
অ্যালুমিনিয়াম 1060 |
| উত্পাদন পদ্ধতি |
অ্যালুমিনিয়াম এক্সট্রুশন গঠন |
| টিউব প্রকার |
বিজোড় কার্বন ইস্পাত টিউব |
| পাখনার ধরন |
ইন্টিগ্রাল এক্সট্রুড অ্যালুমিনিয়াম পাখনা |
| সারফেস কন্ডিশন |
মিল ফিনিস / কাস্টমাইজড চিকিত্সা |
| স্ট্যান্ডার্ড দৈর্ঘ্য |
6,000 মিমি / 12,000 মিমি (কাস্টম দৈর্ঘ্য উপলব্ধ) |
সাধারণ আকার পরিসীমা
নিম্নোক্ত মাত্রাগুলি সাধারণত এয়ার-কুলড কনডেন্সার অ্যাপ্লিকেশনের জন্য উত্পাদিত হয়:
বেস টিউব মাত্রা
| প্যারামিটার |
সাধারণ পরিসর |
| ব্যাস বাইরে |
19.05 মিমি - 38.10 মিমি |
| প্রাচীর বেধ |
1.65 মিমি - 3.50 মিমি |
| টিউবের দৈর্ঘ্য |
3,000 মিমি - 15,000 মিমি |
সাধারণ আকার অন্তর্ভুক্ত:
- 25.4 × 2.11 মিমি
- 31.75 × 2.11 মিমি
- 38.1 × 2.77 মিমি
এক্সট্রুড ফিনের মাত্রা
| প্যারামিটার |
সাধারণ পরিসর |
| ফিন বাইরে ব্যাস |
40 মিমি - 80 মিমি |
| পাখনার উচ্চতা |
8 মিমি - 22 মিমি |
| পাখনার পুরুত্ব |
0.3 মিমি - 0.6 মিমি |
| পাখনার ঘনত্ব |
394 - 630 ফিন/মিটার |
(কাস্টম মাত্রা গ্রাহক অঙ্কন এবং তাপ নকশা প্রয়োজনীয়তা অনুযায়ী নির্মিত হতে পারে.)
উপাদান বিশেষ উল্লেখ
ASTM A192 কার্বন ইস্পাত বেস টিউব
ASTM A192 হল একটি বিজোড় কার্বন ইস্পাত বয়লার এবং হিট এক্সচেঞ্জার টিউব স্পেসিফিকেশন যা উচ্চ-তাপমাত্রা এবং চাপ তাপ স্থানান্তর অ্যাপ্লিকেশনের জন্য ব্যাপকভাবে ব্যবহৃত হয়।
রাসায়নিক গঠন (সাধারণ)
| উপাদান |
সর্বোচ্চ / প্রয়োজনীয়তা |
| কার্বন (C) |
≤0.06–0.18% |
| ম্যাঙ্গানিজ (Mn) |
0.27-0.63% |
| ফসফরাস (P) |
≤0.035% |
| সালফার (এস) |
≤0.035% |
| সিলিকন (Si) |
≤0.25% |
ASTM A192 টিউবের যান্ত্রিক বৈশিষ্ট্য
| সম্পত্তি |
প্রয়োজনীয়তা |
| প্রসার্য শক্তি |
≥325 MPa |
| ফলন শক্তি |
≥180 MPa |
| প্রসারণ |
≥35% |
অ্যালুমিনিয়াম 1060 ফিন উপাদান
অ্যালুমিনিয়াম 1060 চমৎকার তাপ পরিবাহিতা এবং জারা প্রতিরোধের সঙ্গে একটি বাণিজ্যিকভাবে খাঁটি অ্যালুমিনিয়াম খাদ।
রাসায়নিক গঠন (সাধারণ)
| উপাদান |
বিষয়বস্তু |
| অ্যালুমিনিয়াম (আল) |
≥99.60% |
| সিলিকন (Si) |
≤0.25% |
| আয়রন (Fe) |
≤0.35% |
| তামা (Cu) |
≤0.05% |
| ম্যাঙ্গানিজ (Mn) |
≤0.03% |
| ম্যাগনেসিয়াম (এমজি) |
≤0.03% |
| দস্তা (Zn) |
≤0.05% |
অ্যালুমিনিয়াম 1060 এর যান্ত্রিক বৈশিষ্ট্য
| সম্পত্তি |
সাধারণ মান |
| প্রসার্য শক্তি |
75-135 MPa |
| ফলন শক্তি |
20-95 MPa |
| প্রসারণ |
20-45% |
| তাপ পরিবাহিতা |
প্রায় 230 W/m·K |
উত্পাদন প্রক্রিয়া
উত্পাদন প্রক্রিয়া অন্তর্ভুক্ত:
- ASTM A192 বিজোড় টিউব প্রস্তুতি
- পৃষ্ঠ পরিষ্কার
- মাত্রিক পরিদর্শন
- অ্যালুমিনিয়াম এক্সট্রুশন গঠন
- অ্যালুমিনিয়াম হাতা ইনস্টলেশন
- কোল্ড এক্সট্রুশন প্রক্রিয়া
- অবিচ্ছেদ্য পাখনা গঠন
- পাখনা গঠন এবং ক্রমাঙ্কন
- পাখনা উচ্চতা নিয়ন্ত্রণ
- ফিন পিচ সমন্বয়
- সারফেস ফিনিশিং
- চূড়ান্ত পরিদর্শন
- মাত্রিক যাচাইকরণ
- চাপ পরীক্ষা
- কর্মক্ষমতা মান নিয়ন্ত্রণ
পরিদর্শন এবং পরীক্ষার পদ্ধতি
এয়ার-কুলড কনডেনসার সিস্টেমে নির্ভরযোগ্য অপারেশন নিশ্চিত করার জন্য, এক্সট্রুড ফিনড টিউবগুলি কঠোর মানের পরিদর্শন করা হয়।
বেস টিউব পরিদর্শন
রাসায়নিক বিশ্লেষণ
- অপটিক্যাল এমিশন স্পেকট্রোস্কোপি (OES)
- ASTM A192 প্রয়োজনীয়তা অনুযায়ী যাচাইকরণ
মাত্রিক পরিদর্শন
- বাইরের ব্যাস পরিমাপ
- প্রাচীর বেধ পরিদর্শন
- দৈর্ঘ্য যাচাই
- সরলতা পরিদর্শন
যান্ত্রিক পরীক্ষা
অন্তর্ভুক্ত:
- প্রসার্য পরীক্ষা
- ফলন শক্তি যাচাই
- প্রসারণ পরীক্ষা
- কঠোরতা পরীক্ষা
অ-ধ্বংসাত্মক পরীক্ষা (NDT)
সাধারণ পদ্ধতি:
- এডি বর্তমান টেস্টিং
- অতিস্বনক পরীক্ষা
- হাইড্রোস্ট্যাটিক চাপ পরীক্ষা
ফিনিড টিউব পরিদর্শন সমাপ্ত
ফিন গুণমান পরিদর্শন
চেক করা পরামিতি অন্তর্ভুক্ত:
- পাখনার উচ্চতা
- পাখনা বেধ
- ফিন পিচ
- পাখনা ব্যাস
- পাখনা পৃষ্ঠ অবস্থা
বন্ড ইন্টিগ্রিটি টেস্টিং
যাচাই করার জন্য সঞ্চালিত:
- টিউব-পাখনা যান্ত্রিক বন্ধন শক্তি
- যোগাযোগ নির্ভরযোগ্যতা
- তাপ সম্প্রসারণ চক্রের বিরুদ্ধে প্রতিরোধ
চাপ পরীক্ষা
হাইড্রোস্ট্যাটিক বা বায়ুসংক্রান্ত পরীক্ষা গ্রাহকের নির্দিষ্টকরণ এবং প্রকল্পের প্রয়োজনীয়তা অনুযায়ী পরিচালিত হতে পারে।
কেন ASTM A192 + অ্যালুমিনিয়াম 1060 এক্সট্রুডেড ফিনড টিউবগুলি চয়ন করবেন?
- এয়ার-কুলড কনডেন্সার অ্যাপ্লিকেশনের জন্য উচ্চ তাপীয় দক্ষতা
- টিউব এবং পাখনার মধ্যে শক্তিশালী যান্ত্রিক বন্ধন
- চমৎকার অ্যালুমিনিয়াম জারা প্রতিরোধের
- লাইটওয়েট তাপ এক্সচেঞ্জার নির্মাণ
- বহিরঙ্গন অবস্থার অধীনে দীর্ঘ অপারেটিং জীবন
- উচ্চ-ভলিউম শিল্প কুলিং সিস্টেমের জন্য উপযুক্ত
